331-1. Para un uso seguro
1
Recomendaciones de seguridad
Su vehículo está equipado con ADVANCED AIRBAGS (BOLSAS DE AIRE
AVANZADAS) diseñadas bajo las normas de seguridad de vehículos
automotores de los Estados Unidos (FMVSS208). El conjunto de sensores
de las bolsas de aire (ECU) controla la potencia de despliegue de la bolsa de
aire basándose en la información obtenida por los sensores, etc . que se
muestran en el anterior diagrama de componentes del sistema. Es ta
información incluye gravedad del accidente e información del oc upante.
Cuando las bolsas de aire se despliegan, se produce una reacción química
en los infladores que llena rápidamente las bolsa de aire con g as no tóxico
para limitar el desplazamiento de los ocupantes. Pretensores de los cinturones de
seguridad
Bolsas de aire para las rodillas
Luces indicadoras “AIR BAG ON”
y “AIR BAG OFF”
Bolsa de aire del pasajero
delantero
Bolsas de aire de protección de
cortinilla
Bolsas de aire laterales (asientos
delanteros)
Sistema de clasificación de
ocupantes del asiento de
pasajero delantero (ECU y
sensores)
Luz de advertencia SRS
Bolsa de aire del conductor
Sensor de posición del asiento
del conductor
Sensores de impacto lateral
(traseros)
Sensores de impacto lateral
(puerta delantera)
Interruptor de la hebilla del
cinturón de seguridad del
conductor
Interruptor de la hebilla del
cinturón de seguridad del
pasajero delantero
Sensores de impacto delanteros
Conjunto de sensores de las
bolsas de aire
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1864-5. Utilización de los sistemas de asistencia a la conducción

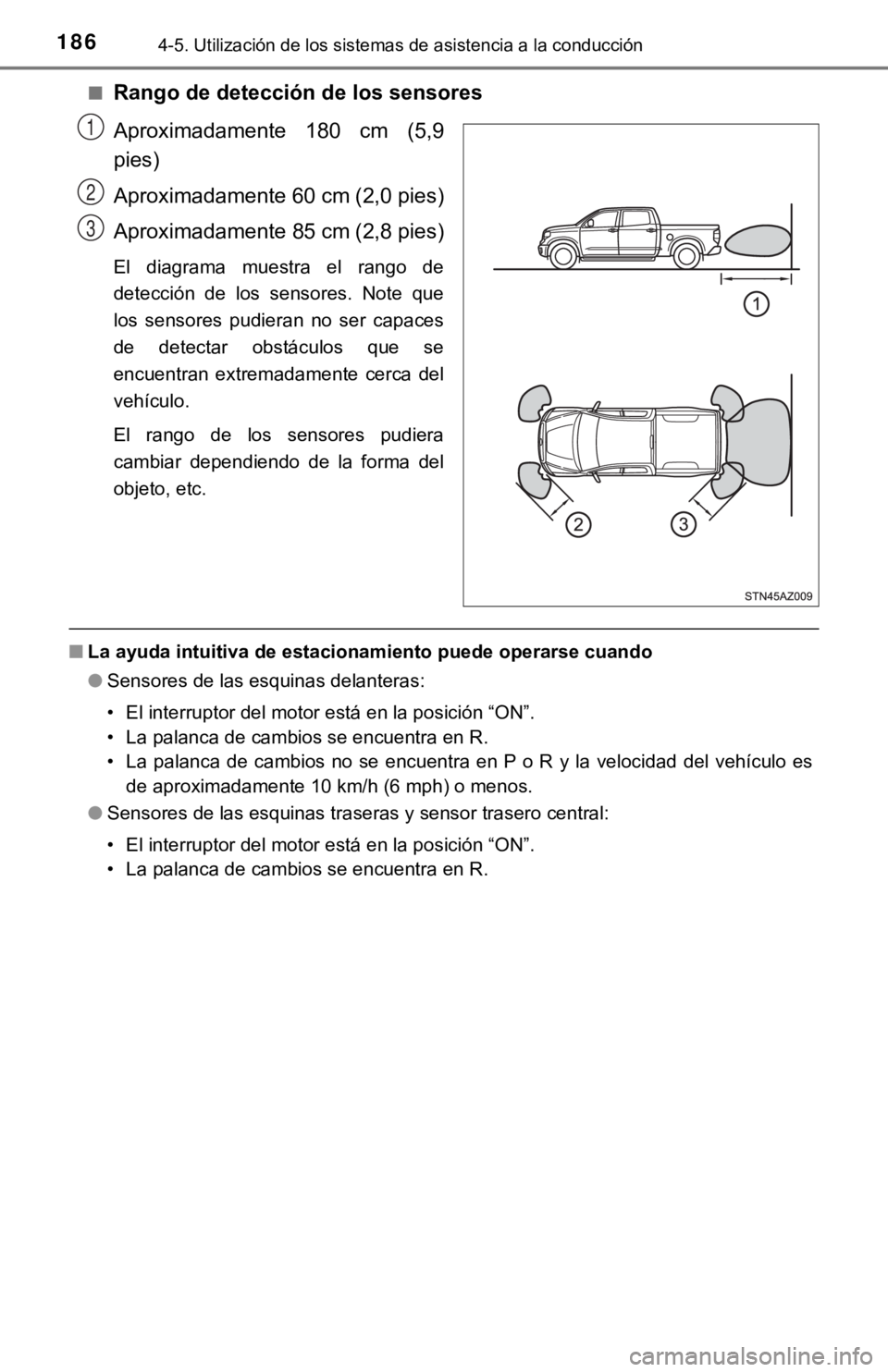

■Rango de detección de los sensores
Aproximadamente 180 cm (5,9
pies)
Aproximadamente 60 cm (2,0 pies)
Aproximadamente 85 cm (2,8 pies)
El diagrama muestra el rango de
detección de los sensores. Note que
los sensores pudieran no ser capaces
de detectar obstáculos que se
encuentran extremadamente cerca del
vehículo.
El rango de los sensores pudiera
cambiar dependiendo de la forma del
objeto, etc.
■La ayuda intuitiva de estacionamiento puede operarse cuando
●Sensores de las esquinas delanteras:
• El interruptor del motor está en la posición “ON”.
• La palanca de cambios se encuentra en R.
• La palanca de cambios no se encuentra en P o R y la velocidad del vehículo es
de aproximadamente 10 km/h (6 mph) o menos.
● Sensores de las esquinas traseras y sensor trasero central:
• El interruptor del motor está en la posición “ON”.
• La palanca de cambios se encuentra en R.
1
2
3
