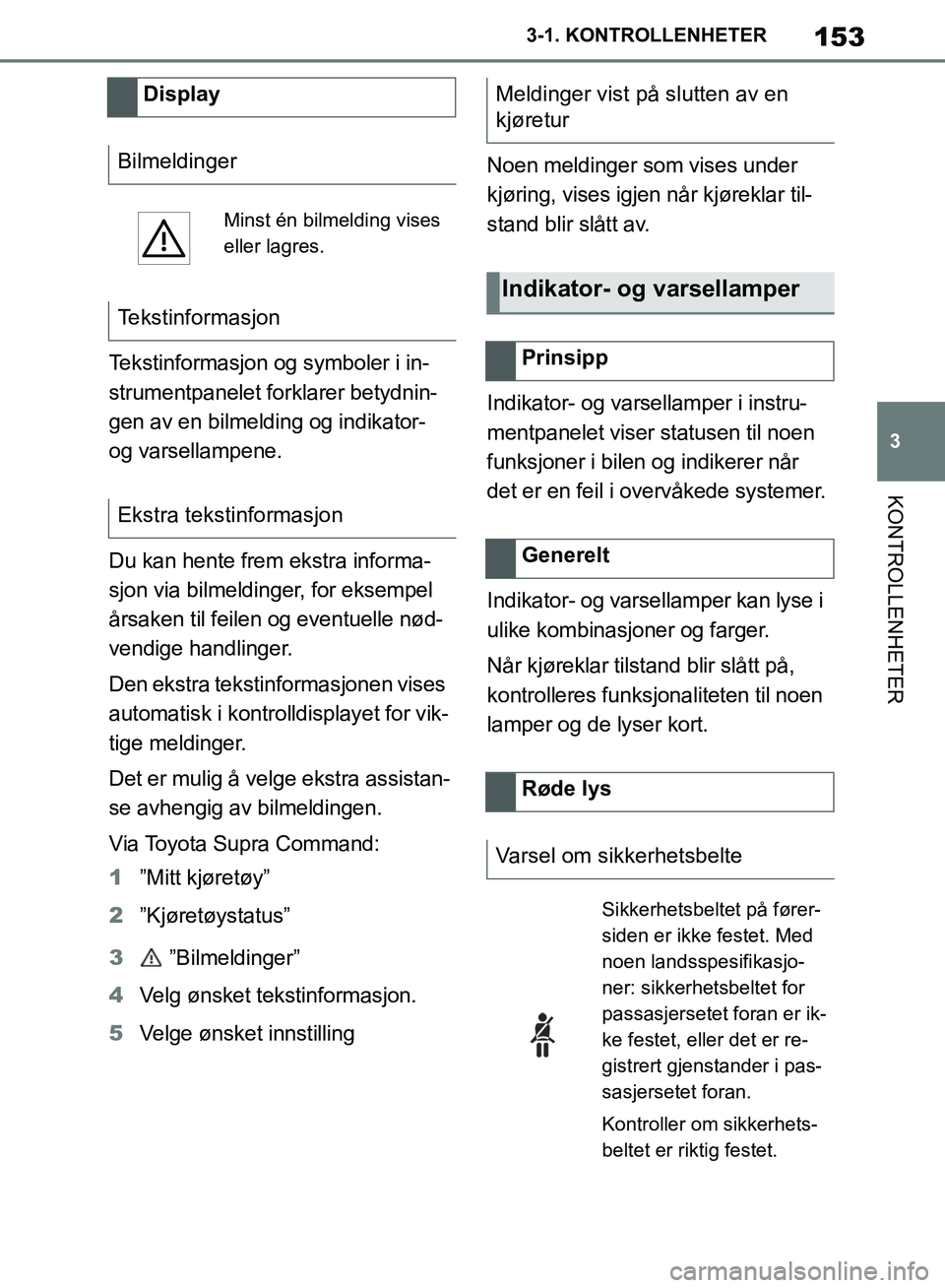

Brukerhåndbok for Supra 3-1. KONTROLLENHETER
KONTROLLENHETER
Tekstinformasjon og symboler i in-
strumentpanelet forklarer betydnin-
gen av en bilmelding og indikator-
og varsellampene.
Du kan hente frem ekstra informa-
sjon via bilmeldinger, for eksempel
årsaken til feilen og eventuelle nød-
vendige handlinger.
Den ekstra tekstinformasjonen vises
automatisk i kontrolldisplayet for vik-
tige meldinger.
Det er mulig å velge ekstra assistan-
se avhengig av bilmeldingen.
Via Toyota Supra Command:
1
”Mitt kjøretøy”
2 ”Kjøretøystatus”
3 ”Bilmeldinger”
4 Velg ønsket tekstinformasjon.
5 Velge ønsket innstilling Noen meldinger som vises under
kjøring, vises igjen når kjøreklar til-
stand blir slått av.
Indikator- og varsellamper i instru-
mentpanelet viser statusen til noen
funksjoner i bilen og indikerer når
det er en feil i overvåkede systemer.
Indikator- og varsellamper kan lyse i
ulike kombinasjoner og farger.
Når kjøreklar tilstand blir slått på,
kontrolleres funksjonaliteten til noen
lamper og de lyser kort.
Display
Bilmeldinger
Minst én bilmelding vises
eller lagres.
Tekstinformasjon
Ekstra tekstinformasjon
Meldinger vist på slutten av en
kjøretur
Indikator- og varsellamper
Prinsipp
Generelt
Røde lys
Varsel om sikkerhetsbelte
Sikkerhetsbeltet på fører-
siden er ikke festet. Med
noen landsspesifikasjo-
ner: sikkerhetsbeltet for
passasjersetet foran er ik-
ke festet, eller det er re-
gistrert gjenstander i pas-
sasjersetet foran.
Kontroller om sikkerhets-
beltet er riktig festet.
OM99T05NO.book Page 153 Thursday, May 2, 2019 12:39 PM

157
3
Brukerhåndbok for Supra 3-1. KONTROLLENHETER
KONTROLLENHETER
Det nåværende nivået i drivstofftan-
ken vises.
Vinkelen til bilen gi svingninger i dis-
playet.
Merknader om fylling av drivstoff, se
side 276.
Det er svært viktig å unngå motor-
turtall i den røde varselsonen. I den-
ne sonen avbrytes drivstofforsynin-
gen for å beskytte motoren.
Avhengig av utstyret, indikerer girly-
sene på turtelleren maksimalt gir-
punkt for når best mulig akselera-
sjon kan oppnås.
Når den valgte kjøremodusen er
sportsmodus, vises et girlys.
1
Velg SPORT med sportsmodus-
bryteren.
2 Aktiver manuell modus for gir-
kassen.
Automatisk fjernlys
Automatisk fjernlys er slått
på.
Fjernlysene slås på og av
automatisk avhengig av
trafikksituasjonen.
Automatisk fjernlys, se si-
de 174.
Blå lys
Fjernlys
Fjernlysene er slått på.
Fjernlys, se side 140.
Drivstoffmåler
Prinsipp
Generelt
Display
En pil ved siden av ben-
sinpumpesymbolet viser
hvilken side av bilen driv-
stoffluken er på.
Turteller
Girlys
Prinsipp
Driftskrav
Slå på girlys
OM99T05NO.book Page 157 Thursday, May 2, 2019 12:39 PM

158

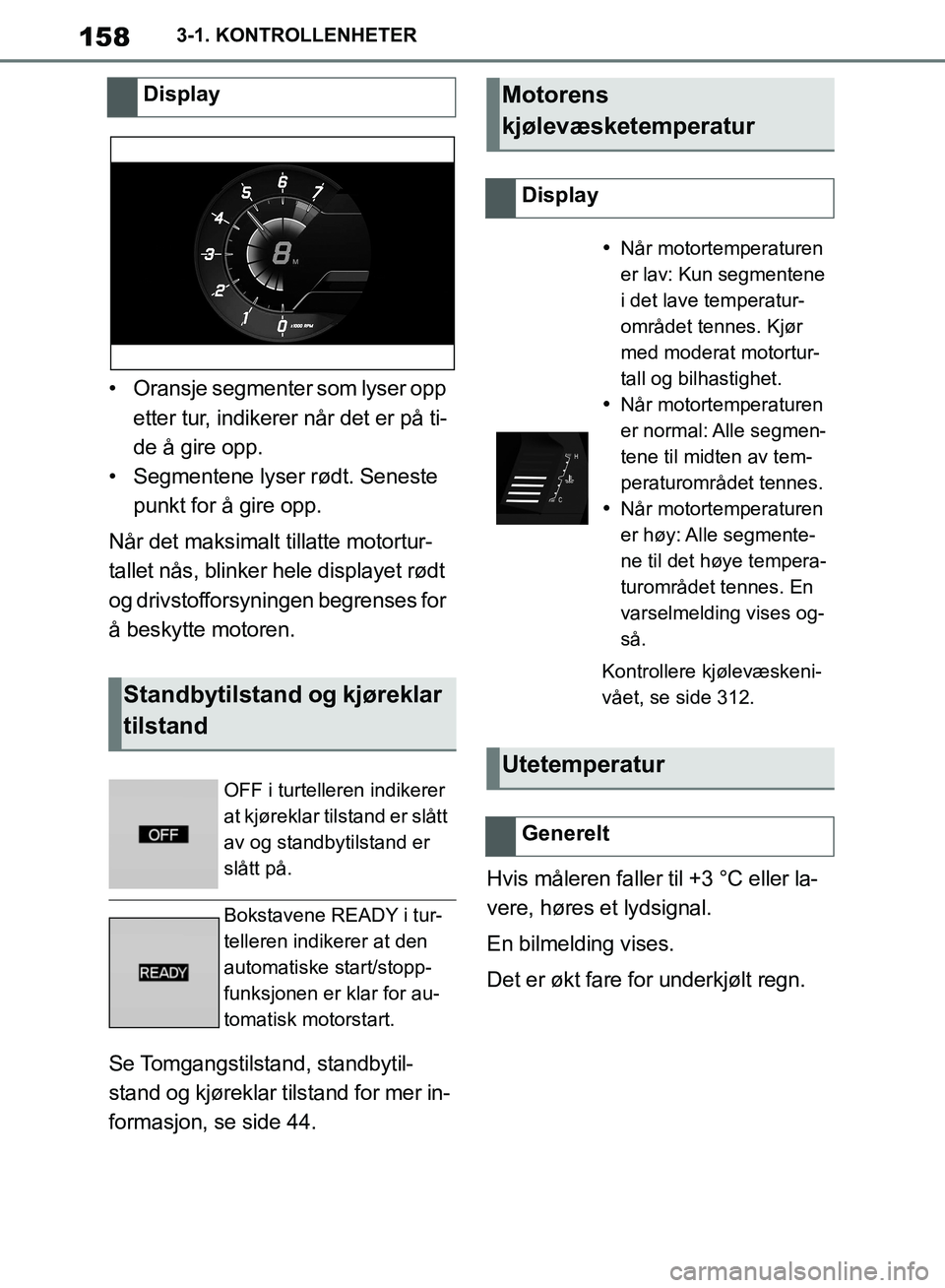

Brukerhåndbok for Supra3-1. KONTROLLENHETER
• Oransje segmenter som lyser opp
etter tur, indikerer når det er på ti-
de å gire opp.
• Segmentene lyser rødt. Seneste punkt for å gire opp.
Når det maksimalt tillatte motortur-
tallet nås, blinker hele displayet rødt
og drivstofforsyningen begrenses for
å beskytte motoren.
Se Tomgangstilstand, standbytil-
stand og kjøreklar tilstand for mer in-
formasjon, se side 44. Hvis måleren faller til +3 °C eller la-
vere, høres et lydsignal.
En bilmelding vises.
Det er økt fare for underkjølt regn.
Display
Standbytilstand og kjøreklar
tilstand
OFF i turtelleren indikerer
at kjøreklar tilstand er slått
av og standbytilstand er
slått på.
Bokstavene READY i tur-
telleren indikerer at den
automatiske start/stopp-
funksjonen er klar for au-
tomatisk motorstart.
Motorens
kjølevæsketemperatur
Display

Når motortemperaturen
er lav: Kun segmentene
i det lave temperatur-
området tennes. Kjør
med moderat motortur-
tall og bilhastighet.
 Når motortemperaturen
er normal: Alle segmen-
tene til midten av tem-
peraturområdet tennes.
 Når motortemperaturen
er høy: Alle segmente-
ne til det høye tempera-
turområdet tennes. En
varselmelding vises og-
så.
Kontrollere kjølevæskeni-
vået, se side 312.
Utetemperatur
Generelt
OM99T05NO.book Page 158 Thursday, May 2, 2019 12:39 PM

159
3

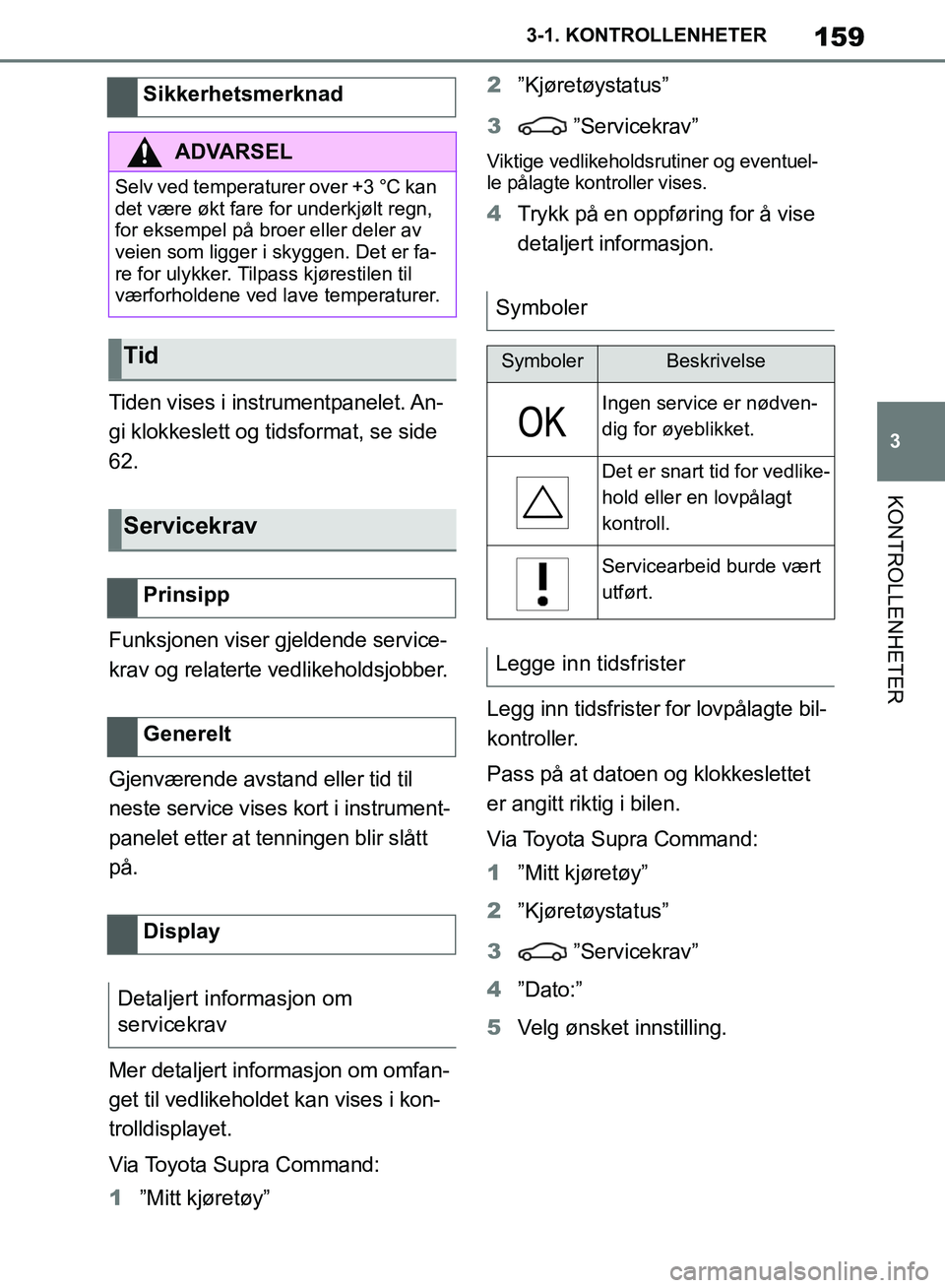

Brukerhåndbok for Supra 3-1. KONTROLLENHETER
KONTROLLENHETER
Tiden vises i instrumentpanelet. An-
gi klokkeslett og tidsformat, se side
62.
Funksjonen viser gjeldende service-
krav og relaterte vedlikeholdsjobber.
Gjenværende avstand eller tid til
neste service vises kort i instrument-
panelet etter at tenningen blir slått
på.
Mer detaljert informasjon om omfan-
get til vedlikeholdet kan vises i kon-
trolldisplayet.
Via Toyota Supra Command:
1
”Mitt kjøretøy” 2
”Kjøretøystatus”
3 ”Servicekrav”
Viktige vedlikeholdsrutiner og eventuel-
le pålagte kontroller vises.
4Trykk på en oppføring for å vise
detaljert informasjon.
Legg inn tidsfrister for lovpålagte bil-
kontroller.
Pass på at datoen og klokkeslettet
er angitt riktig i bilen.
Via Toyota Supra Command:
1 ”Mitt kjøretøy”
2 ”Kjøretøystatus”
3 ”Servicekrav”
4 ”Dato:”
5 Velg ønsket innstilling.
Sikkerhetsmerknad
ADVARSEL
Selv ved temperaturer over +3 °C kan
det være økt fare for underkjølt regn,
for eksempel på broer eller deler av
veien som ligger i skyggen. Det er fa-
re for ulykker. Tilpass kjørestilen til
værforholdene ved lave temperaturer.
Tid
Servicekrav
Prinsipp
Generelt
Display
Detaljert informasjon om
servicekrav
Symboler
SymbolerBeskrivelse
Ingen service er nødven-
dig for øyeblikket.
Det er snart tid for vedlike-
hold eller en lovpålagt
kontroll.
Servicearbeid burde vært
utført.
Legge inn tidsfrister
OM99T05NO.book Page 159 Thursday, May 2, 2019 12:39 PM

160

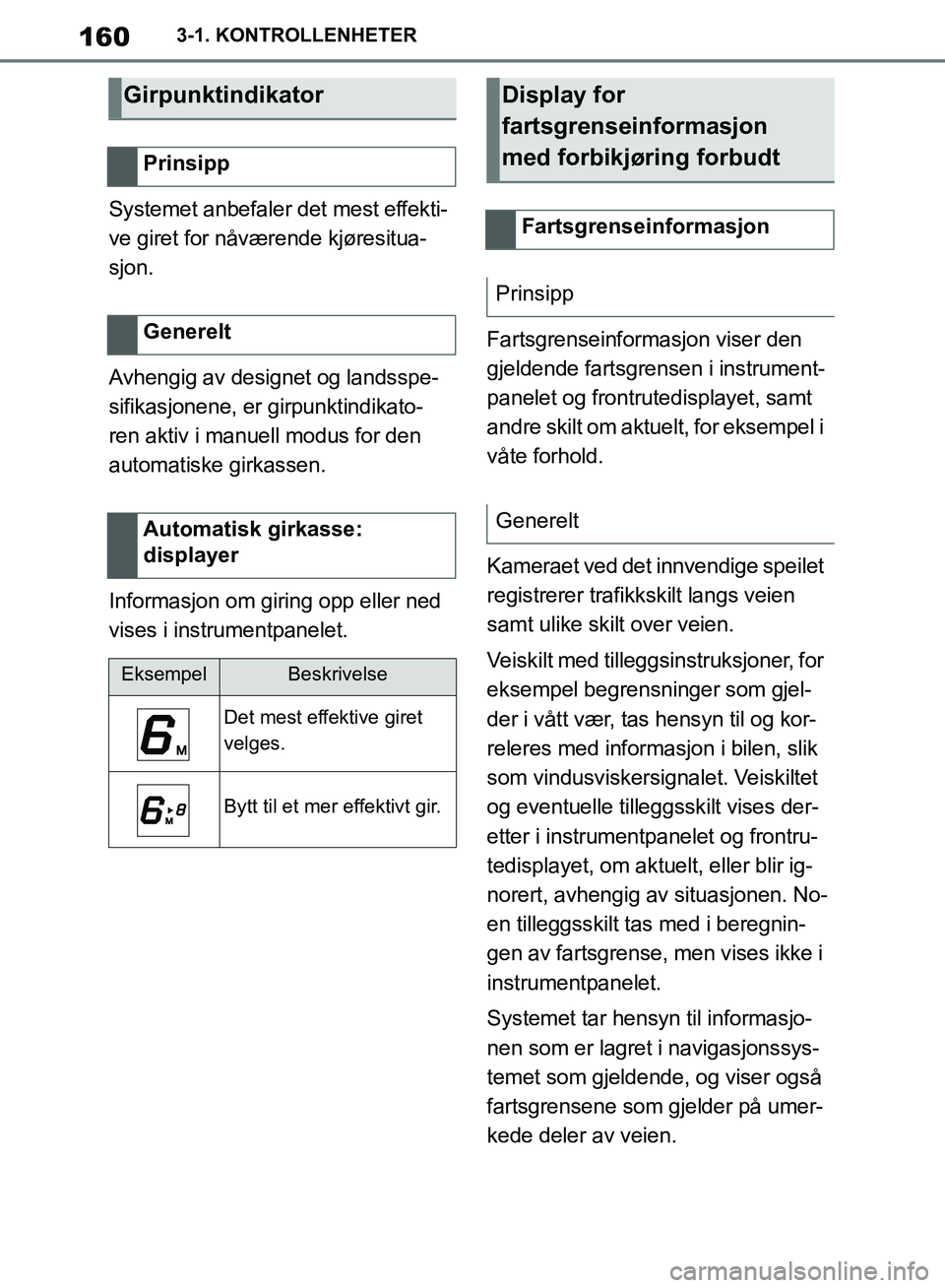

Brukerhåndbok for Supra3-1. KONTROLLENHETER
Systemet anbefaler det mest effekti-
ve giret for nåværende kjøresitua-
sjon.
Avhengig av designet og landsspe-
sifikasjonene, er girpunktindikato-
ren aktiv i manuell modus for den
automatiske girkassen.
Informasjon om giring opp eller ned
vises i instrumentpanelet.
Fartsgrenseinformasjon viser den
gjeldende fartsgrensen i instrument-
panelet og frontrutedisplayet, samt
andre skilt om aktuelt, for eksempel i
våte forhold.
Kameraet ved det innvendige speilet
registrerer trafik
kskilt langs veien
samt ulike skilt over veien.
Veiskilt med tilleggsinstruksjoner, for
eksempel begrensninger som gjel-
der i vått vær, tas hensyn til og kor-
releres med informasjon i bilen, slik
som vindusviskersignalet. Veiskiltet
og eventuelle tilleggsskilt vises der-
etter i instrumentpanelet og frontru-
tedisplayet, om aktuelt, eller blir ig-
norert, avhengig av situasjonen. No-
en tilleggsskilt tas med i beregnin-
gen av fartsgrense, men vises ikke i
instrumentpanelet.
Systemet tar hensyn til informasjo-
nen som er lagret i navigasjonssys-
temet som gjeldende, og viser også
fartsgrensene som gjelder på umer-
kede deler av veien.
Girpunktindikator
Prinsipp
Generelt
Automatisk girkasse:
displayer
EksempelBeskrivelse
Det mest effektive giret
velges.
Bytt til et mer effektivt gir.
Display for
fartsgrenseinformasjon
med forbikjøring forbudt
Fartsgrenseinformasjon
Prinsipp
Generelt
OM99T05NO.book Page 160 Thursday, May 2, 2019 12:39 PM

161
3

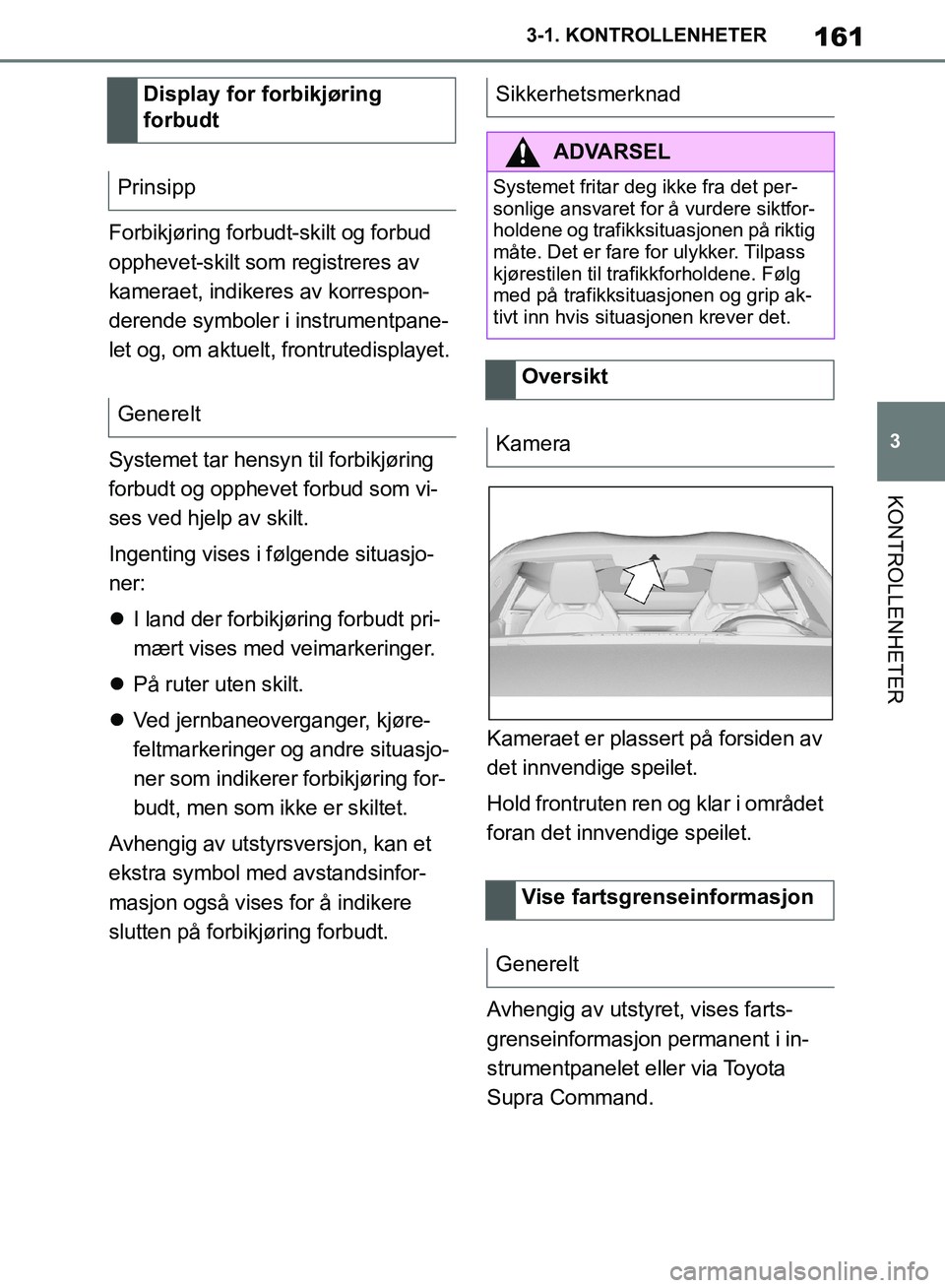

Brukerhåndbok for Supra 3-1. KONTROLLENHETER
KONTROLLENHETER
Forbikjøring forbudt-skilt og forbud
opphevet-skilt som registreres av
kameraet, indikeres av korrespon-
derende symboler i instrumentpane-
let og, om aktuelt, frontrutedisplayet.
Systemet tar hensyn til forbikjøring
forbudt og opphevet forbud som vi-
ses ved hjelp av skilt.
Ingenting vises i følgende situasjo-
ner:

I land der forbikjøring forbudt pri-
mært vises med veimarkeringer.
 På ruter uten skilt.
 Ved jernbaneoverganger, kjøre-
feltmarkeringer og andre situasjo-
ner som indikerer forbikjøring for-
budt, men som ikke er skiltet.
Avhengig av utstyrsversjon, kan et
ekstra symbol med avstandsinfor-
masjon også vises for å indikere
slutten på forbikjøring forbudt. Kameraet er plassert på forsiden av
det innvendige speilet.
Hold frontruten ren og klar i området
foran det innvendige speilet.
Avhengig av utstyret, vises farts-
grenseinformasjon permanent i in-
strumentpanelet eller via Toyota
Supra Command.
Display for forbikjøring
forbudt
Prinsipp
Generelt
Sikkerhetsmerknad
ADVARSEL
Systemet fritar deg ikke fra det per-
sonlige ansvaret for å vurdere siktfor-
holdene og trafikksitu asjonen på riktig
måte. Det er fare for ulykker. Tilpass
kjørestilen til trafikkforholdene. Følg
med på trafikksituasjonen og grip ak-
tivt inn hvis situasjonen krever det.
Oversikt
Kamera
Vise fartsgrenseinformasjon
Generelt
OM99T05NO.book Page 161 Thursday, May 2, 2019 12:39 PM

162

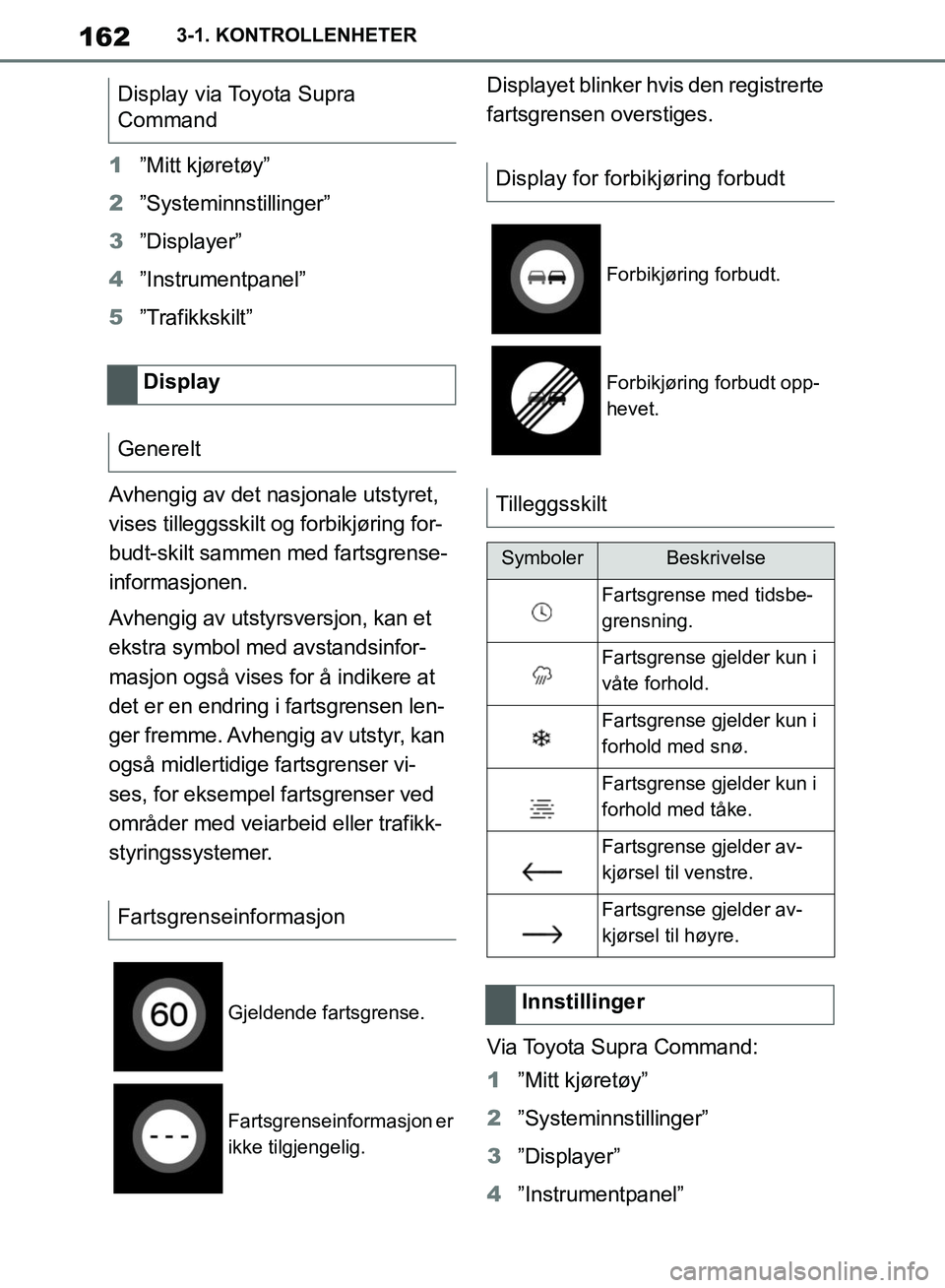

Brukerhåndbok for Supra3-1. KONTROLLENHETER
1
”Mitt kjøretøy”
2 ”Systeminnstillinger”
3 ”Displayer”
4 ”Instrumentpanel”
5 ”Trafikkskilt”
Avhengig av det nasjonale utstyret,
vises tilleggsskilt og forbikjøring for-
budt-skilt sammen med fartsgrense-
informasjonen.
Avhengig av utstyrsversjon, kan et
ekstra symbol med avstandsinfor-
masjon også vises for å indikere at
det er en endring i fartsgrensen len-
ger fremme. Avhengig av utstyr, kan
også midlertidige fartsgrenser vi-
ses, for eksempel fartsgrenser ved
områder med veiarbeid eller trafikk-
styringssystemer. Displayet blinker hv
is den registrerte
fartsgrensen overstiges.
Via Toyota Supra Command:
1 ”Mitt kjøretøy”
2 ”Systeminnstillinger”
3 ”Displayer”
4 ”Instrumentpanel”
Display via Toyota Supra
Command
Display
Generelt
Fartsgrenseinformasjon
Gjeldende fartsgrense.
Fartsgrenseinformasjon er
ikke tilgjengelig.
Display for forbikjøring forbudt
Forbikjøring forbudt.
Forbikjøring forbudt opp-
hevet.
Tilleggsskilt
SymbolerBeskrivelse
Fartsgrense med tidsbe-
grensning.
Fartsgrense gjelder kun i
våte forhold.
Fartsgrense gjelder kun i
forhold med snø.
Fartsgrense gjelder kun i
forhold med tåke.
Fartsgrense gjelder av-
kjørsel til venstre.
Fartsgrense gjelder av-
kjørsel til høyre.
Innstillinger
OM99T05NO.book Page 162 Thursday, May 2, 2019 12:39 PM

163
3

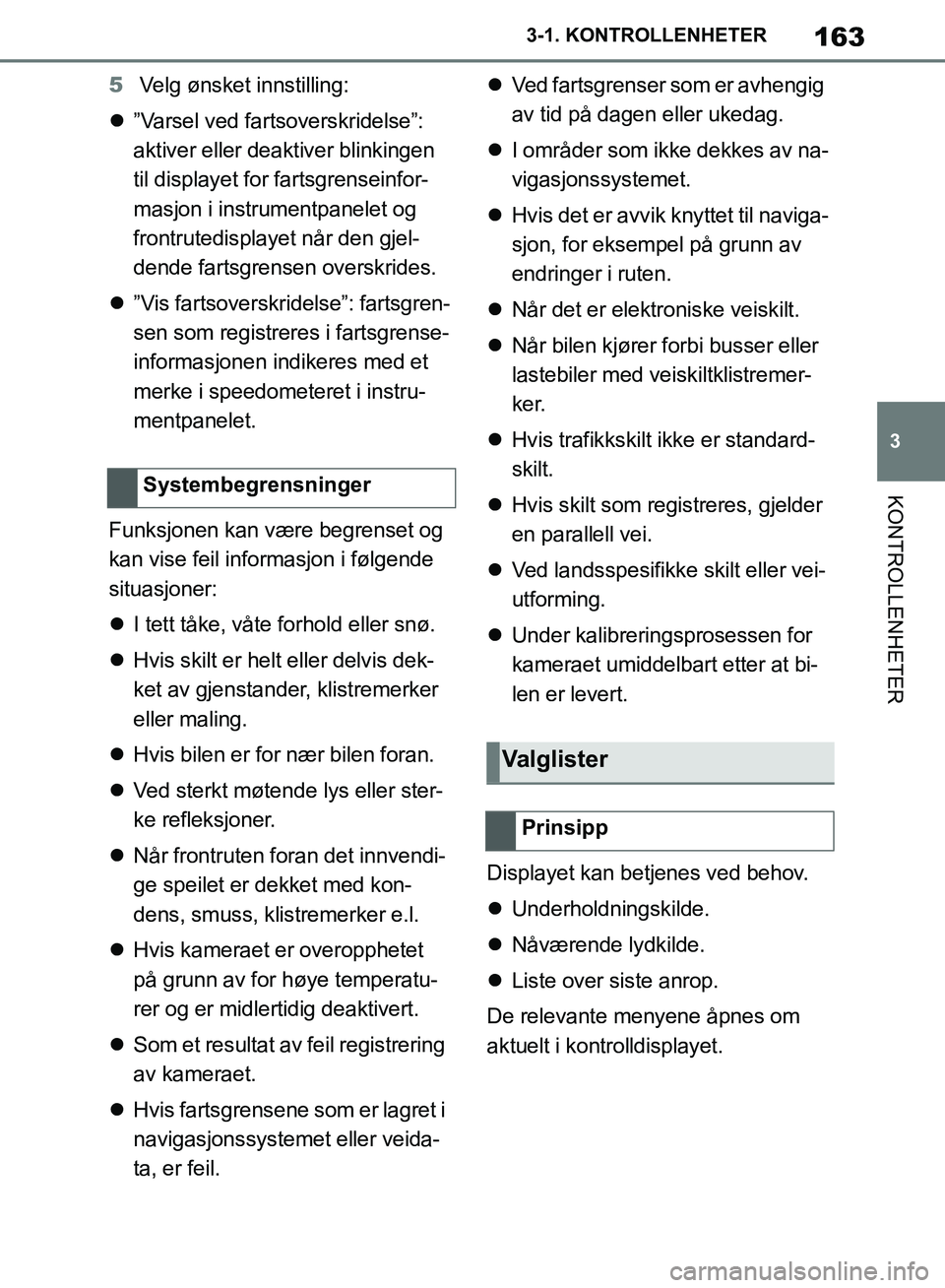

Brukerhåndbok for Supra 3-1. KONTROLLENHETER
KONTROLLENHETER
5
Velg ønsket innstilling:
 ”Varsel ved fartsoverskridelse”:
aktiver eller deaktiver blinkingen
til displayet for fartsgrenseinfor-
masjon i instrumentpanelet og
frontrutedisplayet når den gjel-
dende fartsgrensen overskrides.
 ”Vis fartsoverskridelse”: fartsgren-
sen som registreres i fartsgrense-
informasjonen indikeres med et
merke i speedometeret i instru-
mentpanelet.
Funksjonen kan være begrenset og
kan vise feil informasjon i følgende
situasjoner:
 I tett tåke, våte forhold eller snø.
 Hvis skilt er helt eller delvis dek-
ket av gjenstander, klistremerker
eller maling.
 Hvis bilen er for nær bilen foran.
 Ved sterkt møtende lys eller ster-
ke refleksjoner.
 Når frontruten foran det innvendi-
ge speilet er dekket med kon-
dens, smuss, klistremerker e.l.
 Hvis kameraet er overopphetet
på grunn av for høye temperatu-
rer og er midler tidig deaktivert.
 Som et resultat av feil registrering
av kameraet.
 Hvis fartsgrensene som er lagret i
navigasjonssystemet eller veida-
ta, er feil. 
Ved fartsgrenser som er avhengig
av tid på dagen eller ukedag.
 I områder som ikke dekkes av na-
vigasjonssystemet.
 Hvis det er avvik knyttet til naviga-
sjon, for eksempel på grunn av
endringer i ruten.
 Når det er elektroniske veiskilt.
 Når bilen kjører forbi busser eller
lastebiler med veiskiltklistremer-
ker.
 Hvis trafikkskilt ikke er standard-
skilt.
 Hvis skilt som registreres, gjelder
en parallell vei.
 Ved landsspesifikke skilt eller vei-
utforming.
 Under kalibreringsprosessen for
kameraet umiddelbart etter at bi-
len er levert.
Displayet kan betjenes ved behov.
 Underholdningskilde.
 Nåværende lydkilde.
 Liste over siste anrop.
De relevante menyene åpnes om
aktuelt i kontrolldisplayet.
Systembegrensninger
Valglister
Prinsipp
OM99T05NO.book Page 163 Thursday, May 2, 2019 12:39 PM
