2019 TOYOTA PROACE CITY VERSO Instrukcja obsługi (in Polish)

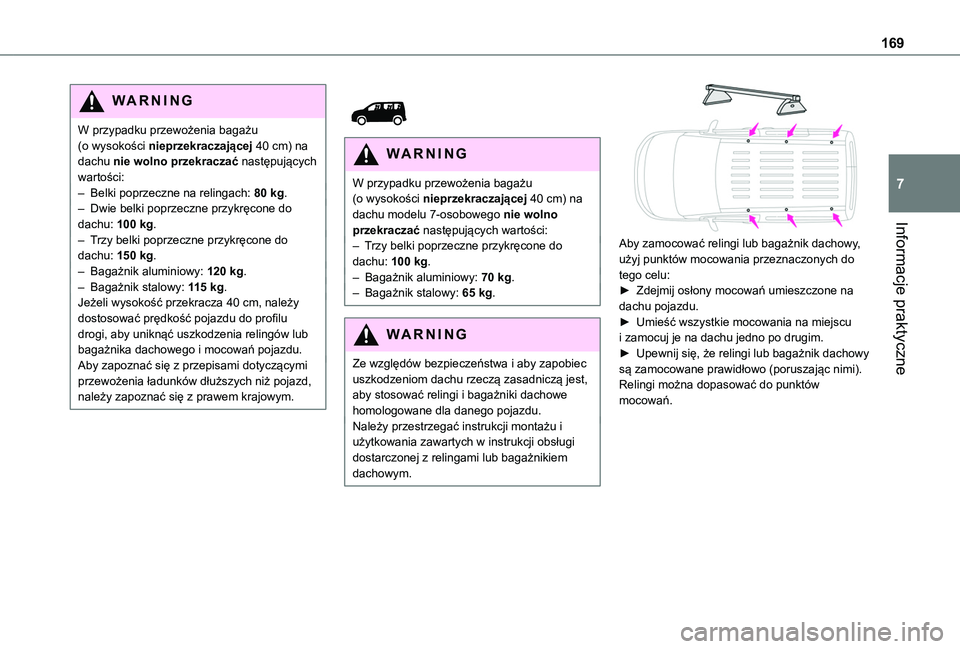

169
Informacje praktyczne
7
WARNI NG
W przypadku przewożenia bagażu (o wysokości nieprzekraczającej 40 cm) na dachu nie wolno przekraczać następujących wartości:– Belki poprzeczne na relingach: 80 kg.– Dwie belki poprzeczne przykręcone do dachu: 100 kg.– Trzy belki poprzeczne przykręcone do dachu: 150 kg.– Bagażnik aluminiowy: 120 kg.– Bagażnik stalowy: 115 kg.Jeżeli wysokość przekracza 40 cm, należy dostosować prędkość pojazdu do profilu drogi, aby uniknąć uszkodzenia relingów lub bagażnika dachowego i mocowań pojazdu.Aby zapoznać się z przepisami dotyczącymi przewożenia ładunków dłuższych niż pojazd, należy zapoznać się z prawem krajowym.


WARNI NG
W przypadku przewożenia bagażu (o wysokości nieprzekraczającej 40 cm) na dachu modelu 7-osobowego nie wolno przekraczać następujących wartości:– Trzy belki poprzeczne przykręcone do dachu: 100 kg.– Bagażnik aluminiowy: 70 kg.– Bagażnik stalowy: 65 kg.
WARNI NG
Ze względów bezpieczeństwa i aby zapobiec uszkodzeniom dachu rzeczą zasadniczą jest, aby stosować relingi i bagażniki dachowe homologowane dla danego pojazdu.Należy przestrzegać instrukcji montażu i użytkowania zawartych w instrukcji obsługi dostarczonej z relingami lub bagażnikiem dachowym.


Aby zamocować relingi lub bagażnik dachowy, użyj punktów mocowania przeznaczonych do tego celu:► Zdejmij osłony mocowań umieszczone na dachu pojazdu.► Umieść wszystkie mocowania na miejscu i zamocuj je na dachu jedno po drugim.► Upewnij się, że relingi lub bagażnik dachowy są zamocowane prawidłowo (poruszając nimi).Relingi można dopasować do punktów mocowań.

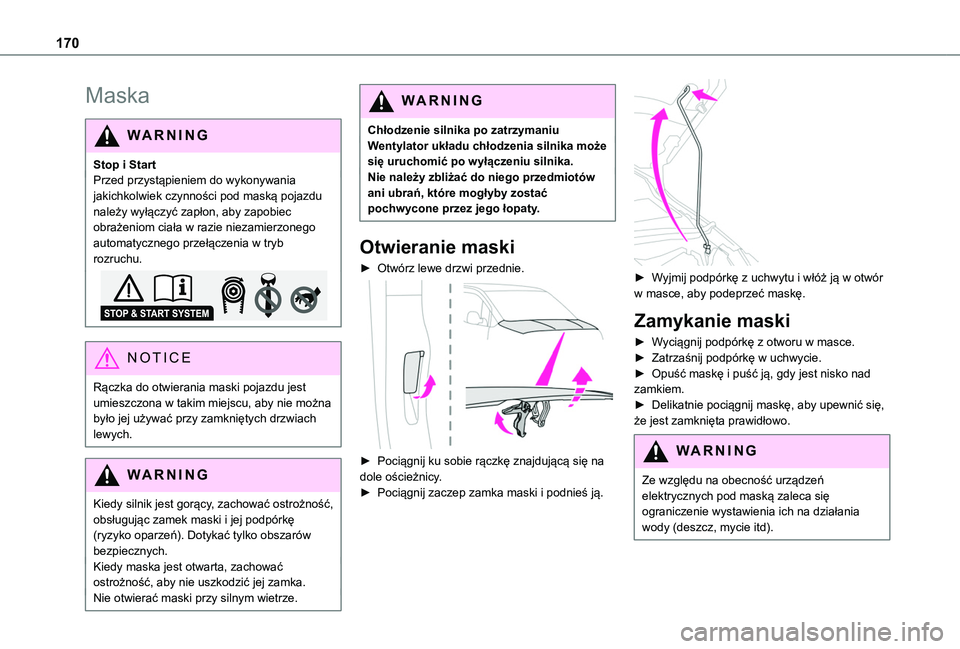

170
Maska
WARNI NG
Stop i StartPrzed przystąpieniem do wykonywania jakichkolwiek czynności pod maską pojazdu należy wyłączyć zapłon, aby zapobiec obrażeniom ciała w razie niezamierzonego automatycznego przełączenia w tryb rozruchu.
NOTIC E
Rączka do otwierania maski pojazdu jest umieszczona w takim miejscu, aby nie można było jej używać przy zamkniętych drzwiach lewych.
WARNI NG
Kiedy silnik jest gorący, zachować ostrożność, obsługując zamek maski i jej podpórkę (ryzyko oparzeń). Dotykać tylko obszarów bezpiecznych.Kiedy maska jest otwarta, zachować ostrożność, aby nie uszkodzić jej zamka.
Nie otwierać maski przy silnym wietrze.
WARNI NG
Chłodzenie silnika po zatrzymaniuWentylator układu chłodzenia silnika może się uruchomić po wyłączeniu silnika.Nie należy zbliżać do niego przedmiotów ani ubrań, które mogłyby zostać pochwycone przez jego łopaty.
Otwieranie maski
► Otwórz lewe drzwi przednie.

► Pociągnij ku sobie rączkę znajdującą się na dole ościeżnicy.► Pociągnij zaczep zamka maski i podnieś ją.

► Wyjmij podpórkę z uchwytu i włóż ją w otwór w masce, aby podeprzeć maskę.
Zamykanie maski
► Wyciągnij podpórkę z otworu w masce.► Zatrzaśnij podpórkę w uchwycie.► Opuść maskę i puść ją, gdy jest nisko nad zamkiem. ► Delikatnie pociągnij maskę, aby upewnić się, że jest zamknięta prawidłowo.
WARNI NG
Ze względu na obecność urządzeń elektrycznych pod maską zaleca się ograniczenie wystawienia ich na działania wody (deszcz, mycie itd).

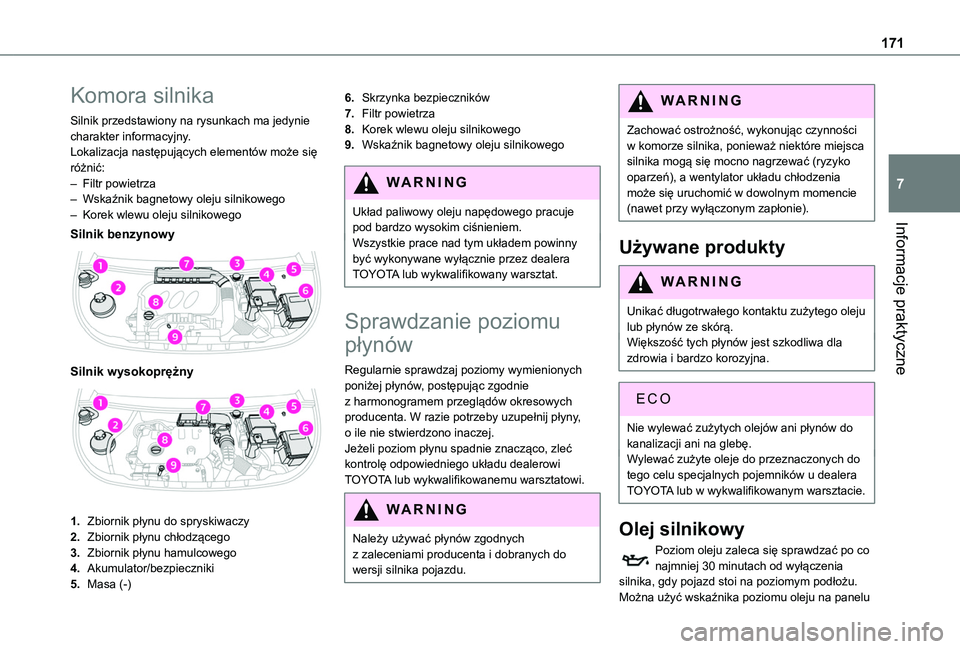

171
Informacje praktyczne
7
Komora silnika
Silnik przedstawiony na rysunkach ma jedynie charakter informacyjny.Lokalizacja następujących elementów może się różnić:– Filtr powietrza– Wskaźnik bagnetowy oleju silnikowego– Korek wlewu oleju silnikowego
Silnik benzynowy

Silnik wysokoprężny

1.Zbiornik płynu do spryskiwaczy
2.Zbiornik płynu chłodzącego
3.Zbiornik płynu hamulcowego
4.Akumulator/bezpieczniki
5.Masa (-)
6.Skrzynka bezpieczników
7.Filtr powietrza
8.Korek wlewu oleju silnikowego
9.Wskaźnik bagnetowy oleju silnikowego
WARNI NG
Układ paliwowy oleju napędowego pracuje pod bardzo wysokim ciśnieniem.Wszystkie prace nad tym układem powinny być wykonywane wyłącznie przez dealera TOYOTA lub wykwalifikowany warsztat.
Sprawdzanie poziomu
płynów
Regularnie sprawdzaj poziomy wymienionych poniżej płynów, postępując zgodnie z harmonogramem przeglądów okresowych producenta. W razie potrzeby uzupełnij płyny, o ile nie stwierdzono inaczej.
Jeżeli poziom płynu spadnie znacząco, zleć kontrolę odpowiedniego układu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
WARNI NG
Należy używać płynów zgodnych z zaleceniami producenta i dobranych do wersji silnika pojazdu.
WARNI NG
Zachować ostrożność, wykonując czynności w komorze silnika, ponieważ niektóre miejsca silnika mogą się mocno nagrzewać (ryzyko oparzeń), a wentylator układu chłodzenia może się uruchomić w dowolnym momencie (nawet przy wyłączonym zapłonie).
Używane produkty
WARNI NG
Unikać długotrwałego kontaktu zużytego oleju lub płynów ze skórą.Większość tych płynów jest szkodliwa dla zdrowia i bardzo korozyjna.
ECO
Nie wylewać zużytych olejów ani płynów do kanalizacji ani na glebę.Wylewać zużyte oleje do przeznaczonych do tego celu specjalnych pojemników u dealera TOYOTA lub w wykwalifikowanym warsztacie.
Olej silnikowy
Poziom oleju zaleca się sprawdzać po co najmniej 30 minutach od wyłączenia silnika, gdy pojazd stoi na poziomym podłożu. Można użyć wskaźnika poziomu oleju na panelu

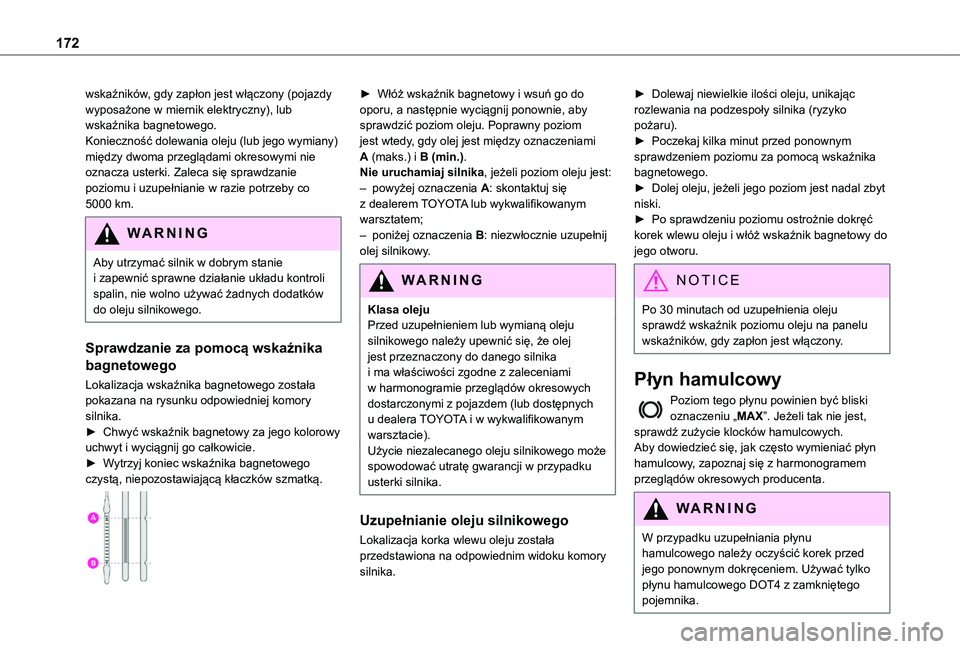

172
wskaźników, gdy zapłon jest włączony (pojazdy wyposażone w miernik elektryczny), lub wskaźnika bagnetowego.Konieczność dolewania oleju (lub jego wymiany) między dwoma przeglądami okresowymi nie oznacza usterki. Zaleca się sprawdzanie poziomu i uzupełnianie w razie potrzeby co 5000 km.
WARNI NG
Aby utrzymać silnik w dobrym stanie i zapewnić sprawne działanie układu kontroli spalin, nie wolno używać żadnych dodatków do oleju silnikowego.
Sprawdzanie za pomocą wskaźnika
bagnetowego
Lokalizacja wskaźnika bagnetowego została pokazana na rysunku odpowiedniej komory silnika.► Chwyć wskaźnik bagnetowy za jego kolorowy uchwyt i wyciągnij go całkowicie.► Wytrzyj koniec wskaźnika bagnetowego czystą, niepozostawiającą kłaczków szmatką.

► Włóż wskaźnik bagnetowy i wsuń go do oporu, a następnie wyciągnij ponownie, aby sprawdzić poziom oleju. Poprawny poziom jest wtedy, gdy olej jest między oznaczeniami A (maks.) i B (min.).Nie uruchamiaj silnika, jeżeli poziom oleju jest:– powyżej oznaczenia A: skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem;– poniżej oznaczenia B: niezwłocznie uzupełnij olej silnikowy.
WARNI NG
Klasa olejuPrzed uzupełnieniem lub wymianą oleju silnikowego należy upewnić się, że olej jest przeznaczony do danego silnika i ma właściwości zgodne z zaleceniami w harmonogramie przeglądów okresowych dostarczonymi z pojazdem (lub dostępnych u dealera TOYOTA i w wykwalifikowanym warsztacie).Użycie niezalecanego oleju silnikowego może spowodować utratę gwarancji w przypadku usterki silnika.
Uzupełnianie oleju silnikowego
Lokalizacja korka wlewu oleju została przedstawiona na odpowiednim widoku komory silnika.
► Dolewaj niewielkie ilości oleju, unikając rozlewania na podzespoły silnika (ryzyko pożaru).► Poczekaj kilka minut przed ponownym sprawdzeniem poziomu za pomocą wskaźnika bagnetowego.► Dolej oleju, jeżeli jego poziom jest nadal zbyt niski.► Po sprawdzeniu poziomu ostrożnie dokręć korek wlewu oleju i włóż wskaźnik bagnetowy do jego otworu.
NOTIC E
Po 30 minutach od uzupełnienia oleju sprawdź wskaźnik poziomu oleju na panelu wskaźników, gdy zapłon jest włączony.
Płyn hamulcowy
Poziom tego płynu powinien być bliski oznaczeniu „MAX”. Jeżeli tak nie jest, sprawdź zużycie klocków hamulcowych.Aby dowiedzieć się, jak często wymieniać płyn hamulcowy, zapoznaj się z harmonogramem przeglądów okresowych producenta.
WARNI NG
W przypadku uzupełniania płynu
hamulcowego należy oczyścić korek przed jego ponownym dokręceniem. Używać tylko płynu hamulcowego DOT4 z zamkniętego pojemnika.

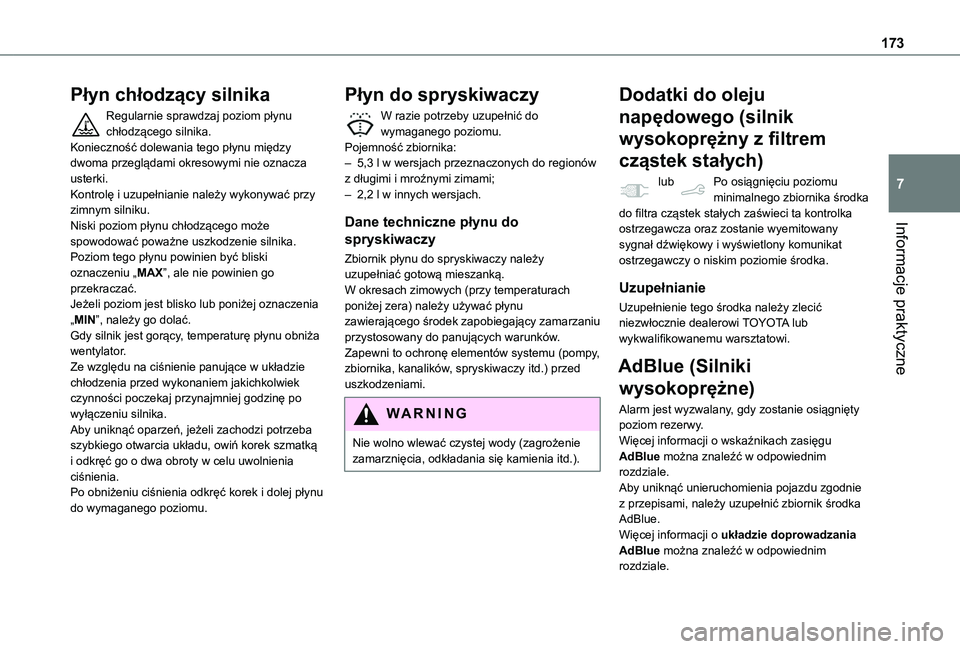

173
Informacje praktyczne
7
Płyn chłodzący silnika
Regularnie sprawdzaj poziom płynu chłodzącego silnika.Konieczność dolewania tego płynu między dwoma przeglądami okresowymi nie oznacza usterki.Kontrolę i uzupełnianie należy wykonywać przy zimnym silniku.Niski poziom płynu chłodzącego może spowodować poważne uszkodzenie silnika.Poziom tego płynu powinien być bliski oznaczeniu „MAX”, ale nie powinien go przekraczać.Jeżeli poziom jest blisko lub poniżej oznaczenia „MIN”, należy go dolać.Gdy silnik jest gorący, temperaturę płynu obniża wentylator.Ze względu na ciśnienie panujące w układzie chłodzenia przed wykonaniem jakichkolwiek czynności poczekaj przynajmniej godzinę po wyłączeniu silnika.Aby uniknąć oparzeń, jeżeli zachodzi potrzeba
szybkiego otwarcia układu, owiń korek szmatką i odkręć go o dwa obroty w celu uwolnienia ciśnienia.Po obniżeniu ciśnienia odkręć korek i dolej płynu do wymaganego poziomu.
Płyn do spryskiwaczy
W razie potrzeby uzupełnić do wymaganego poziomu.Pojemność zbiornika:– 5,3 l w wersjach przeznaczonych do regionów z długimi i mroźnymi zimami;– 2,2 l w innych wersjach.
Dane techniczne płynu do
spryskiwaczy
Zbiornik płynu do spryskiwaczy należy uzupełniać gotową mieszanką.W okresach zimowych (przy temperaturach poniżej zera) należy używać płynu zawierającego środek zapobiegający zamarzaniu przystosowany do panujących warunków. Zapewni to ochronę elementów systemu (pompy, zbiornika, kanalików, spryskiwaczy itd.) przed uszkodzeniami.
WARNI NG
Nie wolno wlewać czystej wody (zagrożenie zamarznięcia, odkładania się kamienia itd.).
Dodatki do oleju
napędowego (silnik
wysokoprężny z filtrem
cząstek stałych)
lub Po osiągnięciu poziomu minimalnego zbiornika środka do filtra cząstek stałych zaświeci ta kontrolka ostrzegawcza oraz zostanie wyemitowany sygnał dźwiękowy i wyświetlony komunikat ostrzegawczy o niskim poziomie środka.
Uzupełnianie
Uzupełnienie tego środka należy zlecić niezwłocznie dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
AdBlue (Silniki
wysokoprężne)
Alarm jest wyzwalany, gdy zostanie osiągnięty poziom rezerwy.Więcej informacji o wskaźnikach zasięgu
AdBlue można znaleźć w odpowiednim rozdziale.Aby uniknąć unieruchomienia pojazdu zgodnie z przepisami, należy uzupełnić zbiornik środka AdBlue.Więcej informacji o układzie doprowadzania AdBlue można znaleźć w odpowiednim rozdziale.

174
Kontrole
O ile nie stwierdzono inaczej, sprawdzaj te podzespoły zgodnie z harmonogramem przeglądów okresowych producenta i rodzajem silnika.W innym razie zleć ich sprawdzenie dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
WARNI NG
Używać tylko produktów zalecanych przez TOYOTA lub produktów o takiej samej jakości i identycznych właściwościach.Aby zapewnić optymalną pracę ważnych podzespołów, takich jak te w układzie hamulcowym, TOYOTA dobiera i oferuje wyjątkowe produkty.
Akumulator 12 V
Akumulator jest bezobsługowy.Należy jednak regularnie sprawdzać, czy klemy są prawidłowo dokręcone (wersje bez klem szybkorozłącznych), a bieguny akumulatora czyste.
NOTIC E
Więcej informacji o środkach ostrożności do
podjęcia przed wykonaniem jakichkolwiek czynności na akumulatorze 12 V można znaleźć w odpowiednim rozdziale.
WARNI NG
Wersje z funkcją Stop i Start są wyposażone w akumulator ołowiowo-kwasowy 12 V o specjalnej technologii wykonania i parametrach.Jego wymianę należy zlecić dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Filtr kabiny pasażerskiej
W zależności od warunków otoczenia i sposobu eksploatacji pojazdu (np. zapylone powietrze, jazda po mieście) wymieniaj go dwa razy częściej w razie potrzeby.
NOTIC E
Zatkany filtr kabiny pasażerskiej może wpłynąć negatywnie na wydajność klimatyzacji i powodować niepożądane zapachy.
Filtr powietrza
W zależności od warunków otoczenia i sposobu eksploatacji pojazdu (np. zapylone powietrze, jazda po mieście) wymieniaj go dwa razy częściej w razie potrzeby.
Filtr oleju
Przy każdej wymianie oleju silnikowego trzeba wymienić również filtr oleju.
Filtr cząstek stałych (silniki
wysokoprężne)
Gdy filtr cząstek stałych jest prawie zapełniony, na chwilę zaświeci ta kontrolka ostrzegawcza i zostanie wyświetlony komunikat ostrzegawczy o możliwości zatkania filtra.Jak tylko warunki drogowe na to pozwolą, zregenerować filtr, jadąc z prędkością przynajmniej 60 km/godz., aż kontrolka zgaśnie.
NOTIC E
Jeżeli kontrolka ostrzegawcza będzie świecić stale, oznacza to niski poziom środka do filtra cząstek stałych.Więcej informacji o sprawdzaniu poziomu płynów można znaleźć w odpowiednim rozdziale.
NOTIC E
W przypadku długotrwałej jazdy z niską prędkością lub na biegu jałowym z rury
wydechowej może, w wyjątkowych sytuacjach, wydostawać się para wodna podczas przyspieszania. Nie ma to wpływu na działanie pojazdu ani środowisko.

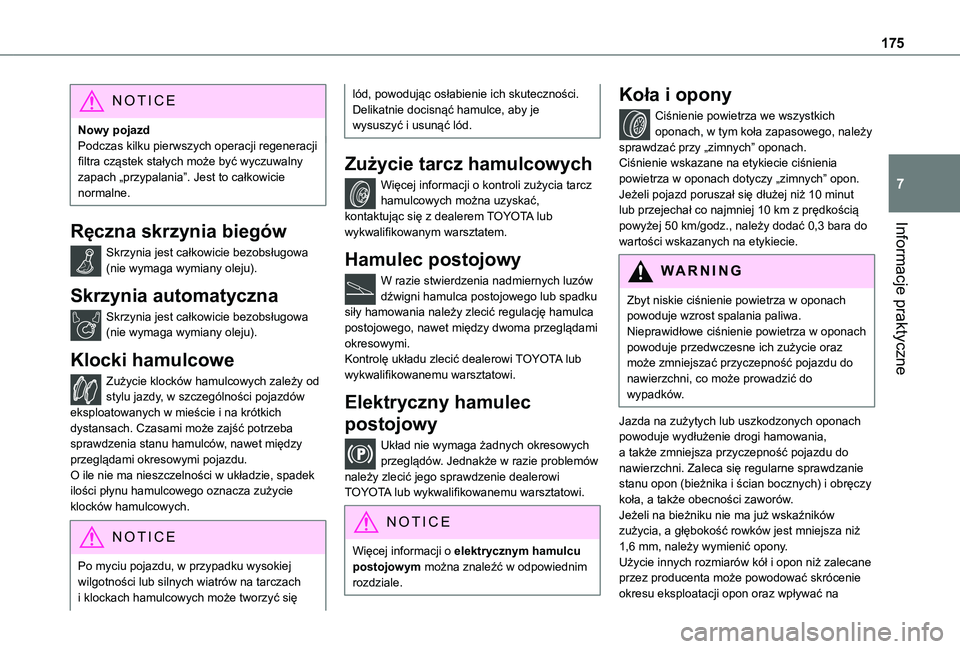

175
Informacje praktyczne
7
NOTIC E
Nowy pojazdPodczas kilku pierwszych operacji regeneracji filtra cząstek stałych może być wyczuwalny zapach „przypalania”. Jest to całkowicie normalne.
Ręczna skrzynia biegów
Skrzynia jest całkowicie bezobsługowa (nie wymaga wymiany oleju).
Skrzynia automatyczna
Skrzynia jest całkowicie bezobsługowa (nie wymaga wymiany oleju).
Klocki hamulcowe
Zużycie klocków hamulcowych zależy od stylu jazdy, w szczególności pojazdów eksploatowanych w mieście i na krótkich dystansach. Czasami może zajść potrzeba sprawdzenia stanu hamulców, nawet między
przeglądami okresowymi pojazdu.O ile nie ma nieszczelności w układzie, spadek ilości płynu hamulcowego oznacza zużycie klocków hamulcowych.
NOTIC E
Po myciu pojazdu, w przypadku wysokiej wilgotności lub silnych wiatrów na tarczach
i klockach hamulcowych może tworzyć się
lód, powodując osłabienie ich skuteczności. Delikatnie docisnąć hamulce, aby je wysuszyć i usunąć lód.
Zużycie tarcz hamulcowych
Więcej informacji o kontroli zużycia tarcz hamulcowych można uzyskać, kontaktując się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Hamulec postojowy
W razie stwierdzenia nadmiernych luzów dźwigni hamulca postojowego lub spadku siły hamowania należy zlecić regulację hamulca postojowego, nawet między dwoma przeglądami okresowymi.Kontrolę układu zlecić dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Elektryczny hamulec
postojowy
Układ nie wymaga żadnych okresowych przeglądów. Jednakże w razie problemów należy zlecić jego sprawdzenie dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
NOTIC E
Więcej informacji o elektrycznym hamulcu postojowym można znaleźć w odpowiednim rozdziale.
Koła i opony
Ciśnienie powietrza we wszystkich oponach, w tym koła zapasowego, należy sprawdzać przy „zimnych” oponach.Ciśnienie wskazane na etykiecie ciśnienia powietrza w oponach dotyczy „zimnych” opon. Jeżeli pojazd poruszał się dłużej niż 10 minut lub przejechał co najmniej 10 km z prędkością powyżej 50 km/godz., należy dodać 0,3 bara do wartości wskazanych na etykiecie.
WARNI NG
Zbyt niskie ciśnienie powietrza w oponach powoduje wzrost spalania paliwa. Nieprawidłowe ciśnienie powietrza w oponach powoduje przedwczesne ich zużycie oraz może zmniejszać przyczepność pojazdu do nawierzchni, co może prowadzić do wypadków.
Jazda na zużytych lub uszkodzonych oponach powoduje wydłużenie drogi hamowania, a także zmniejsza przyczepność pojazdu do nawierzchni. Zaleca się regularne sprawdzanie stanu opon (bieżnika i ścian bocznych) i obręczy koła, a także obecności zaworów.Jeżeli na bieżniku nie ma już wskaźników zużycia, a głębokość rowków jest mniejsza niż 1,6 mm, należy wymienić opony.Użycie innych rozmiarów kół i opon niż zalecane przez producenta może powodować skrócenie okresu eksploatacji opon oraz wpływać na

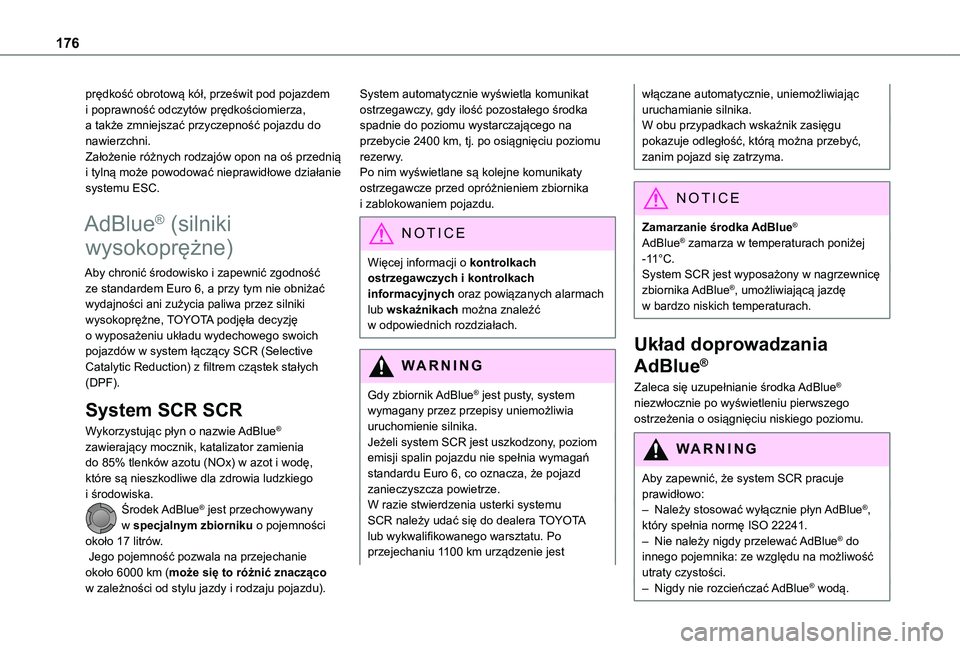

176
prędkość obrotową kół, prześwit pod pojazdem i poprawność odczytów prędkościomierza, a także zmniejszać przyczepność pojazdu do nawierzchni.Założenie różnych rodzajów opon na oś przednią i tylną może powodować nieprawidłowe działanie systemu ESC.
AdBlue® (silniki
wysokoprężne)
Aby chronić środowisko i zapewnić zgodność ze standardem Euro 6, a przy tym nie obniżać wydajności ani zużycia paliwa przez silniki wysokoprężne, TOYOTA podjęła decyzję o wyposażeniu układu wydechowego swoich pojazdów w system łączący SCR (Selective Catalytic Reduction) z filtrem cząstek stałych (DPF).
System SCR SCR
Wykorzystując płyn o nazwie AdBlue®
zawierający mocznik, katalizator zamienia do 85% tlenków azotu (NOx) w azot i wodę, które są nieszkodliwe dla zdrowia ludzkiego i środowiska.Środek AdBlue® jest przechowywany w specjalnym zbiorniku o pojemności około 17 litrów. Jego pojemność pozwala na przejechanie około 6000 km (może się to różnić znacząco w zależności od stylu jazdy i rodzaju pojazdu).
System automatycznie wyświetla komunikat ostrzegawczy, gdy ilość pozostałego środka spadnie do poziomu wystarczającego na przebycie 2400 km, tj. po osiągnięciu poziomu rezerwy.Po nim wyświetlane są kolejne komunikaty ostrzegawcze przed opróżnieniem zbiornika i zablokowaniem pojazdu.
NOTIC E
Więcej informacji o kontrolkach ostrzegawczych i kontrolkach informacyjnych oraz powiązanych alarmach lub wskaźnikach można znaleźć w odpowiednich rozdziałach.
WARNI NG
Gdy zbiornik AdBlue® jest pusty, system wymagany przez przepisy uniemożliwia uruchomienie silnika.Jeżeli system SCR jest uszkodzony, poziom emisji spalin pojazdu nie spełnia wymagań standardu Euro 6, co oznacza, że pojazd zanieczyszcza powietrze.W razie stwierdzenia usterki systemu SCR należy udać się do dealera TOYOTA lub wykwalifikowanego warsztatu. Po
przejechaniu 1100 km urządzenie jest
włączane automatycznie, uniemożliwiając uruchamianie silnika.W obu przypadkach wskaźnik zasięgu pokazuje odległość, którą można przebyć, zanim pojazd się zatrzyma.
NOTIC E
Zamarzanie środka AdBlue®
AdBlue® zamarza w temperaturach poniżej -11°C.System SCR jest wyposażony w nagrzewnicę zbiornika AdBlue®, umożliwiającą jazdę w bardzo niskich temperaturach.
Układ doprowadzania
AdBlue®
Zaleca się uzupełnianie środka AdBlue® niezwłocznie po wyświetleniu pierwszego ostrzeżenia o osiągnięciu niskiego poziomu.
WARNI NG
Aby zapewnić, że system SCR pracuje prawidłowo:– Należy stosować wyłącznie płyn AdBlue®, który spełnia normę ISO 22241.– Nie należy nigdy przelewać AdBlue® do innego pojemnika: ze względu na możliwość utraty czystości.– Nigdy nie rozcieńczać AdBlue® wodą.
