2019 TOYOTA PROACE CITY VERSO stop start

167
Praktiske oplysninger
7
WARNI NG
Af hensyn til sikkerheden og for at undgå at beskadige taget er det vigtigt, at du bruger tagbøjler og tagbagagebærere, der er godkendt til din bil.Følg anvisningerne for montering og brug i den brugsanvisning, der følger med tagbøjlerne og tagbagagebæreren.


De tværgående tagbøjler monteres på en tagbagagebærer ved hjælp af de tilhørende monteringspunkter:
► Fjern bilens monteringsdæksler.► Sæt beslagene i, og lås dem fast til taget ét ad gangen.► Sørg for, at tagbøjlerne på tagbagagebæreren sidder korrekt (ved at rokke med dem).Tagbøjlerne kan tilpasses monteringspunkterne.
Motorhjelm
WARNI NG
Stop & StartFør der udføres arbejde under motorhjelmen, skal tændingen slås fra for at forhindre kvæstelser som følge af automatisk skift til START-funktion.
NOTIC E
Placeringen af udløsergrebet til motorhjelmen inde i bilen sikrer, at motorhjelmen ikke kan åbnes, når venstre fordør lukkes.
WARNI NG
Når motoren er varm, skal den udvendige sikkerhedspal og motorhjelmen håndteres forsigtigt (risiko for forbrændinger) ved at anvende det beskyttede område.Pas på ikke at beskadige sikkerhedspalen, når motorhjelmen er åben.Motorhjelmen må ikke åbnes i kraftig blæst.
WARNI NG
Afkøling af motoren efter standsningMotorens køleblæser kan starte, efter motoren er standset.Vær forsigtig med genstande eller tøj, der kan komme i klemme i blæseren!
Åbning
► Åbn venstre fordør.

► Træk udløsergrebet, der sidder nederst i dørrammen, mod dig selv.► Løft sikkerhedspalen, og åbn motorhjelmen.

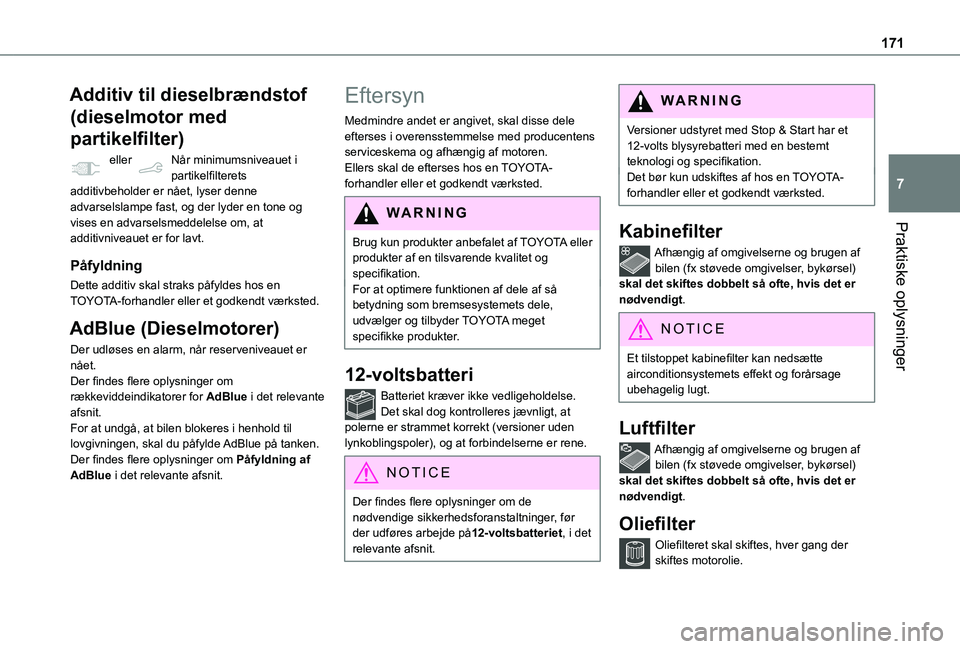

171
Praktiske oplysninger
7
Additiv til dieselbrændstof
(dieselmotor med
partikelfilter)
eller Når minimumsniveauet i partikelfilterets additivbeholder er nået, lyser denne advarselslampe fast, og der lyder en tone og vises en advarselsmeddelelse om, at additivniveauet er for lavt.
Påfyldning
Dette additiv skal straks påfyldes hos en TOYOTA-forhandler eller et godkendt værksted.
AdBlue (Dieselmotorer)
Der udløses en alarm, når reserveniveauet er nået.Der findes flere oplysninger om rækkeviddeindikatorer for AdBlue i det relevante afsnit.For at undgå, at bilen blokeres i henhold til lovgivningen, skal du påfylde AdBlue på tanken.
Der findes flere oplysninger om Påfyldning af AdBlue i det relevante afsnit.
Eftersyn
Medmindre andet er angivet, skal disse dele efterses i overensstemmelse med producentens serviceskema og afhængig af motoren.Ellers skal de efterses hos en TOYOTA-forhandler eller et godkendt værksted.
WARNI NG
Brug kun produkter anbefalet af TOYOTA eller
produkter af en tilsvarende kvalitet og specifikation.For at optimere funktionen af dele af så betydning som bremsesystemets dele, udvælger og tilbyder TOYOTA meget specifikke produkter.
12-voltsbatteri
Batteriet kræver ikke vedligeholdelse.Det skal dog kontrolleres jævnligt, at polerne er strammet korrekt (versioner uden lynkoblingspoler), og at forbindelserne er rene.
NOTIC E
Der findes flere oplysninger om de nødvendige sikkerhedsforanstaltninger, før der udføres arbejde på12-voltsbatteriet, i det
relevante afsnit.
WARNI NG
Versioner udstyret med Stop & Start har et 12-volts blysyrebatteri med en bestemt teknologi og specifikation.Det bør kun udskiftes af hos en TOYOTA-forhandler eller et godkendt værksted.
Kabinefilter
Afhængig af omgivelserne og brugen af bilen (fx støvede omgivelser, bykørsel) skal det skiftes dobbelt så ofte, hvis det er nødvendigt.
NOTIC E
Et tilstoppet kabinefilter kan nedsætte airconditionsystemets effekt og forårsage ubehagelig lugt.
Luftfilter
Afhængig af omgivelserne og brugen af bilen (fx støvede omgivelser, bykørsel) skal det skiftes dobbelt så ofte, hvis det er nødvendigt.
Oliefilter
Oliefilteret skal skiftes, hver gang der skiftes motorolie.

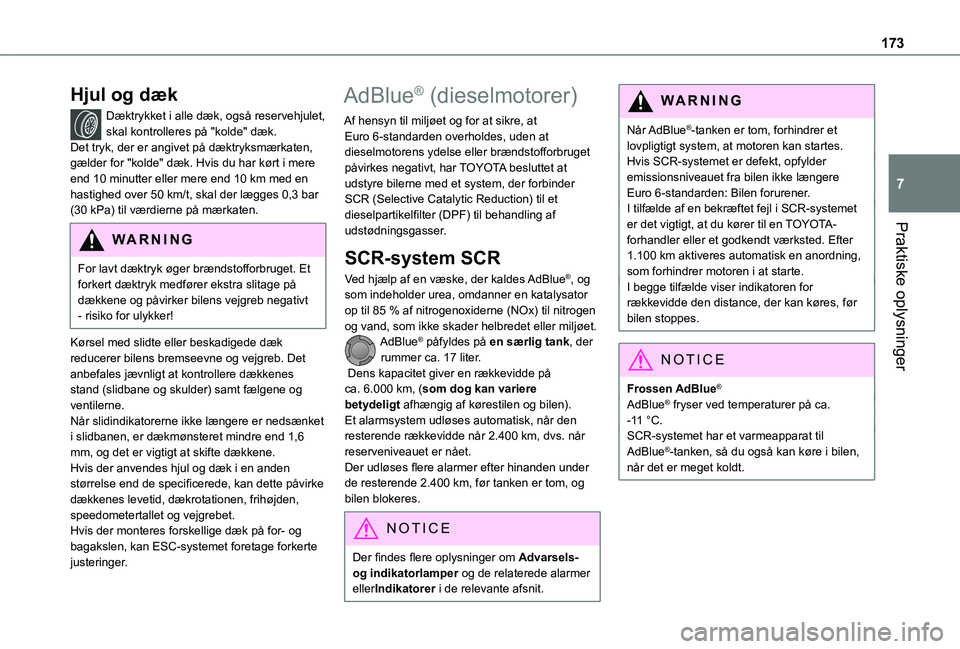

173
Praktiske oplysninger
7
Hjul og dæk
Dæktrykket i alle dæk, også reservehjulet, skal kontrolleres på "kolde" dæk.Det tryk, der er angivet på dæktryksmærkaten, gælder for "kolde" dæk. Hvis du har kørt i mere end 10 minutter eller mere end 10 km med en hastighed over 50 km/t, skal der lægges 0,3 bar (30 kPa) til værdierne på mærkaten.
WARNI NG
For lavt dæktryk øger brændstofforbruget. Et forkert dæktryk medfører ekstra slitage på dækkene og påvirker bilens vejgreb negativt - risiko for ulykker!
Kørsel med slidte eller beskadigede dæk reducerer bilens bremseevne og vejgreb. Det anbefales jævnligt at kontrollere dækkenes stand (slidbane og skulder) samt fælgene og ventilerne.Når slidindikatorerne ikke længere er nedsænket i slidbanen, er dækmønsteret mindre end 1,6 mm, og det er vigtigt at skifte dækkene.Hvis der anvendes hjul og dæk i en anden størrelse end de specificerede, kan dette påvirke dækkenes levetid, dækrotationen, frihøjden, speedometertallet og vejgrebet.Hvis der monteres forskellige dæk på for- og bagakslen, kan ESC-systemet foretage forkerte justeringer.
AdBlue® (dieselmotorer)
Af hensyn til miljøet og for at sikre, at Euro 6-standarden overholdes, uden at dieselmotorens ydelse eller brændstofforbruget påvirkes negativt, har TOYOTA besluttet at udstyre bilerne med et system, der forbinder SCR (Selective Catalytic Reduction) til et dieselpartikelfilter (DPF) til behandling af udstødningsgasser.
SCR-system SCR
Ved hjælp af en væske, der kaldes AdBlue®, og som indeholder urea, omdanner en katalysator op til 85 % af nitrogenoxiderne (NOx) til nitrogen og vand, som ikke skader helbredet eller miljøet.AdBlue® påfyldes på en særlig tank, der rummer ca. 17 liter. Dens kapacitet giver en rækkevidde på ca. 6.000 km, (som dog kan variere betydeligt afhængig af kørestilen og bilen). Et alarmsystem udløses automatisk, når den resterende rækkevidde når 2.400 km, dvs. når
reserveniveauet er nået.Der udløses flere alarmer efter hinanden under de resterende 2.400 km, før tanken er tom, og bilen blokeres.
NOTIC E
Der findes flere oplysninger om Advarsels- og indikatorlamper og de relaterede alarmer ellerIndikatorer i de relevante afsnit.
WARNI NG
Når AdBlue®-tanken er tom, forhindrer et lovpligtigt system, at motoren kan startes.Hvis SCR-systemet er defekt, opfylder emissionsniveauet fra bilen ikke længere Euro 6-standarden: Bilen forurener.I tilfælde af en bekræftet fejl i SCR-systemet er det vigtigt, at du kører til en TOYOTA-forhandler eller et godkendt værksted. Efter 1.100 km aktiveres automatisk en anordning, som forhindrer motoren i at starte.I begge tilfælde viser indikatoren for rækkevidde den distance, der kan køres, før bilen stoppes.
NOTIC E
Frossen AdBlue®
AdBlue® fryser ved temperaturer på ca. -11 °C.SCR-systemet har et varmeapparat til
AdBlue®-tanken, så du også kan køre i bilen, når det er meget koldt.

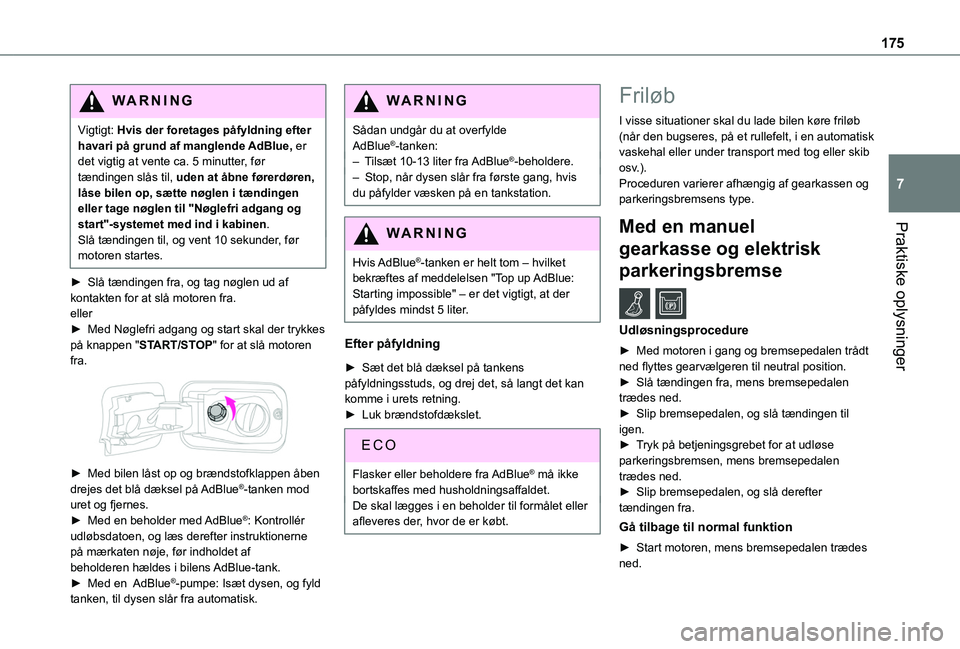

175
Praktiske oplysninger
7
WARNI NG
Vigtigt: Hvis der foretages påfyldning efter havari på grund af manglende AdBlue, er det vigtig at vente ca. 5 minutter, før tændingen slås til, uden at åbne førerdøren, låse bilen op, sætte nøglen i tændingen eller tage nøglen til "Nøglefri adgang og start "-systemet med ind i kabinen.Slå tændingen til, og vent 10 sekunder, før motoren startes.
► Slå tændingen fra, og tag nøglen ud af kontakten for at slå motoren fra.eller► Med Nøglefri adgang og start skal der trykkes på knappen "START/STOP" for at slå motoren fra.

► Med bilen låst op og brændstofklappen åben drejes det blå dæksel på AdBlue®-tanken mod uret og fjernes.► Med en beholder med AdBlue®: Kontrollér udløbsdatoen, og læs derefter instruktionerne på mærkaten nøje, før indholdet af beholderen hældes i bilens AdBlue-tank.► Med en AdBlue®-pumpe: Isæt dysen, og fyld tanken, til dysen slår fra automatisk.
WARNI NG
Sådan undgår du at overfylde AdBlue®-tanken:– Tilsæt 10-13 liter fra AdBlue®-beholdere.– Stop, når dysen slår fra første gang, hvis du påfylder væsken på en tankstation.
WARNI NG
Hvis AdBlue®-tanken er helt tom – hvilket bekræftes af meddelelsen "Top up AdBlue: Starting impossible" – er det vigtigt, at der påfyldes mindst 5 liter.
Efter påfyldning
► Sæt det blå dæksel på tankens påfyldningsstuds, og drej det, så langt det kan komme i urets retning.► Luk brændstofdækslet.
Flasker eller beholdere fra AdBlue® må ikke bortskaffes med husholdningsaffaldet.De skal lægges i en beholder til formålet eller afleveres der, hvor de er købt.
Friløb
I visse situationer skal du lade bilen køre friløb (når den bugseres, på et rullefelt, i en automatisk vaskehal eller under transport med tog eller skib osv.).Proceduren varierer afhængig af gearkassen og parkeringsbremsens type.
Med en manuel
gearkasse og elektrisk
parkeringsbremse /
Udløsningsprocedure
► Med motoren i gang og bremsepedalen trådt ned flyttes gearvælgeren til neutral position.► Slå tændingen fra, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå tændingen til igen.
► Tryk på betjeningsgrebet for at udløse parkeringsbremsen, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå derefter tændingen fra.
Gå tilbage til normal funktion
► Start motoren, mens bremsepedalen trædes ned.

178
Hvis du løber tør for
brændstof (diesel)
På biler med dieselmotor skal brændstofsystemet primes, hvis du løber tør for brændstof.Hvis motoren ikke starter første gang, må du ikke fortsætte, men skal starte forfra på proceduren.
NOTIC E
Der findes flere oplysninger om Påfyldning af forkert brændstof (diesel) i det relevante afsnit.
Med Euro 6.2/6.3-motorer
► Slå tændingen til (uden at starte motoren).► Vent ca. 1 minut, og slå tændingen fra.► Betjen starteren for at starte motoren.Hvis motoren ikke starter i første forsøg, må du ikke fortsætte med at prøve, men skal starte forfra på proceduren.
Værktøjssæt
► Flyt sædet/-erne fremad for at lette adgangen.
Adgang til værktøjet
Med nødreparationssæt til punktering

Sættet ligger under højre forsæde.
Med reservehjul

Donkraften ligger under højre forsæde.Værktøjet ligger under venstre forsæde.
Beskrivelse af værktøj
1.Stopklods til blokering af bilen.
2.Aftageligt bugseringsøje.
3.Torx-nøgle.Til afmontering af baglygtene ved skift af pærer.
Med nødreparationssæt til punktering

4.12-voltskompressor med patron med for-seglingsmiddel og mærkat med hastigheds-grænseTil midlertidig reparation af et dæk samt regu-lering af dæktrykket.
Der findes flere oplysninger om Nødreparationssættet til punktering i det relevante afsnit.

181
Hvis bilen ikke kan køre
8
WARNI NG
Forseglingsmidlet er skadeligt, hvis det indtages, og forårsager øjenirritation.Produktet skal opbevares utilgængeligt for børn.Væskens sidste anvendelsesdato er angivet på flasken.Efter brug må flasken ikke bortskaffes som almindeligt affald. Den skal afleveres hos en TOYOTA-forhandler eller på en genbrugsplads.Husk at anskaffe en ny flaske forseglingsmiddel. Den kan købes hos en TOYOTA-forhandler eller et godkendt værksted.


► Kør straks ca. 5 km med reduceret hastighed (mellem 20 og 60 km/t) for at lappe punkteringen.
► Stop for at kontrollere reparationen og dæktrykket ved hjælp af reparationssættet.
WARNI NG
Med et dæk, der er repareret ved hjælp af denne type reparationssæt, må du ikke køre med hastigheder over 80 km/t, og du må højst køre 200 km.Kontakt en TOYOTA-forhandler eller et godkendt værksted for at få skiftet dækket.
Kontrol/justering af dæktryk
Kompressoren kan bruges uden at indsprøjte forseglingsmiddel for at kontrollere og om nødvendigt justere dæktrykket.► Tag ventilhætten af dækket, og opbevar den et rent sted.► Rul røret, der er opbevaret under kompressoren, ud.► Skru røret på ventilen, og stram det godt til.► Kontrollér at kontakten på kompressoren står i positionen "O".► Rul ledningen, der er opbevaret under kompressoren, helt ud.
► Sæt kompressorens stik i bilens 12 V-stik.► Slå tændingen til.
WARNI NG
Det er kun det 12 V-stik, der sidder foran i bilen, som kan bruges til at levere strøm til kompressoren.
NOTIC E
Dæktrykkene er angivet på denne mærkat.


► Start kompressoren ved at stille kontakten i positionen "I", og justér trykket til den værdi, som er angivet på dæktryksmærkaten i bilen. Sænkning af dæktrykket: Tryk på den sorte knap på kompressorrøret tæt på ventiltilslutningen.
WARNI NG
Hvis trykket på 2 bar ikke er nået efter 7 minutter, er det et tegn på, at dækket er beskadiget. Kontakt en TOYOTA-forhandler eller et godkendt værksted for at få assistance.
► Når det korrekte tryk er nået, skal kontakten stilles i positionen "O".► Fjern reparationssættet, og pak det væk.
WARNI NG
Hvis det er nødvendigt at justere trykket i ét eller flere dæk, skal overvågningssystemet for lavt dæktryk initialiseres igen.Der findes flere oplysninger om Registrering af for lavt dæktryk i det relevante afsnit.

194

Sikringsnr.Klasse(A)Funktioner
F1615Tågeforlygter.
F1810Højre fjern-lyslygte.
F1910Venstre fjern-lyslygte.
F2940Forrudeviskere.
12-voltsbatteri
Procedure for start af motoren ved hjælp af et
andet batteri eller opladning af et afladet batteri.
Blysyre-startakkumulatorer
ECO
Batterier indeholder skadelige stoffer som fx svovlsyre og bly.De skal bortskaffes i henhold til gældende regler og må under ingen omstændigheder bortskaffes som husholdningsaffald.Brugte batterier fra fjernbetjeningen og
bilbatterier skal afleveres på et særligt indsamlingssted.
WARNI NG
Beskyt øjne og ansigt, før du håndterer batteriet.Al håndtering af batteriet skal udføres i et godt udluftet område og væk fra åben ild og gnistkilder for at undgå risiko for eksplosion eller brand.Vask hænder bagefter.
WARNI NG
Versioner udstyret med Stop & Start har et 12-volts blysyrebatteri med en specialteknologi og særlige specifikationer.
Det må kun udskiftes hos en TOYOTA-forhandler eller et kvalificeret værksted.
Adgang til batteriet
Batteriet sidder under motorhjelmen.► Åbn motorhjelmen med udløseren inde i bilen og derefter den udvendige sikkerhedspal.► Fastgør støttestangen.

Der er ikke adgang til batteriets minuspol (-).Der er et jordpunkt tæt på batteriet.
NOTIC E
Der findes flere oplysninger om Motorhjelmen og Motoren i de relevante afsnit.
Start med et andet batteri
Når bilens batteri er afladet, kan motoren startes ved hjælp af et backup-batteri (eksternt eller fra
en anden bil) og startkabler eller ved hjælp af en batteribooster.

195
Hvis bilen ikke kan køre
8
WARNI NG
Motoren må aldrig startes ved at tilslutte en batterilader.Brug aldrig en batteribooster på 24 V eller derover.Kontrollér først, at backup-batteriet har en mærkespænding på 12 V og en kapacitet, der mindst svarer til kapaciteten for det afladede batteri.De to biler må ikke berøre hinanden.Sluk for alle enheder, der bruger strøm, på begge biler (audiosystem, viskere, lygter osv.).Kontrollér, at startkablerne ikke befinder sig tæt på bevægelige dele i motoren (ventilator, rem osv.).Pluspolen (+) må ikke tilsluttes, mens motoren kører.


► Kobl det røde kabel til pluspolen (+) på det flade batteri A (ved metalknækket) og derefter til pluspolen (+) på backup-batteriet B eller boosteren.► Kobl den ene ende af det grønne eller sorte kabel til minuspolen (-) på backup-batteriet B eller boosteren (eller til jord på starthjælpsbilen).► Kobl den anden ende af det grønne eller sorte kabel til jord C på den havarerede bil.► Start motoren på starthjælpsbilen, og lad den køre i nogle minutter.► Betjen starteren på den havarerede bil, og lad motoren køre.Hvis motoren ikke starter med det samme, skal du slå tændingen fra og vente et lille stykke tid, før du prøver igen.► Vent, til den går i tomgang igen.► Kobl startkablerne fra i omvendt rækkefølge.► Lad motoren køre i mindst 30 minutter ved at køre i bilen eller lade den holde stille, så batteriet oplades tilstrækkeligt.
WARNI NG
Frakoblingen foretages i omvendt rækkefølge.
NOTIC E
Nogle funktioner, blandt andet Stop & Start, er ikke tilgængelige, hvis batteriet ikke er tilstrækkeligt opladet.
Opladning af batteriet med
en batterilader
For at sikre en optimal levetid for batteriet er det vigtigt, at der opretholdes et tilstrækkeligt opladningsniveau.I nogle situationer kan det være nødvendigt at lade batteriet op:– Bilen bruges mest til korte ture.– Der er ikke kørt i bilen i flere uger.Kontakt en TOYOTA-forhandler eller et godkendt værksted.
WARNI NG
Når du selv skal oplade bilens batteri, må du kun bruge en lader, der er kompatibel med blysyrebatterier med en mærkespænding på 12 V.
WARNI NG
Følg instruktionerne fra producenten af laderen.Polariteten må aldrig vendes.
NOTIC E
Det er ikke nødvendigt at frakoble batteriet.
► Slå tændingen fra.
