F Uvolněte ovládací páku a brzdový pedál.
Od této chvíle lze parkovací brzdu zatahovat
a uvolňovat pouze manuálně pomocí ovládací
p á k y.
Automatický režimu obnovíte zopakováním
tohoto postupu.
Opětovná aktivace automatického režimu je
potvrzena zhasnutím kontrolky na přístrojové
desce.
Nouzové brzdění
Nouzové brzdění smí být používáno pouze
při výjimečných situacích.
V

případě poruchy brzdění pomocí brzdového
pedálu nebo při výjimečných situacích
(například nevolnost řidiče, výuka řízení...)
lze vozidlo zabrzdit přitažením a přidržením
ovládací páky A. K brzdění dochází, když je
ovládací páka přitažená. Pokud se ovládací
páka uvolní, brzdění se přeruší.
Při nouzovém brzdění zajišťují stabilitu vozidla
systémy ABS a CDS.
Při poruše nouzového brzdění se na přístrojové
desce zobrazí hlášení „Parking brake faulty“
(Závada parkovací brzdy).
Šestistupňová mechanická
převodovka
Řazení 5. nebo 6.
rychlostního stupně
F Pro správné zařazení 5. nebo 6. převodového stupně přesuňte řadicí páku
zcela doprava.
Nedodržení těchto doporučení může vést
k nenávratnému poškození převodovky
(nechtěným zařazením 3. nebo 4.
rychlostního stupně).
Řazení zpětného chodu
F Nadzvedněte kroužek pod hlavicí řadicí páky a přesuňte řadicí páku směrem doleva
a poté dopředu.
Zpětný chod zařazujte pouze tehdy, jestliže
vozidlo stojí a motor běží na volnoběžné otáčky.
Z důvodu bezpečnosti a pro usnadnění
n astartování motoru:
-

v
ždy zařaďte neutrál,
-

s
ešlápněte pedál spojky.
V případě poruchy systémů ABS a CDS,
signalizované rozsvícením jedné nebo dvou
kontrolek na přístrojové desce, již není stabilita
vozidla zajišťována.
V takovém případě musí být stabilita vozidla
zajištěna řidičem střídavým „přitahováním a
uvolňováním“ ovládací páky opakovaně až do
zastavení vozidla.
Automatická převodovka
( E AT 6 / E AT 8)
Šestistupňová nebo osmistupňová automatická
převodovka s
impulzní volicí pákou. Nabízí
také dočasný režim manuálního řazení pomocí
řadicích páček za volantem.
6

t]HQt

132

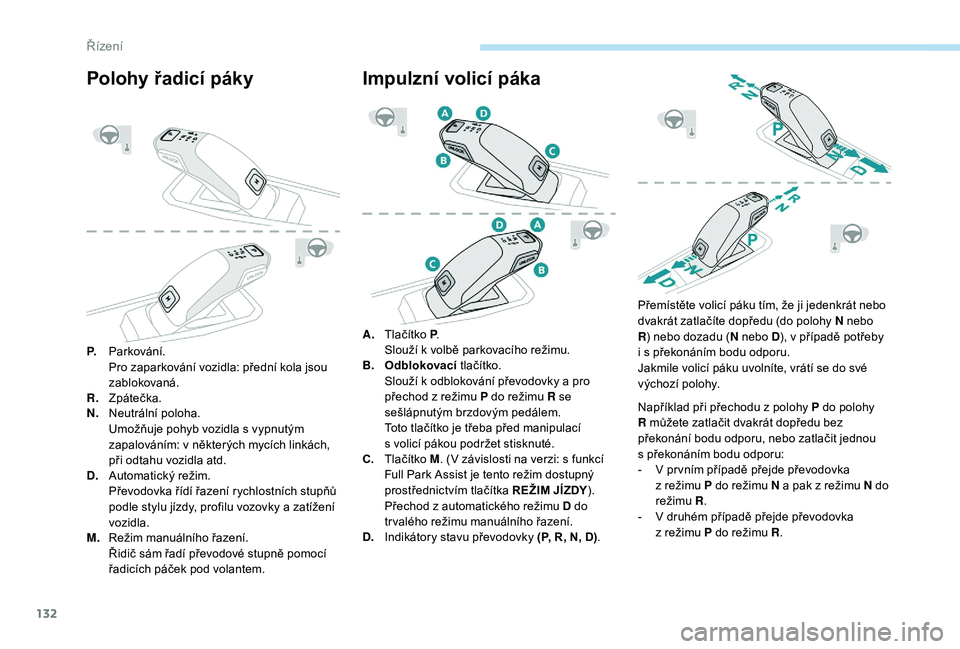

Polohy řadicí páky
P.Parkování.
Pro zaparkování vozidla: přední kola jsou
zablokovaná.
R. Zpátečka.
N. Neutrální poloha.
Umožňuje pohyb vozidla s
vypnutým
zapalováním: v
některých mycích linkách,
při odtahu vozidla atd.
D. Automatický režim.
Převodovka řídí řazení rychlostních stupňů
podle stylu jízdy, profilu vozovky a
zatížení
vozidla.
M. Režim manuálního řazení.
Řidič sám řadí převodové stupně pomocí
řadicích páček pod volantem.
Impulzní volicí páka
A.Tlačítko P .
Slouží k volbě parkovacího režimu.
B. Odblokovací tlačítko.
Slouží k
odblokování převodovky a pro
přechod z
režimu P do režimu R se
sešlápnutým brzdovým pedálem.
Toto tlačítko je třeba před manipulací
s
volicí pákou podržet stisknuté.
C. Tlačítko M . (V
závislosti na verzi: s funkcí
Full Park Assist je tento režim dostupný
prostřednictvím tlačítka REŽIM JÍZDY ).
Přechod z
automatického režimu D do
tr valého režimu manuálního řazení.
D. Indikátory stavu převodovky (P, R, N, D) .Přemístěte volicí páku tím, že ji jedenkrát nebo
dvakrát zatlačíte dopředu (do polohy N nebo
R
) nebo dozadu ( N nebo D), v
případě potřeby
i
s překonáním bodu odporu.
Jakmile volicí páku uvolníte, vrátí se do své
výchozí polohy.
Například při přechodu z
polohy P do polohy
R můžete zatlačit dvakrát dopředu bez
překonání bodu odporu, nebo zatlačit jednou
s
překonáním bodu odporu:
-

V
pr vním případě přejde převodovka
z
režimu P do režimu N a pak z režimu N do
režimu R.
-

V
druhém případě přejde převodovka
z
režimu P do režimu R.
Řízení

134
Zvláštnosti automatického
režimu
převodový stupeň nebo ponechá stávající
stupeň, a to až do dosažení maximálních
povolených otáček motoru.
Ovládací páčky u volantu umožňují řidiči volit
přechodně převodové stupně ručně, pokud to
umožňují rychlost vozidla a otáčky motoru.
Zvláštnosti režimu manuálního
řazení
Ke skutečnému přeřazení z jednoho
převodového stupně na druhý dojde, pouze
pokud to umožňují rychlost vozidla a otáčky
motoru.
Nastartování vozidla
Převodovka volí převodový stupeň, který
nabízí optimální výkon v závislosti na venkovní
teplotě, profilu vozovky, zatížení vozidla a
chování řidiče.
Chcete-li dosáhnout maximálního zrychlení,
aniž byste se dotýkali volicí páky, sešlápněte
pedál akcelerace až k podlaze (funkce kick-
down). Převodovka automaticky zařadí nižší V
poloze P
:
F
Z
cela sešlápněte brzdový pedál.
F
N
astartujte motor.
F
P
ři sešlápnutém brzdovém pedálu stiskněte
tlačítko Unlock (Odblokování).
F
P
řitáhněte páku jednou nebo dvakrát
směrem dozadu pro zvolení automatického
režimu D nebo směrem dopředu pro
zařazení zpětného chodu R .
Při zvoleném režimu N :
F Z cela sešlápněte brzdový pedál.
F N astartujte motor.
F

U
držujte brzdový pedál a odtlačením volicí
páky dozadu zvolte automatický režim D
nebo dopředu, při současném stisknutí
tlačítka Unlock (Odblokování), zvolte
zpětný chod R .

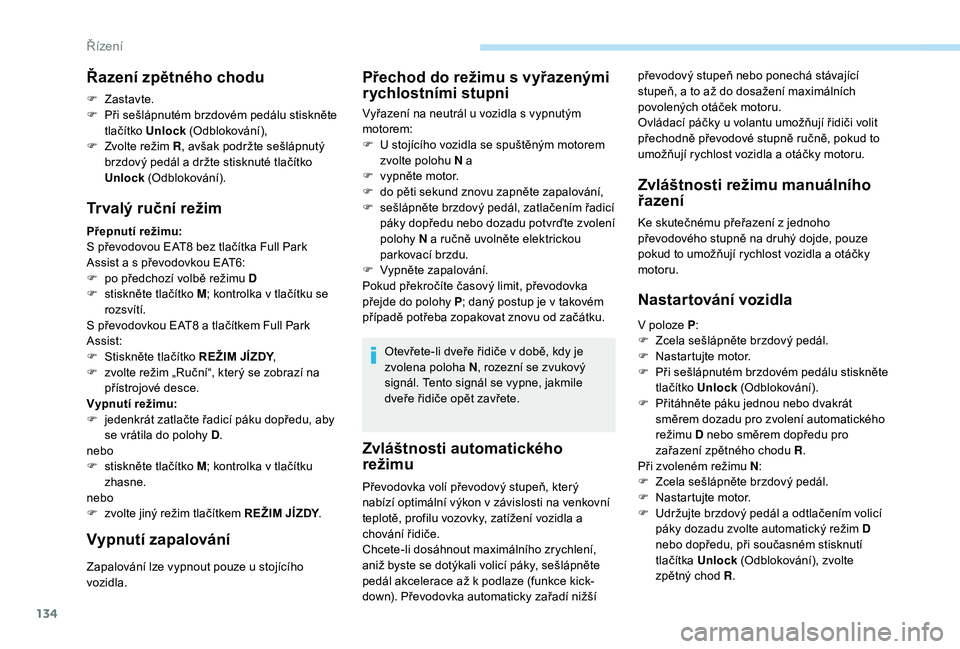

Řazení zpětného chodu
F Zastavte.
F
P ři sešlápnutém brzdovém pedálu stiskněte
tlačítko Unlock (Odblokování),
F

Z
volte režim R , avšak podržte sešlápnutý
brzdový pedál a
držte stisknuté tlačítko
Unlock (Odblokování).
Trvalý ruční režim
Přepnutí režimu:
S převodovou EAT8 bez tlačítka Full Park
Assist a
s převodovkou EAT6:
F

p
o předchozí volbě režimu D
F

s
tiskněte tlačítko M ; kontrolka v tlačítku se
rozsvítí.
S
převodovkou EAT8 a tlačítkem Full Park
Assist:
F

S
tiskněte tlačítko REŽIM JÍZDY ,
F

z
volte režim „Ruční“, který se zobrazí na
přístrojové desce.
Vypnutí režimu:
F

j
edenkrát zatlačte řadicí páku dopředu, aby
se vrátila do polohy
D.
nebo
F

s
tiskněte tlačítko M; kontrolka v
tlačítku
zhasne.
nebo
F

z
volte jiný režim tlačítkem REŽIM JÍZDY .
Vypnutí zapalování
Zapalování lze vypnout pouze u stojícího
v ozidla.
Přechod do režimu s vyřazenými
rychlostními stupni
Vyřazení na neutrál u vozidla s vypnutým
m otorem:
F

U
stojícího vozidla se spuštěným motorem
zvolte polohu
N a
F

v
ypněte motor.
F

d
o pěti sekund znovu zapněte zapalování,
F

s
ešlápněte brzdový pedál, zatlačením řadicí
páky dopředu nebo dozadu potvrďte zvolení
polohy
N

a ručně uvolněte elektrickou
parkovací brzdu.
F

V
ypněte zapalování.
Pokud překročíte časový limit, převodovka
přejde do polohy
P; daný postup je v
takovém
případě potřeba zopakovat znovu od začátku.
Otevřete-li dveře řidiče v
době, kdy je
zvolena poloha
N, rozezní se zvukový
signál. Tento signál se vypne, jakmile
dveře řidiče opět zavřete.
Řízení

135

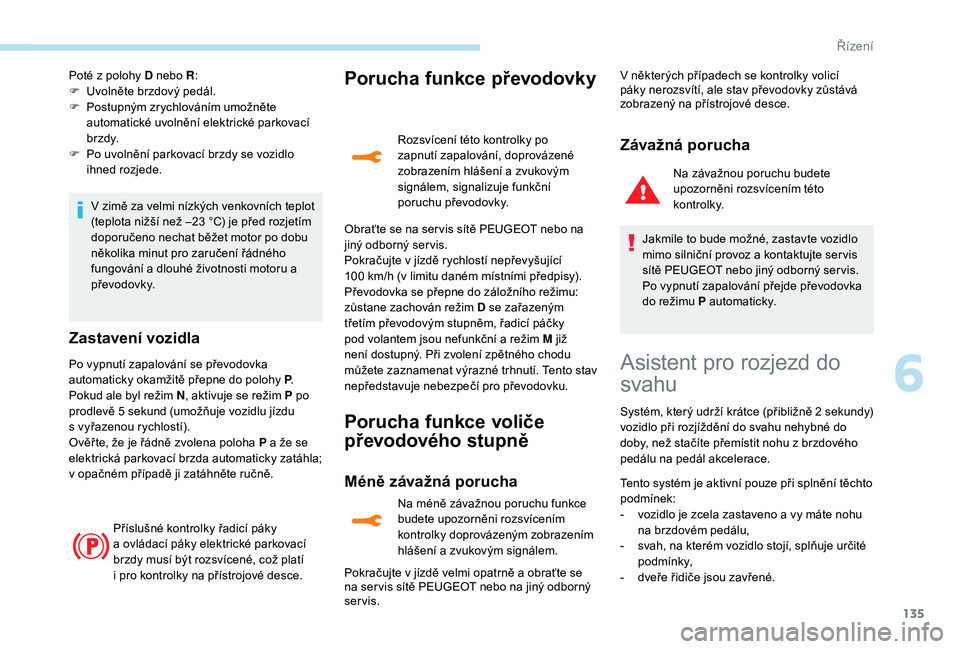

Poté z polohy D nebo R:
F U volněte brzdový pedál.
F

P
ostupným zrychlováním umožněte
automatické uvolnění elektrické parkovací
b r zd y.
F

P
o uvolnění parkovací brzdy se vozidlo
ihned rozjede.
V zimě za velmi nízkých venkovních teplot
(teplota nižší než –23 °C) je před rozjetím
doporučeno nechat běžet motor po dobu
několika minut pro zaručení řádného
fungování a dlouhé životnosti motoru a
převodovky.
Zastavení vozidla
Po vypnutí zapalování se převodovka
automaticky okamžitě přepne do polohy P.
Pokud ale byl režim N , aktivuje se režim P po
prodlevě 5
sekund (umožňuje vozidlu jízdu
s
vyřazenou rychlostí).
Ověř te, že je řádně zvolena poloha
P a že se
elektrická parkovací brzda automaticky zatáhla;
v
opačném případě ji zatáhněte ručně.
Porucha funkce převodovky
Příslušné kontrolky řadicí páky
a ovládací páky elektrické parkovací
brzdy musí být rozsvícené, což platí
i
pro kontrolky na přístrojové desce.
Asistent pro rozjezd do
svahu
Systém, který udrží krátce (přibližně 2 s ekundy)
vozidlo při rozjíždění do svahu nehybné do
doby, než stačíte přemístit nohu z
brzdového
pedálu na pedál akcelerace.
Tento systém je aktivní pouze při splnění těchto
podmínek:
-

v
ozidlo je zcela zastaveno a vy máte nohu
na brzdovém pedálu,
-

s
vah, na kterém vozidlo stojí, splňuje určité
podmínky,
-

d
veře řidiče jsou zavřené.
Rozsvícení této kontrolky po
zapnutí zapalování, doprovázené
zobrazením hlášení a

zvukovým
signálem, signalizuje funkční
poruchu převodovky.
Obraťte se na ser vis sítě PEUGEOT nebo na
jiný odborný ser vis.
Pokračujte v

jízdě rychlostí nepřevyšující
100

km/h (v limitu daném místními předpisy).
Převodovka se přepne do záložního režimu:
zůstane zachován režim D se zařazeným
třetím převodovým stupněm, řadicí páčky
pod volantem jsou nefunkční a

režim M již
není dostupný. Při zvolení zpětného chodu
můžete zaznamenat výrazné trhnutí. Tento stav
nepředstavuje nebezpečí pro převodovku.Porucha funkce voliče
převodového stupně
Méně závažná porucha
Na méně závažnou poruchu funkce
budete upozorněni rozsvícením
kontrolky doprovázeným zobrazením
hlášení a
zvukovým signálem.
Pokračujte v
jízdě velmi opatrně a obraťte se
na ser vis sítě PEUGEOT nebo na jiný odborný
servis.
Závažná porucha
Na závažnou poruchu budete
upozorněni rozsvícením této
ko nt r o l k y.
Jakmile to bude možné, zastavte vozidlo
mimo silniční provoz a kontaktujte ser vis
sítě PEUGEOT nebo jiný odborný ser vis.
Po vypnutí zapalování přejde převodovka
do režimu P automaticky.
V některých případech se kontrolky volicí
páky nerozsvítí, ale stav převodovky zůstává
zobrazený na přístrojové desce.
6
Řízení

137
Jízdní režimy
Nastavení vozidla ECOKomfort
(s Active Suspension Control) Normální
Sport
Ruční
(u

vozidel vybavených automatickou
převodovkou a
systémem
Full Park Assist)
Akcelerátor ÚspornýNormálníNormálníSportNormální
Automatická
převodovka Úsporný
NormálníNormálníSportRuční
Active Suspension
Control Měkké odpružení Měkké odpružení
Normální odpruženíSportovní odpruženíNormální odpružení
Elektrický posilovač
řízení Normální
NormálníNormálníSportNormální
Stop & Start K dispoziciK dispoziciK dispoziciNení k dispozici K dispozici
Ukazatel doporučení
změny rychlostního
stupně Úsporný
NormálníNormálníNormálníNormální
Topení/klimatizace. ÚspornýNormálníNormálníNormálníNormální
Režim „ECO“
Snižuje spotřebu paliva, ale omezuje
výkon topení a
klimatizace i když nejsou
deaktivované.
Jízda na neutrál v
režimu „ECO“: v
závislosti
na verzi, s
převodovkou EAT8, přesun do
režimu „plachtění“ má prioritu – tím se zamezí
brzdění motorem a
přílišnému zpomalování
vozidla. Sundáním nohy z
plynového
pedálu můžete ušetřit palivo a
zpomalovat
s
předstihem. Režim „Komfor t“
(s Active Suspension Control)
Slouží k
pohodlnější jízdě a měkčímu chodu
odpružení.
Režim „Normální“
Slouží k
vyvolání původního nastavení vozidla.
Společně s
funkcí Active Suspension Control
nabízí nejlepší kompromis mezi pohodlím
a
jízdními vlastnostmi.Režim „Spor t“
V závislosti na verzi umožňuje dynamičtější
styl jízdy.
Tr valý „ruční“ režim
(u
vozidel vybavených automatickou
převodovkou a
systémem Full Park Assist)
Souží k
ručnímu řazení pomocí řadicích páček
pod volantem.
6
Řízení

193

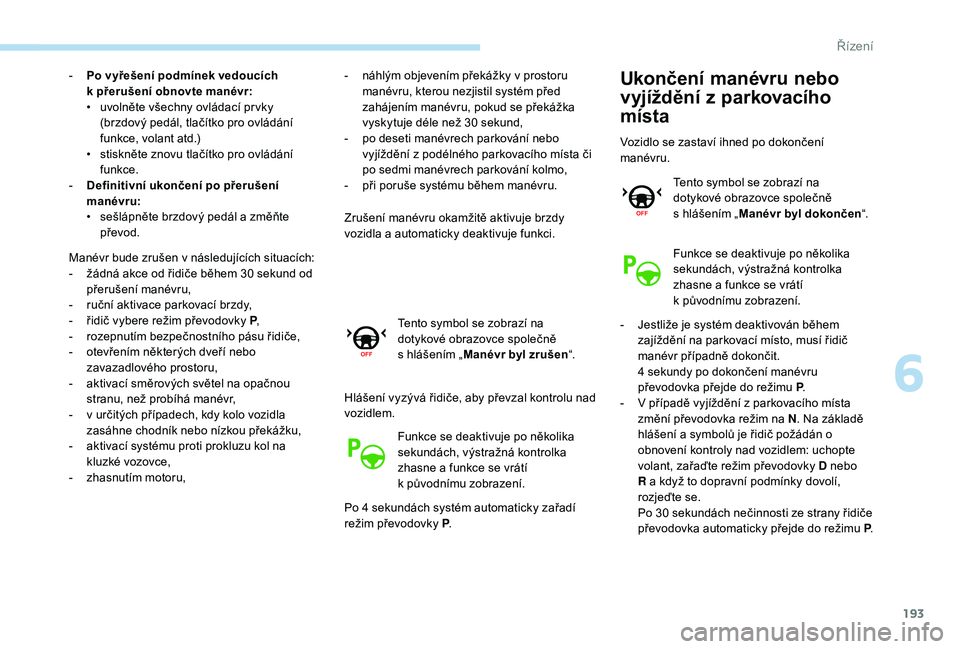

- Po vyřešení podmínek vedoucích k přerušení obnovte manévr:
•

u
volněte všechny ovládací pr vky
(brzdový pedál, tlačítko pro ovládání
funkce, volant atd.)
•

s
tiskněte znovu tlačítko pro ovládání
funkce.
-

D
efinitivní ukončení po přerušení
manévru:
•

s
ešlápněte brzdový pedál a změňte
převod. -
n áhlým objevením překážky v prostoru
manévru, kterou nezjistil systém před
zahájením manévru, pokud se překážka
vyskytuje déle než 30 sekund,
-

p
o deseti manévrech parkování nebo
vyjíždění z podélného parkovacího místa či
po sedmi manévrech parkování kolmo,
-

p
ři poruše systému během manévru.
Zrušení manévru okamžitě aktivuje brzdy
vozidla a automaticky deaktivuje funkci.
Tento symbol se zobrazí na
dotykové obrazovce společně
s
hlášením „Manévr byl zrušen “.
Hlášení vyzývá řidiče, aby převzal kontrolu nad
vozidlem. Funkce se deaktivuje po několika
sekundách, výstražná kontrolka
zhasne a
funkce se vrátí
k
původnímu zobrazení.
Po 4 sekundách systém automaticky zařadí
režim převodovky P .
Manévr bude zrušen v následujících situacích:
-

ž
ádná akce od řidiče během 30 sekund od
přerušení manévru,
-

r
uční aktivace parkovací brzdy,
-

ř
idič vybere režim převodovky P ,
-

r
ozepnutím bezpečnostního pásu řidiče,
-

o
tevřením některých dveří nebo
zavazadlového prostoru,
-

a
ktivací směrových světel na opačnou
stranu, než probíhá manévr,
-

v u
rčitých případech, kdy kolo vozidla
zasáhne chodník nebo nízkou překážku,
-

a
ktivací systému proti prokluzu kol na
kluzké vozovce,
-

z
hasnutím motoru,Ukončení manévru nebo
vyjíždění z
p
arkovacího
místa
Vozidlo se zastaví ihned po dokončení
manévru.
Tento symbol se zobrazí na
dotykové obrazovce společně
s
hlášením „Manévr byl dokončen “.
Funkce se deaktivuje po několika
sekundách, výstražná kontrolka
zhasne a
funkce se vrátí
k
původnímu zobrazení.
-

J
estliže je systém deaktivován během
zajíždění na parkovací místo, musí řidič
manévr případně dokončit.
4 sekundy po dokončení manévru
převodovka přejde do režimu P .
-

V p
řípadě vyjíždění z parkovacího místa
změní převodovka režim na N . Na základě
hlášení a
symbolů je řidič požádán o
obnovení kontroly nad vozidlem: uchopte
volant, zařaďte režim převodovky D nebo
R a
když to dopravní podmínky dovolí,
rozjeďte se.
Po 30 sekundách nečinnosti ze strany řidiče
převodovka automaticky přejde do režimu P .
6
Řízení

209
Mechanická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Automatická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a
na
krátké vzdálenosti. Může být nutné
nechat zkontrolovat stav brzd
i
v období mezi dvěma pravidelnými
prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k

úniku z

okruhu).
Stav opotřebení brzdových
kotoučů/bubnů
Informace o kontrole opotřebení
b rzdových kotoučů poskytnou
pracovníci ser visní sítě PEUGEOT
nebo odborného ser visu.
Elektrická parkovací brzda
Tento systém nevyžaduje žádné
zvláštní kontrolu. V případě
problému však nechejte systém
překontrolovat v
ser visu sítě
PEUGEOT nebo v
jiném
kvalifikovaném ser visu.
Více informací o
elektrické parkovací
brzdě naleznete v
příslušné kapitole.
Kola a pneumatiky
Tlak ve všech pneumatikách včetně
rezer vního kola je třeba kontrolovat
v nezahřátém stavu, a to nejméně
jednou měsíčně a
před delší cestou. Jízda na opotřebených nebo poškozených
pneumatikách snižuje účinnost brzdění
a
ovladatelnost vozidla. Doporučují se
pravidelné prohlídky stavu pneumatik (běhounu
a bočnic) a kontrola usazení ventilů kol.
Při použití rozměru kol a pneumatik, který
neodpovídá předepsaným rozměrům, bude
ovlivněna životnosti pneumatik, otáčení
kol, světlá výška vozidla a přesnost měření
rychloměru. Bude to mít také negativní vliv na
ovladatelnost vozidla.
Osazení přední a zadní nápravy pneumatikami
rozdílných rozměrů může způsobit chybu
načasování fungování systému elektronické
stability (ESC).
Používejte pouze výrobky doporučené
společností PEUGEOT nebo výrobky
ekvivalentní kvality a specifikace.
Pro optimalizaci činnosti důležitých částí,
jako je například brzdový okruh, nabízí
společnost PEUGEOT specifické vybrané
přípravky.
Po mytí vozidla či v
zimních podmínkách
se na brzdových kotoučích a
destičkách
může usadit vlhkost či vytvořit námraza,
což může snížit účinnost brzdění.
Přibrzďujte mírně za jízdy, aby se brzdové
obložení takto vzniklým teplem vysušilo
a
odmrazilo.
Hodnoty tlaku uvedené na štítku platí pro
nezahřáté pneumatiky. Jestliže jste s
vozidlem
jeli déle než 10
minut nebo jste ujeli více než
10

km rychlostí vyšší než 50 km/h, bude nutné
k

hodnotám tlaku huštění pneumatik uvedeným
na štítku přičíst 0,3
barů (30 kPa).
Podhuštěné pneumatiky zvyšují spotřebu
paliva. Nesprávný tlak vzduchu v
pneumatikách
způsobuje předčasné opotřebení pneumatik
a

má negativní vliv na ovladatelnost vozidla na
vozovce – hrozí nebezpečí nehody!
7
Pr
