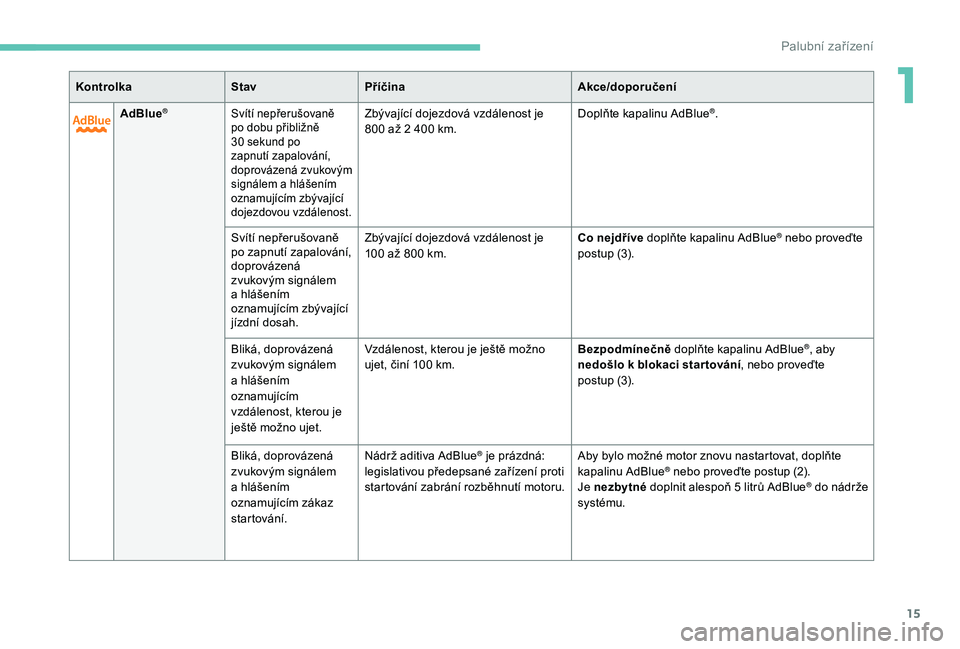

2019 Peugeot 508 dojezd

15
AdBlue®Svítí nepřerušovaně
po dobu přibližně
30 sekund po
zapnutí zapalování,
doprovázená zvukovým
signálem a hlášením
oznamujícím zbývající
dojezdovou vzdálenost.Zbývající dojezdová vzdálenost je
800 až 2 400 km. Doplňte kapalinu AdBlue®.
Svítí nepřerušovaně
po zapnutí zapalování,
doprovázená
zvukovým signálem
a

hlášením
oznamujícím zbývající
jízdní dosah. Zbývající dojezdová vzdálenost je
100

až 800

km. Co nejdříve doplňte kapalinu AdBlue
® nebo proveďte
postup (3).
Bliká, doprovázená
zvukovým signálem
a

hlášením
oznamujícím
vzdálenost, kterou je
ještě možno ujet. Vzdálenost, kterou je ještě možno
ujet, činí 100

km. Bezpodmínečně
doplňte kapalinu AdBlue
®, aby
nedošlo k blokaci star tování , nebo proveďte
postup

(3).
Bliká, doprovázená
zvukovým signálem
a

hlášením
oznamujícím zákaz
startování. Nádrž aditiva AdBlue
® je prázdná:
legislativou předepsané zařízení proti
startování zabrání rozběhnutí motoru. Aby bylo možné motor znovu nastartovat, doplňte
kapalinu AdBlue® nebo proveďte postup (2).
Je nezbytné doplnit alespoň 5
litrů AdBlue® do nádrže
systému.
Kontrolka
StavPříčina Akce/doporučení
1
Palubní zařízení

16
+
+Systém řízení
emisí SCR
Tr vale svítí při zapnutí zapalování,
doprovázeno zvukovým signálem
a
zobrazeným hlášením. Byla zjištěna závada systému pro
snižování emisí SCR.
Tato výstraha zmizí, jakmile se
množství škodlivin ve výfukových
plynech vrátí na běžnou úroveň.
Kontrolka systému AdBlue
® bliká po
zapnutí zapalování společně s tr vale
rozsvícenými kontrolkami údržby
a

autodiagnostiky motoru, zvukovým
signálem a

zobrazeným hlášením
oznamujícím zbývající dojezdovou
vzdálenost. V závislosti na zobrazeném hlášení
můžete pokračovat v jízdě ještě
1
100 km, než se aktivuje zařízení
bránící spuštění motoru. Co nejdříve proveďte (3), aby nedošlo
k blokaci star tování
.
Kontrolka AdBlue
® bliká po zapnutí
zapalování společně s tr vale
rozsvícenými kontrolkami údržby
a

autodiagnostiky motoru, zvukovým
signálem a

zobrazeným hlášením. Imobilizér motoru brání opětovnému
spuštění motoru (pomocí povolené
dojezdové vzdálenosti po potvrzení
poruchy systému řízení emisí).
Aby bylo možné spustit motor,
proveďte
(2).
Kontrolka
Stav PříčinaAkce/doporučení
Deaktivace
automatických
funkcí (s
elektrickou
parkovací
brzdou) Svítí nepřerušovaně.
Funkce „automatického zatažení“ (po
vypnutí motoru) a
„automatického
uvolnění“ jsou vypnuté nebo mají
poruchu.
V případě poruchy je rozsvícení této
kontrolky doprovázeno varovným
hlášením. Jestliže automatické použití/uvolnění již
nejsou možné, proveďte (3).
Brzdu lze zatáhnout nebo uvolnit ručně.
+ Automatické
zatahování
(vozidlo
s

elektrickou
parkovací
brzdou) Tr vale svítí, doprovázeno zobrazeným
hlášením „ Závada parkovací brzdy“.
Funkce automatického zatahování
není dostupná, parkovací brzdu lze
používat pouze v
ručním režimu.Použijte ovládací páku elektrické
parkovací brzdy.
Není-li dostupná ani funkce
automatického uvolnění, proveďte ruční
uvolnění.
Palubní zařízení

24
Zobrazování informací o údržbě
Údaj o ser visu lze zobrazit
p rostřednictvím tlačítka Kontrola/
Diagnostika v
nabídce Řízení/
Voz idlo na dotykové obrazovce.
Ukazatel hladiny
motorového oleje
(podle verze)
U verzí vybavených elektrickým ukazatelem
hladiny oleje je informace o správném množství
oleje v motoru zobrazována jako hlášení na
přístrojové desce po dobu několika sekund
od zapnutí zapalování, a to v
návaznosti na
informace o údržbě.
Ověření množství je platné pouze tehdy,
pokud je vozidlo ve vodorovné poloze
a
jeho motor byl zastaven po dobu
alespoň 30
minut.
Nízká hladina oleje
Tento stav je signalizován zobrazením
hlášení vyzývajícího k doplnění hladiny
a doprovázeného rozsvícením kontrolky
a
zvukovým signálem.
Jestliže nedostatek oleje potvrdí kontrola
pomocí ruční měrky, je nezbytné jej doplnit,
aby nedošlo k
poškození motoru. Více informací o
kontrole množství náplní
naleznete v příslušné kapitole.
Závada měřiče množství oleje
Je signalizována hlášením „
Oil level
measurement invalid “ (Neplatný údaj měření
hladiny oleje) zobrazeným na přístrojové desce.
Obraťte se na dealera PEUGEOT nebo
kvalifikovaný ser vis.
V
případě poruchy elektrické měrky
již není množství oleje v
motoru
kontrolováno.
Není-li systém funkční, je třeba kontrolovat
hladinu motorového oleje pomocí ruční
měrky nacházející se v
motorovém
prostoru.
Více informací o
kontrole množství
náplní naleznete v
příslušné kapitole.
Ukazatel teploty chladicí
kapaliny
Při běžícím motoru:
- v zóně A , je teplota správná,
-

v z
óně B, teplota je příliš vysoká; na
přístrojové desce se rozsvítí tato kontrolka
společně se středovou kontrolkou STOP
a současně se zobrazí příslušné hlášení a
rozezní zvukový signál.
MUSÍTE zastavit, jakmile to bude bezpečné.
Před vypnutím motoru několik minut vyčkejte.
Po vypnutí zapalování otevřete opatrně
kapotu motoru a ověř te hladinu chladicí
kapaliny.
Více informací o
kontrole hladiny
provozních náplní naleznete v
příslušné
kapitole.
Ukazatele dojezdové
vzdálenosti závislé na stavu
AdBlue
®
Tyto ukazatele dojezdové vzdálenosti jsou
přítomné pouze u verzí vozidel se vznětovým
motorem BlueHDi.
Jakmile poklesne množství AdBlue
® v nádrži
n
a úroveň rezer vy nebo je zjištěna porucha
fungování systému pro odstraňování emisí
škodlivin SCR, začne ukazatel po zapnutí
zapalování indikovat informaci o odhadované
vzdálenosti, kterou bude ještě možno ujet před
zablokováním startování motoru.
Palubní zařízení

25
V případě rizika nenastartování
motoru z důvodu nedostatečné
zásoby AdBlue
®
Zařízení bránící nastartování motoru,
které je požadováno příslušnými předpisy,
se aktivuje automaticky, jakmile je nádrž
na AdBlue
® prázdná.
Dojezdová vzdálenost větší než 2 400 km
Po zapnutí zapalování se automaticky
nezobrazí žádná informace o
dojezdu.
Údaj o
dojezdové vzdálenosti lze
zobrazit prostřednictvím tlačítka
Kontrola/Diagnostika v nabídce
Řízení/Vozidlo na dotykové
obrazovce.
Dojezdová vzdálenost mezi 2
400 a 800 km Zbývající dojezdová vzdálenost je
800 a
100 km
Zbývající dojezdová vzdálenost menší než
100 km
Za jízdy se bude hlášení objevovat po ujetí
každých 10
km, dokud nebude nádržka AdBlue
doplněna.
Je nezbytné provést doplnění co nejdříve, ještě
před úplným vyčerpáním nádrže; v
opačném
případě již nebude možné po dalším zastavení
spustit motor.
Odstavení způsobené nedostatkem AdBlue®
Nádrž na kapalinu AdBlue® je prázdná:
legislativou předepsané zařízení proti
startování zabrání rozběhnutí motoru.
K

opětovnému spuštění motoru je
nezbytné doplnit do nádrže minimálně
5

litrů aditiva AdBlue
®.
Více informací o

kapalině AdBlue
®
(motory BlueHDi) a

obzvláště
o

doplňování této kapaliny naleznete
v

příslušné kapitole.
Po zapnutí zapalování se na dobu asi
30

sekund rozsvítí kontrolka, doprovázená
zvukovým signálem a

zobrazením hlášení
(např. „Doplňte AdBlue: startování bude
znemožněno po x

km“), udávajícím dojezdovou
vzdálenost vyjádřenou v

kilometrech.
Po dosažení hladiny rezer vy doporučujeme
provést doplnění co nejdříve. Po zapnutí zapalování se rozsvítí tato
výstražná kontrolka doprovázená zvukovým
signálem (1

pípnutí) a

zobrazením hlášení
(např. „Doplnit AdBlue: startování bude
znemožněno po x

km“) udávajícím dojezdovou
vzdálenost vyjádřenou v

kilometrech.
Za jízdy se budou zvukový signál a zobrazení
hlášení opakovat po ujetí každých 100

km,
dokud nebude provedeno doplnění hladiny.
Je nezbytně nutné provést doplnění co
nejdříve, ještě před úplným vyčerpáním
nádrže; v

opačném případě již nebude možné
nastartovat motor vozidla. Po zapnutí zapalování bliká výstražná
kontrolka, doprovázená zvukovým signálem a
zobrazením hlášení „Doplnit AdBlue: Startování
zakázáno“.
V případě poruchy systému
č ištění výfukových plynů SCR
Zařízení bránící nastartování motoru se
aktivuje automaticky po ujetí 1
100 km
poté, kdy byla potvrzena závada SCR
systému pro omezování emisí škodlivin.
Jakmile to bude možné, nechte systém
zkontrolovat v
ser visu sítě PEUGEOT
nebo v
jiném odborném ser visu.
1
Palubní zařízení

26
V případě zjištění poruchyP okud se jedná o dočasnou poruchu
funkce, výstraha zmizí v
průběhu další
jízdy, po autodiagnostické kontrole
systému čištění výfukových plynů SCR.
Během fáze povolené jízdy (1
100 až 0 km)Za jízdy se bude hlášení zobrazovat každých
30 sekund, dokud bude porucha systému řízení
emisí přetr vávat SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na dealera PEUGEOT
nebo na odborný ser vis.
V
opačném případě již nebudete moci znovu
nastartovat motor vozidla.
Star tování zakázáno
Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.
Abyste mohli znovu nastartovat motor, je
nezbytné se obrátit na ser vis sítě PEUGEOT
nebo na jiný odborný ser vis.
Tyto varovné kontrolky se rozsvítí za doprovodu
zvukového signálu a
současného zobrazení
hlášení „ Závada antiemis. syst.“.
Výstraha se aktivuje za jízdy, jakmile je
porucha funkce zjištěna popr vé, a
poté po
zapnutí zapalování při dalších jízdách, dokud
příčina poruchy přetr vává.
Je-li porucha systému SCR potvrzena (po
50
km, potvrzení je signalizováno tr valým
rozsvícením hlášení upozorňujícího na
poruchu), tyto výstražné kontrolky se rozsvítí
a
rozbliká se výstražná kontrolka AdBlue.
Její blikání bude doprovázet zvukový
signál a
zobrazí se hlášení (např.: „ Závada
antiemis. syst.: Zákaz startování za 300
km“)
udávající dojezdovou vzdálenost vyjádřenou
v
kilometre ch. Při každém zapnutí zapalování se tyto
kontrolky rozsvítí a kontrolka AdBlue bude
blikat, doprovázená zvukovým signálem a
zobrazením hlášení „ Závada antiemis. syst.:
Zákaz startování“.
Ruční test
Tato funkce umožňuje ověřit některé ukazatele
a
zobrazit deník výstrah. Lze k
ní přistoupit pomocí tlačítka
Kontrola/Diagnostika v nabídce
Řízení/Vozidlo na dotykové
obrazovce.
V případě potřeby jsou na přístrojové desce
zobrazeny následující informace:
-
h
ladina motorového oleje,
-
l
hůta zbývající do příští ser visní prohlídky
vozidla,
-
d
ojezdová vzdálenost související s AdBlue
a systémem SCR u verzí vozidel se
vznětovým motorem BlueHDi,
-
a
ktuální výstrahy.
Počitadlo ujeté vzdálenosti
Celková ujetá vzdálenost se zobrazuje po
dobu třiceti sekund po vypnutí zapalování,
při otevření dveří řidiče a
rovněž po zamknutí
a
odemknutí vozidla. V
případě cesty do zahraničí může být
nutné změnit jednotky vzdálenosti (km
nebo míle): zobrazovaná rychlost musí být
uváděna v
oficiální měrné jednotce dané
země (km nebo míle).
Změna jednotek vzdálenosti se provádí
v
nabídce pro konfiguraci obrazovky, když
vozidlo stojí. Tyto informace se zobrazují rovněž
automaticky při každém zapnutí
zapalování.
Palubní zařízení

27
Počitadlo celkové ujeté
vzdálenosti.
Měří celkovou vzdálenost, kterou vozidlo ujelo
od chvíle pr vního uvedení do provozu.
Reostat osvětlení
Tento systém umožňuje přizpůsobovat ručně
intenzitu osvětlení místa řidiče intenzitě
venkovního světla.
S dotykovou obrazovkou 8"
F Stiskem tohoto tlačítka vyberte nabídku Nastavení .
F

V
yberte „ Jas“.
F

S
tisknutím šipek nebo
přesunutím posuvníku nastavte
úroveň jasu.
Nové nastavení se použije okamžitě.
F

S

tisknutím mimo okna nastavení ukončíte. Obrazovku můžete rovněž vypnout.
F
S
tiskem tohoto tlačítka vyberte
nabídku Nastavení .
F
V
yberte „
Dark“.
Displej úplně zhasne.
F
P
ro aktivaci obrazovky se jí znovu dotkněte
(kdekoli na jejím povrchu).S dotykovou obrazovkou 10"Palubní počítač
Zobrazuje informace o aktuální jízdě
( dojezdová vzdálenost, spotřeba paliva,
průměrná rychlost atd.).
Údaje palubního počítače se zobrazují tr vale,
jestliže vyberete režim zobrazování „OSOBNÍ
N A S TAV E N Í “.
Zobrazování údajů na
přístrojové desce
F Stiskem tohoto tlačítka vyberte nabídku Nastavení .
F

V

yberte „ Volby“.
F

V
yberte položku „ Konfigurace
obrazovky “.
F

Z

volte záložku „ Jas“.
F

S
tisknutím šipek nebo
přesunutím posuvníku nastavte
úroveň jasu.
F

S
tisknutím tohoto tlačítka uložte
nastavení a
zavřete je. Obrazovku můžete rovněž vypnout.
F
S
tiskem tohoto tlačítka vyberte
nabídku Nastavení .
F
Z
volte položku Vypnout
obrazovku .
Displej úplně zhasne.
F
P
ro aktivaci obrazovky se jí znovu dotkněte
(kdekoli na jejím povrchu).
1
Palubní zařízení

28
F Pro postupné zobrazování jednotlivých záložek palubního počítače tiskněte tlačítko
umístěné na konci ovladače stěračů .
Ve všech ostatních režimech zobrazení bude
mít stisknutí okraje ovládací páčky stěračů za
následek dočasné zobrazení těchto údajů na
příslušné obrazovce.
-

O
kamžité informace zahrnující:
•

j
ízdní dosah,
•

s
kutečnou spotřebu paliva,
•

p
očitadlo doby využití systému Stop &
Start.
-

T
rasa „ 1“ s
těmito údaji:
•

p
růměrná rychlost,
•

p
růměrná spotřeba paliva,
•

u
jetá vzdálenost,
pro pr vní jízdu.
-

T
rasa „ 2“ s
těmito údaji:
•

p
růměrná rychlost,
•

p
růměrná spotřeba paliva,
•

u
jetá vzdálenost,
pro druhou jízdu.
Vynulování hodnot tras
F Je-li zobrazena požadovaná trasa, stiskněte po dobu delší než 2 sekundy tlačítko na
konci páčky sdruženého ovladače stěračů.
Jízdy „ 1“ a
„2 “ jsou vzájemně nezávislé
a
používají se shodným způsobem.
Vysvětlení několika výrazů…
Dojezd
(míle nebo km) Vzdálenost, kterou je možné ujet
se zbývajícím palivem v
nádrži, a to
v
závislosti na průměrné spotřebě
během několika posledních ujetých
kilometrů.
Tato hodnota může kolísat v
důsledku
změny stylu jízdy nebo profilu vozovky,
při nichž dojde k
velké změně okamžité
s p ot ř e by.
Jakmile je dojezd nižší než 30
km, zobrazují se
pouze čárky.
Po doplnění minimálně 5
litrů paliva je
dojezdová vzdálenost znovu vypočítána a
zobrazí se, pokud je vyšší než 100
km.Jestliže za jízdy svítí nepřetržitě pomlčky
místo čísel, obraťte se na dealera
PEUGEOT nebo kvalifikovaný ser vis.
Okamžitá spotřeba paliva
(km/l, mpg nebo l/100 km)
V ypočítává se za několik posledních
sekund.
Tato informace se zobrazuje až od
rychlosti 30
km/h.
Průměrná spotřeba paliva
(km/l, mpg nebo l/100 km)
V ypočítává se od posledního
vynulování hodnot dané trasy.
Průměrná rychlost
(míle/h nebo km/h)
Vypočítává se od posledního
vynulování hodnot dané trasy.
Ujetá vzdálenost
(míle nebo km)Vypočítává se od posledního
vynulování hodnot dané trasy.
3DOXEQt]D
t]HQt

31
Nabídka Světla pro řízení/Vozidlo
Záložka „Rychlé přístupy“
FunkceKomentáře
„Park Assist“ Aktivace funkce Park Assist.
„Automatické tlumení světlometů“ Aktivace/deaktivace funkce.
„Vizuální parkovací asistent“ Aktivace funkce Visiopark 2.
„Parkovací asistent“ Aktivace/deaktivace funkce.
„Systém bránící prokluzování kol“ Aktivace/deaktivace funkce.
„Detekce poklesu tlaku
v
pneumatikách“ Opakovaná inicializace systému detekce poklesu tlaku
v
pneumatikách.
„Noční vidění“ Aktivace/deaktivace funkce.
„Kontrola/Diagnostika“ Připomenutí termínu kontroly hladiny motorového oleje,
dojezdu AdBlue a
nahuštění pneumatik.
Shrnutí aktuálních upozornění.
„Nastavení r ychlosti“ Aktivace/deaktivace funkce.
Nastavení a
úprava rychlostních limitů pouze pro
programovatelný omezovač rychlosti nebo tempomat. Další informace o
těchto funkcích
naleznete v příslušných kapitolách.
1
Palubní zařízení
