2019 OPEL ZAFIRA C Uživatelská příručka (in Czech)

Úložné prostory71
Před manipulací s krytem
nákladového prostoru zasuňte
zámkovou sponu na obou stranách bezpečnostního pásu do kapsy
u pásu.
Zavření
Kryt zavazadlového prostoru
zatáhněte za rukojeť směrem vzad
a zajistěte jej do příchytek na
stranách.
Otevření
Vyhákněte kryt zavazadlového
prostoru z bočních držáků. Přidržte
rukojeť a kryt zavazadlového
prostoru veďte, dokud nebude zcela
svinut.

72Úložné prostoryVyjmutí
Otevřete kryt zavazadlového
prostoru.
Zatáhněte uvolňovací páku nahoru
a podržte ji. Kryt zavazadlového
prostoru zvedněte na pravé straně a vyjměte jej z příchytek.
Ukládání do zavazadlového
prostoru
Pokud není kryt nákladového
prostoru používán, uložte jej do
úložné schránky v podlaze vozidla.
Otevřete kryt úložné schránky před
zadními výklopnými dveřmi.
Vyjměte kryt zavazadlového prostoru a otočte jím tak, aby odjišťovací páka
směřovala vlevo.
Pouzdro umístěte tak, aby horní
strana směřovala vpřed a aby část
s rukojetí mířila směrem vzhůru.
Kryt zavazadlového prostoru zasuňte do otvoru na pravé straně úložného
prostoru (1) a otočte jím tak, aby
rukojeť naplocho spočívala na
pouzdru (2).
Připevněte kryt nákladového prostoru
do úložné schránky suchým zipem.
Montáž
Zasuňte levou stranu krytu
zavazadlového prostoru do vybrání,
zatáhněte za odjišťovací páčku
směrem vzhůru a přidržte ji, zasuňte
pravou stranu krytu zavazadlového
prostoru a proveďte zajištění.

Úložné prostory73Kryt zadního úložného
prostoru pod podlahou
Kryt podlahy
U verzí bez třetí řady sedadel jsou
pod krytem podlahy osazeny úložné
schránky. Chcete-li je otevřít,
zdvihněte kryt za zadními sedadly
a vyklopte jej vzhůru.
Interiérová ochranná podložka
Interiérová ochranná podložka plní
krycí a ochrannou funkci
zavazadlového prostoru a používá
se, pokud jsou sklopena všechna
nebo jednotlivá sedadla/opěradla.
Složením a rozložením podložky lze
dosáhnout řady různých
individuálních použití.
Interiérová ochranná podložka je
k dispozici ve dvou verzích:
● Standardní ochranná podložka
zakrývá prostor mezi zadními
výklopnými dveřmi a druhou
řadou sedadel, pokud je
sklopená celá třetí řada sedadel
nebo jedno sedadlo.
● Interiérová ochranná podložka
Flex jsou dvě standardní
ochranné podložky spojené
zipem. Zcela zakrývá
zavazadlový prostor, když jsou všechna nebo jednotlivá sedadla
třetí a druhé řady sklopená.
Ochrannou podložku lze složit
a rozložit v podélném směru ze
4 částí (standardní), nebo 8 částí
(podložka Flex) pomocí středového
zipu a v příčném směru ze 4 částí.
Dále je popsáno několik příkladů možného použití podložek.
Před složením či rozložením
podložky musí být z bočních
kolejniček a poutacích ok odstraněny
všechny komponenty. Poutací oka
musí být ve složené poloze.
Zakrytí zavazadlového prostoru mezi
zadními výklopnými dveřmi a druhou
řadou sedadel
je možné jak se standardní
ochrannou podložkou , tak
i ochrannou podložkou Flex složenou
v místě zipu na polovinu (vznikne tak
dvouvrstvá podložka).

74Úložné prostory
Podložka se nachází ve složeném
stavu (čtyři vrstvy) za zdviženými
sedadly třetí řady.
● Sklopte sedadla ve třetí řadě.
● Rozložte části podložky tak, aby její první část byla opřena zezadu
o opěradlo druhé řady sedadel.
● Při sklopení opěradel druhé řady sedadel se pak podložka
automaticky natáhne, a zakryje
tak prostor mezi oběma řadami
sedadel.
● Pokud chcete ponechat jedno sedadlo ve třetí řadě zdvihnuté,
složte podložku v podélném
směru do poloviny.
● Při nakládání těžkých předmětů podložku mírně povytáhněte,
abyste chránili práh
zavazadlového prostoru. Před
zavřením zadních výklopných
dveří přečnívající část podložky
zdvihněte.
Zakrytí zavazadlového prostoru až
k opěradlům předních sedadel
To je možné pouze s ochrannou
podložkou Flex složenou v místě zipu
na polovinu (vznikne tak dvouvrstvá
podložka).
Podložka je rozložena až k sedadlům
druhé řady, viz popis výše.
● Sklopte opěradla druhé řady sedadel.
● Rozložte horní části zdvojené ochranné podložky tak, aby byl
celý zavazadlový prostor zakrytý.

Úložné prostory75První část podložky je nyní
zdvižená a opřená o opěradla
předních sedadel.
● Před zavřením zadních výklopných dveří založte
přečnívající zadní část pod
podložku.
Částečné zakrytí zavazadlového
prostoru
To je možné pouze s ochrannou
podložkou Flex složenou v místě zipu
na polovinu (vznikne tak dvouvrstvá
podložka).
Příklad použití: levé vnější opěradlo
není sklopené
Podložka je rozložena až k sedadlům
druhé řady, jak je popsáno v první
části.
● Sklopte opěradla, která chcete zakrýt.
● Rozepněte zip za zdviženýmopěradlem.
● Roztáhněte podložku tak, aby její
první část byla rozprostřena na
podlaze zavazadlového
prostoru.
● Zdvihněte podélnou část, která je
rozevřena zipem, a přeložte ji
doprostřed.
● Rozložte horní část dvojité podložky na sklopená opěradla.
● Před zavřením zadních výklopných dveří založte
přečnívající zadní část pod
podložku.
Stejným způsobem postupujte,
pokud není sklopeno jedno vnější
a prostřední opěradlo.
Příklad použití: je sklopeno pouze
středové opěradlo
Podložka je rozložena až k sedadlům
druhé řady, jak je popsáno v první
části.
● Sklopte středové opěradlo, které bude zakryto.

76Úložné prostory
● Rozepněte zip po obou stranáchza levým a pravým opěradlem.
● Roztáhněte podložku tak, aby její
první část byla rozprostřena na
podlaze zavazadlového
prostoru.
● Zdvihněte obě podélné části, které jsou rozevřené zipem,
a přeložte je doprostřed.● Potom rozložte malou úzkou část
dvojité podložky na sklopené
prostřední opěradlo.
● Před zavřením zadních výklopných dveří založte
přečnívající zadní část pod
podložku.
Na následujících obrázcích je uvedeno několik dalších příkladů.Příklad pro dlouhé malé předměty,
například lyže.
Příklad pro ochranu boční strany.

Úložné prostory77
Příklad pro zakrytí sklopeného
opěradla ve druhé řadě a jednoho
sklopeného sedadla ve třetí řadě.
Kolejničky a háčky pro
náklad
Nainstalujte háčky do požadované
polohy v kolejničkách: zasuňte háček
do horního žlábku na kolejničce
a zatlačte jej do dolního žlábku.
Poutací oka
Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Systém regulování nákladu FlexOrganizer je flexibilní systém pro
rozdělování zavazadlového prostoru.
Systém se skládá z následujících
částí:
● adaptéry
● síťové kapsy

78Úložné prostory● háčky
● variabilní dělicí síť
Komponenty jsou upevněné ve
vodítkách v obou bočních panelech
pomocí adaptérů a háčků.

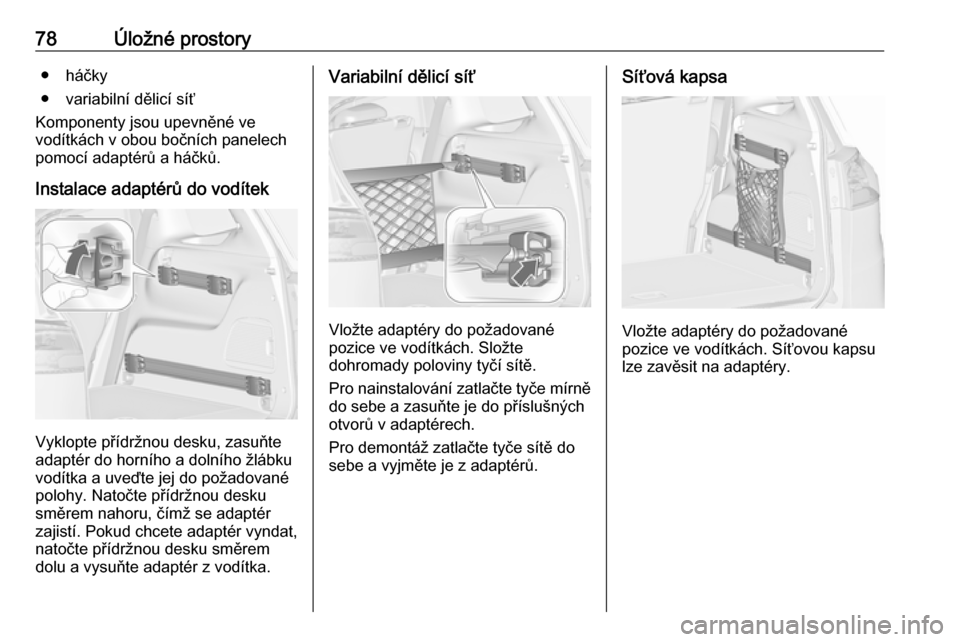

Instalace adaptérů do vodítek
Vyklopte přídržnou desku, zasuňte
adaptér do horního a dolního žlábku
vodítka a uveďte jej do požadované
polohy. Natočte přídržnou desku
směrem nahoru, čímž se adaptér
zajistí. Pokud chcete adaptér vyndat,
natočte přídržnou desku směrem
dolu a vysuňte adaptér z vodítka.
Variabilní dělicí síť
Vložte adaptéry do požadované
pozice ve vodítkách. Složte
dohromady poloviny tyčí sítě.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do příslušných
otvorů v adaptérech.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je z adaptérů.
Síťová kapsa
Vložte adaptéry do požadované
pozice ve vodítkách. Síťovou kapsu
lze zavěsit na adaptéry.
