2019 OPEL ZAFIRA C Uporabniški priročnik

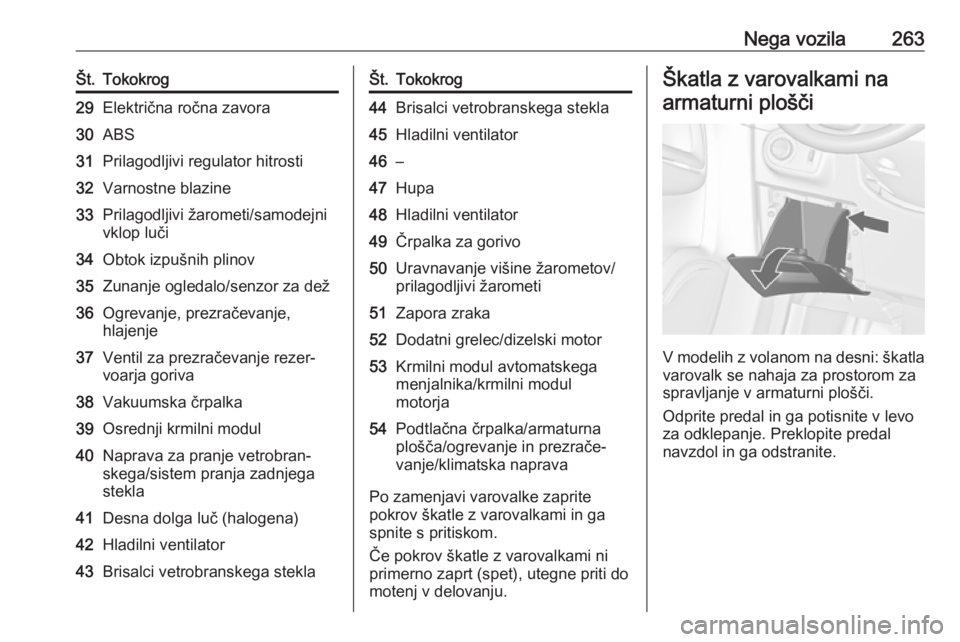

Nega vozila263Št.Tokokrog29Električna ročna zavora30ABS31Prilagodljivi regulator hitrosti32Varnostne blazine33Prilagodljivi žarometi/samodejni
vklop luči34Obtok izpušnih plinov35Zunanje ogledalo/senzor za dež36Ogrevanje, prezračevanje,
hlajenje37Ventil za prezračevanje rezer‐
voarja goriva38Vakuumska črpalka39Osrednji krmilni modul40Naprava za pranje vetrobran‐
skega/sistem pranja zadnjega
stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega steklaŠt.Tokokrog44Brisalci vetrobranskega stekla45Hladilni ventilator46–47Hupa48Hladilni ventilator49Črpalka za gorivo50Uravnavanje višine žarometov/
prilagodljivi žarometi51Zapora zraka52Dodatni grelec/dizelski motor53Krmilni modul avtomatskega
menjalnika/krmilni modul
motorja54Podtlačna črpalka/armaturna
plošča/ogrevanje in prezrače‐
vanje/klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.

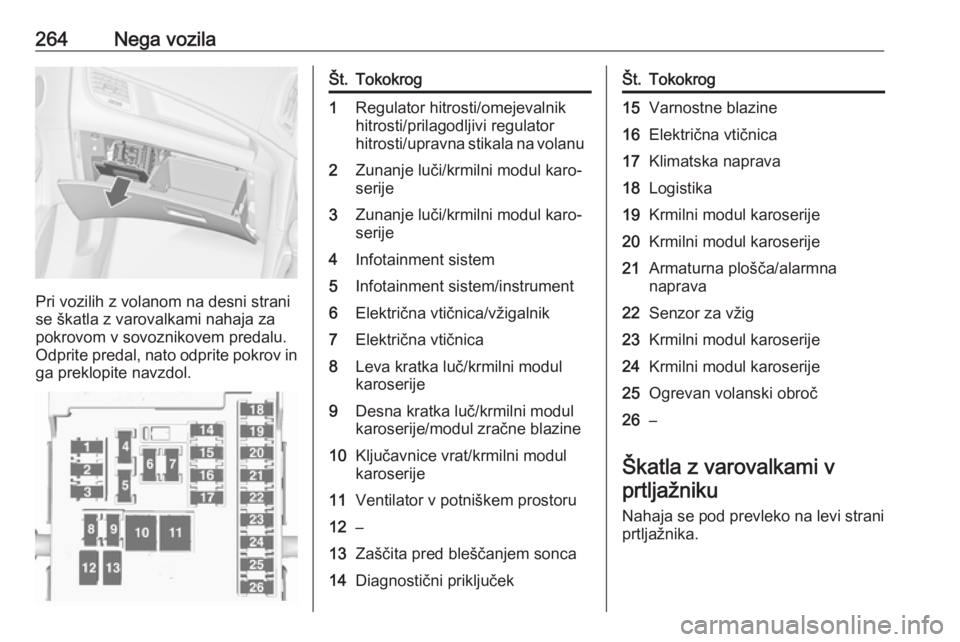

264Nega vozila
Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za pokrovom v sovoznikovem predalu.
Odprite predal, nato odprite pokrov in ga preklopite navzdol.
Št.Tokokrog1Regulator hitrosti/omejevalnik
hitrosti/prilagodljivi regulator
hitrosti/upravna stikala na volanu2Zunanje luči/krmilni modul karo‐
serije3Zunanje luči/krmilni modul karo‐
serije4Infotainment sistem5Infotainment sistem/instrument6Električna vtičnica/vžigalnik7Električna vtičnica8Leva kratka luč/krmilni modul
karoserije9Desna kratka luč/krmilni modul
karoserije/modul zračne blazine10Ključavnice vrat/krmilni modul
karoserije11Ventilator v potniškem prostoru12–13Zaščita pred bleščanjem sonca14Diagnostični priključekŠt.Tokokrog15Varnostne blazine16Električna vtičnica17Klimatska naprava18Logistika19Krmilni modul karoserije20Krmilni modul karoserije21Armaturna plošča/alarmna
naprava22Senzor za vžig23Krmilni modul karoserije24Krmilni modul karoserije25Ogrevan volanski obroč26–
Škatla z varovalkami v
prtljažniku
Nahaja se pod prevleko na levi strani
prtljažnika.

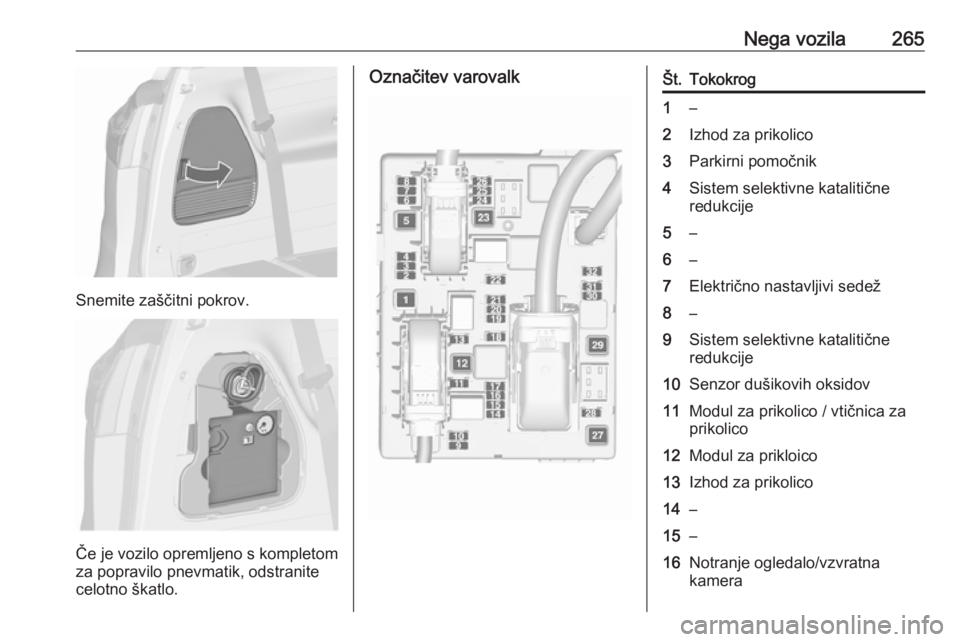

Nega vozila265
Snemite zaščitni pokrov.
Če je vozilo opremljeno s kompletom
za popravilo pnevmatik, odstranite celotno škatlo.
Označitev varovalkŠt.Tokokrog1–2Izhod za prikolico3Parkirni pomočnik4Sistem selektivne katalitične
redukcije5–6–7Električno nastavljivi sedež8–9Sistem selektivne katalitične
redukcije10Senzor dušikovih oksidov11Modul za prikolico / vtičnica za
prikolico12Modul za prikloico13Izhod za prikolico14–15–16Notranje ogledalo/vzvratna
kamera

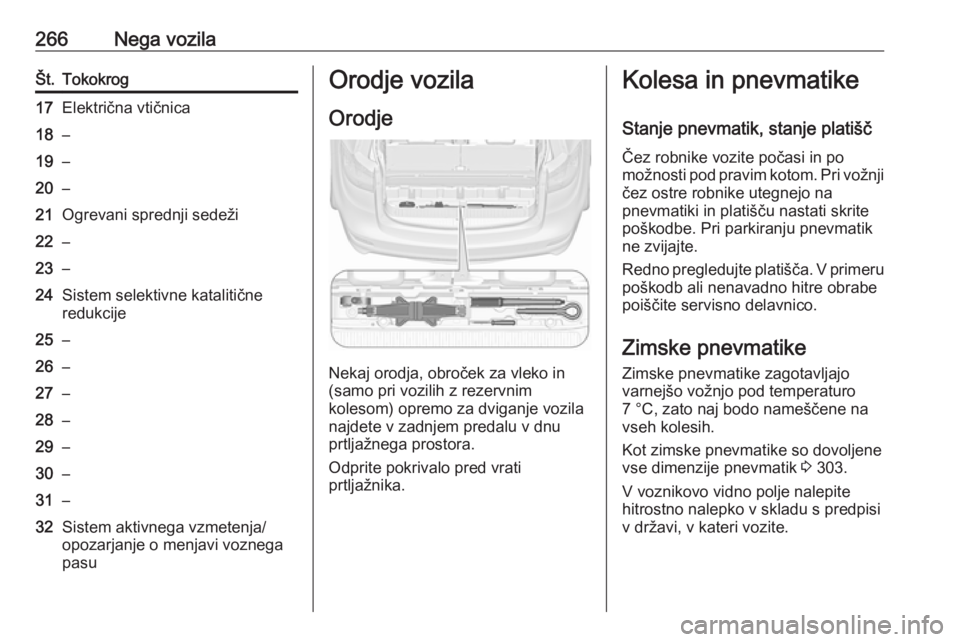

266Nega vozilaŠt.Tokokrog17Električna vtičnica18–19–20–21Ogrevani sprednji sedeži22–23–24Sistem selektivne katalitične
redukcije25–26–27–28–29–30–31–32Sistem aktivnega vzmetenja/
opozarjanje o menjavi voznega
pasuOrodje vozila
Orodje
Nekaj orodja, obroček za vleko in
(samo pri vozilih z rezervnim
kolesom) opremo za dviganje vozila najdete v zadnjem predalu v dnu
prtljažnega prostora.
Odprite pokrivalo pred vrati
prtljažnika.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji
čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °C, zato naj bodo nameščene na
vseh kolesih.
Kot zimske pnevmatike so dovoljene vse dimenzije pnevmatik 3 303.
V voznikovo vidno polje nalepite hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.

Nega vozila267Oznake na pnevmatikahNpr. 215/60 R 16 95 H215:širina pnevmatike v mm60:razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R:vrsta pasu: RadialniRF:tip: RunFlat (samopodporna)16:premer platišča v palcih95:oznaka nosilnosti; npr.: 95
ustreza 690 kgH:hitrostna oznaka
Hitrostna oznaka:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izberite pnevmatiko, ki ustreza
največji hitrosti vašega vozila.
Največjo hitrost je mogoče doseči pri
skupni teži vozila z voznikom (75 kg)
in nosilnostjo 125 kg. Dodatna
oprema lahko zmanjša največjo
hitrost vozila.
Zmogljivost 3 299.
Pnevmatike z določeno smerjo
vrtenja
Pnevmatike nameščajte tako, da se
vrtijo v smeri vožnje. Smer vrtenja je
označena z oznako (npr. s puščico na zunanji strani).
Tlak v pnevmatikah Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.Tlak v pnevmatikah 3 303.
Nalepka s podatki o tlaku v
pnevmatikah na sprednjem levem ali
desnem stebričku vrat navaja
ustrezne tlake polnjenja za originalne
pnevmatike.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo vedno napolnjena s tlakom, ki ustreza
maksimalni obremenitvi vozila.
ECO tlak v pnevmatikah je namenjen
za minimalno porabo goriva.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo pnevmatik.
Tlaki pnevmatik se razlikujejo glede
na različne možnosti. Za pravilno
vrednost tlaka pnevmatik sledite
spodnjemu postopku:
1. Določite identifikacijsko kodo motorja. Podatki motorjev 3 298.
2. Določite ustrezno pnevmatiko.

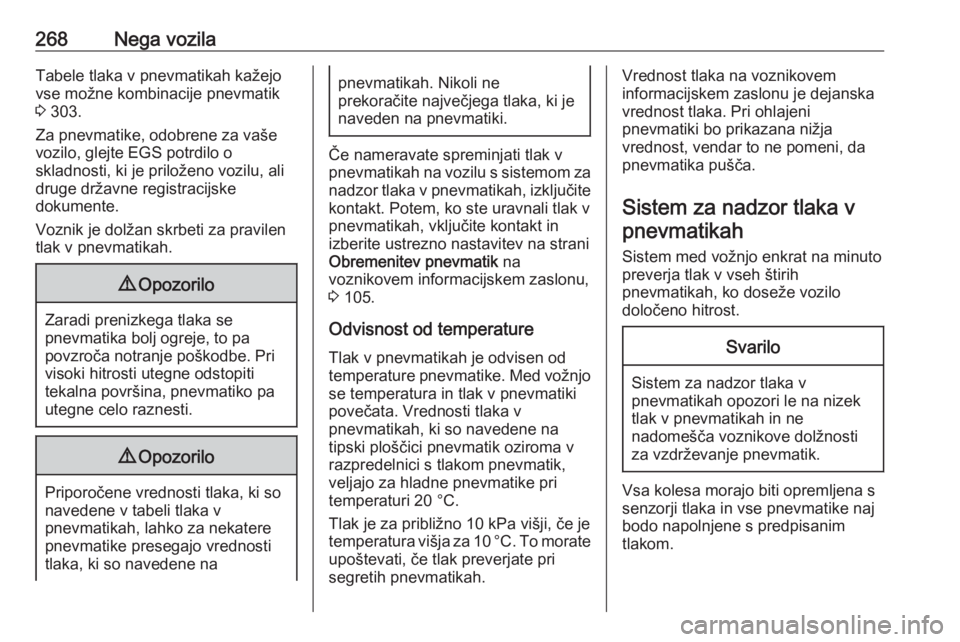

268Nega vozilaTabele tlaka v pnevmatikah kažejo
vse možne kombinacije pnevmatik
3 303.
Za pnevmatike, odobrene za vaše vozilo, glejte EGS potrdilo o
skladnosti, ki je priloženo vozilu, ali
druge državne registracijske
dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
9 Opozorilo
Priporočene vrednosti tlaka, ki so
navedene v tabeli tlaka v
pnevmatikah, lahko za nekatere
pnevmatike presegajo vrednosti
tlaka, ki so navedene na
pnevmatikah. Nikoli ne
prekoračite največjega tlaka, ki je
naveden na pnevmatiki.
Če nameravate spreminjati tlak v
pnevmatikah na vozilu s sistemom za nadzor tlaka v pnevmatikah, izključite
kontakt. Potem, ko ste uravnali tlak v
pnevmatikah, vključite kontakt in
izberite ustrezno nastavitev na strani Obremenitev pnevmatik na
voznikovem informacijskem zaslonu,
3 105.
Odvisnost od temperature
Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo se temperatura in tlak v pnevmatiki
povečata. Vrednosti tlaka v
pnevmatikah, ki so navedene na
tipski ploščici pnevmatik oziroma v
razpredelnici s tlakom pnevmatik,
veljajo za hladne pnevmatike pri
temperaturi 20 °C.
Tlak je za približno 10 kPa višji, če je temperatura višja za 10 °C. To morate upoštevati, če tlak preverjate pri
segretih pnevmatikah.
Vrednost tlaka na voznikovem
informacijskem zaslonu je dejanska
vrednost tlaka. Pri ohlajeni
pnevmatiki bo prikazana nižja
vrednost, vendar to ne pomeni, da
pnevmatika pušča.
Sistem za nadzor tlaka v pnevmatikah
Sistem med vožnjo enkrat na minutopreverja tlak v vseh štirih
pnevmatikah, ko doseže vozilo
določeno hitrost.Svarilo
Sistem za nadzor tlaka v
pnevmatikah opozori le na nizek
tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.

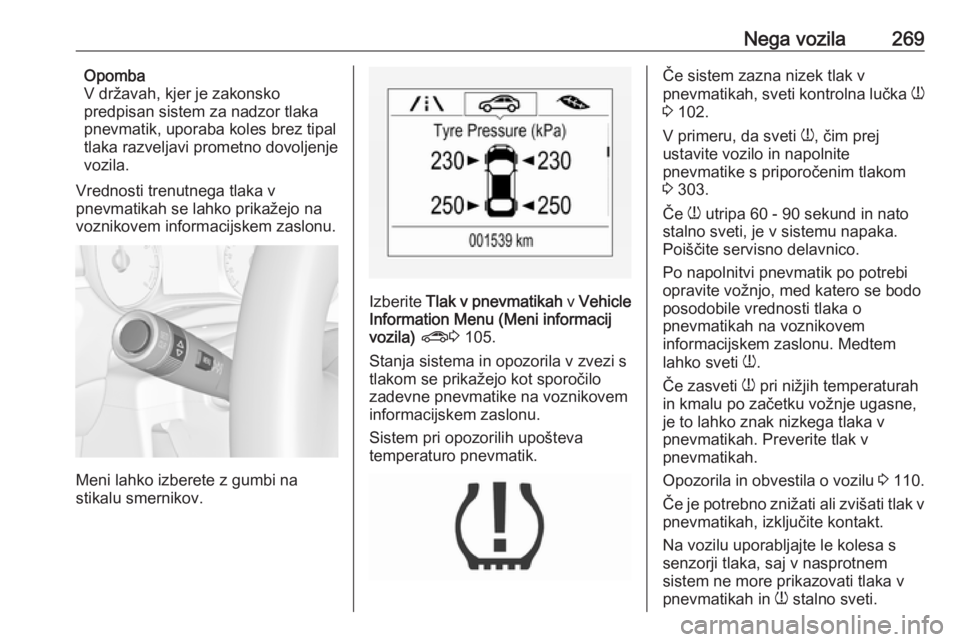

Nega vozila269Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi prometno dovoljenje
vozila.
Vrednosti trenutnega tlaka v
pnevmatikah se lahko prikažejo na
voznikovem informacijskem zaslonu.
Meni lahko izberete z gumbi na
stikalu smernikov.
Izberite Tlak v pnevmatikah v Vehicle
Information Menu (Meni informacij
vozila) ? 3 105.
Stanja sistema in opozorila v zvezi s
tlakom se prikažejo kot sporočilo
zadevne pnevmatike na voznikovem
informacijskem zaslonu.
Sistem pri opozorilih upošteva
temperaturo pnevmatik.
Če sistem zazna nizek tlak v
pnevmatikah, sveti kontrolna lučka w
3 102.
V primeru, da sveti w, čim prej
ustavite vozilo in napolnite
pnevmatike s priporočenim tlakom
3 303.
Če w utripa 60 - 90 sekund in nato
stalno sveti, je v sistemu napaka. Poiščite servisno delavnico.
Po napolnitvi pnevmatik po potrebi
opravite vožnjo, med katero se bodo
posodobile vrednosti tlaka o
pnevmatikah na voznikovem
informacijskem zaslonu. Medtem
lahko sveti w.
Če zasveti w pri nižjih temperaturah
in kmalu po začetku vožnje ugasne,
je to lahko znak nizkega tlaka v
pnevmatikah. Preverite tlak v
pnevmatikah.
Opozorila in obvestila o vozilu 3 110.
Če je potrebno znižati ali zvišati tlak v
pnevmatikah, izključite kontakt.
Na vozilu uporabljajte le kolesa s
senzorji tlaka, saj v nasprotnem
sistem ne more prikazovati tlaka v
pnevmatikah in w stalno sveti.

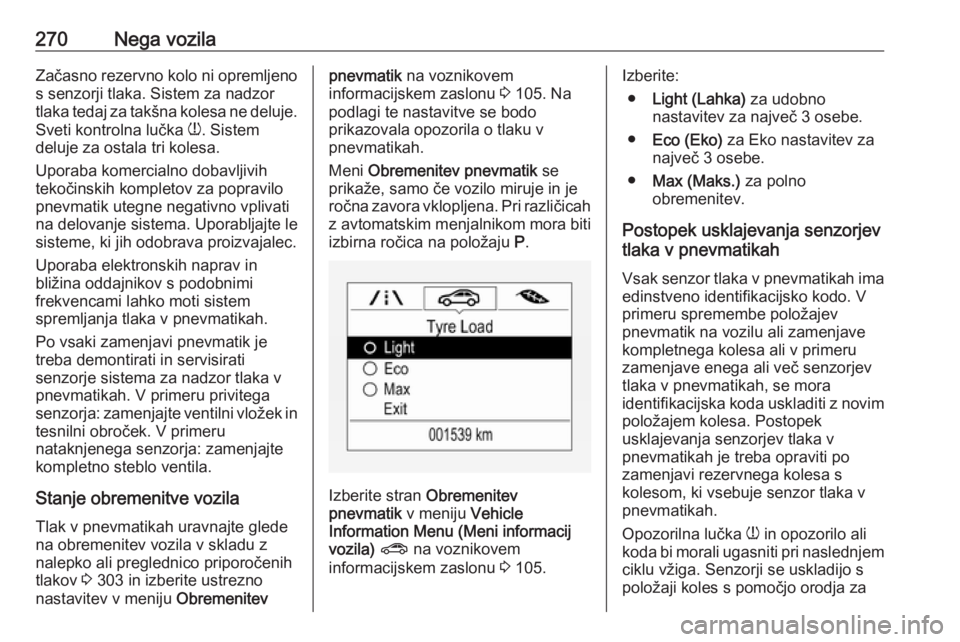

270Nega vozilaZačasno rezervno kolo ni opremljenos senzorji tlaka. Sistem za nadzor
tlaka tedaj za takšna kolesa ne deluje.
Sveti kontrolna lučka w. Sistem
deluje za ostala tri kolesa.
Uporaba komercialno dobavljivih
tekočinskih kompletov za popravilo
pnevmatik utegne negativno vplivati
na delovanje sistema. Uporabljajte le
sisteme, ki jih odobrava proizvajalec.
Uporaba elektronskih naprav in
bližina oddajnikov s podobnimi
frekvencami lahko moti sistem
spremljanja tlaka v pnevmatikah.
Po vsaki zamenjavi pnevmatik je
treba demontirati in servisirati
senzorje sistema za nadzor tlaka v
pnevmatikah. V primeru privitega
senzorja: zamenjajte ventilni vložek in
tesnilni obroček. V primeru
nataknjenega senzorja: zamenjajte
kompletno steblo ventila.
Stanje obremenitve vozilaTlak v pnevmatikah uravnajte gledena obremenitev vozila v skladu z
nalepko ali preglednico priporočenih
tlakov 3 303 in izberite ustrezno
nastavitev v meniju Obremenitevpnevmatik na voznikovem
informacijskem zaslonu 3 105. Na
podlagi te nastavitve se bodo
prikazovala opozorila o tlaku v
pnevmatikah.
Meni Obremenitev pnevmatik se
prikaže, samo če vozilo miruje in je
ročna zavora vklopljena. Pri različicah
z avtomatskim menjalnikom mora biti izbirna ročica na položaju P.
Izberite stran Obremenitev
pnevmatik v meniju Vehicle
Information Menu (Meni informacij
vozila) ? na voznikovem
informacijskem zaslonu 3 105.
Izberite:
● Light (Lahka) za udobno
nastavitev za največ 3 osebe.
● Eco (Eko) za Eko nastavitev za
največ 3 osebe.
● Max (Maks.) za polno
obremenitev.
Postopek usklajevanja senzorjev
tlaka v pnevmatikah
Vsak senzor tlaka v pnevmatikah ima edinstveno identifikacijsko kodo. V
primeru spremembe položajev
pnevmatik na vozilu ali zamenjave
kompletnega kolesa ali v primeru
zamenjave enega ali več senzorjev
tlaka v pnevmatikah, se mora
identifikacijska koda uskladiti z novim
položajem kolesa. Postopek
usklajevanja senzorjev tlaka v
pnevmatikah je treba opraviti po
zamenjavi rezervnega kolesa s
kolesom, ki vsebuje senzor tlaka v
pnevmatikah.
Opozorilna lučka w in opozorilo ali
koda bi morali ugasniti pri naslednjem
ciklu vžiga. Senzorji se uskladijo s
položaji koles s pomočjo orodja za
