Page 105 of 339

Prietaisai, valdymo įtaisai103ŠviečiaSistemos gedimas.Kreipkitės į dirbtuves.
Blykčioja Sistema persijungia į simetrines
artimąsias šviesas.
Įjungus uždegimą, kontrolinis
indikatorius f mirksi dar apie
keturias sekundes, primindamas apie simetrinių priekinių žibintų veikimą
3 122.
Priekiniai rūko žibintai
> šviečia žaliai.
Priekinis rūko žibintas įjungtas 3 125.
Galinis rūko žibintas r šviečia geltonai.
Užpakalinis rūko žibintas įjungtas
3 125.Pastovaus greičio
palaikymo sistema
m šviečia baltai arba žaliai.
Šviečia baltai
Sistema įjungta.
Šviečia žaliai
Pastovaus greičio palaikymo sistema suaktyvinta. Nustatytas greitis
pateikiamas vairuotojo informacijos
centre.
Pastovaus greičio palaikymo sistema
3 214.
Prisitaikanti pastovaus greičio palaikymo sistema
m šviečia baltai arba žaliai.
Vairuotojo informacijos centre
užsidega C.
m šviečia baltai
Sistema įjungta.m šviečia žaliai
Prisitaikanti pastovaus greičio
palaikymo sistema suaktyvinta.
Kai įjungiama arba aktyvinama
prisitaikanti pastovaus greičio
palaikymo sistema, vairuotojo
informacijos centre pasirodo C su
nustatytu greičiu.
Prisitaikanti pastovaus greičio
palaikymo sistema 3 217.
Priekyje aptiktas automobilis
A šviečia žaliai.
Šviečia žaliai Toje pačioje eismo juostoje priekyje
aptiktas automobilis.
Prisitaikanti pastovaus greičio
palaikymo sistema 3 217,
susidūrimo su priekyje esančia
kliūtimi perspėjimas 3 224.
Page 106 of 339

104Prietaisai, valdymo įtaisaiGreičio ribotuvasKai aktyvus greičio ribotuvas,
vairuotojo informacijos centre šviečia
L . Nustatytas greitis pateikiamas
šalia ženklo L.
Greičio ribotuvas 3 216.
Eismo ženklų pagelbiklis Kontrolinis indikatorius L informuoja
apie aptiktus kelio ženklus.
Pagalbinė kelio ženklų sistema
3 237.
Atidarytos durelės h šviečia raudonai.
Atidarytos durys arba bagažinės
durys.Ekranai
Vairuotojo informacijos centras
Vairuotojo informacijos centras yra prietaisų grupėje.
Naudojantis mygtukais posūkio
signalo svirtelėje, vairuotojo
informacijos centre pasirenkami
toliau nurodyti meniu:● kelionės / degalų informacija, kurią parodo ;, žr. toliau
pateiktą aprašymą
● automobilio informacija, kurią parodo ?, žr. toliau pateiktą
aprašymą
● ekonomijos informacijos meniu, kurį parodo @, žr. toliau
pateiktą aprašymą
Prireikus pateikiamos tokios
indikacijos:
● įspėjamieji pranešimai 3 110
● pavarų perjungimo indikacija 3 100
● važiavimo režimo indikacija 3 204
● slėgio padangose įspėjimas 3 277
● saugos diržo priminimo indikacija
3 97
● techninės priežiūros informacija 3 93
Kai kurių iš pateikiamų funkcijų
rodinys priklauso nuo to, ar
automobilis stovi, ar važiuoja. Kai
kurios funkcijos pasiekiamos tik
automobiliui važiuojant.
Page 107 of 339

Prietaisai, valdymo įtaisai105Meniu ir funkcijų pasirinkimas
Meniu ir funkcijas pasirinkti galima su mygtukais posūkio signalo svirtyje.
Paspausdami MENU pereisite iš
vieno meniu į kitą arba grįšite iš
pomeniu į aukštesnį meniu lygį.
Pasukite reguliavimo ratuką, kad
pasirinktumėte pagrindinio meniu pomeniu arba nustatytumėte skaitinę
vertę.
Spustelėkite SET/CLR, kad
pasirinktumėte ir patvirtintumėte
funkciją.
Jei reikia, vairuotojo informacijos
centre parodomi automobilio ir
priežiūros pranešimai. Patvirtinkite
pranešimus, spustelėdami SET/CLR.
Automobilio pranešimai 3 110.
Informacija apie kelionę /
degalus ;
Galimi puslapiai: ● skaitmeninis transporto priemonės greitis
● kelionės odometras
● vidutinės degalų sąnaudos
● vidutinis automobilio greitis
● momentinės degalų sąnaudos
● degalų likutis (atstumas)
● degalų likutis (atstumas), „Bi- Fuel“ variklis
● degalų lygis, „Bi-Fuel“ variklis ● laikmatis
Skaitmeninis automobilio greitis
Rodoma momentinio greičio skaitinė
reikšmė.
Page 108 of 339

106Prietaisai, valdymo įtaisaiKelionės odometras
Kelionės hodometras rodo
nuvažiuotą atstumą nuo konkrečios
atstatos.
Kelionės hodometras skaičiuoja iki
9 999 km ir tada vėl pradeda nuo 0.
Pasukite reguliavimo ratuką, kad
pasirinktumėte 1 arba 2 kelionės
puslapį.
Kad nustatytumėte iš naujo,
peržiūrėdami šį puslapį paspauskite ir
kelias sekundes palaikykite
SET/CLR .
1 ir 2 kelionės puslapio informaciją
galima nustatyti iš naujo atskirai, kai
aktyvus atitinkamas ekranas.
Vidutinės degalų sąnaudos
Sąnaudų vidurkio atvaizdavimas. Bet
kuriuo metu galima nustatyti pradinę
matavimo būseną ir pradėti naudojant numatytąją vertę.
Kad nustatytumėte iš naujo,
peržiūrėdami šį puslapį paspauskite ir kelias sekundes palaikykite
SET/CLR .1 ir 2 kelionės puslapio informaciją
galima nustatyti iš naujo atskirai, kai
aktyvus atitinkamas ekranas.
Vidutinis automobilio greitis
Vidutinio greičio atvaizdavimas.
Matavimą galima nustatyti iš naujo
bet kuriuo metu.
Kad nustatytumėte iš naujo,
peržiūrėdami šį puslapį paspauskite ir kelias sekundes palaikykite
SET/CLR .
1 ir 2 kelionės puslapio informaciją
galima nustatyti iš naujo atskirai, kai
aktyvus atitinkamas ekranas.
Momentinės degalų sąnaudos
Momentinių sąnaudų ekranas.
Galimas nuvažiuoti atstumas iki kito degalų pildymo
Galimas nuvažiuoti atstumas iki kito degalų bako papildymo
skaičiuojamas pagal dabartinį lygį
degalų bake ir dabartines sąnaudas.
Ekrane rodomos vidutinės reikšmės.
Pripildžius degalų po nedidelio
uždelsimo automobilis atnaujins
atstumus automatiškai.Nusekus degalų lygiui bake, ekrane
pasirodo pranešimas ir degalų
matuoklyje įsijungia kontrolinis
indikatorius Y.
Prireikus nedelsiant papildyti baką,
ekrane pasirodo ir lieka įspėjamasis pranešimas. Papildomai degalų
matuoklyje ima mirksėti kontrolinis
indikatorius Y 3 102.
Degalų likutis (atstumas), „Bi-Fuel“
variklis
Apytikslio degalų likučio (įveikiamo
atstumo) rodinys. Apie žemą degalų lygį bet kuriame bake informuojaatitinkamoje sekcijoje rodomas
ženklas Low (Žemas) .
Page 109 of 339

Prietaisai, valdymo įtaisai107Degalų lygis
Degalų lygio rodinys (procentais).
Chronometras
Norėdami naudotis, vykdykite ekrane
pateiktas instrukcijas.
„AdBlue“
Nurodomas apytikslis „AdBlue“ lygis.
Procentinis dydis reiškia „AdBlue“
likutį. Be to, nurodoma, ar lygis
pakankamas, ar žemas.
Informacija apie transporto
priemonę ?
Galimi puslapiai: ● vienetai
● įspėjimas apie greitį
● likusios variklio alyvos eksploatacijos trukmės indikacija
● slėgis padangose
● padangų apkrova
● sekimo atstumas
● pagalbinė kelio ženklų sistemaVienetai
Kol rodomas puslapis, paspauskite
mygtuką SET/CLR . Sukdami
reguliavimo ratuką, pasirinkite britų
(1) arba metrinę (3) matavimo vienetų
sistemą. Paspauskite SET/CLR
matavimo vienetams nustatyti.
Įspėjimas apie greitį
Įspėjimo apie greitį funkcija perspėja
vairuotoją, kai viršijamas nustatytas
greitis.
Kad nustatytumėte įspėjimą apie
greitį, kai rodomas puslapis,
spustelėkite SET/CLR. Pasukite
reguliavimo ratuką vertei pasirinkti.
Spustelėkite SET/CLR greičiui
nustatyti.
Viršijus pasirinktą greičio apribojimą,
pasigirsta įspėjamasis garsinis
signalas. Nustačius greitį, šią funkciją
galima išjungti, šio puslapio žiūrėjimo
metu spustelint SET/CLR.
Likusi alyvos eksploatacijos trukmė
Parodo apytikslę likusią alyvos
naudingos eksploatacijos trukmę.
Skaičius procentais reiškia likusią
alyvos eksploatacijos trukmę ir
nurodo, kada reikia keisti alyvą ir filtrą 3 93.
Padangų slėgis
Šiame puslapyje vairuojant rodomos
slėgio vertės visose padangose
3 277.
Padangų apkrova
Slėgio padangose kategoriją pagal
faktinį slėgį padangose galima
pasirinkti 3 277.
Page 110 of 339

108Prietaisai, valdymo įtaisaiSekimo atstumas
Parodo atstumą (sekundėmis) iki
priešais judančios transporto
priemonės 3 228. Jei aktyvi
prisitaikanti pastovaus greičio
palaikymo sistema, šiame puslapyje
vietoj to rodomas sekimo atstumas.
Pagalbinė kelio ženklų sistema
Parodo esamoje maršruto dalyje aptiktus kelio ženklus 3 237.
Ekonomijos informacijos
meniu @
Galimi puslapiai: ● ekonomijos tendencija
● ekonomijos indeksas
● pagrindiniai vartotojaiEkonomijos tendencija
Parodo vidutinių sąnaudų dinamiką
per pastaruosius 50 km. Užpildyti
segmentai vaizduoja sąnaudas 5 km intervalais ir perteikia topografijos bei vairavimo stiliaus įtaką degalų
sąnaudoms.
Grafiką galima nustatyti iš naujo,
paspaudžiant SET/CLR.
Ekonomijos indeksas
Dabartinės degalų sąnaudos
vaizduojamos ekonomijos skalėje.
Kad važiuotumėte ekonomiškai,
pritaikykite vairavimo stilių taip, kad
užpildyti segmentai būtų srityje ECO.
Kuo daugiau segmentų užpildyta, tuo
didesnės degalų sąnaudos.
Tuo pat metu rodoma vidutinė
sąnaudų vertė.
Pagrindiniai vartotojai
Mažėjančia tvarka rodomas
didžiausių įjungtų energijos vartotojų
(komforto įrangos) sąrašas. Kartu
pateiktas degalų taupymo
potencialas.
Vairuojant netolygiai, automatiškai
įjungiama galinio lango šildymo
funkcija, kad būtų padidinta variklio
apkrova. Tokiu atveju vairuotojo
nesuaktyvinta galinio lango šildymo funkcija parodoma kaip vienas iš
didžiausių energijos vartotojų.
Informacijos ekranas
Informacijos ekranas įrengtas
prietaisų skydelyje, šalia prietaisų
grupės.
Transporto priemonėje įrengtas
7 colių „R 4.0 IntelliLink“ ekranas su
jutikline funkcija.
Page 111 of 339

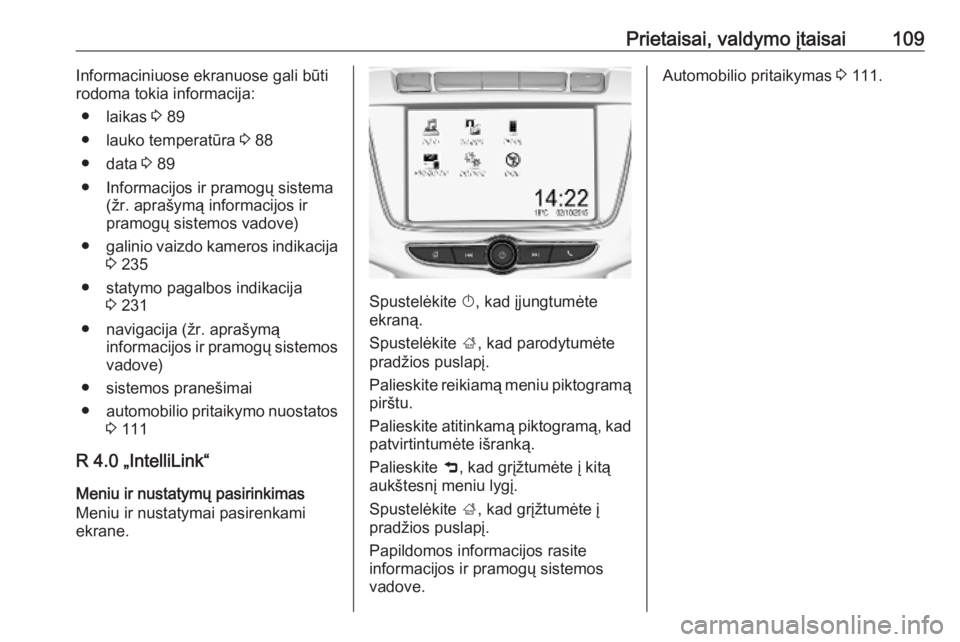

Prietaisai, valdymo įtaisai109Informaciniuose ekranuose gali būti
rodoma tokia informacija:
● laikas 3 89
● lauko temperatūra 3 88
● data 3 89
● Informacijos ir pramogų sistema (žr. aprašymą informacijos ir
pramogų sistemos vadove)
● galinio vaizdo kameros indikacija
3 235
● statymo pagalbos indikacija 3 231
● navigacija (žr. aprašymą informacijos ir pramogų sistemosvadove)
● sistemos pranešimai
● automobilio pritaikymo nuostatos
3 111
R 4.0 „IntelliLink“ Meniu ir nustatymų pasirinkimasMeniu ir nustatymai pasirenkami
ekrane.
Spustelėkite X, kad įjungtumėte
ekraną.
Spustelėkite ;, kad parodytumėte
pradžios puslapį.
Palieskite reikiamą meniu piktogramą
pirštu.
Palieskite atitinkamą piktogramą, kad patvirtintumėte išranką.
Palieskite 9, kad grįžtumėte į kitą
aukštesnį meniu lygį.
Spustelėkite ;, kad grįžtumėte į
pradžios puslapį.
Papildomos informacijos rasite
informacijos ir pramogų sistemos
vadove.
Automobilio pritaikymas 3 111.
Page 112 of 339

110Prietaisai, valdymo įtaisaiAutomobilio pranešimaiPranešimai daugiausiai pateikiami
vairuotojo informacijos centre. Kai
kuriais atvejais jie pateikiami kartu su
įspėjimu ir įspėjamuoju garsiniu
signalu.
Transporto priemonės ir
priežiūros pranešimai vairuotojo
informacijos centre
Automobilio pranešimai rodomi kaip
tekstas. Vykdykite pranešimuose
pateikiamas instrukcijas.
Paspauskite SET/CLR, MENU arba
pasukite reguliavimo ratuką ir patvirtinkite pranešimą.
Pranešimai informacijos ekrane
Informacijos ekrane papildomai
pateikiami svarbūs pranešimai. Kai
kurie pranešimai rodomi tik kelias
sekundes.
Įspėjamieji garsiniai signalai Jei vienu metu pasirodo keli įspėjimai,
pasigirsta tik vienas įspėjamasis
garsinis signalas.
Užvedant variklį ar važiuojant
Garsinis signalas, įspėjantis apie
neprisisegtus saugos diržus, turi
pirmumą prieš bet kuriuos kitus
įspėjimo garsinius signalus.
● Jei nėra prisegtas saugos diržas.
● Jei pradedant judėti nėra visiškai
uždarytos bagažinės durys arba dangtis.
● Jei viršytas tam tikras greitis su įjungtu stovėjimo stabdžiu.● Jei automatiškai išaktyvinamaprisitaikanti pastovaus greičiopalaikymo sistema.
● Jei pernelyg arti priartėjama prie priekyje važiuojančio
automobilio.
● Jei viršijamas suprogramuotas arba maksimalus greitis.
● Jei vairuotojo informacijos centre
atsiranda įspėjimo pranešimas.
● Jei statymo jutikliai aptiko objektą.
● Jei netyčia persirikiuojama.
● Jei įjungiama atbulinės eigos pavara, kai ištraukta galinė
laikiklių sistema.
● Jei pasiektas didžiausias išmetamųjų dujų dalelių filtro
užpildymo lygis.
Kai automobilis yra pastatytas ir (arba) atidarytos vairuotojo durys
● Kai įjungtos išorinės šviesos.
