2019 OPEL ZAFIRA C Manuel d'utilisation (in French)

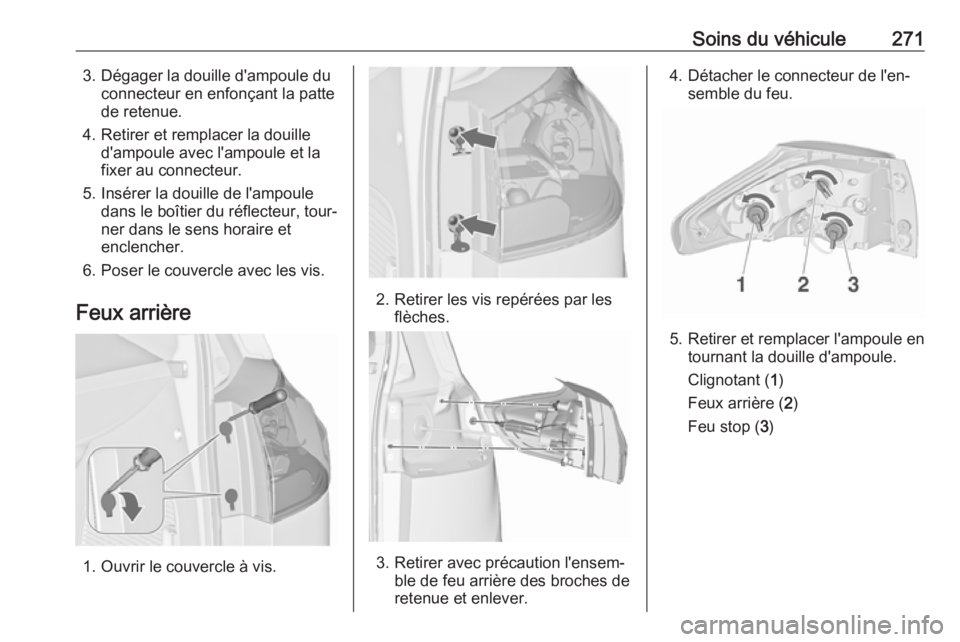

Soins du véhicule2713. Dégager la douille d'ampoule duconnecteur en enfonçant la patte
de retenue.
4. Retirer et remplacer la douille d'ampoule avec l'ampoule et la
fixer au connecteur.
5. Insérer la douille de l'ampoule dans le boîtier du réflecteur, tour‐
ner dans le sens horaire et
enclencher.
6. Poser le couvercle avec les vis.
Feux arrière
1. Ouvrir le couvercle à vis.
2. Retirer les vis repérées par les flèches.
3. Retirer avec précaution l'ensem‐ ble de feu arrière des broches de
retenue et enlever.
4. Détacher le connecteur de l'en‐ semble du feu.
5. Retirer et remplacer l'ampoule en tournant la douille d'ampoule.
Clignotant ( 1)
Feux arrière ( 2)
Feu stop ( 3)

272Soins du véhicule
Feux arrière avec diode
électroluminescente (LED) pour
les feux arrière et les feux stop
Seul le feu de clignotant ( 1) peut
être remplacé.
Retirer et remplacer l'ampoule en tournant la douille d'ampoule.
6. Brancher le connecteur à l'en‐ semble du feu.
7. Poser l'ensemble du feu sur les broches de retenue et monter l'en‐
semble de feu avec les vis.
8. Brancher le couvercle à vis.
Feux de marche arrière (4) dans
le hayon
1. Ouvrir le hayon et enlever le couvercle.
2.Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
3. Retirer l'ampoule de la douille en tirant.
4. Remplacer et insérer la nouvelle ampoule dans la douille.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
6. Placer le couvercle.
Feu antibrouillard arrière Les ampoules sont accessibles par le
bas du véhicule.

Soins du véhicule273
1.Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever du réflecteur.
2. Retirer l'ampoule de la douille en tournant dans le sens anti-
horaire.
3. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐nant dans le sens horaire.
4. Insérer la douille de l'ampoule dans le réflecteur, tourner dans le
sens horaire pour encliqueter.
Vérification d'ampoule
Mettre le contact, faire fonctionner et
vérifier tous les feux.Feux de direction latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

274Soins du véhicule
2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort. Retirer le couvercle.
2. Retirer l'ampoule de la douille en tirant.
3. Remplacer l'ampoule et l'insérer dans la douille.
4. Pousser le couvercle dans le boîtier.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.

Soins du véhicule275Éclairage du coffreFaire remplacer les ampoules par un
atelier.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule contient trois boîtes à
fusibles, selon la version :
● à l'avant gauche du comparti‐ ment moteur
● dans les véhicules avec la direc‐ tion à gauche, à l'intérieur
derrière le compartiment de
rangement ou, dans les véhicu‐
les avec la direction à droite,
derrière la boîte à gants
● derrière un cache sur le côté gauche du coffre
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Le véhicule contient différents types
de fusibles.

276Soins du véhiculeSelon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

Soins du véhicule277N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant/Système
d'allumage4Injection de carburant/Système
d'allumage5–6Chauffage de rétroviseur exté‐
rieur/Système antivol7Commande du ventilateur/
Module de commande du
moteur/Module de commande
de boîte de vitesses8Sonde lambda/Refroidissement
du moteur9Capteur de lunette arrière10Capteur de batterie11Déverrouillage du hayon12Éclairage directionnel adaptatif/
Commande automatique des
feuxN°Circuit électrique13ABS14Essuie-glace de lunette arrière15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière (avec
boîte à fusibles dans le coffre)
Sièges avant chauffés (sans
boîte à fusibles dans le coffre)22Feu de route gauche (halogène)23–24Phare droit (DEL)25Phare gauche (DEL)26Phares antibrouillard27Chauffage du gazole (diesel)

278Soins du véhiculeN°Circuit électrique28Système Stop/Start29Frein de stationnement élec‐
trique30ABS31Régulateur de vitesse adaptatif32Airbag33Éclairage directionnel adaptatif/
Commande automatique des
feux34Recirculation des gaz d'échap‐
pement35Rétroviseur extérieur/Détecteur
de pluie36Climatisation37Électrovanne de ventilation de
réservoir de vapeurs de carbu‐
rant38Pompe à vide39Module de commande centralN°Circuit électrique40Lave-glace avant/Système de
lave-glace de lunette arrière41Feu de route droit (halogène)42Ventilateur de radiateur43Essuie-glace avant44Essuie-glace avant45Ventilateur de radiateur46–47Avertisseur sonore48Ventilateur de radiateur49Pompe à carburant50Réglage de la portée des phares/
Éclairage directionnel adaptatif51Volet d'air52Chauffage auxiliaire/Moteur
dieselN°Circuit électrique53Module de commande de boîte
de vitesses/Module de
commande du moteur54Pompe à vide/Groupe d'instru‐
ments du tableau de bord/Venti‐ lation du chauffage/Climatisation
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent surve‐
nir.
