2019 OPEL MOVANO_B Uporabniški priročnik

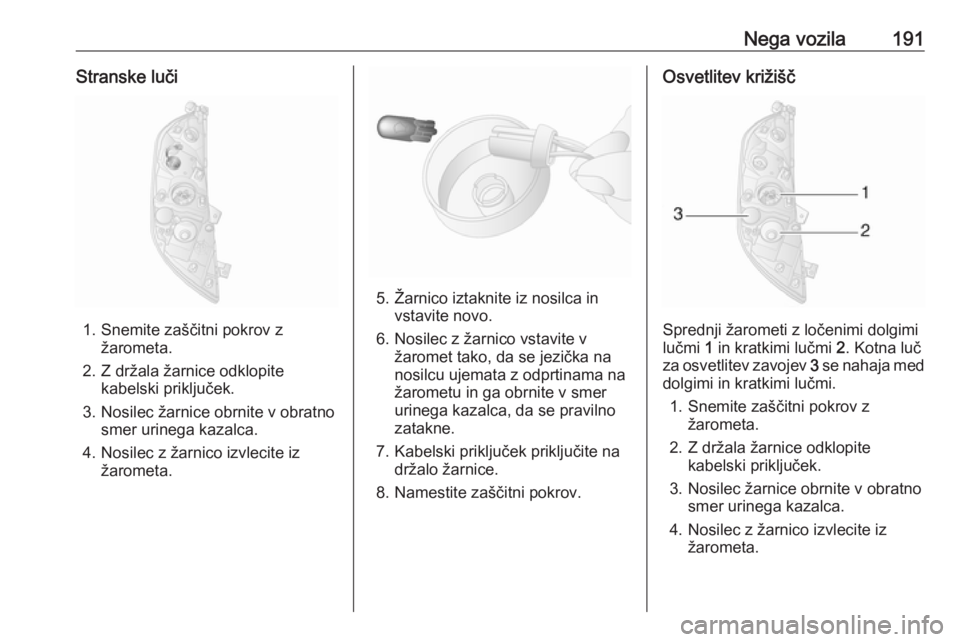

Nega vozila191Stranske luči
1. Snemite zaščitni pokrov zžarometa.
2. Z držala žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.
5. Žarnico iztaknite iz nosilca invstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Kabelski priključek priključite na držalo žarnice.
8. Namestite zaščitni pokrov.
Osvetlitev križišč
Sprednji žarometi z ločenimi dolgimi
lučmi 1 in kratkimi lučmi 2. Kotna luč
za osvetlitev zavojev 3 se nahaja med
dolgimi in kratkimi lučmi.
1. Snemite zaščitni pokrov z žarometa.
2. Z držala žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.

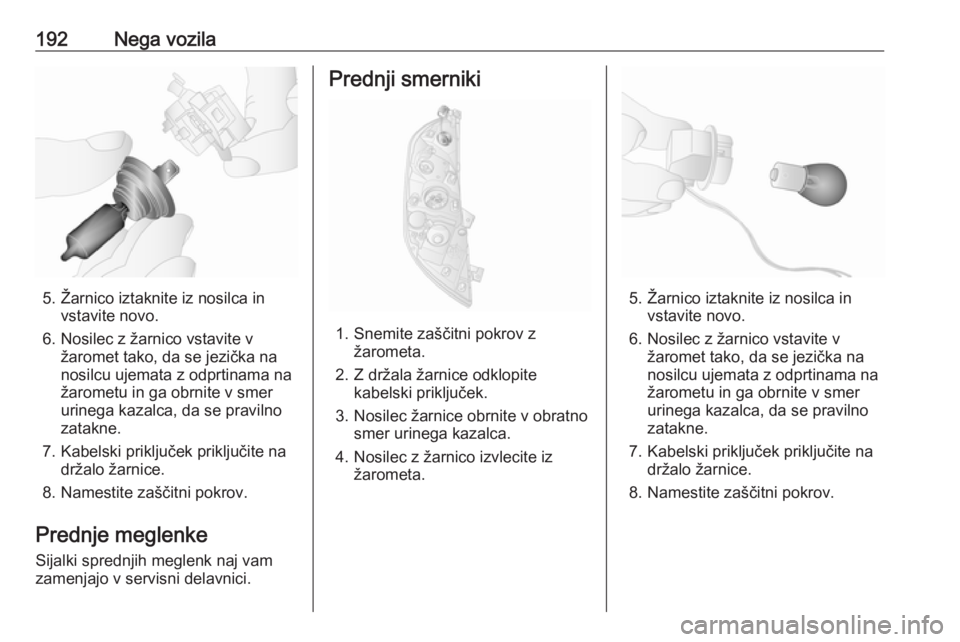

192Nega vozila
5. Žarnico iztaknite iz nosilca invstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Kabelski priključek priključite na držalo žarnice.
8. Namestite zaščitni pokrov.
Prednje meglenke Sijalki sprednjih meglenk naj vam
zamenjajo v servisni delavnici.
Prednji smerniki
1. Snemite zaščitni pokrov z žarometa.
2. Z držala žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.
5. Žarnico iztaknite iz nosilca invstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Kabelski priključek priključite na držalo žarnice.
8. Namestite zaščitni pokrov.

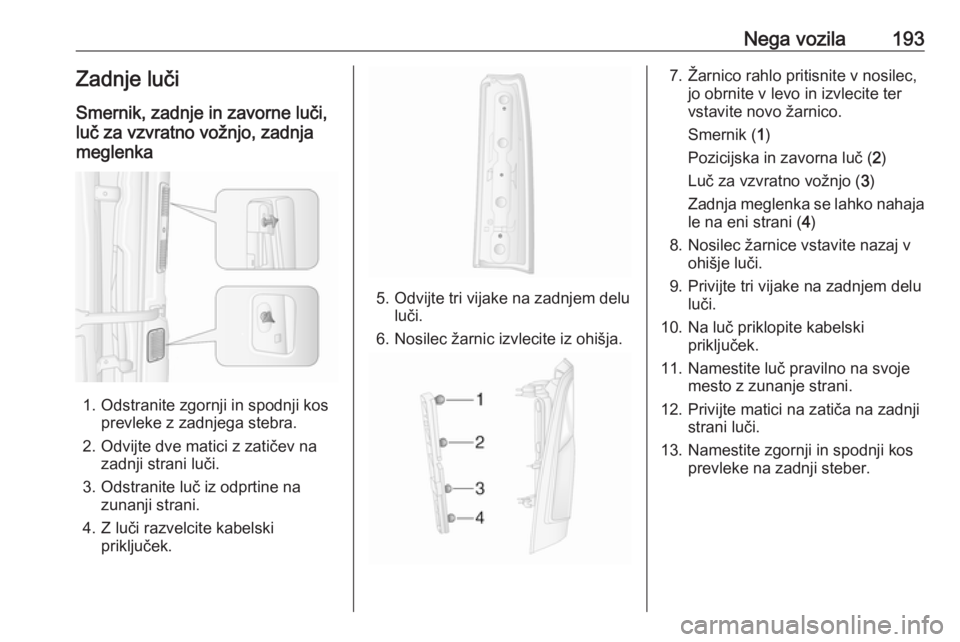

Nega vozila193Zadnje luči
Smernik, zadnje in zavorne luči,
luč za vzvratno vožnjo, zadnja
meglenka
1. Odstranite zgornji in spodnji kos prevleke z zadnjega stebra.
2. Odvijte dve matici z zatičev na zadnji strani luči.
3. Odstranite luč iz odprtine na zunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Odvijte tri vijake na zadnjem delu luči.
6. Nosilec žarnic izvlecite iz ohišja.
7. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
Smernik ( 1)
Pozicijska in zavorna luč ( 2)
Luč za vzvratno vožnjo ( 3)
Zadnja meglenka se lahko nahaja
le na eni strani ( 4)
8. Nosilec žarnice vstavite nazaj v ohišje luči.
9. Privijte tri vijake na zadnjem delu luči.
10. Na luč priklopite kabelski priključek.
11. Namestite luč pravilno na svoje mesto z zunanje strani.
12. Privijte matici na zatiča na zadnji strani luči.
13. Namestite zgornji in spodnji kos prevleke na zadnji steber.

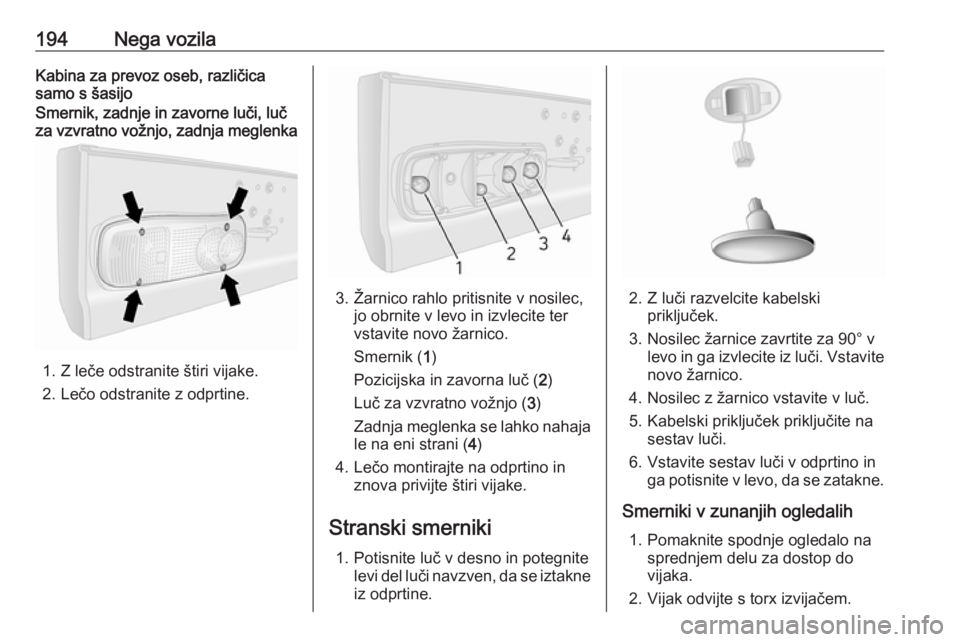

194Nega vozilaKabina za prevoz oseb, različica
samo s šasijoSmernik, zadnje in zavorne luči, luč
za vzvratno vožnjo, zadnja meglenka
1. Z leče odstranite štiri vijake.
2. Lečo odstranite z odprtine.
3. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
Smernik ( 1)
Pozicijska in zavorna luč ( 2)
Luč za vzvratno vožnjo ( 3)
Zadnja meglenka se lahko nahaja
le na eni strani ( 4)
4. Lečo montirajte na odprtino in znova privijte štiri vijake.
Stranski smerniki 1. Potisnite luč v desno in potegnite levi del luči navzven, da se iztakne
iz odprtine.2. Z luči razvelcite kabelski priključek.
3. Nosilec žarnice zavrtite za 90° v levo in ga izvlecite iz luči. Vstavitenovo žarnico.
4. Nosilec z žarnico vstavite v luč.
5. Kabelski priključek priključite na sestav luči.
6. Vstavite sestav luči v odprtino in ga potisnite v levo, da se zatakne.
Smerniki v zunanjih ogledalih 1. Pomaknite spodnje ogledalo na sprednjem delu za dostop do
vijaka.
2. Vijak odvijte s torx izvijačem.

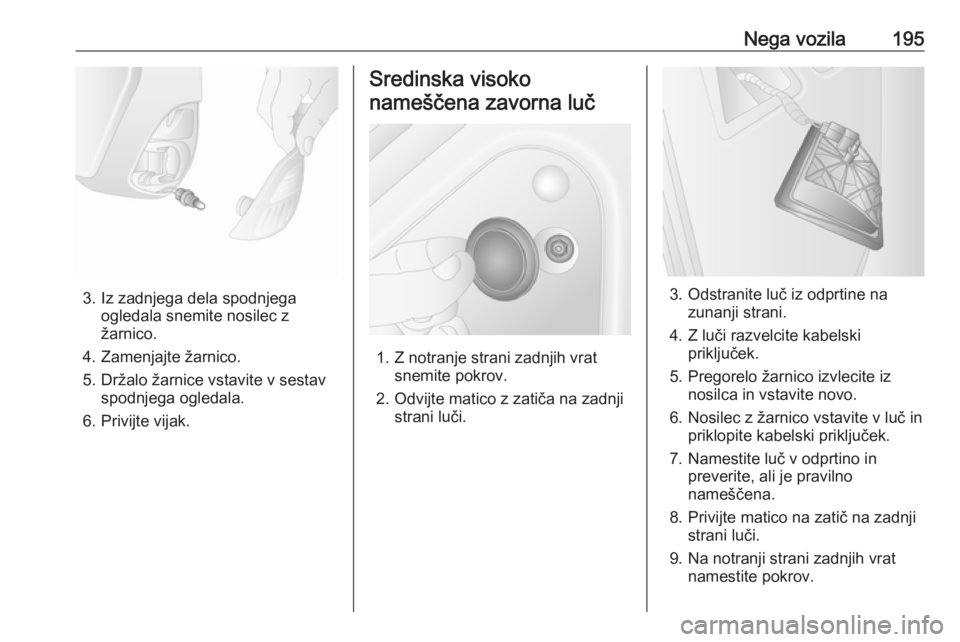

Nega vozila195
3. Iz zadnjega dela spodnjegaogledala snemite nosilec z
žarnico.
4. Zamenjajte žarnico.
5. Držalo žarnice vstavite v sestav spodnjega ogledala.
6. Privijte vijak.
Sredinska visoko
nameščena zavorna luč
1. Z notranje strani zadnjih vrat snemite pokrov.
2. Odvijte matico z zatiča na zadnji strani luči.
3. Odstranite luč iz odprtine na zunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Pregorelo žarnico izvlecite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v luč in priklopite kabelski priključek.
7. Namestite luč v odprtino in preverite, ali je pravilno
nameščena.
8. Privijte matico na zatič na zadnji strani luči.
9. Na notranji strani zadnjih vrat namestite pokrov.

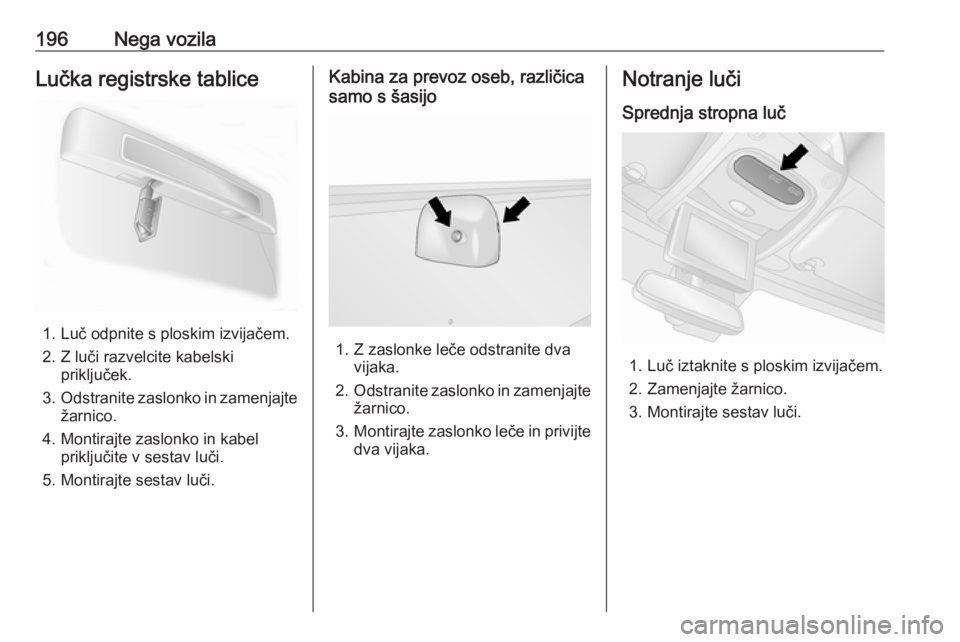

196Nega vozilaLučka registrske tablice
1. Luč odpnite s ploskim izvijačem.
2. Z luči razvelcite kabelski priključek.
3. Odstranite zaslonko in zamenjajte
žarnico.
4. Montirajte zaslonko in kabel priključite v sestav luči.
5. Montirajte sestav luči.
Kabina za prevoz oseb, različica
samo s šasijo
1. Z zaslonke leče odstranite dva vijaka.
2. Odstranite zaslonko in zamenjajte
žarnico.
3. Montirajte zaslonko leče in privijte
dva vijaka.
Notranje luči
Sprednja stropna luč
1. Luč iztaknite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav luči.

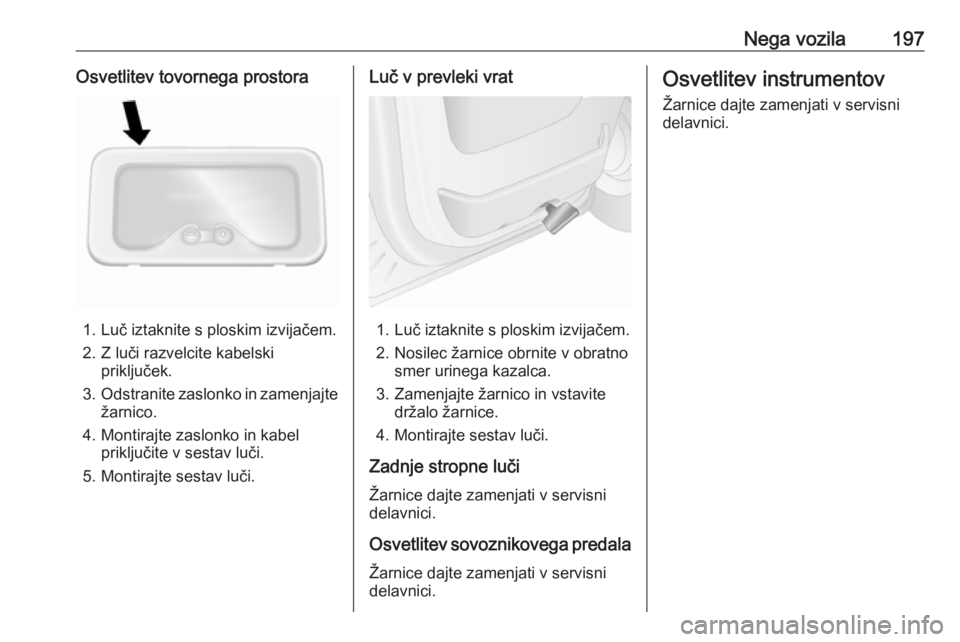

Nega vozila197Osvetlitev tovornega prostora
1. Luč iztaknite s ploskim izvijačem.
2. Z luči razvelcite kabelski priključek.
3. Odstranite zaslonko in zamenjajte
žarnico.
4. Montirajte zaslonko in kabel priključite v sestav luči.
5. Montirajte sestav luči.
Luč v prevleki vrat
1. Luč iztaknite s ploskim izvijačem.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca.
3. Zamenjajte žarnico in vstavite držalo žarnice.
4. Montirajte sestav luči.
Zadnje stropne luči
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev sovoznikovega predala
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisni
delavnici.

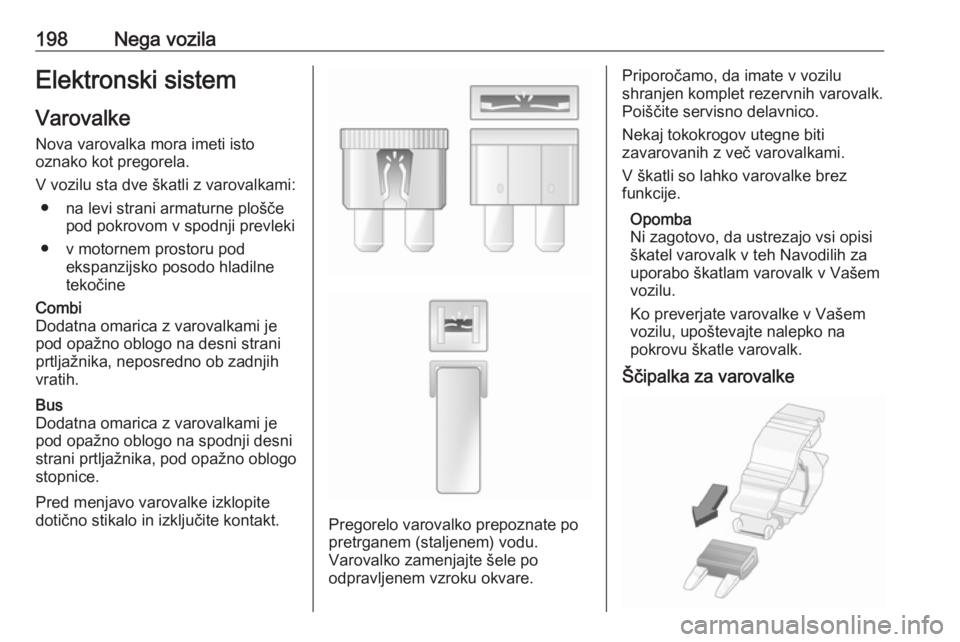

198Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● na levi strani armaturne plošče pod pokrovom v spodnji prevleki
● v motornem prostoru pod ekspanzijsko posodo hladilne
tekočineCombi
Dodatna omarica z varovalkami je
pod opažno oblogo na desni strani
prtljažnika, neposredno ob zadnjih
vratih.Bus
Dodatna omarica z varovalkami je
pod opažno oblogo na spodnji desni
strani prtljažnika, pod opažno oblogo
stopnice.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
Poiščite servisno delavnico.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.
Ščipalka za varovalke
