Page 129 of 265
Osvetljavanje127Osvetljavanje kabineSvetlo kabine
Napredpritisnuti v:isključenow:automatsko
uključivanje i
isključivanjepritisnuti u:uključenoPozadi⃒:uključenow:automatsko uključivanje i
isključivanje§:isključenoSvetla za čitanje
Prednja svetla za čitanje nalaze se u
konzoli iznad glave.
Pritisnuti s i t za uključivanje ili
isključivanje svakog svetla.
Osvetljenje kasete zarukavice
Svetli kada je kaseta za rukavice
otvorena.
Svetla na zaštitnim lamelama od sunca
Svetli kada je poklopac otvoren.
Page 130 of 265

128OsvetljavanjeKarakteristike
osvetljenja
Svetla za ulazak u vozilo
Osvetljavanje prilikom prilaza
Sledeća svetla nakratko se uključuju
otključavanjem vozila daljinskim
upravljačem:
● oborena svetla
● bočna svetla
● zadnja svetla
● svetlo registarske tablice
● svetlo instrument table
● unutrašnja svetla
Ova funkcija radi samo u mraku i
olakšava lociranje vozila.
Uključivanje ili isključivanje ove
funkcije može se promeniti u
podešavanjima vozila.
Personalizacija vozila 3 107.
Sledeća svetla će se dodatno uključiti kada se otvore vrata vozača:
● osvetljenje određenih prekidača
● neka unutrašnja svetlaSvetlo prilikom izlaska
Oborena svetla, bočna svetla i zadnjasvetla osvetljavaju okolni prostor na
podesivo vreme nakon napuštanja
vozila.
Uključivanje Uključivanje, isključivanje i trajanje
osvetljavanja ove funkcije može se
promeniti u podešavanjima vozila.
Personalizacija vozila 3 107.
1. Isključiti kontakt.
2. Izvaditi ključ iz brave.
3. Otvoriti vozačeva vrata.
4. Povući ručicu pokazivača pravca.
5. Zatvoriti vozačeva vrata.
Ako vozačeva vrata nisu zatvorena,
svetla se isključuju nakon par
sekundi.
Osvetljenje se isključuje odmah ako
je ručica pokazivača pravca
povučena, dok su vrata vozača
otvorena.
Zaštita akumulatora od pražnjenja
Kako bi sprečili pražnjenje
akumulatora kada je isključen motor,
neka svetla kabine se automatski
isključuju nakon izvesnog vremena.
Page 131 of 265

Upravljanje klima sistemom129Upravljanje klima
sistemomSistemi upravljanja klimom ........129
Sistem grejanja i ventilacije .....129
Klima uređaj ............................ 130
Elektronski upravljani klima sistem ..................................... 131
Dodatni grejač ......................... 133
Ventilacioni otvori .......................134
Podesivi ventilacioni otvori ......134
Fiksni ventilacioni kanali ..........134
Održavanje ................................ 134
Ulaz vazduha ........................... 134
Redovno funkcionisanje klima uređaja ................................... 135
Servis ...................................... 135Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ● raspodela vazduha
● temperatura
● brzina ventilatora
● odmagljivanje i odleđivanje
Grejanje zadnjeg prozora Ü 3 37.
Temperatura
crvena:toploplava:hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduhal:na vetrobran i na stakla prednjih vrataM:prema prostoru glaveK:u nožni prostor i na vetrobran
Moguće su kombinacije
podešavanja.
Brzina ventilatora Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.
Odmagljivanje i odleđivanje ● Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
Page 132 of 265

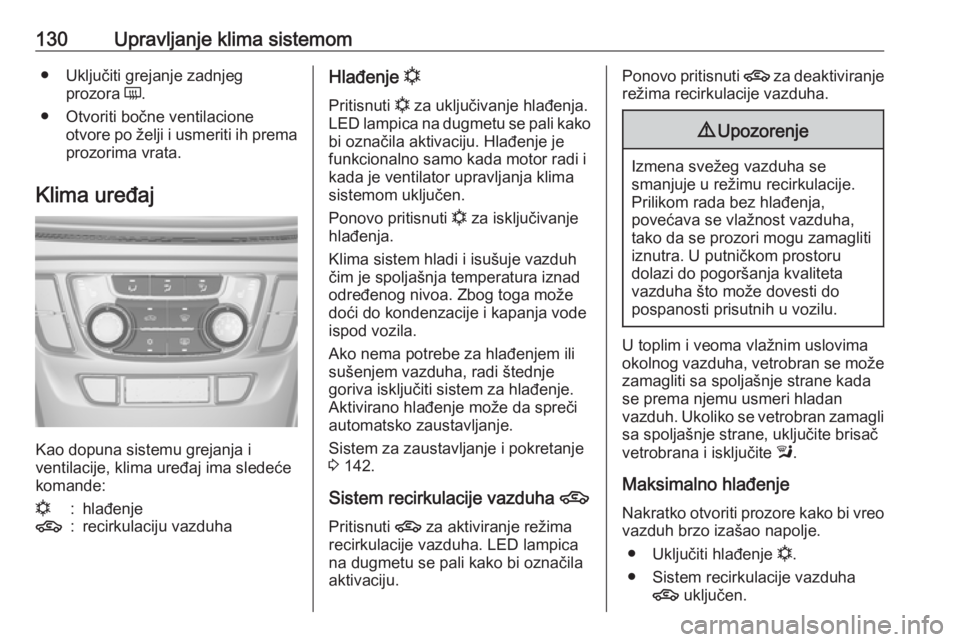

130Upravljanje klima sistemom● Uključiti grejanje zadnjegprozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n:hlađenje4:recirkulaciju vazduhaHlađenje n
Pritisnuti n za uključivanje hlađenja.
LED lampica na dugmetu se pali kako
bi označila aktivaciju. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje može da spreči
automatsko zaustavljanje.
Sistem za zaustavljanje i pokretanje
3 142.
Sistem recirkulacije vazduha 4
Pritisnuti 4 za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije vazduha.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
se prema njemu usmeri hladan
vazduh. Ukoliko se vetrobran zamagli
sa spoljašnje strane, uključite brisač
vetrobrana i isključite l.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
● Uključiti hlađenje n.
● Sistem recirkulacije vazduha 4 uključen.
Page 133 of 265

Upravljanje klima sistemom131● Pritisnuti prekidač raspodelevazduha na M.
● Podesiti prekidač za temperaturu
na najhladniji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje
prozora V
● Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.Ako se pritisne
l dok je ventilator
uključen i motor radi, Autostop će biti onemogućen se dok se ponovo ne
pritisne l ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se l pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 142.
Elektronski upravljani klima sistemKomande za: ● raspodela vazduha
● temperatura
● brzina ventilatoraAUTO:automatski režim4:automatska recirkulacija
vazduhaV:odmagljivanje i odleđivanje
Grejanje zadnjeg prozora Ü 3 37.
Prethodno izabrana temperatura se automatski reguliše. U automatskom
režimu, brzina ventilatora i raspodela
vazduha automatski regulišu protok
vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Svaka promena podešavanja se prikazuje na informacionom displeju na nekoliko sekundi.
Elektronski upravljani klima sistem je
jedino u potpunosti spreman za rad
kada je motor u pogonu.
Page 134 of 265

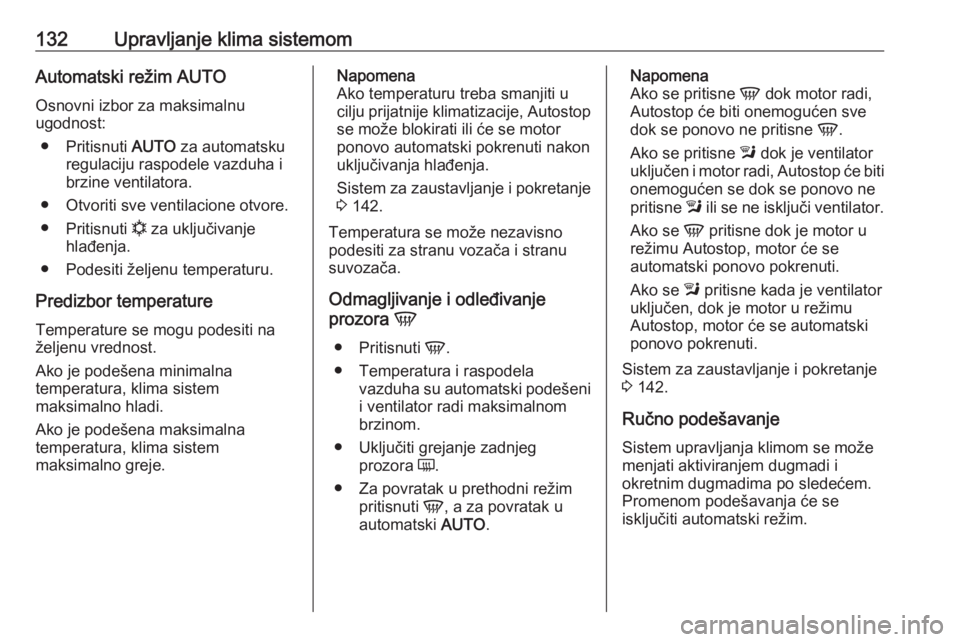

132Upravljanje klima sistemomAutomatski režim AUTOOsnovni izbor za maksimalnu
ugodnost:
● Pritisnuti AUTO za automatsku
regulaciju raspodele vazduha i
brzine ventilatora.
● Otvoriti sve ventilacione otvore.
● Pritisnuti n za uključivanje
hlađenja.
● Podesiti željenu temperaturu.
Predizbor temperature
Temperature se mogu podesiti na
željenu vrednost.
Ako je podešena minimalna
temperatura, klima sistem
maksimalno hladi.
Ako je podešena maksimalna
temperatura, klima sistem
maksimalno greje.Napomena
Ako temperaturu treba smanjiti u
cilju prijatnije klimatizacije, Autostop se može blokirati ili će se motor
ponovo automatski pokrenuti nakon
uključivanja hlađenja.
Sistem za zaustavljanje i pokretanje
3 142.
Temperatura se može nezavisno
podesiti za stranu vozača i stranu
suvozača.
Odmagljivanje i odleđivanje
prozora V
● Pritisnuti V.
● Temperatura i raspodela vazduha su automatski podešeni
i ventilator radi maksimalnom
brzinom.
● Uključiti grejanje zadnjeg prozora Ü.
● Za povratak u prethodni režim pritisnuti V, a za povratak u
automatski AUTO.Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne l dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne l ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se l pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 142.
Ručno podešavanje Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.
Page 135 of 265

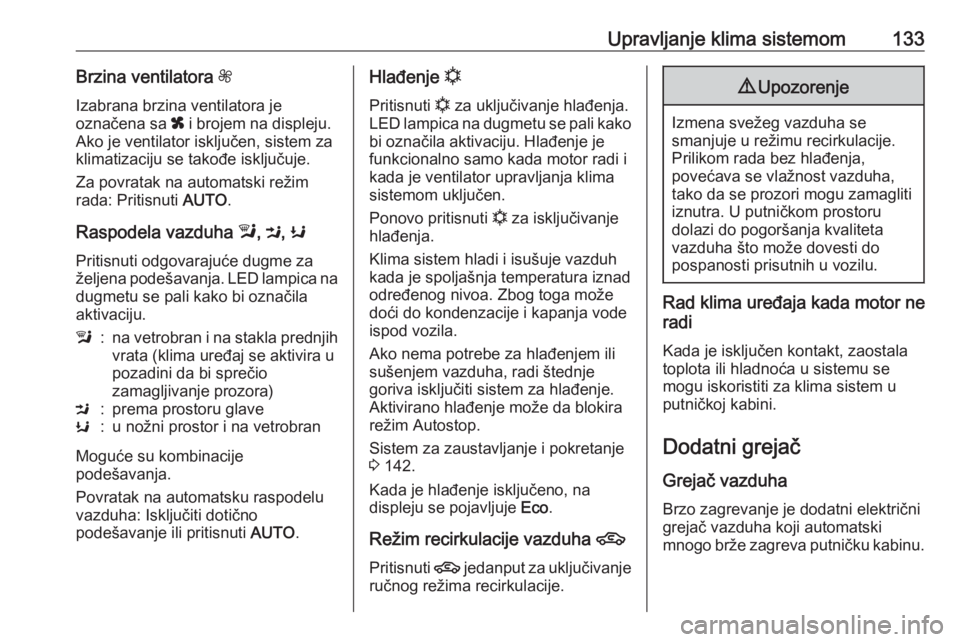

Upravljanje klima sistemom133Brzina ventilatora Z
Izabrana brzina ventilatora je
označena sa x i brojem na displeju.
Ako je ventilator isključen, sistem za
klimatizaciju se takođe isključuje.
Za povratak na automatski režim
rada: Pritisnuti AUTO.
Raspodela vazduha l, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. LED lampica na
dugmetu se pali kako bi označilaaktivaciju.l:na vetrobran i na stakla prednjih vrata (klima uređaj se aktivira u
pozadini da bi sprečio
zamagljivanje prozora)M:prema prostoru glaveK:u nožni prostor i na vetrobran
Moguće su kombinacije
podešavanja.
Povratak na automatsku raspodelu
vazduha: Isključiti dotično
podešavanje ili pritisnuti AUTO.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
LED lampica na dugmetu se pali kako
bi označila aktivaciju. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh kada je spoljašnja temperatura iznadodređenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje može da blokira
režim Autostop.
Sistem za zaustavljanje i pokretanje
3 142.
Kada je hlađenje isključeno, na
displeju se pojavljuje Eco.
Režim recirkulacije vazduha 4
Pritisnuti 4 jedanput za uključivanje
ručnog režima recirkulacije.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Rad klima uređaja kada motor ne
radi
Kada je isključen kontakt, zaostala
toplota ili hladnoća u sistemu se
mogu iskoristiti za klima sistem u
putničkoj kabini.
Dodatni grejač Grejač vazduhaBrzo zagrevanje je dodatni električni
grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.
Page 136 of 265
134Upravljanje klima sistemomVentilacioni otvoriPodesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno.
Za otvaranje ventilacionih otvora,
okrenuti regulator udesno. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator ulevo.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha.
Ukloniti svo lišće, nečistoću ili sneg.
