2019 OPEL MOKKA X Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем215Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення або збоїв системи
зупинки-запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути відкритим.
Використовуйте тільки такі
автомобільні акумулятори, над якими можна встановлювати блок
запобіжників.
Замінювати акумулятор можна
лише акумулятором такого самого
типу.Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 159.
Заряджання автомобільного акумулятора9 Попередження
У автомобілях із системою
запинки-запуску переконайтеся,
що при використанні зарядного
пристрою напруга заряджання
не перевищує 14,6 В. Вищий
рівень напруги може призвести
до пошкодження
автомобільного акумулятора.
Запуск із зовнішнього джерела
3 246.
Попереджувальна табличка
Значення символів:
● Жодних іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор в місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.

216Догляд за автомобілем● Детальніше див. у Посібнику зексплуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази на 15 секунд за
раз. Потім робіть спроби запуску двигуна тривалістю не більше
40 секунд. Повторіть цей процес не менше ніж через 5 секунд. Якщодвигун не запускається, зверніться
по допомогу до найближчої
майстерні.Заміна щітки
склоочисника
Лобове скло
Підніміть очисник, натисніть
кнопку, щоб від’єднати щітку
очисника, після чого зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заднє вікно
1. Зніміть кришку очисника з блоку
очисників.
2. Підніміть ліву щітку.

Догляд за автомобілем2173. Натисніть пружину тримачаслайдера.
4. Витягніть очисник.Заміна лампи
Вимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Примітка
Після їзди у сильний дощ чи після
мийки, деякі лінзи зовнішніх
світлових приладів можуть
запотівати.
Цей стан викликаний різницею
температур між внутрішньою і
зовнішньою сторонами фари.
Це схоже на конденсат на вікнах у
салоні автомобіля під час дощу і
не вказує на проблему з вашим
автомобілем.Якщо вода просочується до
електропроводки лампи,
зверніться до авторизованої
автомайстерні для перевірки
автомобіля.
Галогенові лампи9 Попередження
Галогенові лампи наповнені
газом під тиском. Якщо таку
лампу впустити або подряпати,
вона може вибухнути. Це може
спричинити травмування.
Обов'язково прочитайте та
дотримуйтесь інструкцій на
упаковці лампи.
Світлодіодні освітлювальні
пристрої
У цьому автомобілі є декілька
світлодіодних ліхтарів. Для заміни
будь-якого зі світлодіодних
освітлювальних пристроїв слід
звертатися на СТО.

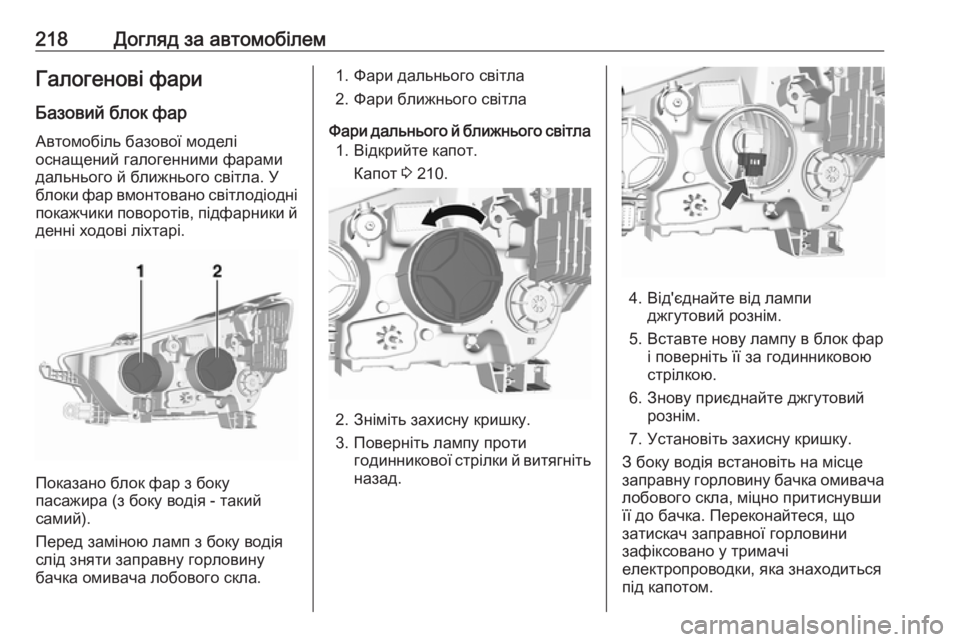

218Догляд за автомобілемГалогенові фариБазовий блок фар
Автомобіль базової моделі
оснащений галогенними фарами
дальнього й ближнього світла. У блоки фар вмонтовано світлодіодні покажчики поворотів, підфарники й
денні ходові ліхтарі.
Показано блок фар з боку
пасажира (з боку водія - такий
самий).
Перед заміною ламп з боку водія слід зняти заправну горловину
бачка омивача лобового скла.
1. Фари дальнього світла
2. Фари ближнього світла
Фари дальнього й ближнього світла 1. Відкрийте капот.
Капот 3 210.
2. Зніміть захисну кришку.
3. Поверніть лампу проти годинникової стрілки й витягнітьназад.
4. Від'єднайте від лампи джгутовий рознім.
5. Вставте нову лампу в блок фар і поверніть її за годинниковою
стрілкою.
6. Знову приєднайте джгутовий рознім.
7. Установіть захисну кришку.
З боку водія встановіть на місце
заправну горловину бачка омивача
лобового скла, міцно притиснувши
її до бачка. Переконайтеся, що
затискач заправної горловини
зафіксовано у тримачі
електропроводки, яка знаходиться під капотом.

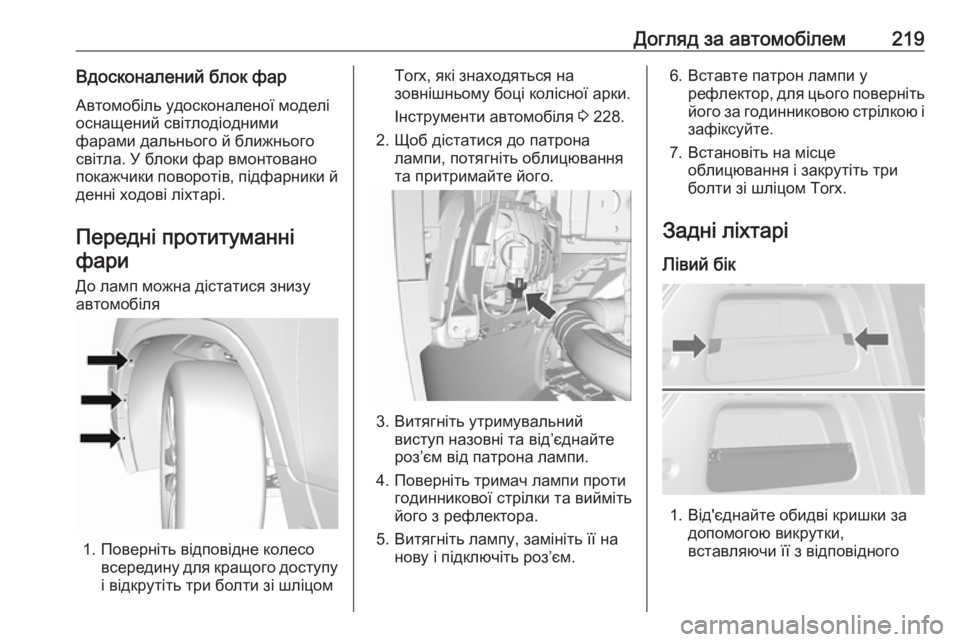

Догляд за автомобілем219Вдосконалений блок фарАвтомобіль удосконаленої моделіоснащений світлодіодними
фарами дальнього й ближнього
світла. У блоки фар вмонтовано
покажчики поворотів, підфарники й
денні ходові ліхтарі.
Передні протитуманні фари
До ламп можна дістатися знизу
автомобіля
1. Поверніть відповідне колесо всередину для кращого доступу
і відкрутіть три болти зі шліцом
Torx, які знаходяться на
зовнішньому боці колісної арки.
Інструменти автомобіля 3 228.
2. Щоб дістатися до патрона лампи, потягніть облицювання
та притримайте його.
3. Витягніть утримувальний виступ назовні та від’єднайте
роз’єм від патрона лампи.
4. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
5. Витягніть лампу, замініть її на нову і підключіть роз’єм.
6. Вставте патрон лампи урефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
7. Встановіть на місце облицювання і закрутіть три
болти зі шліцом Torx.
Задні ліхтарі
Лівий бік
1. Від'єднайте обидві кришки за допомогою викрутки,
вставляючи її з відповідного

220Догляд за автомобілембоку. Зніміть обидва ковпака і
викрутіть гвинти. Зніміть
панель.
2. Спочатку від'єднайте кришку, вставивши викрутку в
заглиблення. Потім від'єднайте
кришку з переднього та
верхнього боку. Зніміть кришку.
Правий бік
1. Зніміть дверцята відділення для
зберігання і комплект ремонту
шин.
2. Зніміть кришку.
3. Задній ліхтар/стоп-сигнал, якщо
їх не обладнано світлодіодами(1)
Покажчик повороту (2)
Ліхтар заднього ходу (3)

Догляд за автомобілем221
4. Зніміть тримач лампи. Виймітьлампу та замініть її на нову.
5. Закріпіть тримач лампи у блоці задніх ліхтарів. Установіть
задню фару в кузов і закріпіть її.
Закрийте кришки та зафіксуйте
їх.
6. Увімкніть систему запалювання, активуйте і
перевірте всі ліхтарі.
Освітлення номерного
знака
1. Зніміть світильник за допомогою викрутки.
2. Обережно опустіть патрон униз,
щоб не зачепити кабель.
Крутіть патрон проти
годинникової стрілки, щоб
відкрутити його.
3. Вийміть лампочку з тримача та замініть її на нову.
4. Вставте тримач лампочки в корпус патрона, а потім
поверніть за годинниковою
стрілкою.
5. Вставте корпус лампи та зафіксуйте його за допомогою
викрутки.

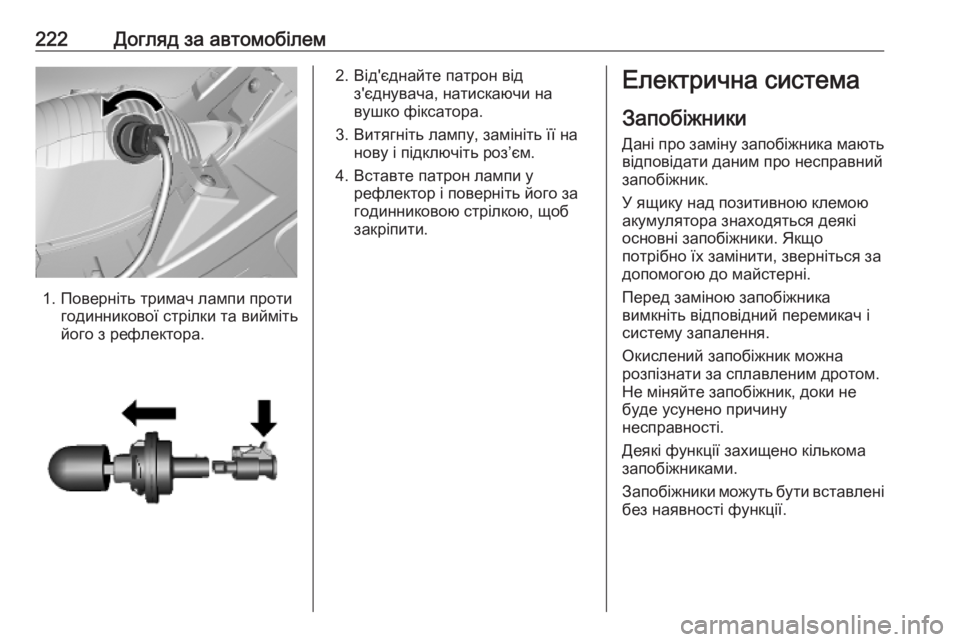

Задня протитуманна фара
До ламп можна дістатися знизу
автомобіля.

222Догляд за автомобілем
1. Поверніть тримач лампи протигодинникової стрілки та вийміть
його з рефлектора.
2. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть роз’єм.
4. Вставте патрон лампи у рефлектор і поверніть його за
годинниковою стрілкою, щоб
закріпити.Електрична система
Запобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
У ящику над позитивною клемою
акумулятора знаходяться деякі
основні запобіжники. Якщо
потрібно їх замінити, зверніться за
допомогою до майстерні.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
