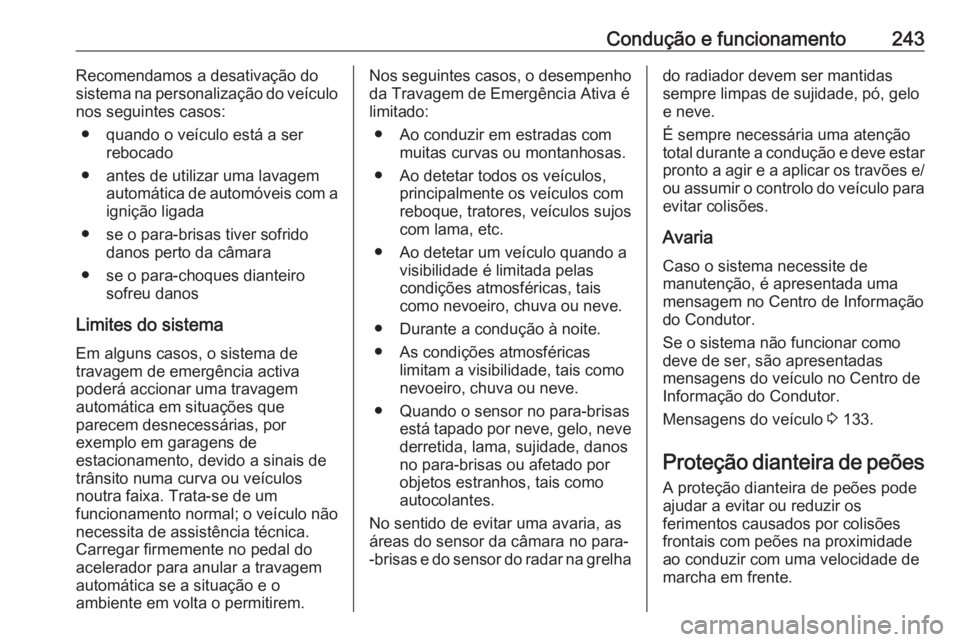

Condução e funcionamento243Recomendamos a desativação do
sistema na personalização do veículo
nos seguintes casos:
● quando o veículo está a ser rebocado
● antes de utilizar uma lavagem automática de automóveis com a
ignição ligada
● se o para-brisas tiver sofrido danos perto da câmara
● se o para-choques dianteiro sofreu danos
Limites do sistema
Em alguns casos, o sistema de
travagem de emergência activa
poderá accionar uma travagem
automática em situações que
parecem desnecessárias, por
exemplo em garagens de
estacionamento, devido a sinais de
trânsito numa curva ou veículos
noutra faixa. Trata-se de um
funcionamento normal; o veículo não
necessita de assistência técnica.
Carregar firmemente no pedal do
acelerador para anular a travagem
automática se a situação e o
ambiente em volta o permitirem.Nos seguintes casos, o desempenho
da Travagem de Emergência Ativa é
limitado:
● Ao conduzir em estradas com muitas curvas ou montanhosas.
● Ao detetar todos os veículos, principalmente os veículos com
reboque, tratores, veículos sujos
com lama, etc.
● Ao detetar um veículo quando a visibilidade é limitada pelas
condições atmosféricas, tais
como nevoeiro, chuva ou neve.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais como
nevoeiro, chuva ou neve.
● Quando o sensor no para-brisas está tapado por neve, gelo, neve
derretida, lama, sujidade, danos
no para-brisas ou afetado por
objetos estranhos, tais como
autocolantes.
No sentido de evitar uma avaria, as
áreas do sensor da câmara no para-
-brisas e do sensor do radar na grelhado radiador devem ser mantidas
sempre limpas de sujidade, pó, gelo
e neve.
É sempre necessária uma atenção total durante a condução e deve estar
pronto a agir e a aplicar os travões e/ ou assumir o controlo do veículo para
evitar colisões.
Avaria
Caso o sistema necessite de
manutenção, é apresentada uma
mensagem no Centro de Informação
do Condutor.
Se o sistema não funcionar como
deve de ser, são apresentadas
mensagens do veículo no Centro de
Informação do Condutor.
Mensagens do veículo 3 133.
Proteção dianteira de peões A proteção dianteira de peões podeajudar a evitar ou reduzir os
ferimentos causados por colisões
frontais com peões na proximidade
ao conduzir com uma velocidade de
marcha em frente.

Condução e funcionamento245O programador de velocidade ou o
programador de velocidade
adaptável poderá ser desengatado
quando ocorre o alerta de peões à
frente.
Travagem automática Se for iminente uma colisão com um
peão diretamente em frente, e os travões não foram aplicados, a
travagem automática poderá travar
moderadamente ou travar a fundo.
Isto pode ajudar a evitar algumas
colisões com peões a baixa
velocidade ou reduzir os ferimentos
nos peões.
Os níveis de travagem automática
podem ser reduzidos em
determinadas condições, tais como
velocidades mais elevadas.
Se isso acontecer, a travagem
automática poderá acionar o travão de mão elétrico para imobilizar o
veículo. Desengatar o travão de mão.
Uma pressão firme no pedal do
acelerador também desengata a
travagem automática e o travão de
mão elétrico 3 213.Este sistema inclui a assistência à
travagem inteligente, sedo que o sistema de travagem automática de
emergência também poderá reagir a
peões. Consultar Travagem de
Emergência Ativa 3 240.
A travagem automática pode ser
desativada no menu de
personalização do veículo 3 134.
Informação geral9 Aviso
O condutor tem de estar sempre
pronto para reagir e aplicar os
travões e realizar as manobras de direção necessárias para evitar
colisões.
9 Aviso
A travagem dianteira para peões
poderá avisar ou travar
automaticamente o veículo
subitamente em situações
inesperadas ou indesejáveis.
Pode avisar erroneamente ou
travar no caso de objetos
semelhantes na forma ou
tamanho a peões, incluindo
sombras. Trata-se de um
funcionamento normal e o veículo não necessita de assistência
técnica. Para anular a travagem
automática, carregar firmemente
no pedal do acelerador, se for
seguro fazê-lo.9 Aviso
Utilizar o sistema de travagem
dianteira para peões ao rebocar um atrelado pode causar a perdado controlo do veículo e um
acidente. Regular o sistema para
Avisar ou Desligado no menu de
personalização do veículo ao
rebocar um atrelado.
Personalização do veículo 3 134.
Limites do sistema
Nos casos seguintes, a proteção
dianteira de peões poderão não
detetar um peão à frente ou o
desempenho do sensor ser limitado:

246Condução e funcionamento● Quando a velocidade do veículoestá fora do intervalo dos 8 km/haos 80 km/h com uma velocidade
de marcha em frente.
● Quando a distância até um peão à frente é superior a 40 metros.
● Ao conduzir em estradas com muitas curvas ou montanhosas.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais comonevoeiro, chuva ou neve.
● Quando o sensor no para-brisas está tapado por neve, gelo, neve
derretida, lama, sujidade, danos
no para-brisas ou afetado por
objetos estranhos, tais como
autocolantes.
Sensores de
estacionamento
Informação geral Quando o engate do reboque estiver
engatado, alterar as definições de
configuração no menu depersonalização do veículo no
Visor de informação. Personalização
do veículo 3 134.
Ao engatar um reboque ou suporte de bicicletas ao engate do reboque, os
sensores de estacionamento são
desativados.
Sensores de estacionamento
dianteiros e traseiros9 Aviso
O condutor assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante ao realizar manobras
de marcha-atrás ou marcha para
a frente durante a utilização do
sistema de assistência ao
estacionamento.
Os sensores de estacionamento
dianteiros e traseiros medem a
distância entre o veículo e os
obstáculos à frente a atrás do veículo.
Informa e avisa o condutor através de
sinais acústicos e uma indicação no
mostrador.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e
traseiras com uma frequência tonal
diferente.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos nos pára-choques traseiro e
dianteiro.
Ativação
O sistema é ativado
automaticamente a uma velocidade
de até 11 km/h.

Condução e funcionamento247
Um LED aceso no botão de Apoio aoestacionamento r indica que o
sistema está pronto para funcionar.
Se r for desligado durante um ciclo
de ignição, os sensores de
estacionamento são desativados. Se
a velocidade do veículo tiver
excedido anteriormente 25 km/h, os
sensores de estacionamento
dianteiros serão reativados quando a
velocidade descer abaixo de 11 km/h.
Quando o sistema é desativado, o
LED no botão apaga-se e é
apresentada uma mensagem no
Centro de Informação do Condutor.
Indicação
O sistema avisa o condutor com
sinais acústicos para obstáculos
potencialmente perigosos à frente do veículo e atrás do veículo a uma
distância de até 80 cm e 50 cm,
respetivamente, com uma velocidade
de marcha em frente engrenada, ou
até 1,5 m com a marcha-atrás
engrenada.
Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, ouvirá sinais acústicos de
aviso no interior do veículo do
respectivo lado. O intervalo entre os sinais sonoros diminui à medida queo veículo se aproxima desse
obstáculo. Quando a distância é
inferior a aproximadamente 30 cm, o
sinal torna-se contínuo.
Além disso, a distância para
obstáculos traseiros e dianteiros é apresentada através de linhas dedistância variáveis no Centro de
Informação do Condutor 3 120 ou,
consoante a versão, no Visor de
informação 3 128.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de dispensar
a mensagem, a indicação da
distância é novamente apresentada.
O sinal sonoro é silenciado quando o travão de mão está engatado ou
quando a alavanca seletora da caixa
de velocidades automática está em
N .
Desativação
O sistema é desactivado
automaticamente se a velocidade do
veículo ao exceder os 11 km/h.

248Condução e funcionamentoA desactivação manual também é
possível pressionando o botão do
Apoio ao estacionamento r.
Quando o sistema é desativado
manualmente, o LED no botão
apaga-se e é apresentada uma
mensagem no Centro de Informação
do Condutor.
Após uma desativação manual, os
sensores de estacionamento
dianteiros e traseiros são novamente
ativados se r for premido.
O sistema completo pode ser
desativado manualmente no menu de personalização do veículo no
Visor de informação. Permanece
desativado durante o ciclo de ignição ou até ser reativado no menu de
personalização. Personalização do
veículo 3 134.
Avaria
Em caso de avaria ou se o sistema
não funciona temporariamente,
por exemplo, porque existe um nível
sonoro exterior muito elevado ou
outros factores de interferência,
surge uma mensagem no Centro de
Informação do Condutor.Mensagens do veículo 3 133.
Apoio Avançado ao
Estacionamento9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.
O Apoio avançado ao
estacionamento mede um espaço
adequado para estacionamento
enquanto passa, calcula a trajectória
e guia automaticamente o veículo
para um lugar de estacionamento em
paralelo ou na perpendicular.
São fornecidas instruções no Centro
de Informação do Condutor 3 120 ou,
consoante a versão, no Visor de
informação 3 128, apoiadas por
sinais acústicos.
Nos veículos com caixa de
velocidades manual, o condutor tem
de controlar a aceleração, a
travagem e a mudança de
velocidades, ao passo que a direção
é acionada automaticamente.
Nos veículos com caixa de
velocidades automática, o condutor
tem de controlar a aceleração e a
mudança de velocidades, ao passo
que a travagem e a direção são
acionadas automaticamente.

Condução e funcionamento249O Apoio Avançado ao
Estacionamento é sempre
combinado com os sensores de
estacionamento dianteiros e
traseiros. Ambos os sistemas utilizam
os mesmos sensores nos pára-
-choques dianteiro e traseiro.
O sistema é composto por seis
sensores de estacionamento
ultrassónicos nos para-choques
traseiro e dianteiro.
Ativação do Apoio Avançado ao
Estacionamento
O Apoio avançado ao
estacionamento apenas pode ser
activado em deslocamento para a
frente.
Ao procurar um lugar para
estacionar, o sistema fica pronto a
funcionar através de uma pressão
curta em (.
O sistema reconhece e memoriza
(10 metros para lugares de
estacionamento paralelos ou
6 metros para lugares de
estacionamento perpendiculares) no
modo de sensores de
estacionamento.
O sistema apenas pode ser ativado e
procurar um lugar de estacionamento
a uma velocidade de até 30 km/h.
O Apoio Avançado ao
Estacionamento poderá não ser
ativado ao conduzir em inclinações
muito acentuadas.
FuncionalidadeModo de procura de lugar de
estacionamento, indicação no Centro de Informação do Condutor
Selecionar um lugar de
estacionamento paralelo ou
perpendicular no Centro de
Informação do Condutor através de uma pressão longa em (.
O sistema está configurado por
predefinição para detectar lugares de
estacionamento do lado do

250Condução e funcionamentopassageiro. Para detetar lugares de
estacionamento no lado de condutor, ligar o indicador do sinal no lado docondutor.Indicação no Visor de informação
Selecionar um lugar de
estacionamento paralelo ou
perpendicular tocando no ícone
respetivo no visor.
Selecionar um lugar de
estacionamento tocando no ícone
respetivo no visor.
Quando for detectado um espaço, é
apresentada uma indicação visual no Visor Cromático de Informação eemitido um sinal acústico.
Se o condutor não parar o veículo
depois de ser proposto um lugar de
estacionamento, o sistema começa a
procurar outro lugar de
estacionamento adequado.
Modo de orientação do
estacionamento
O lugar de estacionamento sugerido
pelo sistema é aceite quando o
condutor imobiliza o veículo num
espaço de 10 metros para lugares de
estacionamento paralelos ou de
6 metros para lugares deestacionamento perpendiculares
depois de ser apresentada para parar
o veículo. O sistema calcula o melhor caminho para o lugar de
estacionamento.
Uma vibração breve no volante
depois de engatar a marcha-atrás
indica que a direcção é controlada
pelo sistema. Em seguida, o veículo
com caixa de velocidades manual é
conduzido automaticamente até ao
lugar vago dando ao condutor
instruções detalhadas de travagem,
aceleração e mudança de
velocidades. Com uma caixa de
velocidades automática, o veículo é
conduzido automaticamente até ao lugar vago dando ao condutor
instruções detalhadas de aceleração e engrenagem de uma velocidade de marcha em frente ou da marcha-
-atrás. O condutor deve afastar as
mãos do volante. Durante o modo de
orientação do estacionamento, a
velocidade de manobra é limitada.
Prestar sempre atenção aos sinais
emitidos pelos sensores de
estacionamento dianteiros e

252Condução e funcionamentoCaixa de velocidades automática:
Se o Apoio Avançado ao
Estacionamento for desativado
durante a manobra de
estacionamento ou se a manobra for
concluída com êxito, o assistente mantém o veículo na posição até
ocorrer uma das seguintes
condições:
1. o pedal do travão é aplicado.2. o travão de mão elétrico é ativado.
3. a alavanca seletora é movida para P.
Avaria
Surge uma mensagem quando:
● Existe uma avaria no sistema.
● O condutor não concluiu com êxito a manobra de
estacionamento.
● O sistema não está operacional.
● Qualquer um dos motivos de desactivação descritos acima é
aplicável.
Se for detetado um objeto durante as
instruções de estacionamento, é
apresentada uma mensagem para
parar o veículo. Retirar o objecto farácontinuar a manobra de
estacionamento. Se o objecto não for removido, o sistema é desactivado.
Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
