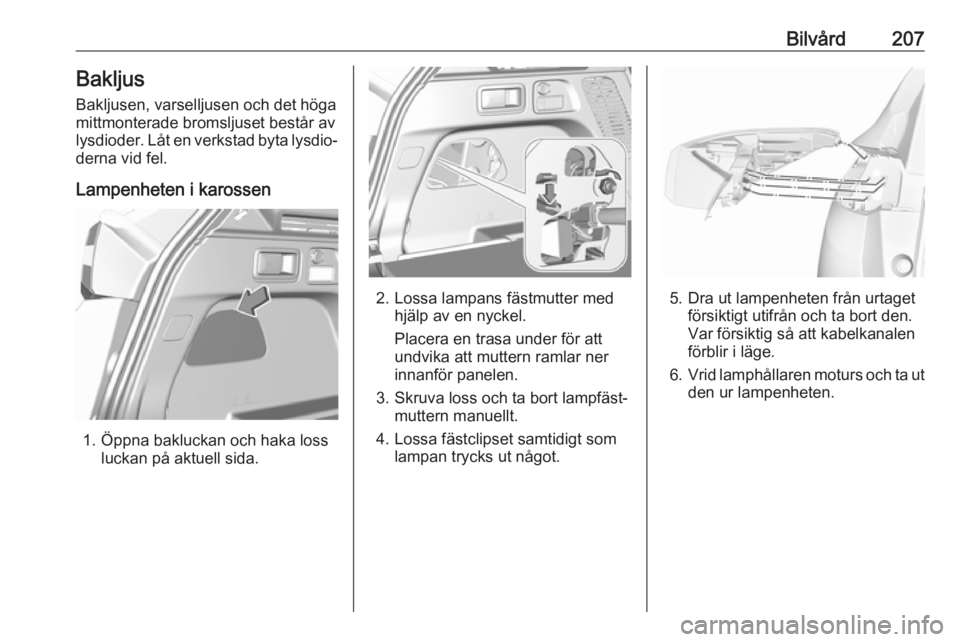

Bilvård207BakljusBakljusen, varselljusen och det höga
mittmonterade bromsljuset består av lysdioder. Låt en verkstad byta lysdio‐
derna vid fel.
Lampenheten i karossen
1. Öppna bakluckan och haka loss luckan på aktuell sida.
2. Lossa lampans fästmutter medhjälp av en nyckel.
Placera en trasa under för att
undvika att muttern ramlar ner
innanför panelen.
3. Skruva loss och ta bort lampfäst‐ muttern manuellt.
4. Lossa fästclipset samtidigt som lampan trycks ut något.5. Dra ut lampenheten från urtagetförsiktigt utifrån och ta bort den.
Var försiktig så att kabelkanalen
förblir i läge.
6. Vrid lamphållaren moturs och ta ut
den ur lampenheten.

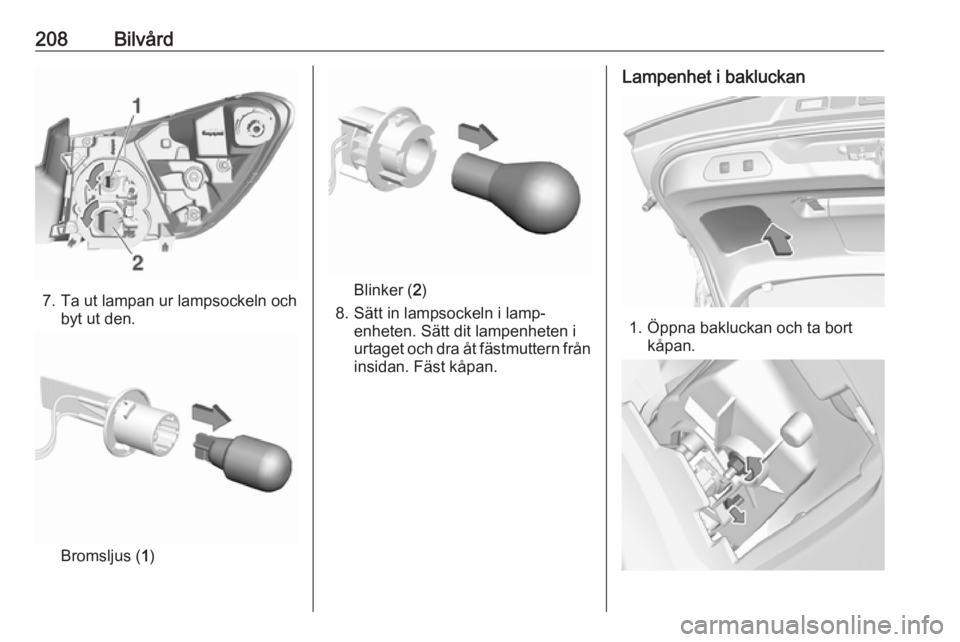

208Bilvård
7. Ta ut lampan ur lampsockeln ochbyt ut den.
Bromsljus ( 1)
Blinker ( 2)
8. Sätt in lampsockeln i lamp‐ enheten. Sätt dit lampenheten i
urtaget och dra åt fästmuttern från
insidan. Fäst kåpan.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kåpan.

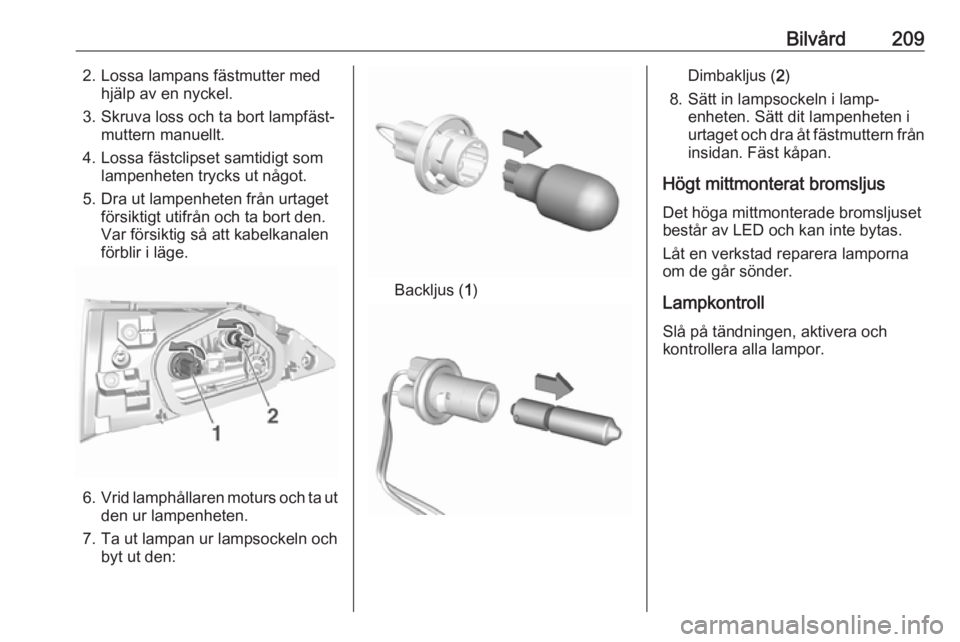

Bilvård2092. Lossa lampans fästmutter medhjälp av en nyckel.
3. Skruva loss och ta bort lampfäst‐ muttern manuellt.
4. Lossa fästclipset samtidigt som lampenheten trycks ut något.
5. Dra ut lampenheten från urtaget försiktigt utifrån och ta bort den.
Var försiktig så att kabelkanalen
förblir i läge.
6. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
7. Ta ut lampan ur lampsockeln och byt ut den:
Backljus ( 1)
Dimbakljus ( 2)
8. Sätt in lampsockeln i lamp‐ enheten. Sätt dit lampenheten i
urtaget och dra åt fästmuttern från
insidan. Fäst kåpan.
Högt mittmonterat bromsljus Det höga mittmonterade bromsljuset
består av LED och kan inte bytas.
Låt en verkstad reparera lamporna
om de går sönder.
Lampkontroll
Slå på tändningen, aktivera och
kontrollera alla lampor.

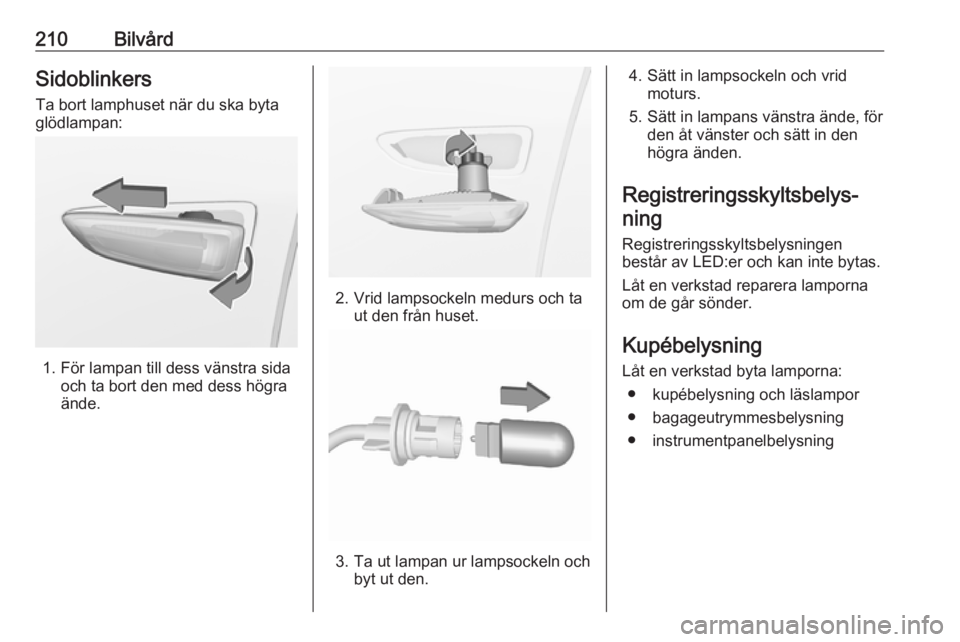

210BilvårdSidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lampsockeln medurs och ta ut den från huset.
3. Ta ut lampan ur lampsockeln ochbyt ut den.
4. Sätt in lampsockeln och vrid moturs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av LED:er och kan inte bytas.
Låt en verkstad reparera lamporna
om de går sönder.
Kupébelysning
Låt en verkstad byta lamporna: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysning

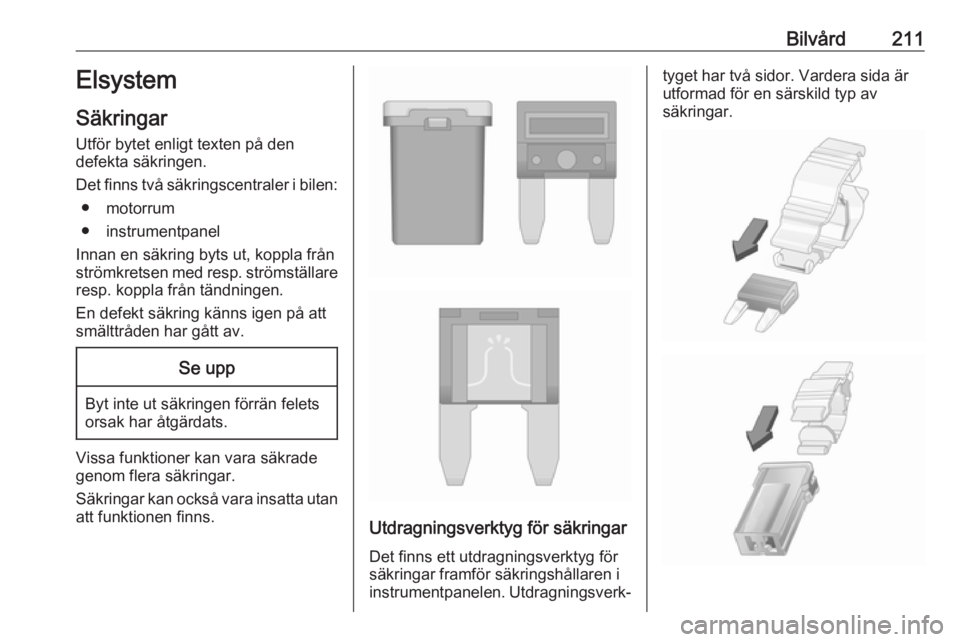

Bilvård211Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar framför säkringshållaren i
instrumentpanelen. Utdragningsverk‐
tyget har två sidor. Vardera sida är
utformad för en särskild typ av
säkringar.

212BilvårdGrip säkringen med utdragningsverk‐
tyget ovanifrån eller från sidan,
beroende på säkringstypen. Dra ut
säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.
Beroende på version kan det finnas
olika säkringscentraler i motorrum‐
met:
NrStrömkrets9Stöldlarm10Stopp/start-system11Dieselavgassystem13Stopp/start-system15Elektrisk servostyrning/radar22Signalhorn29StartmotorNrStrömkrets1Luftkonditionering2Ratt4Elektrisk parkeringsbroms6Luftmunstycke16Dimljus fram18Höger helljus (halogen) / höger
strålkastare (LED)19Vänster helljus (halogen) / höger
strålkastare (LED)21Startmotor

Bilvård213NrStrömkrets22Uppvärmd vindruta26Extravärmare/uppvärmd vind‐
ruta
När du bytt felaktiga säkringar
stänger du locket till säkringscentra‐
len och låser det.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom en lucka i instrument‐
panelen på vänster sida. Öppna
luckan och ta bort den genom att
trycka på låset.
Beroende på version kan det finnas
olika säkringscentraler i instrument‐
panelen:NrStrömkrets1Elektroniskt nyckelsystem/stöld‐
larm4Stopp/start-system5Avancerad parkeringshjälp/
kamera/växellådans styrenhet7Förstärkare8Bakre torkare10Centrallås11Centrallås13Stöldlarm16Elektrisk servostyrning, hjul18OnStar21Innerbelysning22Handskfacksbelysning23Varningssystem för döda
vinkeln/Justering av ytterback‐
speglar/Induktiv laddning24Rattstångens elenhet25Innerbackspegel

214BilvårdNrStrömkrets26Bältespåminnare27Kamera/Regnsensor/Auto‐
matisk belysningsreglering28USB/Infotainment31Airbag33Eluttag fram36InfotainmentNrStrömkrets1Innerbackspegel/Elektrisk ratt/
Stötdämparreglering /Radar/
Dieselavgassystem3Dragkrokssatsens styrmodul4Signalhorn5Vindrutespolare6Vindrutespolare7Eluttag bak10Dörrlås/Bakluckans lås11Dörrlås/Bakluckans lås12Stopp-start-system/Diagnoskon‐
taktenhet/Bromssystem13Infotainment/Klimatreglerings‐
system14Larmsignal15Klimatregleringssystem16Stopp-start-system/broms‐
system17InstrumentgruppNrStrömkrets19Rattstångens elenhet/Rattreg‐
lage21Stöldlarm22Kamera/Regnsensor/Auto‐
matisk belysningsreglering23Bältespåminnare24Automatisk växellåda/Avan‐
cerad parkeringshjälp/Panora‐
mavysystem25Airbag26Elektronisk stabilitetskontroll27Larm28OnStar29Infotainment32Cigarettändare / eluttag fram34Uppvärmd bakruta/Uppvärmd
vindruta/Induktiv laddning
