Körning och hantering167funktion är begränsad till att
endast minska bilens hastighet
före in kollision.
Det är inte säkert att systemet
reagerar på djur. Efter ett plötsligt
filbyte behöver systemet en viss
tid för att detektera framförva‐
rande fordon.
Föraren måste alltid vara beredd att vidta åtgärder och att bromsa
och styra för att undvika kollisio‐
ner.
Funktionalitet
Om bilen endast är utrustad med en
framåtriktad kamera fungerar den
aktiva nödbromsningen på framåt‐
växlar över gånghastighet och upp till 85 km/h. Med radarsensor och fram‐
åtriktad kamera fungerar den aktiva nödbromsningen i hastigheter från
gånghastighet och upp till 140 km/h.
En förutsättning är att kollisionsvar‐
ningssystemet med den främre
kameran inte har inaktiverats under
Personliga inställningar och att de
främre passagerarnas säkerhets‐
bälten är fastsatta 3 103.
Systemet består av:
● bromsförberedelsesystem
● automatisk nödbromsning
● bromshjälp med framförhållning ● intelligent bromshjälp (endast med radarsensor)
● kollisionsvarning
● fotgängarskydd
Bromsförberedelsesystem Om bilen närmar sig ett fordon elleren fotgängare framför så snabbt att
en kollision är sannolik, trycksätter
bromsförberedelsesystemet brom‐
sarna något. Detta minskar reaktions‐
tiden om en manuell eller automatisk
bromsning begärs.
Automatisk nödbromsning
Efter aktiveringen av bromsförbere‐
delsesystemet och strax innan kolli‐
sionen utför denna funktion en
begränsad bromsning för att minska
kollisionens anslagskraft eller
förhindra en krock. Om aktiv
nödbromsning sker blinkar m i instru‐
mentgruppen. Beroende på situa‐tionen kan bilen bromsas måttligt eller
hårt automatiskt. Främre automatisk
bromsning kan bara ske om ett fram‐
förvarande fordon upptäcks. På bilar
med fotgängarskydd kan främre auto‐ matisk bromsning också inträffa när
en fotgängare framför bilen upptäcks.
Kollisionsvarning 3 165
Fotgängarskydd 3 169
Den automatiska nödbromsningen kan bromsa bilen till fullständigt stopp
för att undvika en möjlig kollision. Om detta händer kan den automatiska
nödbromsningen lägga i den elekt‐
riska parkeringsbromsen för att hålla
bilen stillastående. För att lossa den
elektriska parkeringsbromsen trycker
du på parkeringsbromsknappen eller
trampar bestämt på gaspedalen.9 Varning
Automatisk nödbromsning är en
förberedande nödfunktion för kolli‐ sioner och den är inte utformad för
att undvika kollisioner. Lita inte på
systemet för att bromsa bilen. Den automatiska nödbromsningen

168Körning och hanteringbromsar inte utanför sitt
arbetshastighetsområde och
reagerar endast på upptäckta
fordon och fotgängare.
Bromshjälp med framförhållning
Förutom bromsförberedelsesystemet
och automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därför blir det omedelbart en hård
inbromsning när bromspedalen tram‐
pas ner mindre hårt. Denna funktion
hjälper föraren att bromsa snabbare
och hårdare innan kollisionen.
9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa hård
inbromsning eller att automatiskt
undvika en kollision. Den är
avsedd att minska fordonets
hastighet före en kollision. Det är
inte säkert att systemet reagerar
på djur. Efter ett plötsligt filbyte behöver systemet en viss tid för att
detektera framförvarande fordon.
Föraren måste alltid ha full uppsikt under körning. Föraren måste
alltid vara beredd att vidta åtgär‐
der och att bromsa och styra för att undvika kollisioner.
Systemet är avsett att arbeta då allapassagerare bär säkerhetsbälten.
Intelligent bromshjälp
Om bilen är utrustad med radarsen‐
sor kan intelligent bromshjälp vara till‐ gänglig. Intelligent bromshjälp
förstärker bromskraften när broms‐
pedalen trycks ner snabbt. Bromsk‐
raften påverkas av hur snabbt bilen
närmar sig och avståndet till framför‐
varande fordon.
Det är normalt att bromspedalen
pulserar eller rör sig något under
denna tid och du bör fortsätta att
trampa på bromspedalen så mycket
som behövs. Den intelligenta broms‐
hjälpen slutar inte förrän man släpper
bromspedalen.
9 Varning
Den intelligenta bromshjälpen kan
öka bilens bromsning i situationer
när det kanske inte är nödvändigt. Du kan hindra trafikflödet. Om
detta händer tar du bort foten från
bromspedalen och bromsar sedan
efter behov.
Kollisionsvarning 3 165.
Främre fotgängarskydd 3 169.
Systemets begränsningar
I vissa fall kan aktiv nödbromsning ge
en automatisk bromsning i situationer
som verkar onödiga, till exempel i
parkeringshus, på grund av trafikskyl‐ tar i en kurva eller fordon i ett annatkörfält. Detta är normalt, bilen behö‐
ver inte service. Trampa ner
gaspedalen ordentligt för att åsido‐
sätta den automatiska bromsningen
om situationen och omgivningen tillå‐ ter.

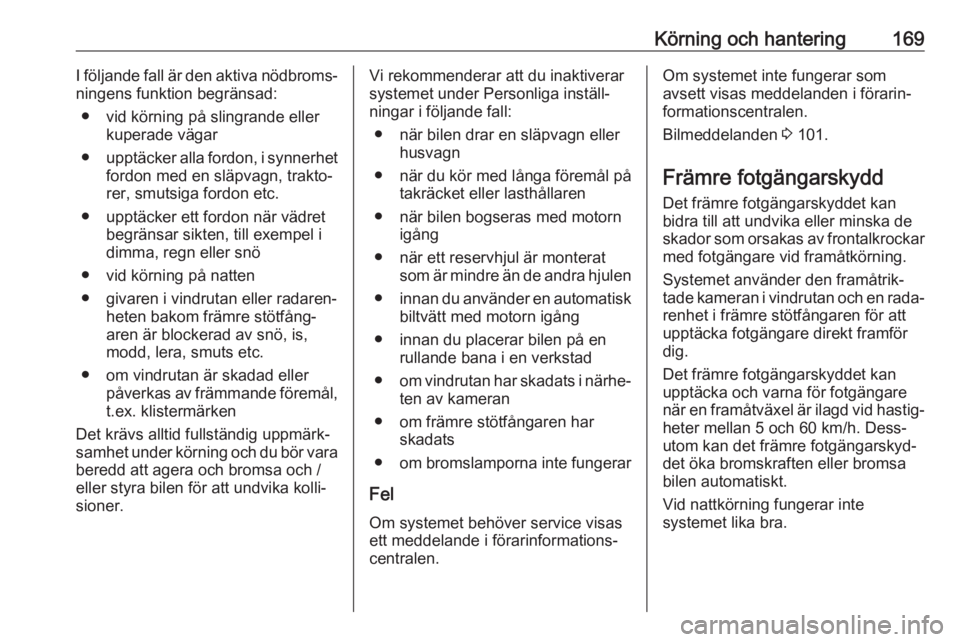

Körning och hantering169I följande fall är den aktiva nödbroms‐
ningens funktion begränsad:
● vid körning på slingrande eller kuperade vägar
● upptäcker alla fordon, i synnerhet
fordon med en släpvagn, trakto‐
rer, smutsiga fordon etc.
● upptäcker ett fordon när vädret begränsar sikten, till exempel i
dimma, regn eller snö
● vid körning på natten
● givaren i vindrutan eller radaren‐ heten bakom främre stötfång‐
aren är blockerad av snö, is, modd, lera, smuts etc.
● om vindrutan är skadad eller påverkas av främmande föremål,
t.ex. klistermärken
Det krävs alltid fullständig uppmärk‐
samhet under körning och du bör vara
beredd att agera och bromsa och / eller styra bilen för att undvika kolli‐
sioner.Vi rekommenderar att du inaktiverar
systemet under Personliga inställ‐
ningar i följande fall:
● när bilen drar en släpvagn eller husvagn
● när du kör med långa föremål på takräcket eller lasthållaren
● när bilen bogseras med motorn igång
● när ett reservhjul är monterat som är mindre än de andra hjulen
● innan du använder en automatisk
biltvätt med motorn igång
● innan du placerar bilen på en rullande bana i en verkstad
● om vindrutan har skadats i närhe‐
ten av kameran
● om främre stötfångaren har skadats
● om bromslamporna inte fungerar
Fel
Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.Om systemet inte fungerar som
avsett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 101.
Främre fotgängarskydd
Det främre fotgängarskyddet kan
bidra till att undvika eller minska de
skador som orsakas av frontalkrockar med fotgängare vid framåtkörning.
Systemet använder den framåtrik‐
tade kameran i vindrutan och en rada‐
renhet i främre stötfångaren för att
upptäcka fotgängare direkt framför
dig.
Det främre fotgängarskyddet kan
upptäcka och varna för fotgängare
när en framåtväxel är ilagd vid hastig‐ heter mellan 5 och 60 km/h. Dess‐
utom kan det främre fotgängarskyd‐
det öka bromskraften eller bromsa
bilen automatiskt.
Vid nattkörning fungerar inte
systemet lika bra.

170Körning och hantering9Fara
Fotgängarskyddet kan endast
varna föraren eller bromsa bilen automatiskt om det upptäcker en
fotgängare.
Det kan hända att systemet inte
upptäcker fotgängare, inklusive
barn, som inte befinner sig rakt
framför bilen, inte är fullt synliga,
inte står upprätt eller utgör en del
av en grupp.
Det främre fotgängarskyddet innefat‐ tar:
● detektering av fotgängare fram‐ för bilen
● varning för fotgängare framför bilen
Det främre fotgängarskyddet aktiv‐
eras samtidigt med kollisionsvar‐
ningen.
Kollisionsvarning 3 165.
Detektering av fotgängare framför
bilen
En fotgängare som befinner sig fram‐ för bilen upp till ett avstånd på ca
40 m indikeras av en symbol i instru‐
mentgruppen.
Varning för fotgängare framför
bilen
När bilen närmar sig en registrerad
fotgängare för snabbt visas ett
varningsmeddelande på förarin‐
formationscentralen. En varningssig‐
nal hörs.
Farthållaren eller den adaptiva fart‐
hållaren kan kopplas ur när fotgäng‐
arvarningen aktiveras.
Systemets begränsningar
I följande fall kan det hända att
fotgängarskyddet inte kan detektera
en fotgängare framför bilen eller att
sensorns prestanda är begränsad:
● Bilens hastighet är utanför inter‐ vallet 5–60 km/h när en framåt‐
växel är ilagd.
● Avståndet till en fotgängare fram‐
för bilen är större än 40 m.● Vid körning på slingrande eller kuperade vägar.
● Vid körning på natten.
● Om vädret begränsar sikten, t.ex.
i dimma, regn eller snö.
● Om givaren i vindrutan eller rada‐
renheten bakom främre stötfång‐aren är blockerad av snö, is,
modd, lera, smuts etc.
● Om vindrutan är skadad eller påverkas av främmande föremål,
t.ex. klistermärken.
Parkeringshjälp Allmän information
När du hakar fast en släpvagn eller
cykelhållare på dragkroken inaktive‐
ras parkeringshjälpen.

Körning och hantering1719Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Bakre parkeringshjälp
Systemet varnar föraren med ljudsig‐ naler och indikering på displayen för
eventuella hinder bakom bilen inom ett avstånd på upp till 50 cm närbacken är ilagd.
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
stötfångaren.
Inkoppling
Den bakre parkeringshjälpen aktiv‐
eras när backväxeln läggs i och tänd‐
ningen är påslagen.
Systemet är redo för användas när
lampan i parkeringshjälpens knapp
¼ är släckt.
Indikering
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder bak genom att avståndslinjer ändras
på infodisplayen 3 99. När hindret är
mycket nära visas farosymbolen 9.

172Körning och hanteringFrånkoppling
Systemet stängs av när backväxeln
läggs ur. Tryck på ¼ för att inaktivera
systemet manuellt. Lampan i knap‐
pen lyser när systemet är inaktiverat.
Om systemet har inaktiverats
manuellt aktiveras det inte automat‐
iskt nästa gång tändningen slås på.
Främre och bakre parkeringshjälp Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och
eventuella hinder framför och bakom
bilen. Den informerar och varnar
föraren med akustiska signaler och
displayindikering.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
och främre stötfångaren.
Inkoppling
Förutom den bakre parkeringshjälpen aktiveras den främre parkeringshjäl‐
pen när ett hinder detekteras framför
bilen och bilens hastighet fortfarande
är under 10 km/h.
Systemet är redo för användas när
lampan i parkeringshjälpens knapp
¼ är släckt.
När systemet är inaktiverat är lampan
på knappen tänd.
Indikering
Systemet varnar föraren med ljudsig‐ naler vid potentiellt farliga hinder
framför eller bakom bilen.
Varningssignalerna hörs på den sida av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.

Körning och hantering173
Dessutom visas avståndet till hinder
bakom och framför bilen genom att avståndslinjerna ändras på infodisp‐
layen 3 99.
Om bilen står stilla i mer än
3 sekunder med en framåtväxel ilagd, om automatväxellådan är i P eller om
inga fler hinder upptäcks ges inga
ljudsignaler.
Frånkoppling
Systemet inaktiveras automatiskt när
bilens hastighet överstiger 10 km/h,
gnom att ansätta den elektriska
parkeringsbromsen eller genom att trycka på parkeringshjälpknappen ¼.
När systemet inaktiveras manuellt
tänds lysdioden i knappen.
Om systemet har inaktiverats
manuellt aktiveras det inte automat‐
iskt nästa gång tändningen slås på.
Systemets begränsningar I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på grund av hög yttre ljudnivå eller andra störande faktorer, tänds H i instru‐
mentgruppen. Ett meddelande visas
dessutom i förarinformations‐
centralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.

174Körning och hanteringAvancerad parkeringshjälp9Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatiskt in bilen i parker‐
ingsfickan.
Den avancerade parkeringshjälpen
hjälper föraren vid följande manövrer:
● Inkörning vid fickparkering.
● Inkörning vid lodrät parkering.
● Utkörning efter fickparkering.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt. Föraren kan när
som helst ta kontroll över bilen genom att ta tag i ratten.
Det kan vara nödvändigt att köra
framåt och bakåt mer än en gång.
Instruktioner ges på infodisplayen
3 99.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp.
Systemet har sex ultraljudsparker‐
ingssensorer vardera i både den
bakre och främre stötfångaren.
Inkörning vid fickparkering
Inkoppling
Sänk bilens hastighet till under
20 km/h.
7'' Colour Info Display: För att söka
efter en parkeringsficka aktiverar du
systemet genom att välja
Parkeringshjälp på infodisplayen. Välj
sedan Parkera på parallell plats .
8'' Colour Info Display: för att söka
efter en parkeringsficka aktiverar du
systemet genom att trycka på Í. Välj
Körfunktioner på infodisplayen och
sedan Park Assist . Välj Fickparkera .
Välj parkeringssida genom att aktiv‐
era blinkers på denna sida.
Det tillåtna parallella avståndet
mellan den egna bilen och raden av
parkerade bilar är 0,5–1,5 meter.
Systemet kommer inte att identifiera
fickor som är uppenbart mindre eller
större än bilen.
