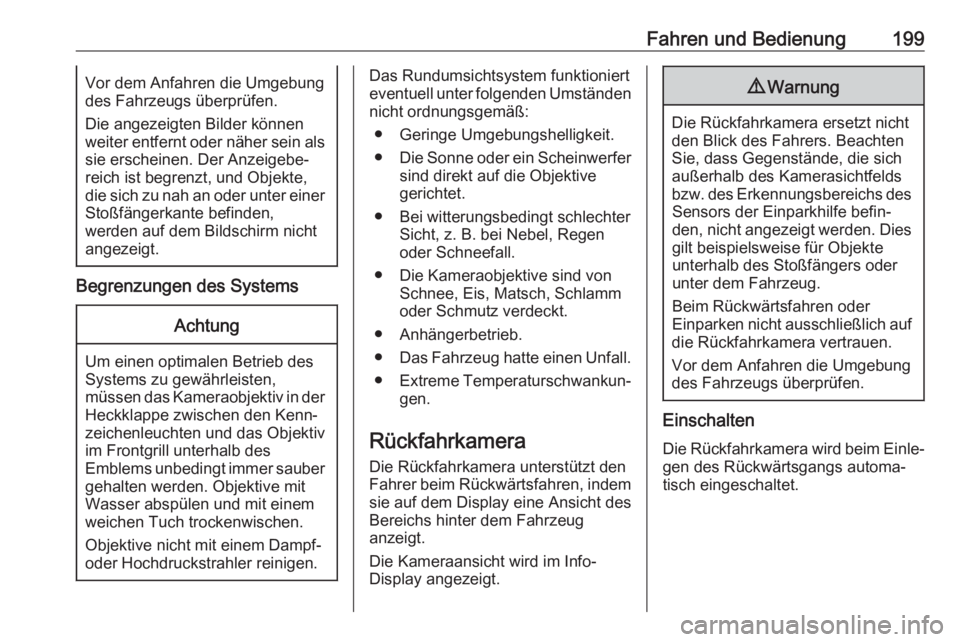

Fahren und Bedienung199Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Die angezeigten Bilder können
weiter entfernt oder näher sein als
sie erscheinen. Der Anzeigebe‐
reich ist begrenzt, und Objekte,
die sich zu nah an oder unter einer Stoßfängerkante befinden,
werden auf dem Bildschirm nicht
angezeigt.
Begrenzungen des Systems
Achtung
Um einen optimalen Betrieb des
Systems zu gewährleisten,
müssen das Kameraobjektiv in der Heckklappe zwischen den Kenn‐
zeichenleuchten und das Objektiv
im Frontgrill unterhalb des
Emblems unbedingt immer sauber gehalten werden. Objektive mit
Wasser abspülen und mit einem
weichen Tuch trockenwischen.
Objektive nicht mit einem Dampf-
oder Hochdruckstrahler reinigen.
Das Rundumsichtsystem funktioniert
eventuell unter folgenden Umständen
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwerfer
sind direkt auf die Objektive
gerichtet.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt.
● Anhängerbetrieb.
● Das Fahrzeug hatte einen Unfall.
● Extreme Temperaturschwankun‐
gen.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.

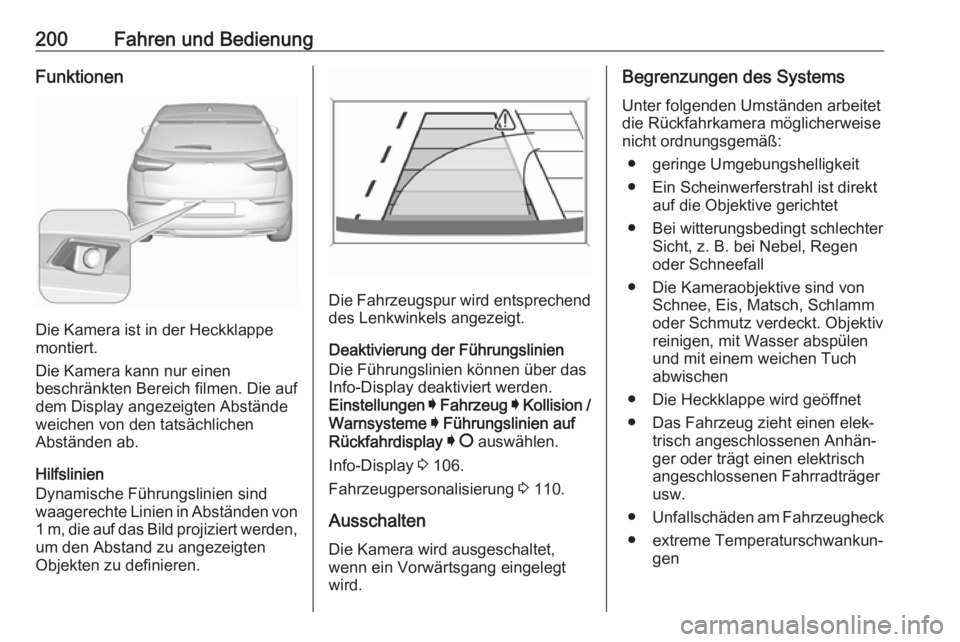

200Fahren und BedienungFunktionen
Die Kamera ist in der Heckklappe
montiert.
Die Kamera kann nur einen
beschränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Hilfslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von 1 m, die auf das Bild projiziert werden, um den Abstand zu angezeigten
Objekten zu definieren.
Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Deaktivierung der Führungslinien
Die Führungslinien können über das
Info-Display deaktiviert werden.
Einstellungen I Fahrzeug I Kollision /
Warnsysteme I Führungslinien auf
Rückfahrdisplay I § auswählen.
Info-Display 3 106.
Fahrzeugpersonalisierung 3 110.
Ausschalten
Die Kamera wird ausgeschaltet,
wenn ein Vorwärtsgang eingelegt
wird.
Begrenzungen des Systems
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● geringe Umgebungshelligkeit
● Ein Scheinwerferstrahl ist direkt auf die Objektive gerichtet
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt. Objektiv
reinigen, mit Wasser abspülen
und mit einem weichen Tuch
abwischen
● Die Heckklappe wird geöffnet
● Das Fahrzeug zieht einen elek‐ trisch angeschlossenen Anhän‐
ger oder trägt einen elektrisch
angeschlossenen Fahrradträger
usw.
● Unfallschäden am Fahrzeugheck
● extreme Temperaturschwankun‐ gen

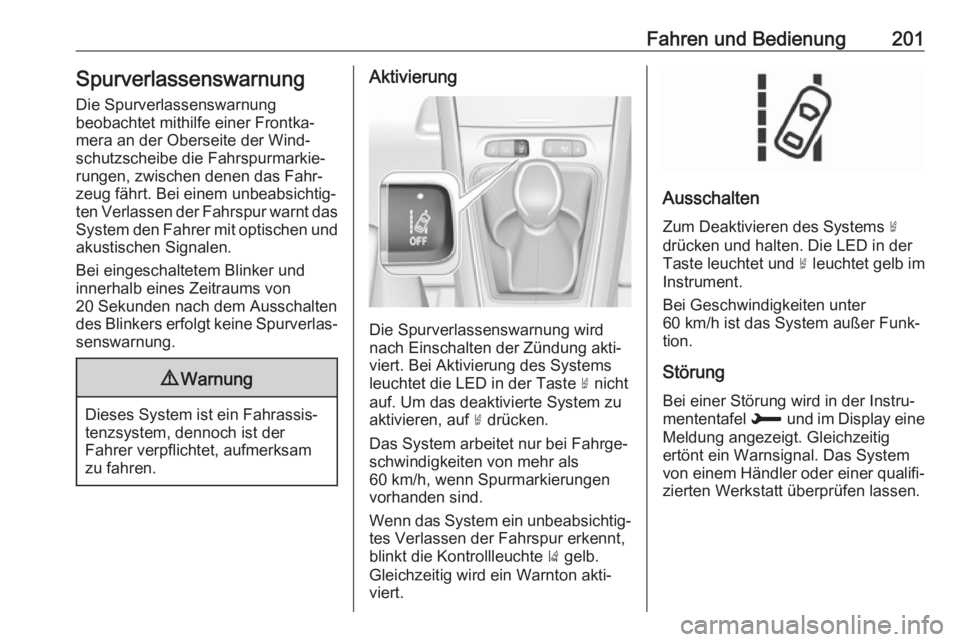

Fahren und Bedienung201SpurverlassenswarnungDie Spurverlassenswarnung
beobachtet mithilfe einer Frontka‐
mera an der Oberseite der Wind‐ schutzscheibe die Fahrspurmarkie‐
rungen, zwischen denen das Fahr‐
zeug fährt. Bei einem unbeabsichtig‐ ten Verlassen der Fahrspur warnt das
System den Fahrer mit optischen und
akustischen Signalen.
Bei eingeschaltetem Blinker und
innerhalb eines Zeitraums von
20 Sekunden nach dem Ausschalten
des Blinkers erfolgt keine Spurverlas‐
senswarnung.9 Warnung
Dieses System ist ein Fahrassis‐
tenzsystem, dennoch ist der
Fahrer verpflichtet, aufmerksam zu fahren.
Aktivierung
Die Spurverlassenswarnung wird
nach Einschalten der Zündung akti‐ viert. Bei Aktivierung des Systemsleuchtet die LED in der Taste ½ nicht
auf. Um das deaktivierte System zu
aktivieren, auf ½ drücken.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
60 km/h, wenn Spurmarkierungen
vorhanden sind.
Wenn das System ein unbeabsichtig‐ tes Verlassen der Fahrspur erkennt,
blinkt die Kontrollleuchte ) gelb.
Gleichzeitig wird ein Warnton akti‐
viert.
Ausschalten
Zum Deaktivieren des Systems ½
drücken und halten. Die LED in der
Taste leuchtet und ½ leuchtet gelb im
Instrument.
Bei Geschwindigkeiten unter
60 km/h ist das System außer Funk‐
tion.
Störung Bei einer Störung wird in der Instru‐
mententafel H und im Display eine
Meldung angezeigt. Gleichzeitig
ertönt ein Warnsignal. Das System
von einem Händler oder einer qualifi‐
zierten Werkstatt überprüfen lassen.

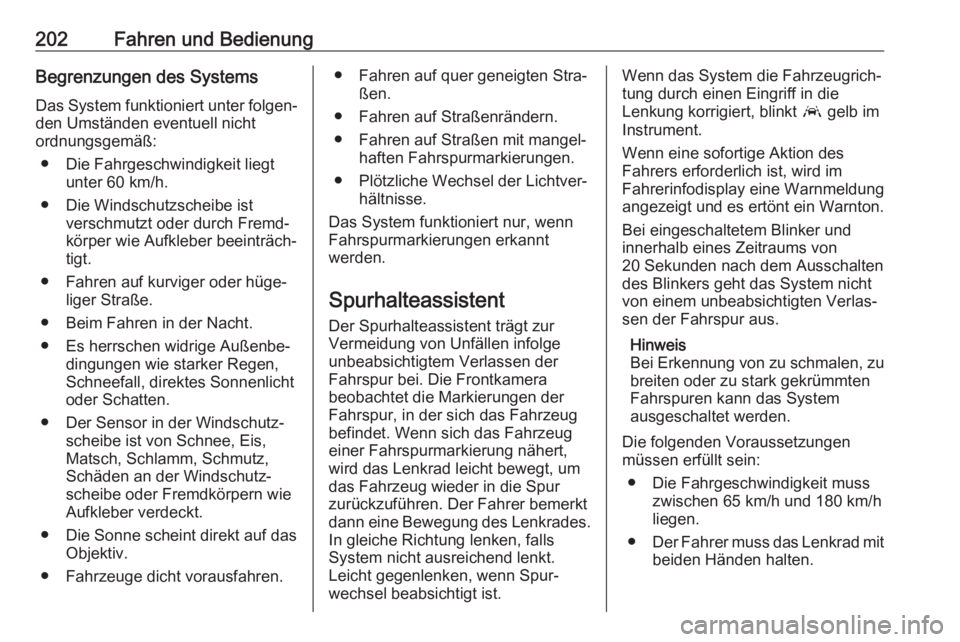

202Fahren und BedienungBegrenzungen des Systems
Das System funktioniert unter folgen‐
den Umständen eventuell nicht
ordnungsgemäß:
● Die Fahrgeschwindigkeit liegt unter 60 km/h.
● Die Windschutzscheibe ist verschmutzt oder durch Fremd‐
körper wie Aufkleber beeinträch‐
tigt.
● Fahren auf kurviger oder hüge‐ liger Straße.
● Beim Fahren in der Nacht. ● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
● Der Sensor in der Windschutz‐ scheibe ist von Schnee, Eis,
Matsch, Schlamm, Schmutz,
Schäden an der Windschutz‐
scheibe oder Fremdkörpern wie Aufkleber verdeckt.
● Die Sonne scheint direkt auf das Objektiv.
● Fahrzeuge dicht vorausfahren.● Fahren auf quer geneigten Stra‐ ßen.
● Fahren auf Straßenrändern.
● Fahren auf Straßen mit mangel‐ haften Fahrspurmarkierungen.
● Plötzliche Wechsel der Lichtver‐ hältnisse.
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt
werden.
Spurhalteassistent Der Spurhalteassistent trägt zur
Vermeidung von Unfällen infolge
unbeabsichtigtem Verlassen der
Fahrspur bei. Die Frontkamera
beobachtet die Markierungen der
Fahrspur, in der sich das Fahrzeug
befindet. Wenn sich das Fahrzeug
einer Fahrspurmarkierung nähert,
wird das Lenkrad leicht bewegt, um das Fahrzeug wieder in die Spur
zurückzuführen. Der Fahrer bemerkt
dann eine Bewegung des Lenkrades.
In gleiche Richtung lenken, falls
System nicht ausreichend lenkt.
Leicht gegenlenken, wenn Spur‐
wechsel beabsichtigt ist.Wenn das System die Fahrzeugrich‐ tung durch einen Eingriff in die
Lenkung korrigiert, blinkt a gelb im
Instrument.
Wenn eine sofortige Aktion des
Fahrers erforderlich ist, wird im
Fahrerinfodisplay eine Warnmeldung
angezeigt und es ertönt ein Warnton.
Bei eingeschaltetem Blinker und
innerhalb eines Zeitraums von
20 Sekunden nach dem Ausschalten
des Blinkers geht das System nicht
von einem unbeabsichtigten Verlas‐
sen der Fahrspur aus.
Hinweis
Bei Erkennung von zu schmalen, zu breiten oder zu stark gekrümmten
Fahrspuren kann das System
ausgeschaltet werden.
Die folgenden Voraussetzungen
müssen erfüllt sein:
● Die Fahrgeschwindigkeit muss zwischen 65 km/h und 180 km/h
liegen.
● Der Fahrer muss das Lenkrad mit
beiden Händen halten.

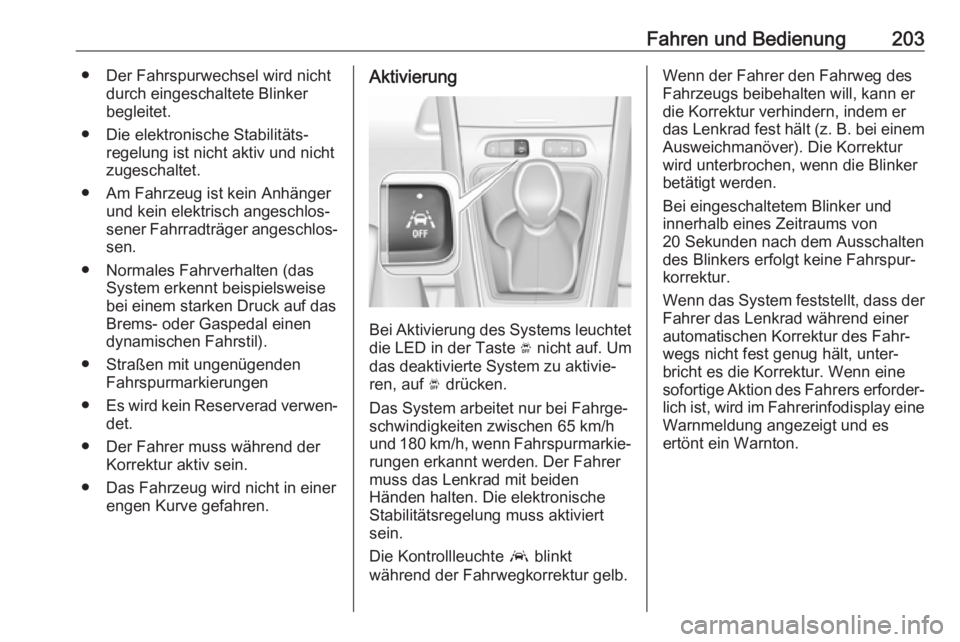

Fahren und Bedienung203● Der Fahrspurwechsel wird nichtdurch eingeschaltete Blinkerbegleitet.
● Die elektronische Stabilitäts‐ regelung ist nicht aktiv und nicht
zugeschaltet.
● Am Fahrzeug ist kein Anhänger und kein elektrisch angeschlos‐sener Fahrradträger angeschlos‐ sen.
● Normales Fahrverhalten (das System erkennt beispielsweise
bei einem starken Druck auf das
Brems- oder Gaspedal einen
dynamischen Fahrstil).
● Straßen mit ungenügenden Fahrspurmarkierungen
● Es wird kein Reserverad verwen‐
det.
● Der Fahrer muss während der Korrektur aktiv sein.
● Das Fahrzeug wird nicht in einer engen Kurve gefahren.Aktivierung
Bei Aktivierung des Systems leuchtet
die LED in der Taste Ó nicht auf. Um
das deaktivierte System zu aktivie‐ ren, auf Ó drücken.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten zwischen 65 km/h
und 180 km/h, wenn Fahrspurmarkie‐ rungen erkannt werden. Der Fahrer
muss das Lenkrad mit beiden
Händen halten. Die elektronische
Stabilitätsregelung muss aktiviert sein.
Die Kontrollleuchte a blinkt
während der Fahrwegkorrektur gelb.
Wenn der Fahrer den Fahrweg des
Fahrzeugs beibehalten will, kann er
die Korrektur verhindern, indem er
das Lenkrad fest hält (z. B. bei einem Ausweichmanöver). Die Korrektur
wird unterbrochen, wenn die Blinker
betätigt werden.
Bei eingeschaltetem Blinker und
innerhalb eines Zeitraums von
20 Sekunden nach dem Ausschalten
des Blinkers erfolgt keine Fahrspur‐
korrektur.
Wenn das System feststellt, dass der
Fahrer das Lenkrad während einer
automatischen Korrektur des Fahr‐
wegs nicht fest genug hält, unter‐
bricht es die Korrektur. Wenn eine
sofortige Aktion des Fahrers erforder‐
lich ist, wird im Fahrerinfodisplay eine Warnmeldung angezeigt und es
ertönt ein Warnton.

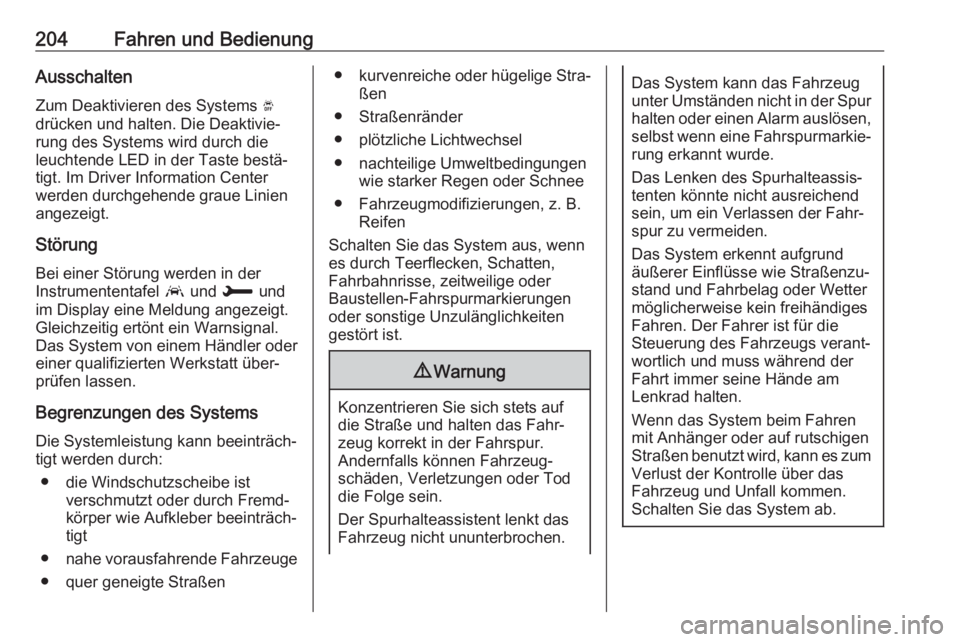

204Fahren und BedienungAusschalten
Zum Deaktivieren des Systems Ó
drücken und halten. Die Deaktivie‐
rung des Systems wird durch die
leuchtende LED in der Taste bestä‐
tigt. Im Driver Information Center
werden durchgehende graue Linien
angezeigt.
StörungBei einer Störung werden in der
Instrumententafel a und H und
im Display eine Meldung angezeigt.
Gleichzeitig ertönt ein Warnsignal.
Das System von einem Händler oder
einer qualifizierten Werkstatt über‐
prüfen lassen.
Begrenzungen des Systems
Die Systemleistung kann beeinträch‐
tigt werden durch:
● die Windschutzscheibe ist verschmutzt oder durch Fremd‐
körper wie Aufkleber beeinträch‐
tigt
● nahe vorausfahrende Fahrzeuge
● quer geneigte Straßen● kurvenreiche oder hügelige Stra‐
ßen
● Straßenränder
● plötzliche Lichtwechsel
● nachteilige Umweltbedingungen wie starker Regen oder Schnee
● Fahrzeugmodifizierungen, z. B. Reifen
Schalten Sie das System aus, wenn
es durch Teerflecken, Schatten,
Fahrbahnrisse, zeitweilige oder
Baustellen-Fahrspurmarkierungen
oder sonstige Unzulänglichkeiten gestört ist.9 Warnung
Konzentrieren Sie sich stets auf
die Straße und halten das Fahr‐
zeug korrekt in der Fahrspur.
Andernfalls können Fahrzeug‐
schäden, Verletzungen oder Tod
die Folge sein.
Der Spurhalteassistent lenkt das
Fahrzeug nicht ununterbrochen.
Das System kann das Fahrzeug
unter Umständen nicht in der Spur halten oder einen Alarm auslösen,
selbst wenn eine Fahrspurmarkie‐ rung erkannt wurde.
Das Lenken des Spurhalteassis‐
tenten könnte nicht ausreichend
sein, um ein Verlassen der Fahr‐
spur zu vermeiden.
Das System erkennt aufgrund
äußerer Einflüsse wie Straßenzu‐
stand und Fahrbelag oder Wetter
möglicherweise kein freihändiges
Fahren. Der Fahrer ist für die
Steuerung des Fahrzeugs verant‐
wortlich und muss während der
Fahrt immer seine Hände am
Lenkrad halten.
Wenn das System beim Fahren
mit Anhänger oder auf rutschigen
Straßen benutzt wird, kann es zum Verlust der Kontrolle über das
Fahrzeug und Unfall kommen.
Schalten Sie das System ab.

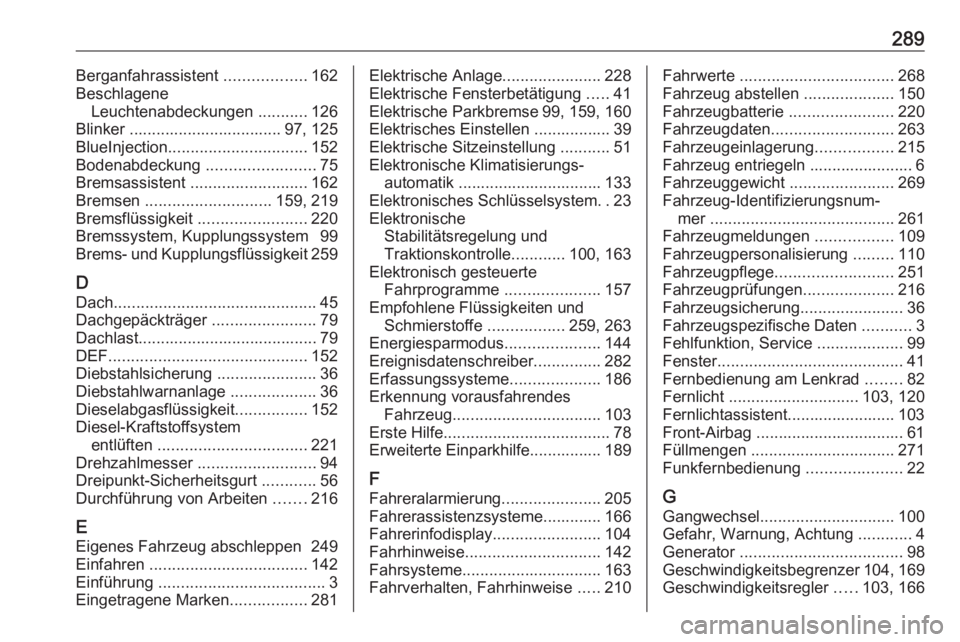

289Berganfahrassistent ..................162
Beschlagene Leuchtenabdeckungen ...........126
Blinker .................................. 97, 125
BlueInjection ............................... 152
Bodenabdeckung ........................75
Bremsassistent .......................... 162
Bremsen ............................ 159, 219
Bremsflüssigkeit ........................220
Bremssystem, Kupplungssystem 99
Brems- und Kupplungsflüssigkeit 259
D Dach ............................................. 45
Dachgepäckträger .......................79
Dachlast........................................ 79 DEF ............................................ 152
Diebstahlsicherung ......................36
Diebstahlwarnanlage ...................36
Dieselabgasflüssigkeit ................152
Diesel-Kraftstoffsystem entlüften ................................. 221
Drehzahlmesser .......................... 94
Dreipunkt-Sicherheitsgurt ............56
Durchführung von Arbeiten .......216
E Eigenes Fahrzeug abschleppen 249Einfahren ................................... 142
Einführung ..................................... 3
Eingetragene Marken .................281Elektrische Anlage ......................228
Elektrische Fensterbetätigung .....41
Elektrische Parkbremse 99, 159, 160
Elektrisches Einstellen ................. 39
Elektrische Sitzeinstellung ...........51
Elektronische Klimatisierungs‐ automatik ................................ 133
Elektronisches Schlüsselsystem ..23
Elektronische Stabilitätsregelung und
Traktionskontrolle ............100, 163
Elektronisch gesteuerte Fahrprogramme .....................157
Empfohlene Flüssigkeiten und Schmierstoffe .................259, 263
Energiesparmodus .....................144
Ereignisdatenschreiber ...............282
Erfassungssysteme ....................186
Erkennung vorausfahrendes Fahrzeug ................................. 103
Erste Hilfe ..................................... 78
Erweiterte Einparkhilfe................ 189
F
Fahreralarmierung ......................205
Fahrerassistenzsysteme............. 166
Fahrerinfodisplay ........................104
Fahrhinweise .............................. 142
Fahrsysteme ............................... 163
Fahrverhalten, Fahrhinweise .....210Fahrwerte .................................. 268
Fahrzeug abstellen ....................150
Fahrzeugbatterie .......................220
Fahrzeugdaten ........................... 263
Fahrzeugeinlagerung .................215
Fahrzeug entriegeln ....................... 6 Fahrzeuggewicht .......................269
Fahrzeug-Identifizierungsnum‐ mer ......................................... 261
Fahrzeugmeldungen .................109
Fahrzeugpersonalisierung .........110
Fahrzeugpflege .......................... 251
Fahrzeugprüfungen ....................216
Fahrzeugsicherung .......................36
Fahrzeugspezifische Daten ...........3
Fehlfunktion, Service ...................99
Fenster ......................................... 41
Fernbedienung am Lenkrad ........82
Fernlicht ............................. 103, 120
Fernlichtassistent........................ 103
Front-Airbag ................................. 61
Füllmengen ................................ 271
Funkfernbedienung .....................22
G Gangwechsel .............................. 100
Gefahr, Warnung, Achtung ............4
Generator .................................... 98
Geschwindigkeitsbegrenzer 104 , 169
Geschwindigkeitsregler .....103, 166

290Getränkehalter ............................. 71
Getriebe ....................................... 17
Getriebe-Display ........................155
Glasdach ..................................... 45
Glühlampen auswechseln .........222
H Halogen-Scheinwerfer ...............222
Handschuhfach ............................ 71
Handschuhfachkühlung .............139
Heckklappe ................................... 31
Heckscheibenheizung .................43
Heckscheibenwischer und Waschanlage ........................... 86
Heizung ................................. 53, 54
Heizung und Belüftung ..............129
Hupe ...................................... 13, 83
I
Induktives Laden .......................... 90
Info-Display................................. 106
Innenbeleuchtung .......................126
Innenleuchten ............................ 228
Innenlicht ................................... 127
Innenraumpflege .......................254
Innenspiegel ................................. 40
Instrument .................................... 91
Instrumententafelbeleuchtung ...126
Instrumententafelübersicht ..........10K
Katalysator ................................. 151
Kennzeichenleuchte ..................228
Kilometerzähler ............................ 94
Kindersicherheitssystem .............. 64
Kindersicherheitssysteme............. 64
Kindersicherung ........................... 29
Klappbare Spiegel .......................39
Klimaanlage ............................... 130
Klimatisierung .............................. 15
Klimatisierungssysteme ..............129
Konformitätserklärung ................274
Kontrolle über das Fahrzeug .....142
Kontrollleuchten ............................ 97
Kopf-Airbag .................................. 62
Kopfstützen .................................. 47
Kopfstützeneinstellung ..................8
Kraftstoffanzeige .......................... 95
Kraftstoffe ................................... 206
Kraftstoffe für Diesel-Motoren .... 207
Kraftstoffe für Otto-Motoren .......206
Kraftstoffmangel ........................102
Kühlmittel ................................... 218
Kühlmitteltemperatur .................101
Kühlmitteltemperaturanzeige .......95
Kühlmittel und Frostschutz .........259
Kurvenlicht .................................. 121L
Laderaum .............................. 31, 72
Laderaumabdeckung ...................74
LED-Scheinwerfer ......103, 121, 224
Lenken ........................................ 142
Lenkradeinstellung ..................9, 82
Lenkradheizung ........................... 83
Leselicht .................................... 127
Leuchtweitenregulierung ...........121
Lichtfunktionen ........................... 128
Lichthupe ................................... 120
Lichtschalter .............................. 119
Losfahren ..................................... 18
Lufteinlass ................................. 139
Lüftung........................................ 129
M Manuelles Abblenden ..................40
Manuelle Sitzeinstellung ...............49
Manuell-Modus .......................... 157
Mittelkonsolenbeleuchtung ........128
Motorabgase .............................. 151
Motor anlassen .......................... 145
Motor ausschalten ........................99
Motordaten ................................ 266
Motorenidentifizierung ................262
Motorhaube ............................... 217
Motoröl ...................... 217, 259, 263
Motoröldruck .............................. 102
Motorölstandsanzeige ..................95
