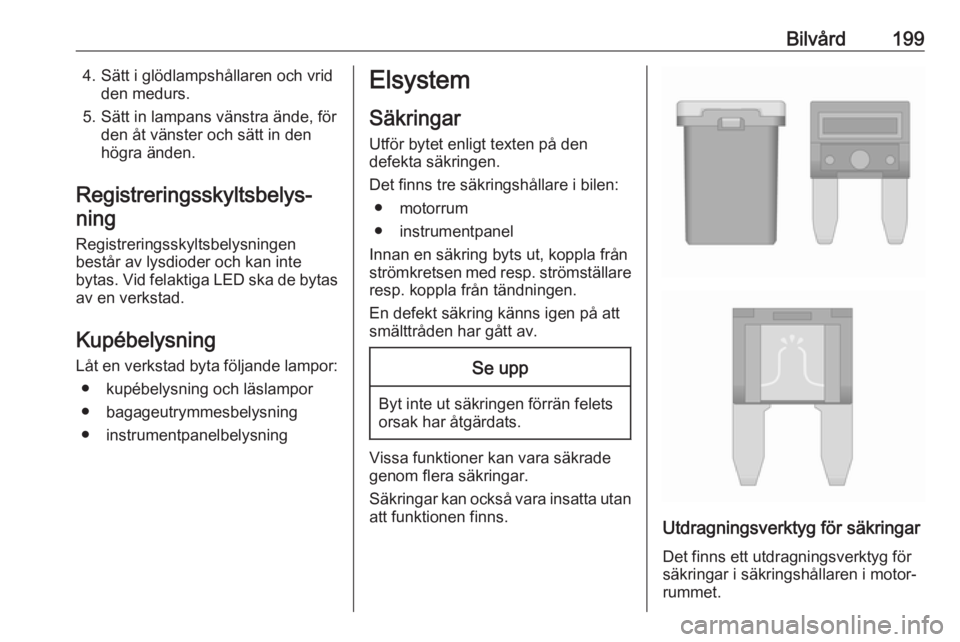

Bilvård1994. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas
av en verkstad.
Kupébelysning
Låt en verkstad byta följande lampor: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysningElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

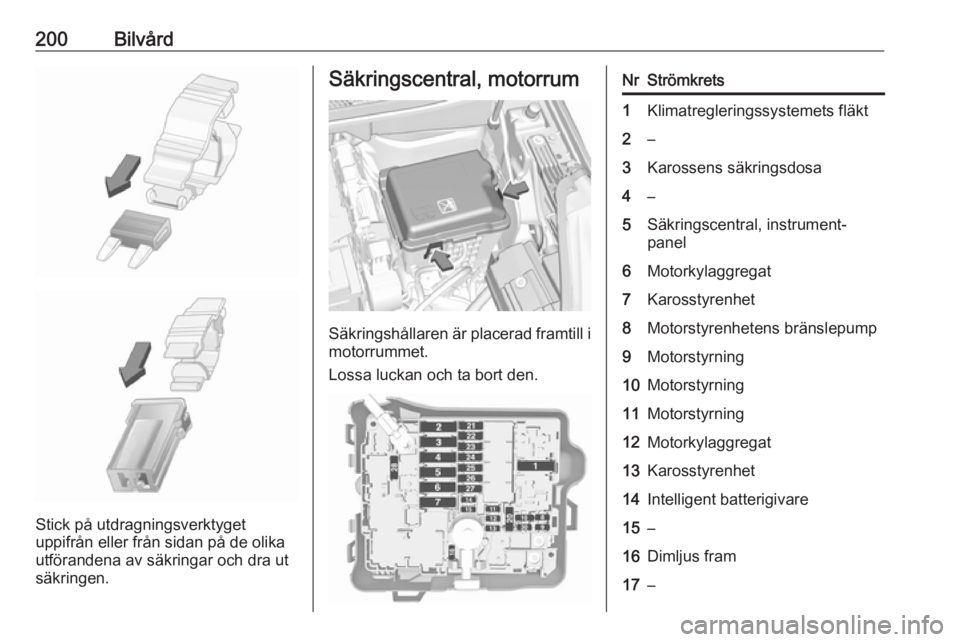

200Bilvård
Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.
NrStrömkrets1Klimatregleringssystemets fläkt2–3Karossens säkringsdosa4–5Säkringscentral, instrument‐
panel6Motorkylaggregat7Karosstyrenhet8Motorstyrenhetens bränslepump9Motorstyrning10Motorstyrning11Motorstyrning12Motorkylaggregat13Karosstyrenhet14Intelligent batterigivare15–16Dimljus fram17–

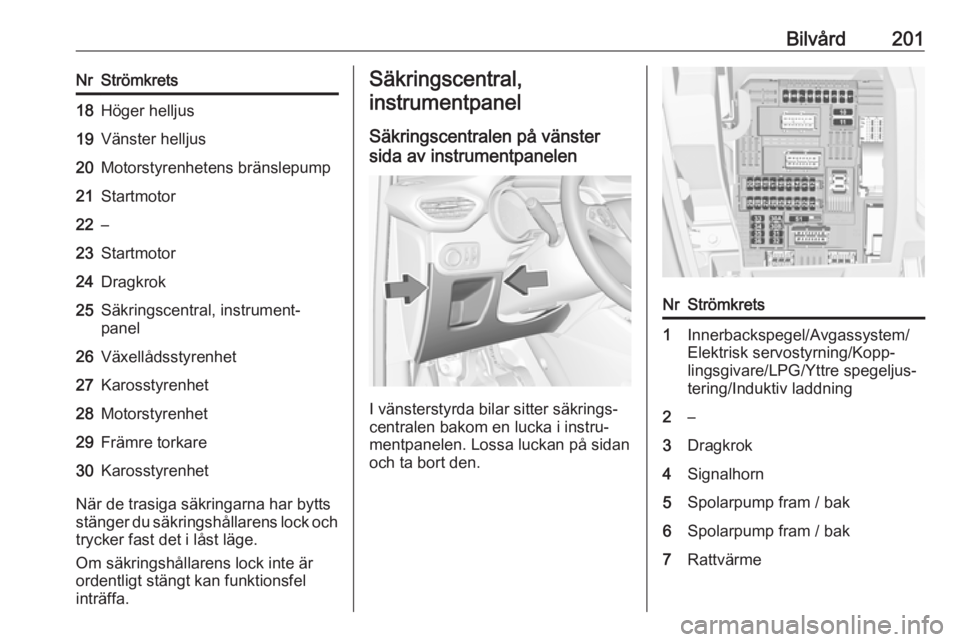

Bilvård201NrStrömkrets18Höger helljus19Vänster helljus20Motorstyrenhetens bränslepump21Startmotor22–23Startmotor24Dragkrok25Säkringscentral, instrument‐
panel26Växellådsstyrenhet27Karosstyrenhet28Motorstyrenhet29Främre torkare30Karosstyrenhet
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
Säkringscentralen på vänster
sida av instrumentpanelen
I vänsterstyrda bilar sitter säkrings‐
centralen bakom en lucka i instru‐
mentpanelen. Lossa luckan på sidan
och ta bort den.
NrStrömkrets1Innerbackspegel/Avgassystem/
Elektrisk servostyrning/Kopp‐
lingsgivare/LPG/Yttre spegeljus‐
tering/Induktiv laddning2–3Dragkrok4Signalhorn5Spolarpump fram / bak6Spolarpump fram / bak7Rattvärme

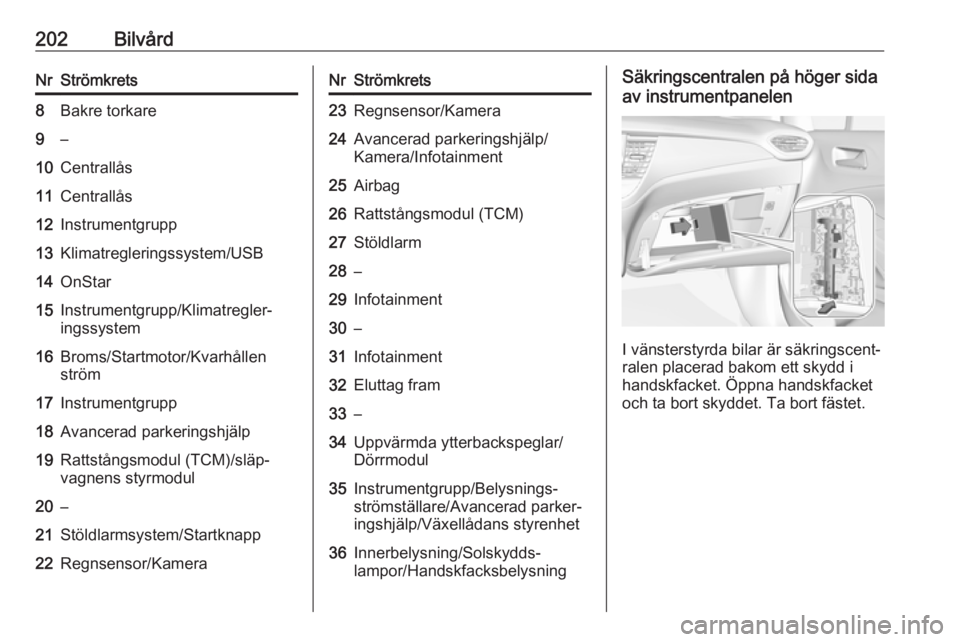

202BilvårdNrStrömkrets8Bakre torkare9–10Centrallås11Centrallås12Instrumentgrupp13Klimatregleringssystem/USB14OnStar15Instrumentgrupp/Klimatregler‐
ingssystem16Broms/Startmotor/Kvarhållen
ström17Instrumentgrupp18Avancerad parkeringshjälp19Rattstångsmodul (TCM)/släp‐
vagnens styrmodul20–21Stöldlarmsystem/Startknapp22Regnsensor/KameraNrStrömkrets23Regnsensor/Kamera24Avancerad parkeringshjälp/
Kamera/Infotainment25Airbag26Rattstångsmodul (TCM)27Stöldlarm28–29Infotainment30–31Infotainment32Eluttag fram33–34Uppvärmda ytterbackspeglar/
Dörrmodul35Instrumentgrupp/Belysnings‐
strömställare/Avancerad parker‐
ingshjälp/Växellådans styrenhet36Innerbelysning/Solskydds‐
lampor/HandskfacksbelysningSäkringscentralen på höger sida
av instrumentpanelen
I vänsterstyrda bilar är säkringscent‐
ralen placerad bakom ett skydd i
handskfacket. Öppna handskfacket
och ta bort skyddet. Ta bort fästet.

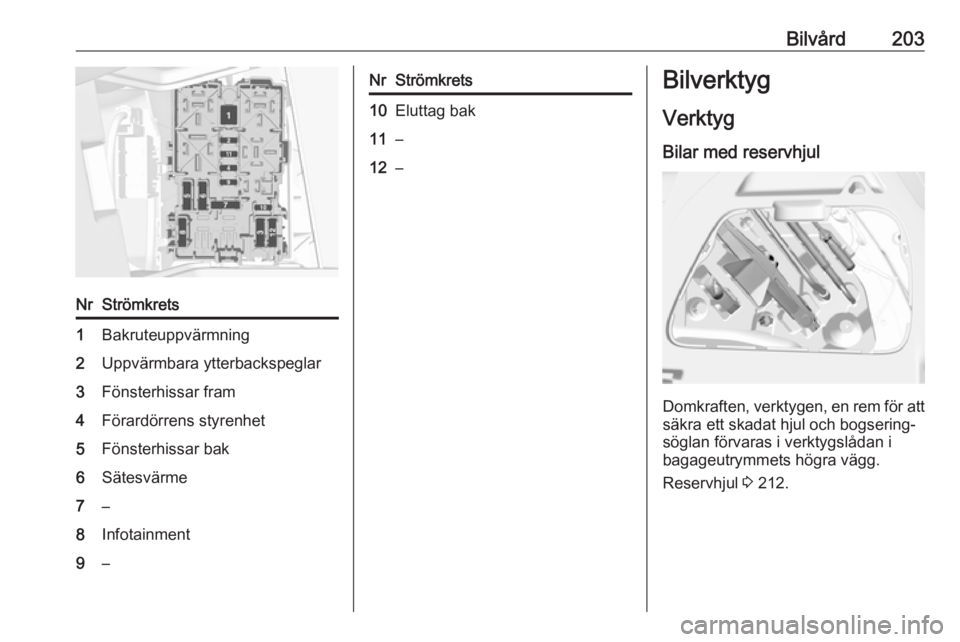

Bilvård203NrStrömkrets1Bakruteuppvärmning2Uppvärmbara ytterbackspeglar3Fönsterhissar fram4Förardörrens styrenhet5Fönsterhissar bak6Sätesvärme7–8Infotainment9–NrStrömkrets10Eluttag bak11–12–BilverktygVerktyg
Bilar med reservhjul
Domkraften, verktygen, en rem för att
säkra ett skadat hjul och bogsering‐
söglan förvaras i verktygslådan i
bagageutrymmets högra vägg.
Reservhjul 3 212.

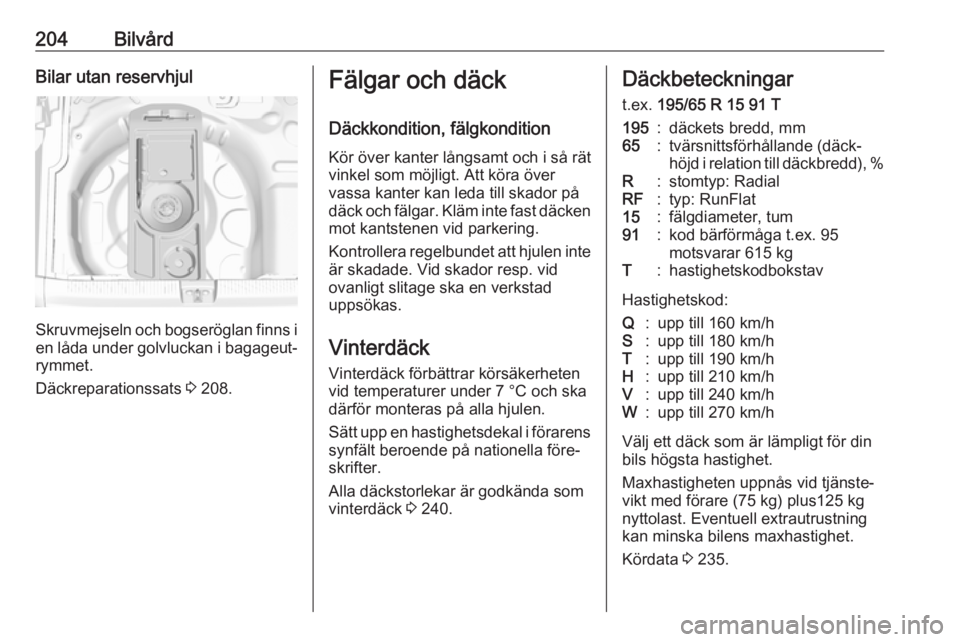

204BilvårdBilar utan reservhjul
Skruvmejseln och bogseröglan finns ien låda under golvluckan i bagageut‐
rymmet.
Däckreparationssats 3 208.
Fälgar och däck
Däckkondition, fälgkondition
Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 240.Däckbeteckningar
t.ex. 195/65 R 15 91 T195:däckets bredd, mm65:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat15:fälgdiameter, tum91:kod bärförmåga t.ex. 95
motsvarar 615 kgT:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐ vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 235.

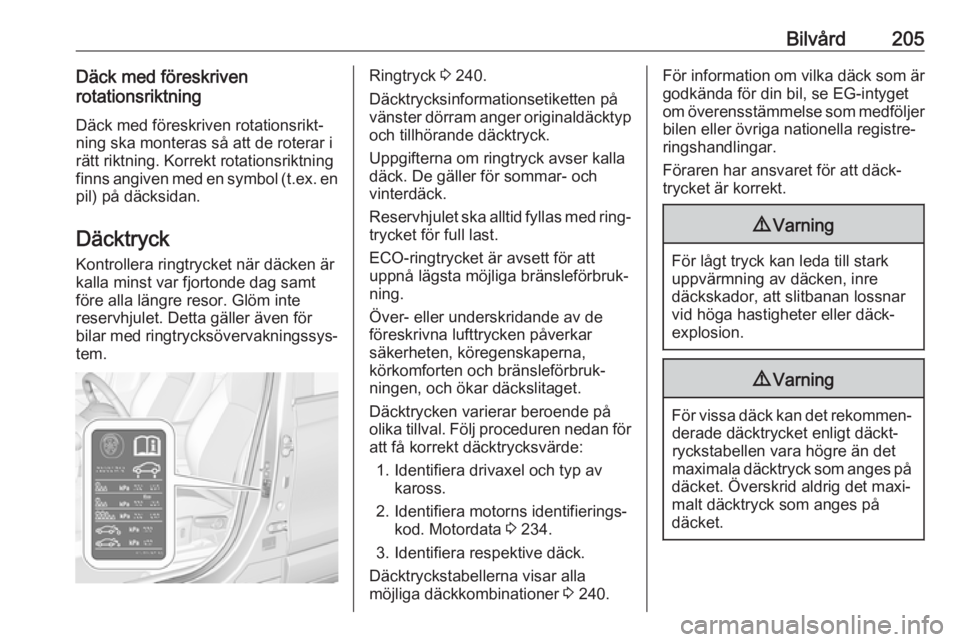

Bilvård205Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol ( t.ex. en
pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för
bilar med ringtrycksövervakningssys‐ tem.Ringtryck 3 240.
Däcktrycksinformationsetiketten på
vänster dörram anger originaldäcktyp
och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐ trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för
att få korrekt däcktrycksvärde:
1. Identifiera drivaxel och typ av kaross.
2. Identifiera motorns identifierings‐ kod. Motordata 3 234.
3. Identifiera respektive däck.
Däcktryckstabellerna visar alla
möjliga däckkombinationer 3 240.För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.

206BilvårdTemperaturförhållandenDäcktrycket är beroende av däckets
temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta måste man beakta när man kontrolle‐ rar varma däck.
Varningssystem för tryckförlust
Varningssystemet för tryckförlust
kontrollerar kontinuerligt rotations‐
hastigheten hos alla fyra hjulen och
varnar för lågt däcktryck under
körning. Detta uppnås genom att
däckets rullningsomkrets jämförs
med referensvärden och ytterligare
signaler.
Vid tryckförlust tänds kontrollampan
w och ett varningsmeddelande visas
i förarinformationscentralen.I detta fall bör du sänka hastigheten samt undvika skarp kurvtagning ochhastig inbromsning. Stanna så fort
det är säkert att göra det och kontrol‐ lera däcktrycket.
Kontrollampa w 3 90.
När däcktrycket har justerats ska du
initiera systemet för att släcka
kontrollampan och starta om
systemet.Se upp
Varningssystemet för tryckförlust
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Vid ett fel visas ett meddelande om
systemfel i förarinformations‐
centralen. Ställ in korrekt däcktryck
och starta om systemet. Kontakta en verkstad om felmeddelandet fortsät‐
ter att visas. Systemet fungerar inte
vid fel på ABS eller ESC eller om ett
tillfälligt reservhjul används. När
däcket har bytts ut mot ett vanligt
däck bör du kontrollera däcktrycket
med kalla däck och initiera systemet.
Systeminitialisering
När däcktrycket har korrigerats eller
efter ett hjulbyte måste systemet initi‐
eras för att lära sig de nya referen‐
svärdena för däckets omkrets:
1. Se alltid till att alla fyra däcken har
rätt däcktryck 3 240.
2. Dra åt den manuella parkerings‐ bromsen.
