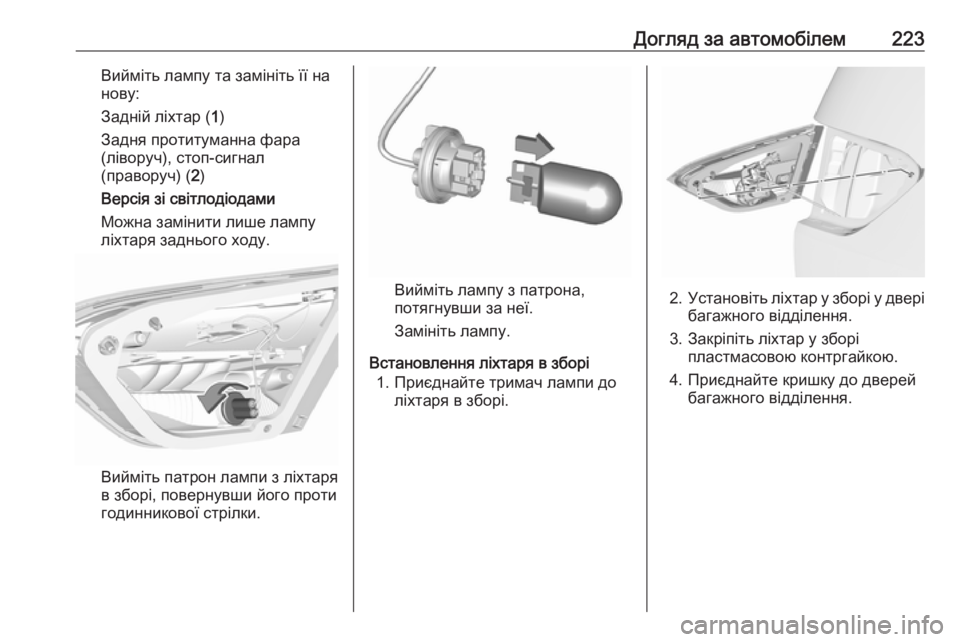

Догляд за автомобілем223Вийміть лампу та замініть її на
нову:
Задній ліхтар ( 1)
Задня протитуманна фара
(ліворуч), стоп-сигнал
(праворуч) ( 2)
Версія зі світлодіодами
Можна замінити лише лампу
ліхтаря заднього ходу.
Вийміть патрон лампи з ліхтаря
в зборі, повернувши його проти годинникової стрілки.
Вийміть лампу з патрона,
потягнувши за неї.
Замініть лампу.
Встановлення ліхтаря в зборі 1. Приєднайте тримач лампи до ліхтаря в зборі.2.Установіть ліхтар у зборі у двері
багажного відділення.
3. Закріпіть ліхтар у зборі пластмасовою контргайкою.
4. Приєднайте кришку до дверей багажного відділення.

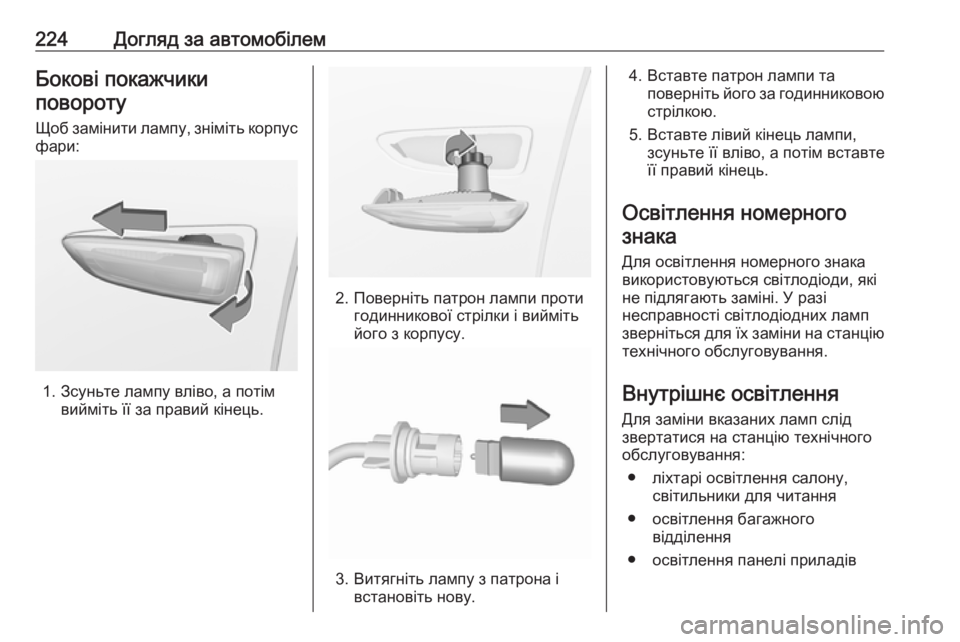

224Догляд за автомобілемБокові покажчикиповороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
Для освітлення номерного знака
використовуються світлодіоди, які
не підлягають заміні. У разі
несправності світлодіодних ламп
зверніться для їх заміни на станцію
технічного обслуговування.
Внутрішнє освітлення
Для заміни вказаних ламп слід
звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладів

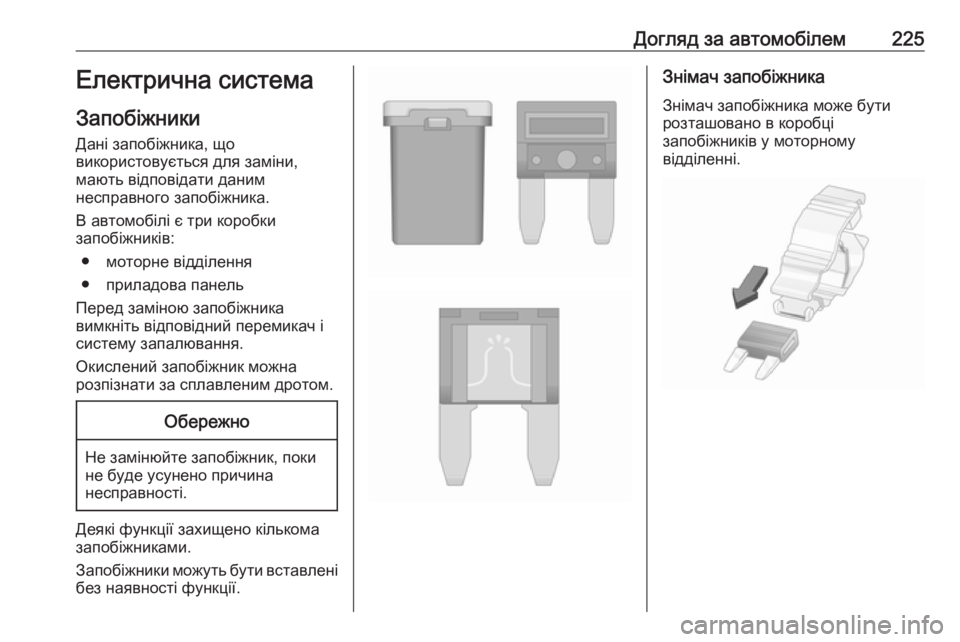

Догляд за автомобілем225Електрична система
Запобіжники Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є три коробки
запобіжників:
● моторне відділення● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташовано в коробці
запобіжників у моторному
відділенні.

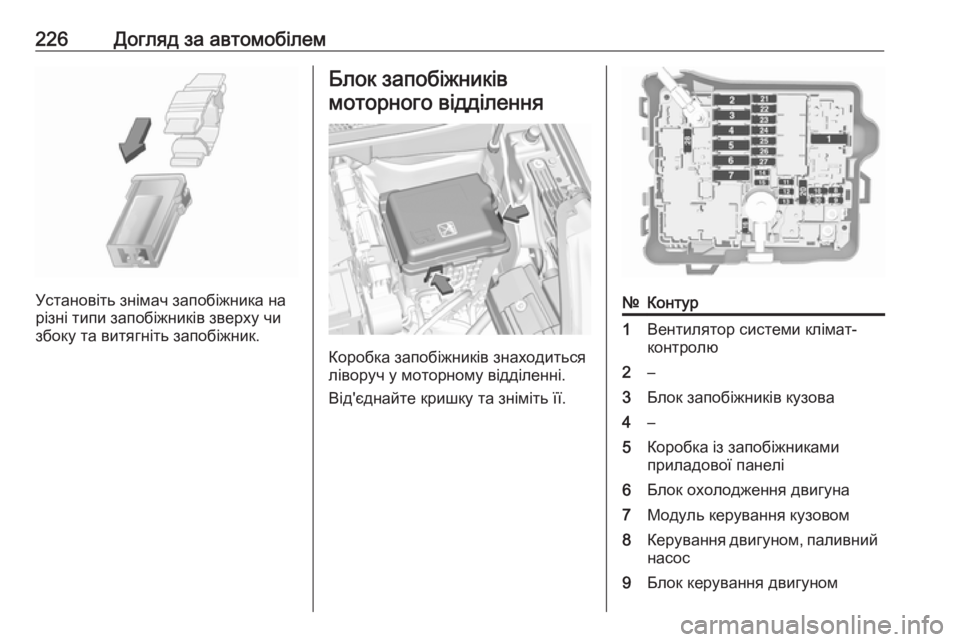

226Догляд за автомобілем
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур1Вентилятор системи клімат-
контролю2–3Блок запобіжників кузова4–5Коробка із запобіжниками
приладової панелі6Блок охолодження двигуна7Модуль керування кузовом8Керування двигуном, паливний насос9Блок керування двигуном

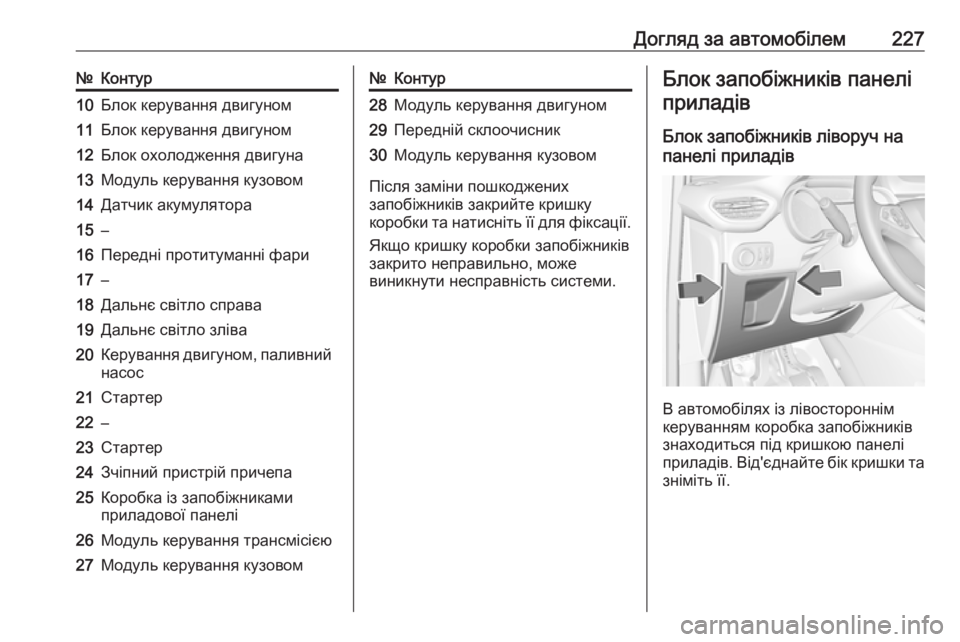

Догляд за автомобілем227№Контур10Блок керування двигуном11Блок керування двигуном12Блок охолодження двигуна13Модуль керування кузовом14Датчик акумулятора15–16Передні протитуманні фари17–18Дальнє світло справа19Дальнє світло зліва20Керування двигуном, паливний
насос21Стартер22–23Стартер24Зчіпний пристрій причепа25Коробка із запобіжниками
приладової панелі26Модуль керування трансмісією27Модуль керування кузовом№Контур28Модуль керування двигуном29Передній склоочисник30Модуль керування кузовом
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників ліворуч на панелі приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів. Від'єднайте бік кришки та
зніміть її.

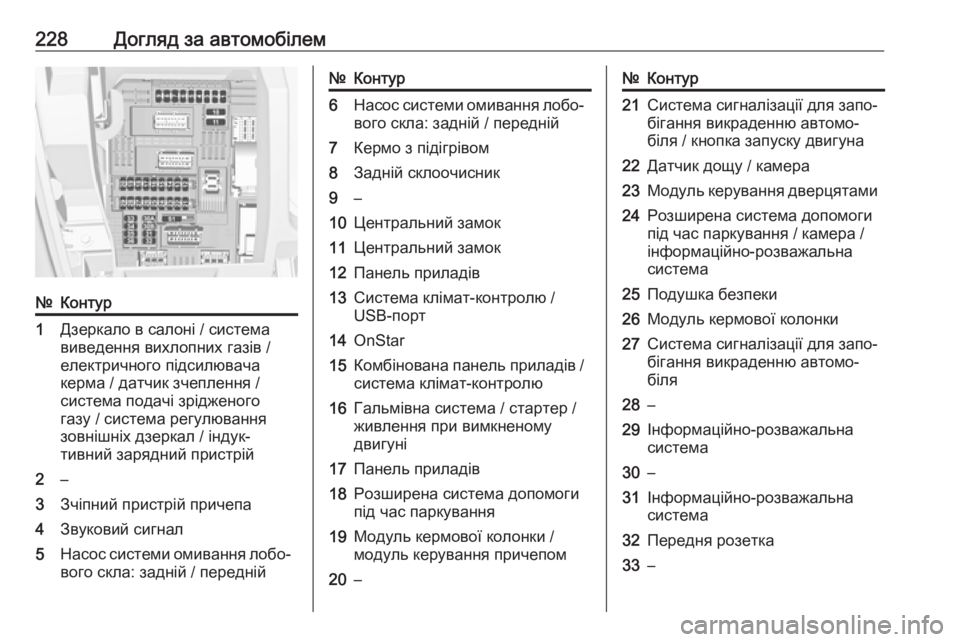

228Догляд за автомобілем№Контур1Дзеркало в салоні / система
виведення вихлопних газів /
електричного підсилювача
керма / датчик зчеплення /
система подачі зрідженого
газу / система регулювання
зовнішніх дзеркал / індук‐
тивний зарядний пристрій2–3Зчіпний пристрій причепа4Звуковий сигнал5Насос системи омивання лобо‐ вого скла: задній / передній№Контур6Насос системи омивання лобо‐вого скла: задній / передній7Кермо з підігрівом8Задній склоочисник9–10Центральний замок11Центральний замок12Панель приладів13Система клімат-контролю /
USB-порт14OnStar15Комбінована панель приладів / система клімат-контролю16Гальмівна система / стартер /
живлення при вимкненому
двигуні17Панель приладів18Розширена система допомоги
під час паркування19Модуль кермової колонки /
модуль керування причепом20–№Контур21Система сигналізації для запо‐
бігання викраденню автомо‐
біля / кнопка запуску двигуна22Датчик дощу / камера23Модуль керування дверцятами24Розширена система допомоги
під час паркування / камера /
інформаційно-розважальна
система25Подушка безпеки26Модуль кермової колонки27Система сигналізації для запо‐ бігання викраденню автомо‐
біля28–29Інформаційно-розважальна
система30–31Інформаційно-розважальна
система32Передня розетка33–

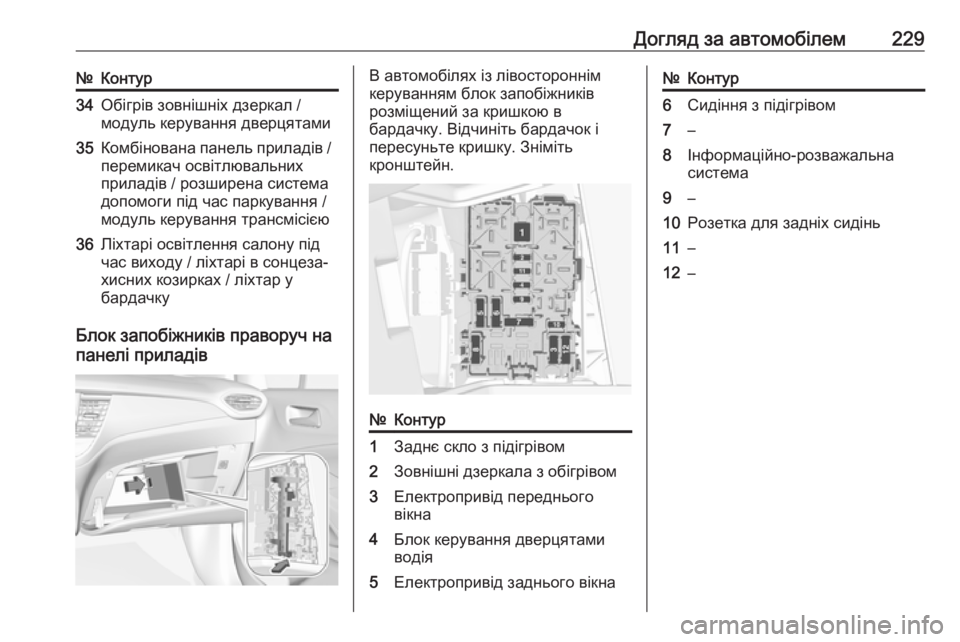

Догляд за автомобілем229№Контур34Обігрів зовнішніх дзеркал /
модуль керування дверцятами35Комбінована панель приладів /
перемикач освітлювальних
приладів / розширена система
допомоги під час паркування /
модуль керування трансмісією36Ліхтарі освітлення салону під
час виходу / ліхтарі в сонцеза‐
хисних козирках / ліхтар у
бардачку
Блок запобіжників праворуч на
панелі приладів
В автомобілях із лівостороннім
керуванням блок запобіжників
розміщений за кришкою в
бардачку. Відчиніть бардачок і
пересуньте кришку. Зніміть
кронштейн.№Контур1Заднє скло з підігрівом2Зовнішні дзеркала з обігрівом3Електропривід переднього
вікна4Блок керування дверцятами
водія5Електропривід заднього вікна№Контур6Сидіння з підігрівом7–8Інформаційно-розважальна
система9–10Розетка для задніх сидінь11–12–

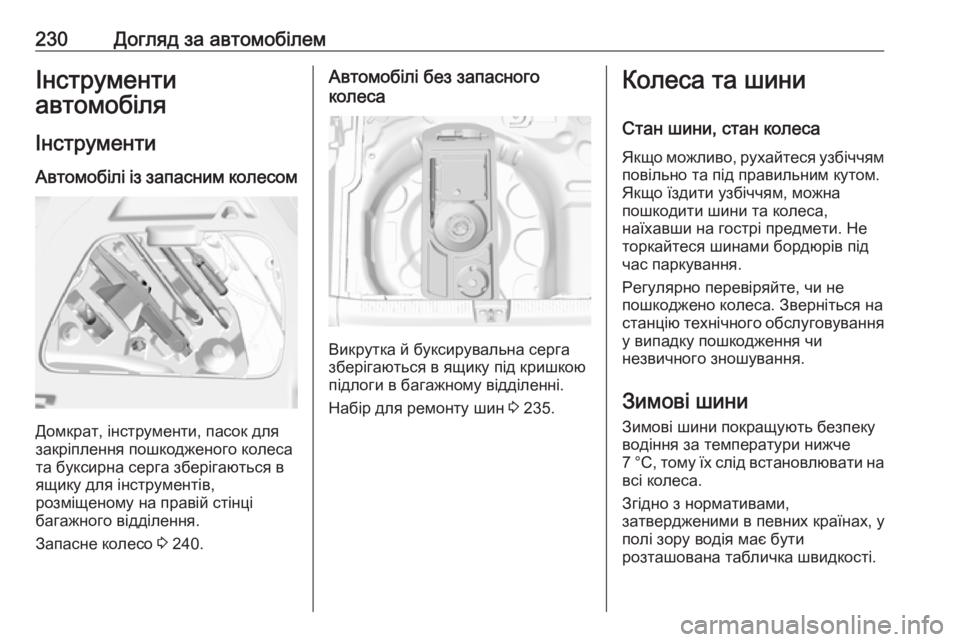

230Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Домкрат, інструменти, пасок для
закріплення пошкодженого колеса та буксирна серга зберігаються в
ящику для інструментів,
розміщеному на правій стінці
багажного відділення.
Запасне колесо 3 240.
Автомобілі без запасного
колеса
Викрутка й буксирувальна серга
зберігаються в ящику під кришкою
підлоги в багажному відділенні.
Набір для ремонту шин 3 235.
Колеса та шини
Стан шини, стан колеса
Якщо можливо, рухайтеся узбіччям повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться на
станцію технічного обслуговування
у випадку пошкодження чи
незвичного зношування.
Зимові шини Зимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на всі колеса.
Згідно з нормативами,
затвердженими в певних країнах, у полі зору водія має бути
розташована табличка швидкості.
