2019 OPEL CORSA E Instrukcja obsługi (in Polish)

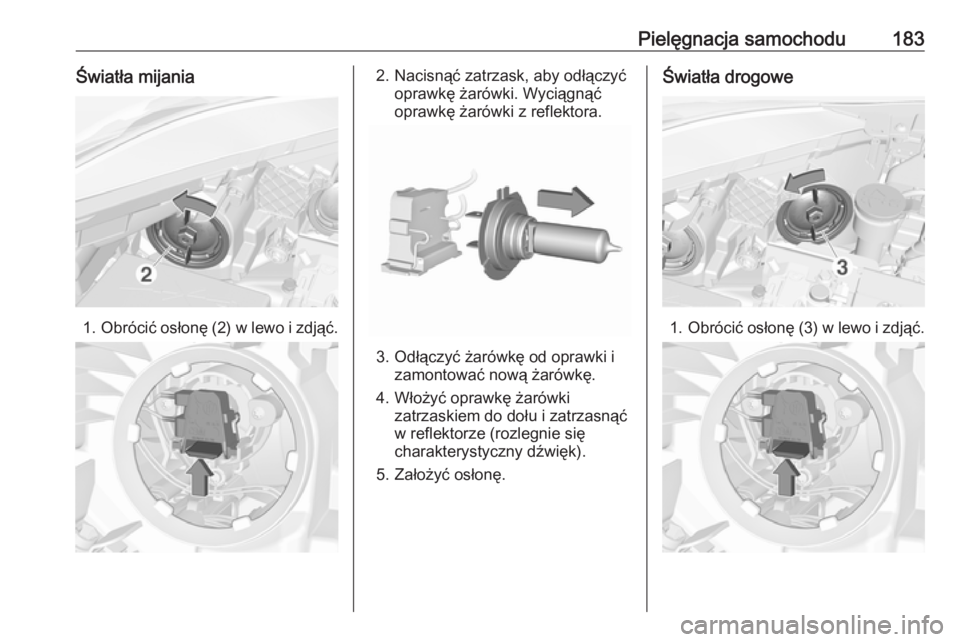

Pielęgnacja samochodu183Światła mijania
1.Obrócić osłonę (2) w lewo i zdjąć.
2. Nacisnąć zatrzask, aby odłączyć
oprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki zatrzaskiem do dołu i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.
Światła drogowe
1. Obrócić osłonę (3) w lewo i zdjąć.

184Pielęgnacja samochodu2. Nacisnąć zatrzask, aby odłączyćoprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki zatrzaskiem do dołu i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.
Światła pozycyjne / światła do
jazdy dziennej z żarówkami
1. Obrócić oprawkę żarówki (1) w lewo, aby ją odblokować.
2. Ścisnąć oba zaciski i wyjąćoprawkę żarówki z obudowy
reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy reflektora i obrócić w
prawo.

Pielęgnacja samochodu185Światła pozycyjne / światła do
jazdy dziennej z diodami LED
Światła pozycyjne i światła do jazdy
dziennej składają się z diod LED, które nie są wymieniane. W
przypadku uszkodzonej diody LED
należy skontaktować się z
warsztatem.
Reflektory ksenonowe9 Niebezpieczeństwo
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła pozycyjne / światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Żarówki świateł bocznych można
wymieniać.
Przednie kierunkowskazy 3 186.
Światło boczne
1. Obrócić osłonę (3) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć i pociągnąć żarówkę, aby wyjąć ją ze złącza.
4. Wymienić żarówkę na nową. Połączyć oprawkę żarówki ze
złączem.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo, aby ją
zamocować.
6. Założyć osłonę i obrócić w prawo.

186Pielęgnacja samochoduPrzednie światłaprzeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, i
zablokować.
Kierunkowskazy przednie Kierunkowskazy przednie są
wyposażone w żarówki o długiej
żywotności, których nie można
wymieniać.
W przypadku uszkodzonej żarówki o
długiej żywotności należy
skontaktować się z warsztatem.
Światła tylne
1. Odłączyć osłonę w przestrzeni bagażowej po odpowiedniej
stronie i wyjąć ją.
Po prawej stronie wyjąć wszystkie
części, takie jak zestaw do
naprawy opon lub narzędzia, z
tylnej wkładki. Ścisnąć wkładkę u
góry i wyjąć ze ściany bocznej.

Pielęgnacja samochodu187
2. Odkręcić dłonią obydwieplastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć zaczepy i wyjąć oprawę
żarówek z zespołu światła.
5. Wyjąć żarówkę, wciskając ją lekko w oprawkę i obracając w
lewo:
Światło tylne/światło hamowania ( 1 )
Kierunkowskaz ( 2)
6. Włożyć żarówkę w oprawkę i obrócić w prawo. Zatrzasnąć
oprawkę żarówki w zespole
światła. Zamocować zespół
światła, umieszczając kołki
mocujące w otworach nadwozia i
dokręcając plastikowe nakrętki od
strony przestrzeni bagażowej.
Zamknąć i zablokować osłonę.
Światło cofania / tylne światło
przeciwmgielne
Światło cofania znajduje się w
prawym zespole świateł w tylnej
klapie, a tylne światło przeciwmgielne
– w lewym zespole świateł w tylnej
klapie.
Opis wymiany żarówek jest taki sam dla obu świateł.

188Pielęgnacja samochodu
1. Odkręcić wkręt z tylnej klapy.
2.Przesunąć nieco zespół świateł w
kierunku do zewnątrz, a
następnie wyciągnąć z tylnej
klapy.
3. Wyjąć oprawkę żarówki, obracając ją.
4. Wyjąć żarówkę, wciskając ją lekko w oprawkę i obracając w
lewo. Wymienić żarówkę na
nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić, aby jązamocować.
6. Zamocować zespół świateł w tylnej klapie i dokręcić wkrętem.
Kierunkowskazy boczne Aby wymienić żarówkę, należy zdjąć
obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

Pielęgnacja samochodu189
2.Obrócić żarówkę w lewo i wyjąć z
obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Centralne, wysoko zamontowane światłohamowania
Wymianę świateł LED przeprowadzić w warsztacie.
Oświetlenie tablicy rejestracyjnej1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.

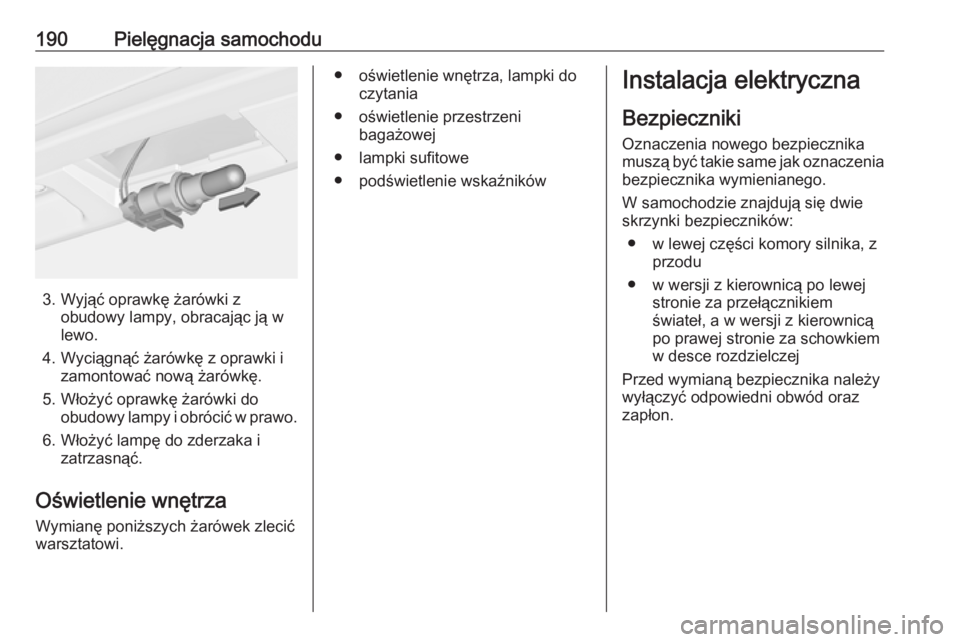

190Pielęgnacja samochodu
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
6. Włożyć lampę do zderzaka i zatrzasnąć.
Oświetlenie wnętrza Wymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● lampki sufitowe
● podświetlenie wskaźnikówInstalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu
● w wersji z kierownicą po lewej stronie za przełącznikiem
świateł, a w wersji z kierownicą
po prawej stronie za schowkiem
w desce rozdzielczej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
