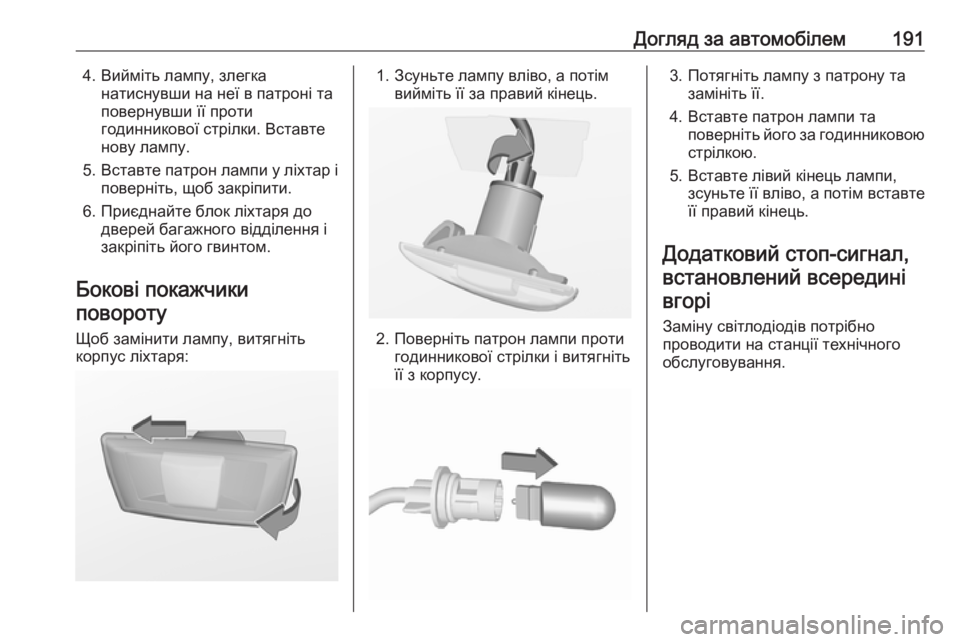

Догляд за автомобілем1914. Вийміть лампу, злегканатиснувши на неї в патроні та
повернувши її проти
годинникової стрілки. Вставте
нову лампу.
5. Вставте патрон лампи у ліхтар і
поверніть, щоб закріпити.
6. Приєднайте блок ліхтаря до дверей багажного відділення і
закріпіть його гвинтом.
Бокові покажчики повороту
Щоб замінити лампу, витягніть
корпус ліхтаря:1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і витягніть
її з корпусу.
3. Потягніть лампу з патрону та замініть її.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Додатковий стоп-сигнал, встановлений всередині вгорі
Заміну світлодіодів потрібно проводити на станції технічного обслуговування.

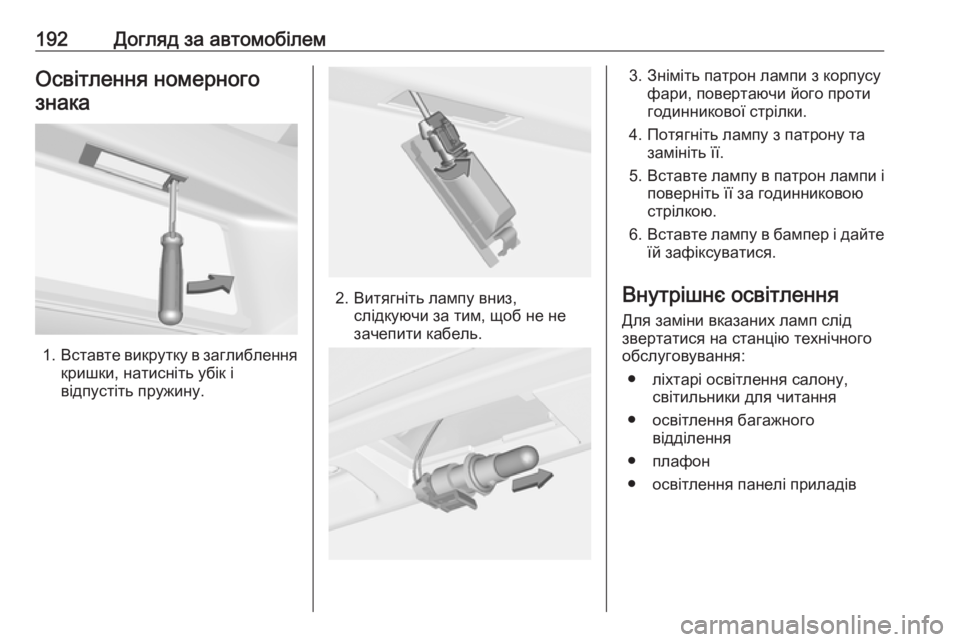

192Догляд за автомобілемОсвітлення номерногознака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Витягніть лампу вниз, слідкуючи за тим, щоб не не
зачепити кабель.
3. Зніміть патрон лампи з корпусу фари, повертаючи його проти
годинникової стрілки.
4. Потягніть лампу з патрону та замініть її.
5. Вставте лампу в патрон лампи і
поверніть її за годинниковою
стрілкою.
6. Вставте лампу в бампер і дайте
їй зафіксуватися.
Внутрішнє освітлення
Для заміни вказаних ламп слід звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● плафон
● освітлення панелі приладів

Догляд за автомобілем193Електрична система
Запобіжники Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
● спереду ліворуч у моторному відділенні
● за перемикачем освітлення (в автомобілях з лівостороннім
кермом) або за бардачком (в
автомобілях з правостороннім
кермом)
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може
розміщуватися у блоці запобіжників
у моторному відсіку.

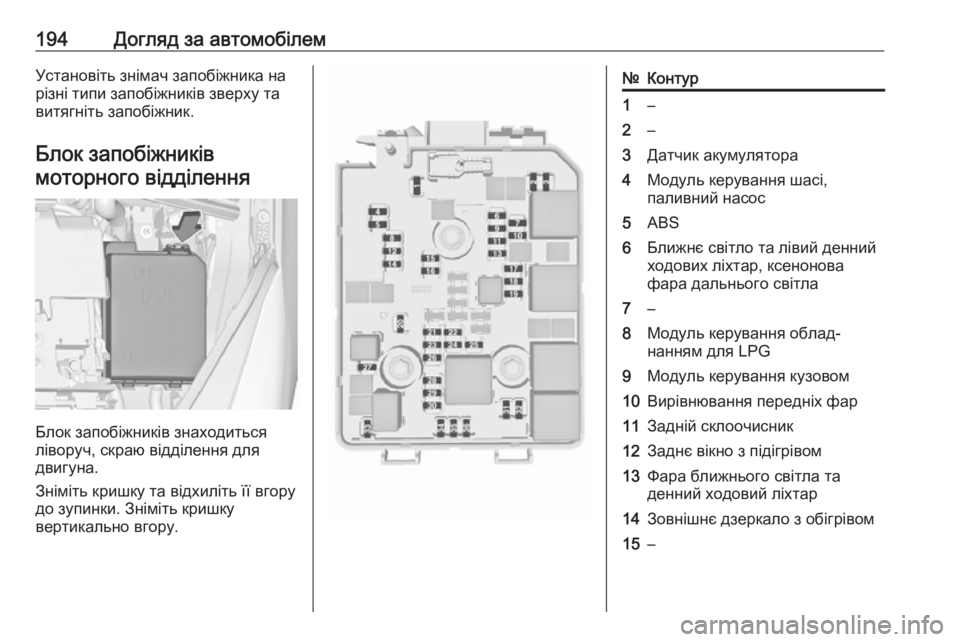

194Догляд за автомобілемУстановіть знімач запобіжника на
різні типи запобіжників зверху та
витягніть запобіжник.
Блок запобіжників моторного відділення
Блок запобіжників знаходиться
ліворуч, скраю відділення для
двигуна.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.
№Контур1–2–3Датчик акумулятора4Модуль керування шасі,
паливний насос5ABS6Ближнє світло та лівий денний
ходових ліхтар, ксенонова
фара дальнього світла7–8Модуль керування облад‐
нанням для LPG9Модуль керування кузовом10Вирівнювання передніх фар11Задній склоочисник12Заднє вікно з підігрівом13Фара ближнього світла та
денний ходовий ліхтар14Зовнішнє дзеркало з обігрівом15–

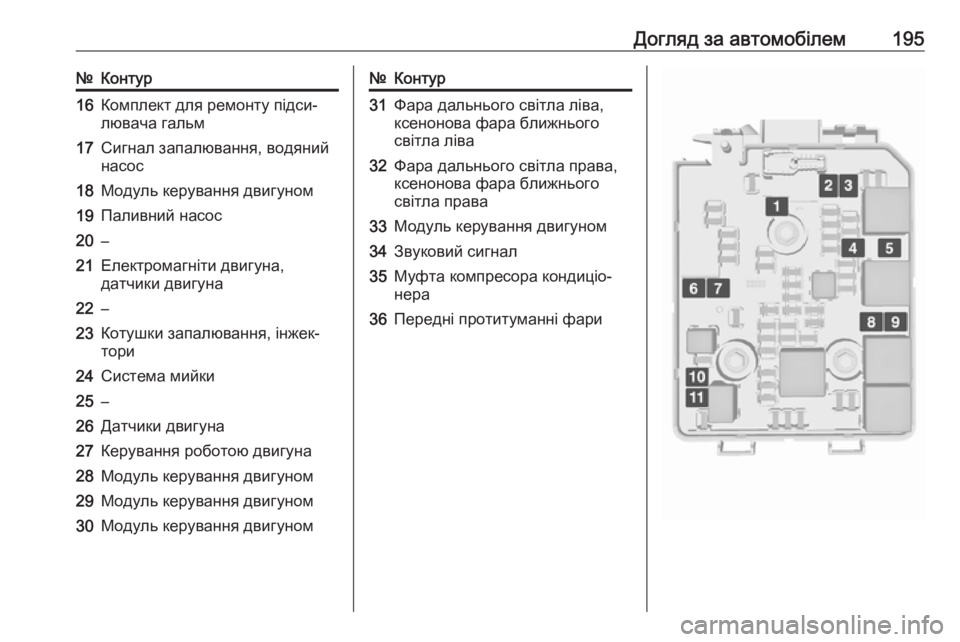

Догляд за автомобілем195№Контур16Комплект для ремонту підси‐
лювача гальм17Сигнал запалювання, водяний
насос18Модуль керування двигуном19Паливний насос20–21Електромагніти двигуна,
датчики двигуна22–23Котушки запалювання, інжек‐
тори24Система мийки25–26Датчики двигуна27Керування роботою двигуна28Модуль керування двигуном29Модуль керування двигуном30Модуль керування двигуном№Контур31Фара дальнього світла ліва,
ксенонова фара ближнього
світла ліва32Фара дальнього світла права,
ксенонова фара ближнього
світла права33Модуль керування двигуном34Звуковий сигнал35Муфта компресора кондиціо‐
нера36Передні протитуманні фари

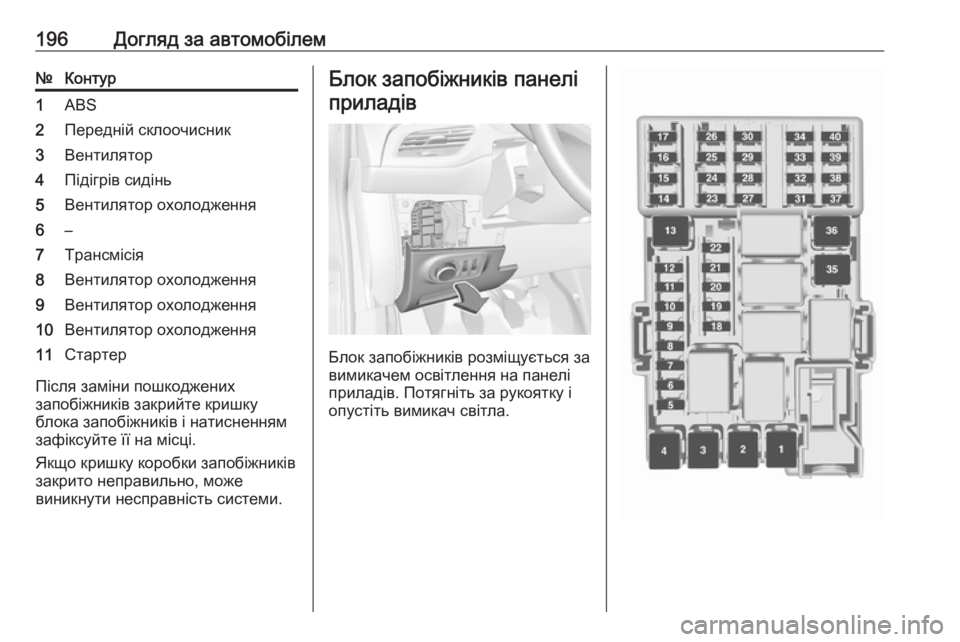

196Догляд за автомобілем№Контур1ABS2Передній склоочисник3Вентилятор4Підігрів сидінь5Вентилятор охолодження6–7Трансмісія8Вентилятор охолодження9Вентилятор охолодження10Вентилятор охолодження11Стартер
Після заміни пошкоджених
запобіжників закрийте кришку
блока запобіжників і натисненням
зафіксуйте її на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників розміщується за
вимикачем освітлення на панелі
приладів. Потягніть за рукоятку і
опустіть вимикач світла.

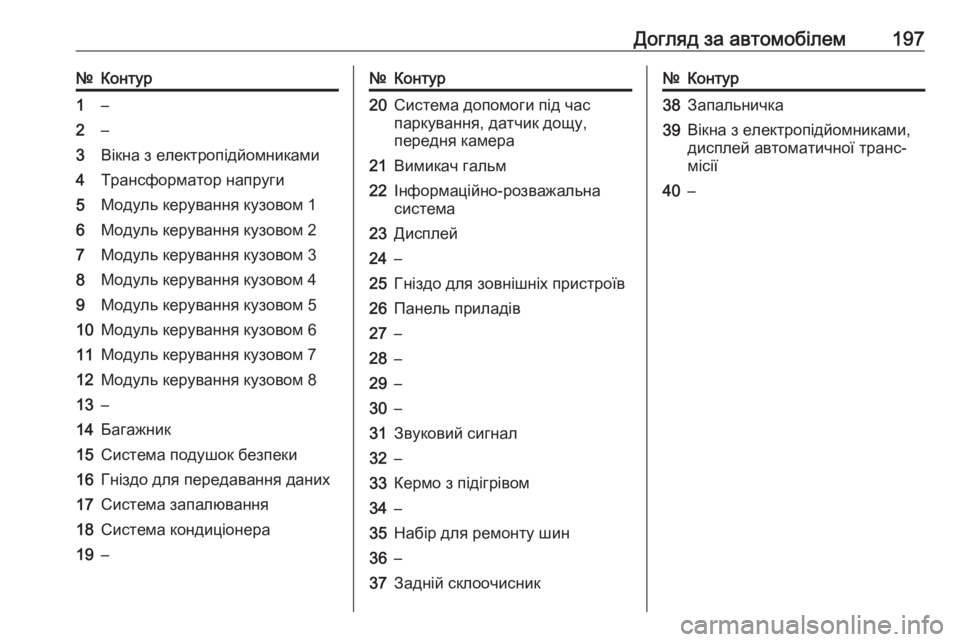

Догляд за автомобілем197№Контур1–2–3Вікна з електропідйомниками4Трансформатор напруги5Модуль керування кузовом 16Модуль керування кузовом 27Модуль керування кузовом 38Модуль керування кузовом 49Модуль керування кузовом 510Модуль керування кузовом 611Модуль керування кузовом 712Модуль керування кузовом 813–14Багажник15Система подушок безпеки16Гніздо для передавання даних17Система запалювання18Система кондиціонера19–№Контур20Система допомоги під час
паркування, датчик дощу,
передня камера21Вимикач гальм22Інформаційно-розважальна
система23Дисплей24–25Гніздо для зовнішніх пристроїв26Панель приладів27–28–29–30–31Звуковий сигнал32–33Кермо з підігрівом34–35Набір для ремонту шин36–37Задній склоочисник№Контур38Запальничка39Вікна з електропідйомниками, дисплей автоматичної транс‐
місії40–

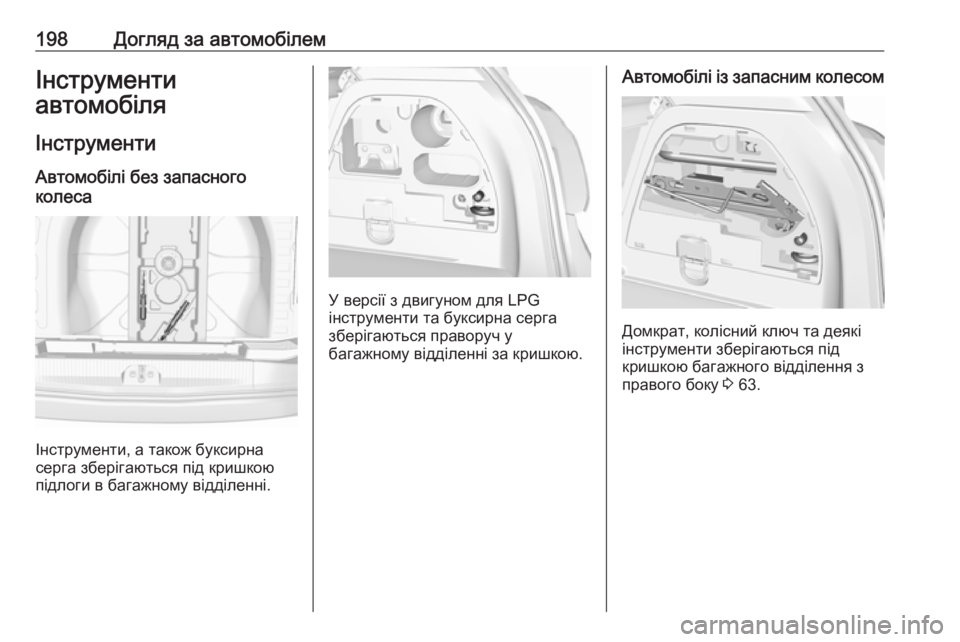

198Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі без запасного
колеса
Інструменти, а також буксирна
серга зберігаються під кришкою підлоги в багажному відділенні.
У версії з двигуном для LPG
інструменти та буксирна серга
зберігаються праворуч у
багажному відділенні за кришкою.
Автомобілі із запасним колесом
Домкрат, колісний ключ та деякі
інструменти зберігаються під
кришкою багажного відділення з
правого боку 3 63.
