2019 OPEL CASCADA tow

Fotele, elementy bezpieczeństwa67W celu wybrania odpowiedniego
położenia przełącznika użyć kluczyka
zapłonu:* OFF:czołowa poduszka
powietrzna dla przedniego
fotela pasażera jest
wyłączona i nie zostanie
napełniona w razie kolizji.
Na konsoli centralnej
ciągłym światłem świeci
kontrolka *OFF. Można
zamocować fotelik
dziecięcy zgodnie z tabelą
Miejsca mocowania
fotelików dziecięcych
3 71. Osoba dorosła nie
może wtedy zajmować
miejsca pasażera z przodu.V ON:czołowa poduszka
powietrzna dla przedniego
fotela pasażera jest
włączona. Nie wolno
montować fotelika
dziecięcego.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Jeśli świeci lampka kontrolna V,
czołowa poduszka powietrzna
przedniego fotela pasażera zostanie
napełniona w razie kolizji.
Świecenie obu lampek kontrolnych
jednocześnie oznacza awarię układu.
Stan systemu nie jest możliwy do
określenie, w związku z czym nie
wolno zajmować miejsca pasażera z
przodu. W celu usunięcia usterki
zwrócić się do warsztatu.
Stan poduszek powietrznych można
zmieniać tylko podczas postoju oraz
przy wyłączonym zapłonie.
Wybrany stan poduszek
powietrznych pozostaje aktywny, aż
zostanie zmieniony przez
użytkownika.
Lampka kontrolna informująca o
wyłączeniu poduszek powietrznych
3 96.

68Fotele, elementy bezpieczeństwaFoteliki dziecięceZalecane jest stosowanie
następujących fotelików dziecięcych,
które są dopasowane do pojazdu:
● Grupa 0, grupa 0+
OPEL Baby Cradle, z podstawą ISOFIX lub bez, dla dzieci o
masie ciała do 13 kg
● Grupa I
OPEL Duo, Britax Römer King,
dla dzieci o masie ciała od 9 kg
do 18 kg
● Grupa II, grupa III
OPEL Kid, OPEL Kidfix, dla
dzieci o masie ciała od 15 kg do
36 kg
Korzystając z fotelików dziecięcych, należy przestrzegać poniższych
instrukcji użytkowania i instalacji, jak
również instrukcji producenta fotelika
dziecięcego.
Konieczne jest także bezwarunkowe
przestrzeganie obowiązujących w
danym kraju przepisów. W niektórychkrajach fotelik dziecięcy można
zamocować wyłącznie w ściśle
określonych miejscach.9 Ostrzeżenie
Jeśli na przednim fotelu pasażera
ma być zamontowany fotelik
dziecięcy, należy wyłączyć
system poduszek powietrznych
dla tego fotela; w przeciwnym
razie uaktywnienie poduszek
powietrznych może spowodować uraz śmiertelny u dziecka.
Dotyczy to zwłaszcza sytuacji
przewożenia dziecka w foteliku
zamontowanym tyłem do kierunku jazdy.
Wyłączenie poduszek powietrznych
3 66.
Naklejka poduszki powietrznej 3 61.
9 Ostrzeżenie
Używając fotelika dziecięcego na
tylnych fotelach, należy upewnić
się, że oparcia są zatrzaśnięte
bezpiecznie w pozycji pionowej.
Dobór właściwego fotelika
Tylna kanapa to najdogodniejsze
miejsce do zamocowania fotelika
dziecięcego.
Dziecko w samochodzie powinno być
jak najdłużej przewożone tyłem do
kierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń
kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Odpowiednie są foteliki dziecięce,
które spełniają wymagania
obowiązujących przepisów UN ECE.
Sprawdzić lokalnie obowiązujące
przepisy w zakresie obowiązku
korzystania z fotelików dziecięcych.
Sprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.
Sprawdzić czy miejsce zamocowania fotelika dziecięcego w samochodzie
jest właściwe, zob. poniższe tabele.
Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.

Fotele, elementy bezpieczeństwa69Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.
Uwaga
Nie wolno mocować żadnych
przedmiotów do fotelików ani nie pokrywać fotelików żadnymi
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony
na nowy.
Foteliki dziecięce można zamocować
za pomocą następujących
elementów:
● Trzypunktowe pasy bezpieczeństwa
● Zaczepy ISOFIX
● Punkt mocowania pasa Top- tetherTrzypunktowe pasy
bezpieczeństwa
Foteliki dziecięce można zamocować za pomocą trzypunktowych pasów
bezpieczeństwa. W zależności od
rozmiaru używanych fotelików, na
tylnych siedzeniach można
zamocować do trzech fotelików
dziecięcych. Po zamocowaniu
fotelika należy napiąć pas
bezpieczeństwa 3 71.
Foteliki dziecięce ISOFIX Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu
samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL 3 71.
Przed zamontowaniem fotelika
dziecięcego wymontować owiewkę
3 44 i w razie potrzeby tylny zagłówek
3 71.
Zaczepy systemu ISOFIX są
oznaczone symbolami ISOFIX
znajdującymi się na oparciach.
Punkty mocowania pasa Top-
tether
Samochód jest wyposażony w dwa
punkty mocowania z tyłu oparć foteli
tylnych.
Punkty mocowania pasa Top-Tether są oznaczone symbolem :.

70Fotele, elementy bezpieczeństwa
Oprócz użycia mocowania ISOFIX
zapiąć taśmy Top-Tether w punktach
mocowania fotelika dziecięcego
Top-Tether z tyłu oparć tylnych foteli.
Składanie oparć tylnych foteli 3 76.
Przed zamontowaniem fotelika
dziecięcego wymontować owiewkę
3 44 i w razie potrzeby tylny zagłówek
3 71.
Miejsca mocowania uniwersalnych fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF
3 71.

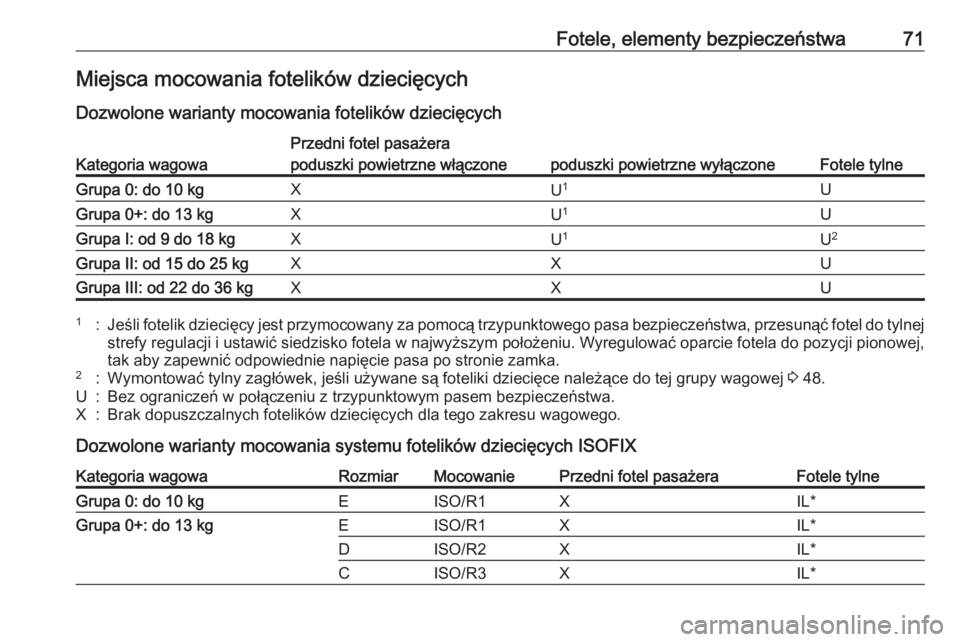

Fotele, elementy bezpieczeństwa71Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcychKategoria wagowa
Przedni fotel pasażera
Fotele tylne
poduszki powietrzne włączonepoduszki powietrzne wyłączoneGrupa 0: do 10 kgXU 1UGrupa 0+: do 13 kgXU1UGrupa I: od 9 do 18 kgXU1U2Grupa II: od 15 do 25 kgXXUGrupa III: od 22 do 36 kgXXU1:Jeśli fotelik dziecięcy jest przymocowany za pomocą trzypunktowego pasa bezpieczeństwa, przesunąć fotel do tylnej
strefy regulacji i ustawić siedzisko fotela w najwyższym położeniu. Wyregulować oparcie fotela do pozycji pionowej, tak aby zapewnić odpowiednie napięcie pasa po stronie zamka.2:Wymontować tylny zagłówek, jeśli używane są foteliki dziecięce należące do tej grupy wagowej 3 48.U:Bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwa.X:Brak dopuszczalnych fotelików dziecięcych dla tego zakresu wagowego.
Dozwolone warianty mocowania systemu fotelików dziecięcych ISOFIX
Kategoria wagowaRozmiarMocowaniePrzedni fotel pasażeraFotele tylneGrupa 0: do 10 kgEISO/R1XIL*Grupa 0+: do 13 kgEISO/R1XIL*DISO/R2XIL*CISO/R3XIL*

72Fotele, elementy bezpieczeństwaKategoria wagowaRozmiarMocowaniePrzedni fotel pasażeraFotele tylneGrupa I: od 9 do 18 kgDISO/R2XIL*CISO/R3XIL*BISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupa II: od 15 do 25 kgXILGrupa III: od 22 do 36 kgXILIL:Dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF:Dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X:Brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.*:Przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne.**:Wymontować odpowiedni tylny zagłówek, jeśli używane są foteliki dziecięce o tym rozmiarze 3 48.
Rozmiar i typ fotelika ISOFIX
A - ISO/F3:Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kg.B - ISO/F2:Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kg.B1 - ISO/F2X:Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.C - ISO/R3:Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2:Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1:Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg.

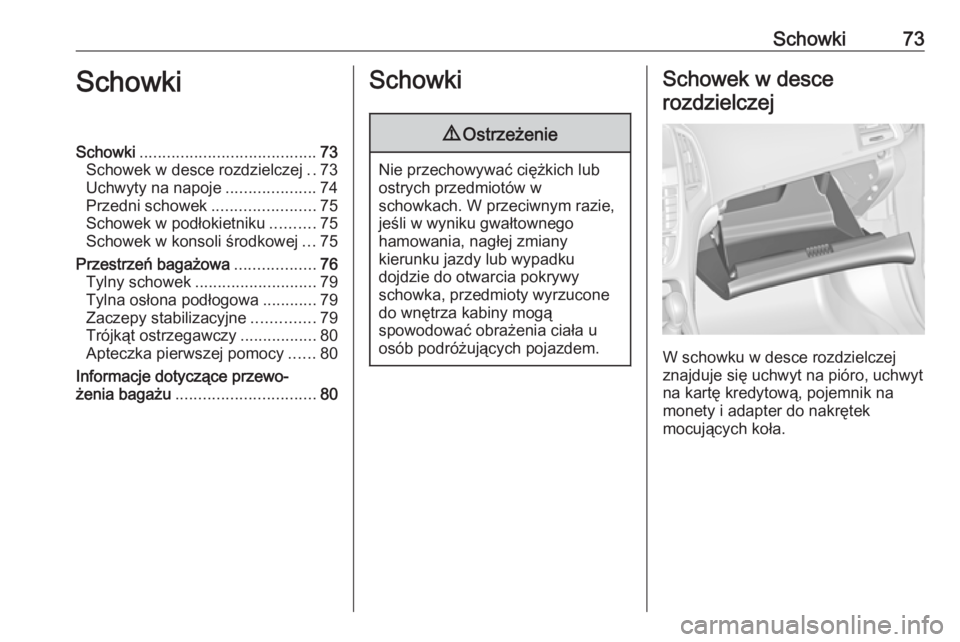

Schowki73SchowkiSchowki....................................... 73
Schowek w desce rozdzielczej ..73
Uchwyty na napoje ....................74
Przedni schowek .......................75
Schowek w podłokietniku ..........75
Schowek w konsoli środkowej ...75
Przestrzeń bagażowa ..................76
Tylny schowek ........................... 79
Tylna osłona podłogowa ............79
Zaczepy stabilizacyjne ..............79
Trójkąt ostrzegawczy .................80
Apteczka pierwszej pomocy ......80
Informacje dotyczące przewo‐
żenia bagażu ............................... 80Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W schowku w desce rozdzielczej
znajduje się uchwyt na pióro, uchwyt na kartę kredytową, pojemnik na
monety i adapter do nakrętek
mocujących koła.

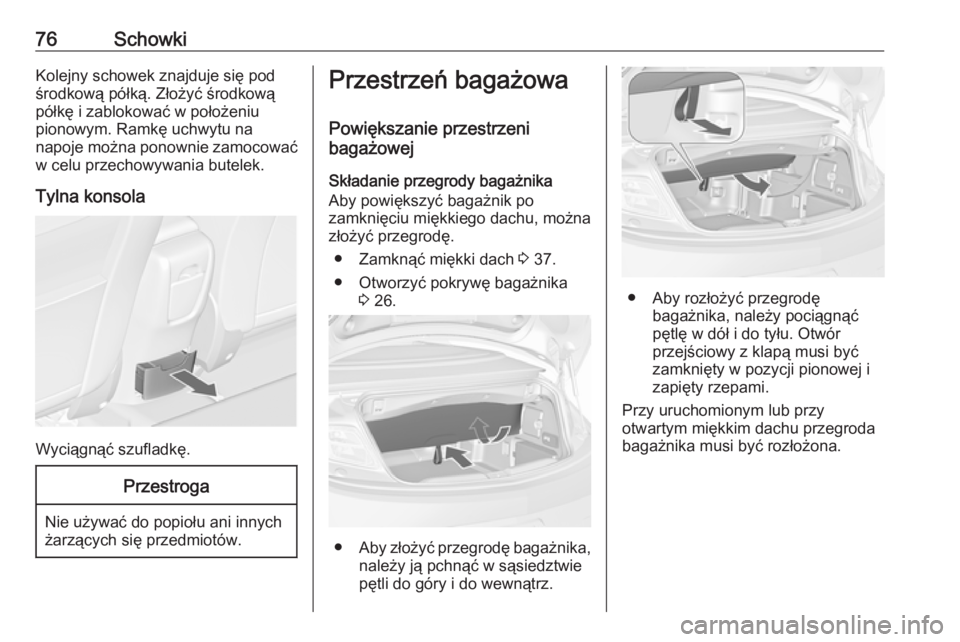

76SchowkiKolejny schowek znajduje się podśrodkową półką. Złożyć środkową
półkę i zablokować w położeniu
pionowym. Ramkę uchwytu na
napoje można ponownie zamocować
w celu przechowywania butelek.
Tylna konsola
Wyciągnąć szufladkę.
Przestroga
Nie używać do popiołu ani innych
żarzących się przedmiotów.
Przestrzeń bagażowa
Powiększanie przestrzeni
bagażowej
Składanie przegrody bagażnika
Aby powiększyć bagażnik po
zamknięciu miękkiego dachu, można
złożyć przegrodę.
● Zamknąć miękki dach 3 37.
● Otworzyć pokrywę bagażnika 3 26.
● Aby złożyć przegrodę bagażnika,
należy ją pchnąć w sąsiedztwie
pętli do góry i do wewnątrz.
● Aby rozłożyć przegrodę bagażnika, należy pociągnąć
pętlę w dół i do tyłu. Otwór
przejściowy z klapą musi być
zamknięty w pozycji pionowej i
zapięty rzepami.
Przy uruchomionym lub przy
otwartym miękkim dachu przegroda
bagażnika musi być rozłożona.
