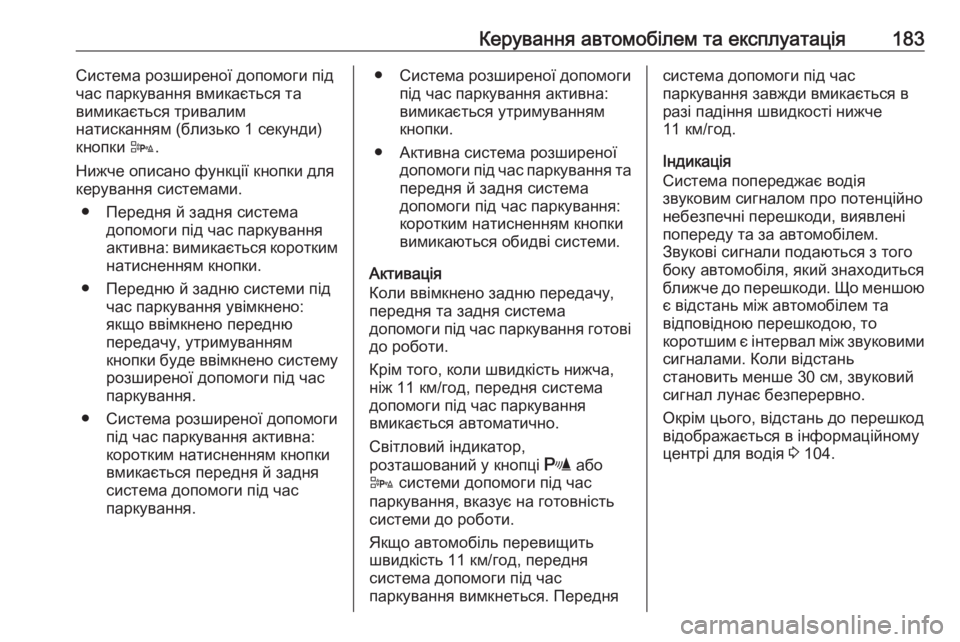

Керування автомобілем та експлуатація183Система розширеної допомоги під
час паркування вмикається та
вимикається тривалим
натисканням (близько 1 секунди)
кнопки D.
Нижче описано функції кнопки для
керування системами.
● Передня й задня система допомоги під час паркування
активна: вимикається коротким натисненням кнопки.
● Передню й задню системи під час паркування увімкнено:
якщо ввімкнено передню
передачу, утримуванням
кнопки буде ввімкнено систему розширеної допомоги під часпаркування.
● Система розширеної допомоги під час паркування активна:
коротким натисненням кнопки
вмикається передня й задня
система допомоги під час
паркування.● Система розширеної допомоги під час паркування активна:
вимикається утримуванням
кнопки.
● Активна система розширеної допомоги під час паркування та
передня й задня система
допомоги під час паркування:
коротким натисненням кнопки
вимикаються обидві системи.
Активація
Коли ввімкнено задню передачу,
передня та задня система
допомоги під час паркування готові
до роботи.
Крім того, коли швидкість нижча,
ніж 11 км/год, передня система
допомоги під час паркування
вмикається автоматично.
Світловий індикатор,
розташований у кнопці r або
D системи допомоги під час
паркування, вказує на готовність системи до роботи.
Якщо автомобіль перевищить
швидкість 11 км/год, передня
система допомоги під час
паркування вимкнеться. Переднясистема допомоги під час
паркування завжди вмикається в
разі падіння швидкості нижче
11 км/год.
Індикація
Система попереджає водія
звуковим сигналом про потенційно
небезпечні перешкоди, виявлені
попереду та за автомобілем.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
відображається в інформаційному
центрі для водія 3 104.

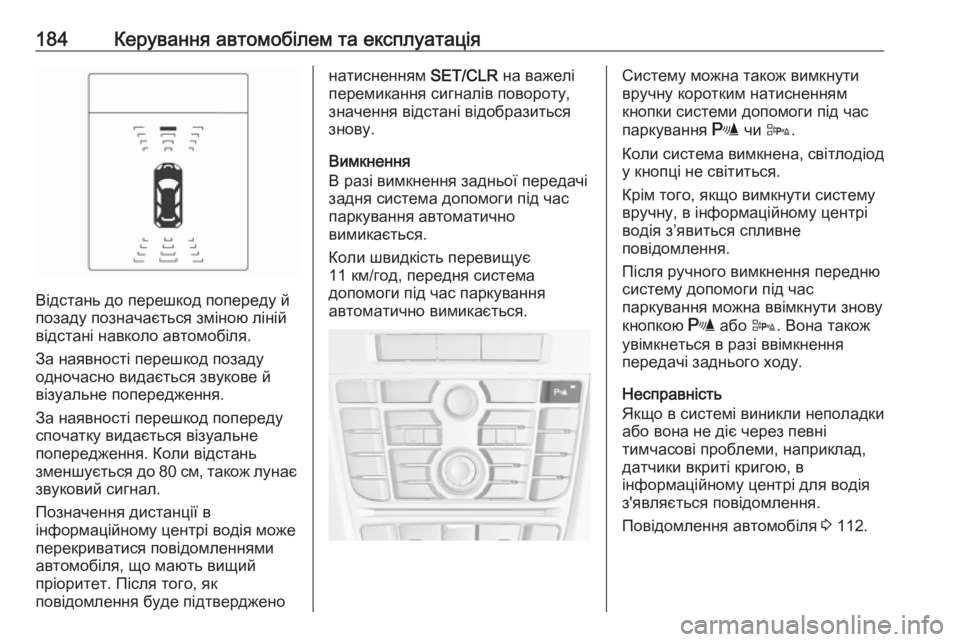

184Керування автомобілем та експлуатація
Відстань до перешкод попереду й
позаду позначається зміною ліній
відстані навколо автомобіля.
За наявності перешкод позаду одночасно видається звукове й
візуальне попередження.
За наявності перешкод попереду
спочатку видається візуальне
попередження. Коли відстань
зменшується до 80 см, також лунає звуковий сигнал.
Позначення дистанції в
інформаційному центрі водія може
перекриватися повідомленнями
автомобіля, що мають вищий
пріоритет. Після того, як
повідомлення буде підтверджено
натисненням SET/CLR на важелі
перемикання сигналів повороту,
значення відстані відобразиться
знову.
Вимкнення
В разі вимкнення задньої передачі
задня система допомоги під час
паркування автоматично
вимикається.
Коли швидкість перевищує
11 км/год, передня система
допомоги під час паркування
автоматично вимикається.Систему можна також вимкнути
вручну коротким натисненням
кнопки системи допомоги під час
паркування r чи D.
Коли система вимкнена, світлодіод у кнопці не світиться.
Крім того, якщо вимкнути систему
вручну, в інформаційному центрі водія з’явиться спливне
повідомлення.
Після ручного вимкнення передню
систему допомоги під час
паркування можна ввімкнути знову
кнопкою r або D. Вона також
увімкнеться в разі ввімкнення
передачі заднього ходу.
Несправність
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, наприклад,
датчики вкриті кригою, в
інформаційному центрі для водія
з'являється повідомлення.
Повідомлення автомобіля 3 112.

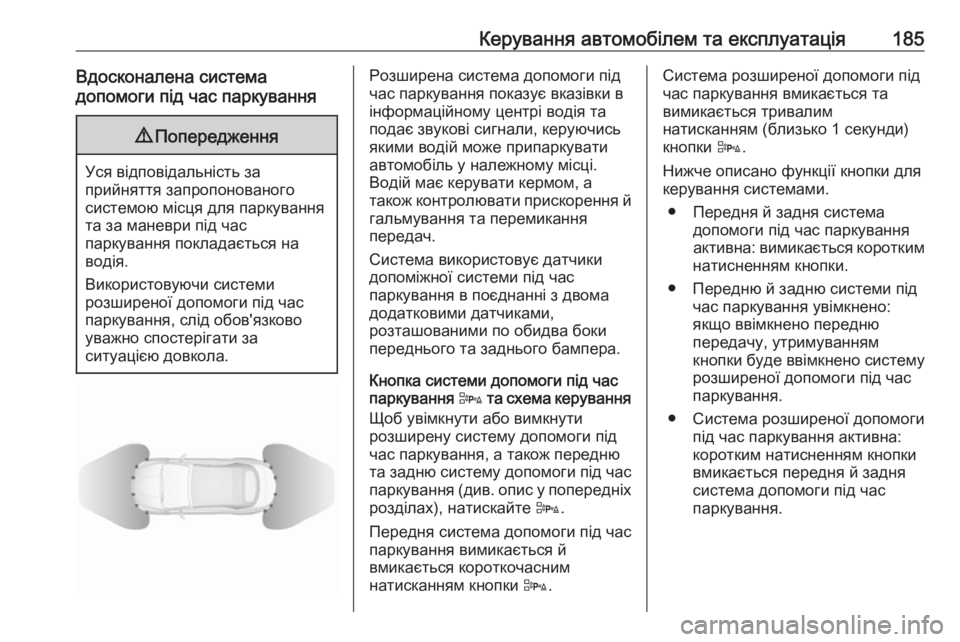

Керування автомобілем та експлуатація185Вдосконалена система
допомоги під час паркування9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов'язково
уважно спостерігати за
ситуацією довкола.
Розширена система допомоги під
час паркування показує вказівки в
інформаційному центрі водія та
подає звукові сигнали, керуючись
якими водій може припаркувати
автомобіль у належному місці.
Водій має керувати кермом, а
також контролювати прискорення й
гальмування та перемикання
передач.
Система використовує датчики
допоміжної системи під час
паркування в поєднанні з двома
додатковими датчиками,
розташованими по обидва боки переднього та заднього бампера.
Кнопка системи допомоги під час
паркування D та схема керування
Щоб увімкнути або вимкнути
розширену систему допомоги під
час паркування, а також передню
та задню систему допомоги під час паркування (див. опис у попередніх розділах), натискайте D.
Передня система допомоги під час
паркування вимикається й
вмикається короткочасним
натисканням кнопки D.Система розширеної допомоги під
час паркування вмикається та
вимикається тривалим
натисканням (близько 1 секунди)
кнопки D.
Нижче описано функції кнопки для
керування системами.
● Передня й задня система допомоги під час паркування
активна: вимикається коротким
натисненням кнопки.
● Передню й задню системи під час паркування увімкнено:
якщо ввімкнено передню
передачу, утримуванням
кнопки буде ввімкнено систему розширеної допомоги під часпаркування.
● Система розширеної допомоги під час паркування активна:
коротким натисненням кнопки
вмикається передня й задня
система допомоги під час
паркування.

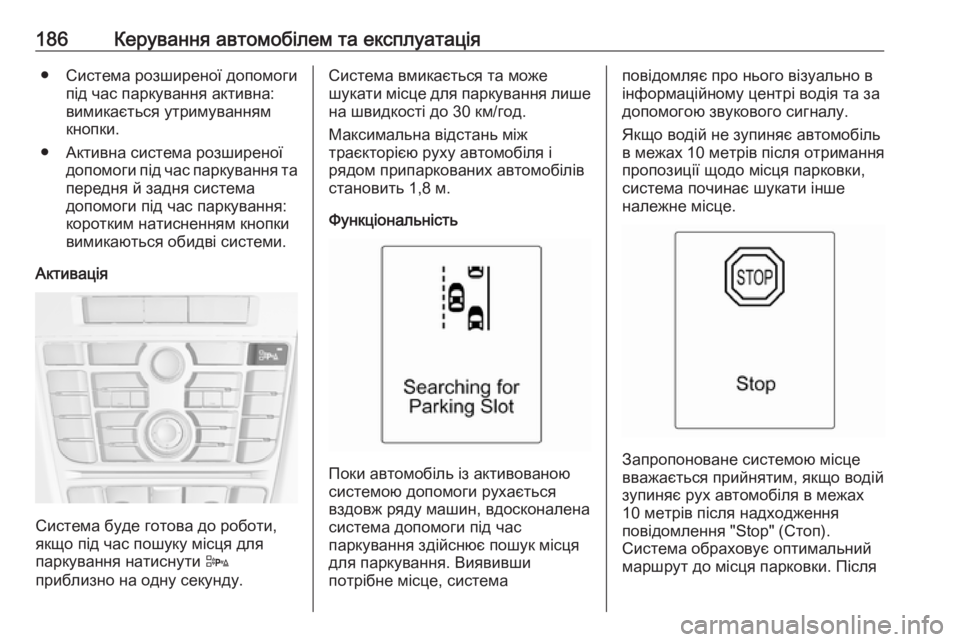

186Керування автомобілем та експлуатація● Система розширеної допомогипід час паркування активна:
вимикається утримуванням
кнопки.
● Активна система розширеної допомоги під час паркування та
передня й задня система
допомоги під час паркування:
коротким натисненням кнопки
вимикаються обидві системи.
Активація
Система буде готова до роботи,
якщо під час пошуку місця для
паркування натиснути D
приблизно на одну секунду.
Система вмикається та може
шукати місце для паркування лише
на швидкості до 30 км/год.
Максимальна відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
становить 1,8 м.
Функціональність
Поки автомобіль із активованою
системою допомоги рухається
вздовж ряду машин, вдосконалена
система допомоги під час
паркування здійснює пошук місця для паркування. Виявивши
потрібне місце, система
повідомляє про нього візуально в
інформаційному центрі водія та за
допомогою звукового сигналу.
Якщо водій не зупиняє автомобіль
в межах 10 метрів після отримання
пропозиції щодо місця парковки, система починає шукати інше
належне місце.
Запропоноване системою місце
вважається прийнятим, якщо водій
зупиняє рух автомобіля в межах
10 метрів після надходження
повідомлення "Stop" (Стоп).
Система обраховує оптимальний
маршрут до місця парковки. Після

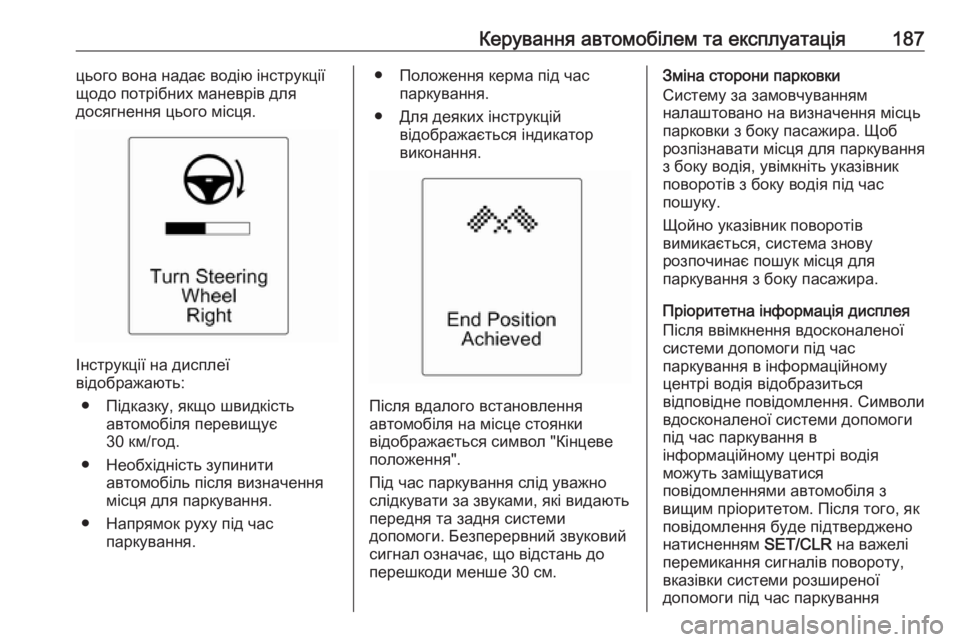

Керування автомобілем та експлуатація187цього вона надає водію інструкції
щодо потрібних маневрів для
досягнення цього місця.
Інструкції на дисплеї
відображають:
● Підказку, якщо швидкість автомобіля перевищує
30 км/год.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.
● Положення керма під часпаркування.
● Для деяких інструкцій відображається індикатор
виконання.
Після вдалого встановлення
автомобіля на місце стоянки
відображається символ "Кінцеве
положення".
Під час паркування слід уважно
слідкувати за звуками, які видають
передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.
Зміна сторони парковки
Систему за замовчуванням
налаштовано на визначення місць
парковки з боку пасажира. Щоб
розпізнавати місця для паркування
з боку водія, увімкніть указівник
поворотів з боку водія під час
пошуку.
Щойно указівник поворотів
вимикається, система знову
розпочинає пошук місця для
паркування з боку пасажира.
Пріоритетна інформація дисплея
Після ввімкнення вдосконаленої
системи допомоги під час
паркування в інформаційному
центрі водія відобразиться
відповідне повідомлення. Символи
вдосконаленої системи допомоги
під час паркування в
інформаційному центрі водія
можуть заміщуватися
повідомленнями автомобіля з
вищим пріоритетом. Після того, як
повідомлення буде підтверджено
натисненням SET/CLR на важелі
перемикання сигналів повороту,
вказівки системи розширеної
допомоги під час паркування

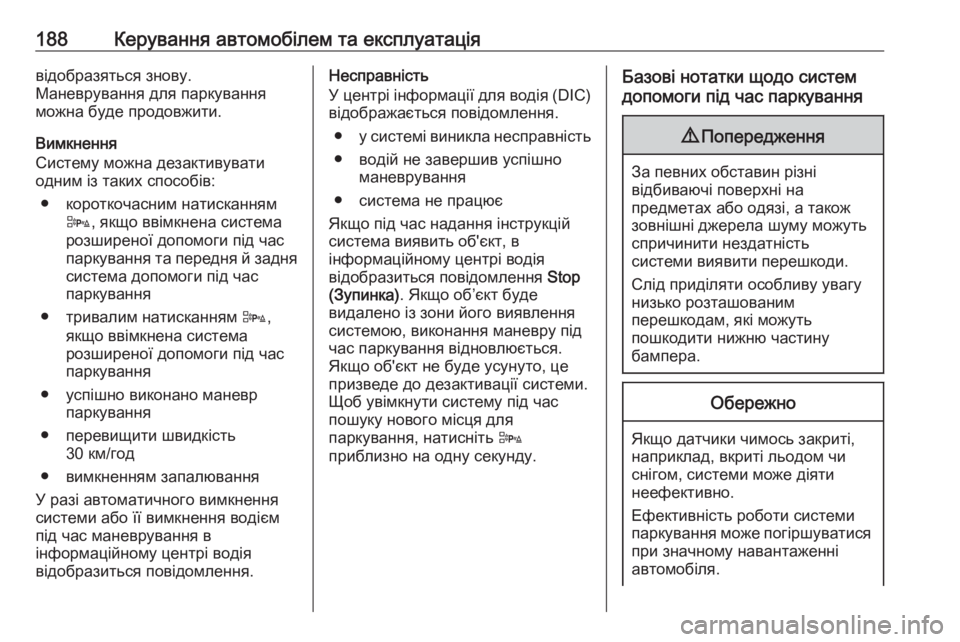

188Керування автомобілем та експлуатаціявідобразяться знову.
Маневрування для паркування
можна буде продовжити.
Вимкнення
Систему можна дезактивувати одним із таких способів:
● короткочасним натисканням D, якщо ввімкнена система
розширеної допомоги під час
паркування та передня й задня
система допомоги під час
паркування
● тривалим натисканням D,
якщо ввімкнена система
розширеної допомоги під час
паркування
● успішно виконано маневр паркування
● перевищити швидкість 30 км/год
● вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в
інформаційному центрі водія
відобразиться повідомлення.Несправність
У центрі інформації для водія ( DIC)
відображається повідомлення.
● у системі виникла несправність
● водій не завершив успішно маневрування
● система не працює
Якщо під час надання інструкцій
система виявить об'єкт, в
інформаційному центрі водія
відобразиться повідомлення Stop
(Зупинка) . Якщо об’єкт буде
видалено із зони його виявлення системою, виконання маневру під час паркування відновлюється.
Якщо об'єкт не буде усунуто, це
призведе до дезактивації системи.
Щоб увімкнути систему під час
пошуку нового місця для
паркування, натисніть D
приблизно на одну секунду.Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.

Керування автомобілем та експлуатація189Якщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких
матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Систему допомоги під час
паркування можна вмикати й
вимикати шляхом зміни
налаштувань в інформаційному
дисплеї. Якщо приєднано зчіпний
пристрій, слід вибрати
відповідний параметр у меню.
Персоналізація автомобіля 3 114.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Примітка
Після використання систему
розширеної допомоги при
паркуванні слід відкалібрувати.
Для отримання найбільш точних
вказівок щодо паркування
необхідно вказати маршрут руху
довжиною щонайменше 35 км з
усіма поворотами.Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи
зовнішніх дзеркал, система
відображає попередження на
кожному із зовнішніх дзеркал.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;

190Керування автомобілем та експлуатація● пішоходів, велосипедистів татварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
сигнал повороту,
попереджувальний символ B
почне блимати жовтим кольором,
застерігаючи не змінювати смугу
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за той, який він
обганяє, попереджувальний
символ B у відповідному
зовнішньому дзеркалі може не
засвічуватися.
Система попереджування про
об’єкти в мертвій зоні діє при
швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальний
символ B засвічуватиметься, як
зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 114.
Після дезактивації системи в
інформаційному центрі водія
відображується відповідне
повідомлення.
Зони розпізнавання Датчик системи охоплює, прибл.,
3 метри з обох боків автомобіля. Ця
зона починається від кожного
зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить приблизно від 0,5 м до
2 м від рівня землі.
