2019 OPEL ASTRA K Priručnik za vlasnika (in Croatian)

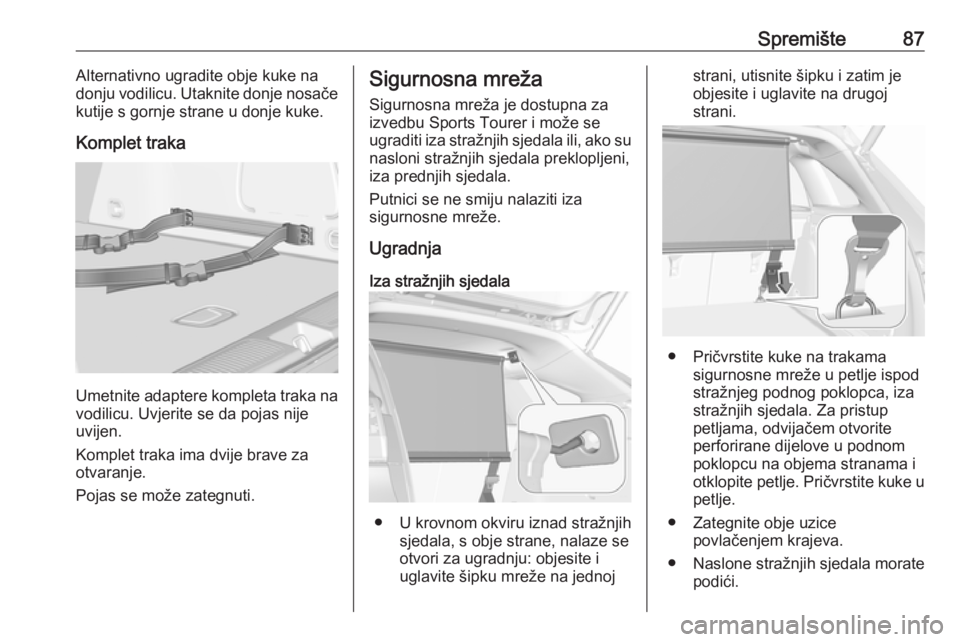

Spremište87Alternativno ugradite obje kuke na
donju vodilicu. Utaknite donje nosače
kutije s gornje strane u donje kuke.
Komplet traka
Umetnite adaptere kompleta traka navodilicu. Uvjerite se da pojas nije
uvijen.
Komplet traka ima dvije brave za
otvaranje.
Pojas se može zategnuti.
Sigurnosna mreža
Sigurnosna mreža je dostupna za
izvedbu Sports Tourer i može se ugraditi iza stražnjih sjedala ili, ako su nasloni stražnjih sjedala preklopljeni,
iza prednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja
Iza stražnjih sjedala
● U krovnom okviru iznad stražnjih sjedala, s obje strane, nalaze se
otvori za ugradnju: objesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
objesite i uglavite na drugoj
strani.
● Pričvrstite kuke na trakama sigurnosne mreže u petlje ispod
stražnjeg podnog poklopca, iza
stražnjih sjedala. Za pristup
petljama, odvijačem otvorite
perforirane dijelove u podnom
poklopcu na objema stranama i
otklopite petlje. Pričvrstite kuke u petlje.
● Zategnite obje uzice povlačenjem krajeva.
● Naslone stražnjih sjedala morate
podići.

88SpremišteIza prednjih sjedala
● U krovnom okviru iznad prednjihsjedala s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj
strani.
● Pričvrstite kuke na trakama sigurnosne mreže u petlje u
podu, ispred stražnjih sjedala. Za
pristup petljama, ugurajte
perforirane dijelove u podnom
poklopcu na objema stranama.
Pričvrstite kuke u petlje.
● Zategnite obje uzice povlačenjem krajeva.
● Naslone za glavu gurnite dolje i preklopite naslone stražnjih
sjedala 3 75.
Uklanjanje
Povucite klapnu na zatezaču na
objema stranama kako biste otpustili
trake. Odvojite kuke od ušica.
Otkvačite štapove sigurnosne mreže od naslona u okviru krova.
Smotajte mrežu i osigurajte s trakom.
Spremanje Sve verzije motora, osim CNG:skinutu sigurnosnu mrežu možete
spremiti ispod stražnjeg podnog
poklopca 3 83.

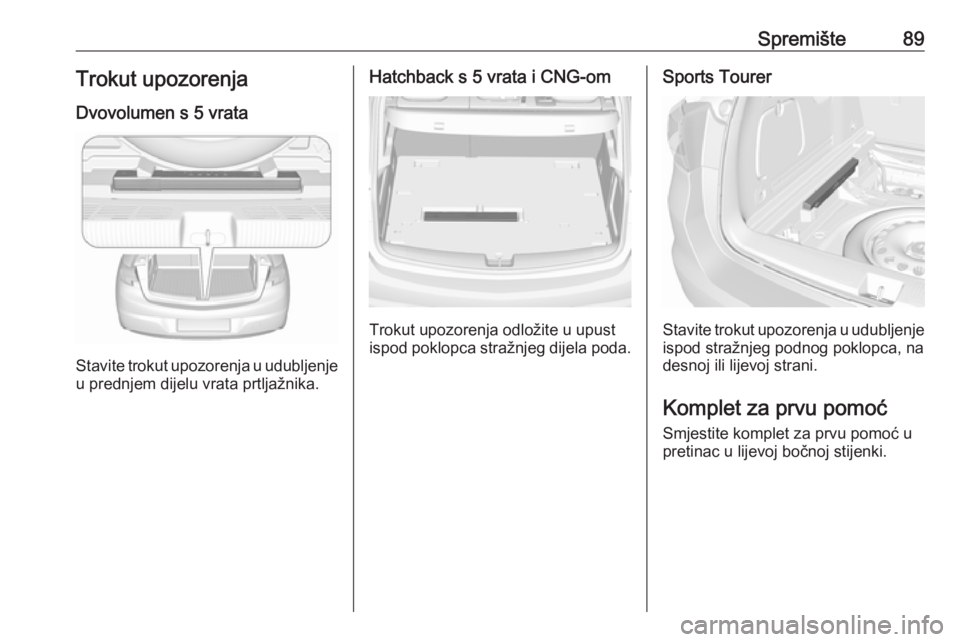

Spremište89Trokut upozorenja
Dvovolumen s 5 vrata
Stavite trokut upozorenja u udubljenje
u prednjem dijelu vrata prtljažnika.
Hatchback s 5 vrata i CNG-om
Trokut upozorenja odložite u upust
ispod poklopca stražnjeg dijela poda.
Sports Tourer
Stavite trokut upozorenja u udubljenje
ispod stražnjeg podnog poklopca, na
desnoj ili lijevoj strani.
Komplet za prvu pomoć
Smjestite komplet za prvu pomoć u
pretinac u lijevoj bočnoj stijenki.

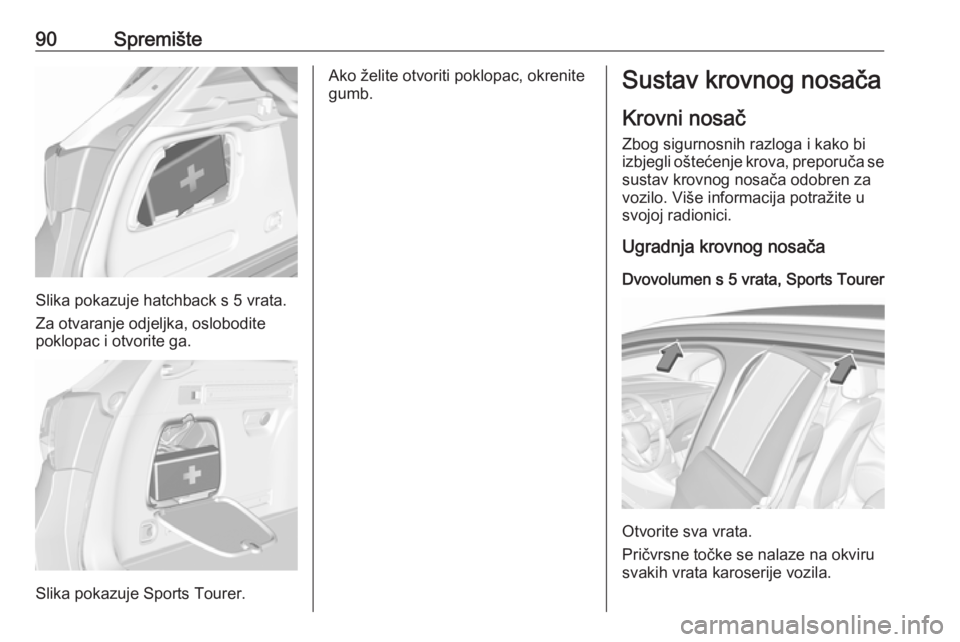

90Spremište
Slika pokazuje hatchback s 5 vrata.
Za otvaranje odjeljka, oslobodite
poklopac i otvorite ga.
Slika pokazuje Sports Tourer.
Ako želite otvoriti poklopac, okrenite
gumb.Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako biizbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za
vozilo. Više informacija potražite u
svojoj radionici.
Ugradnja krovnog nosača
Dvovolumen s 5 vrata, Sports Tourer
Otvorite sva vrata.
Pričvrsne točke se nalaze na okviru
svakih vrata karoserije vozila.

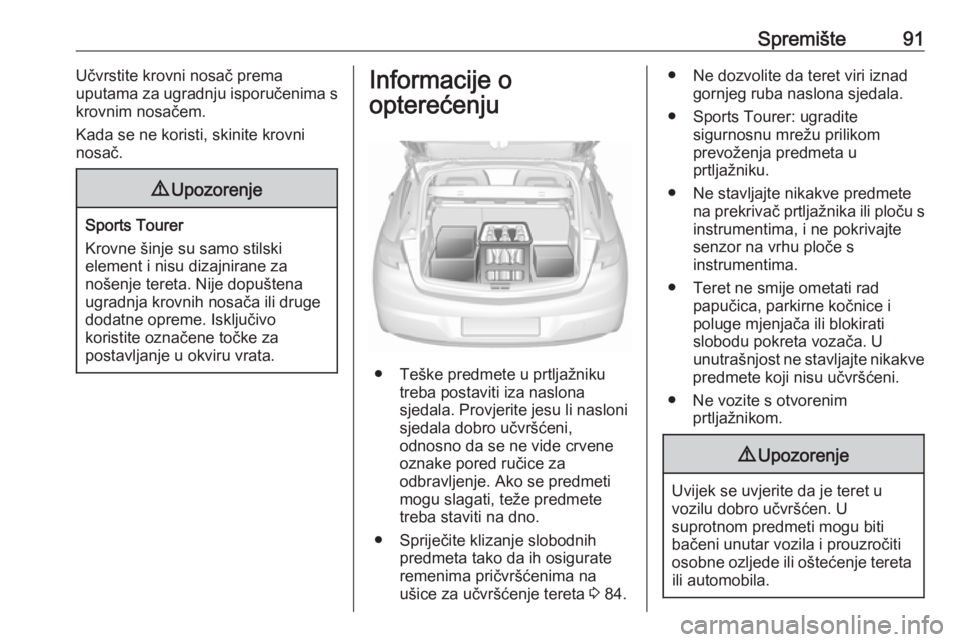

Spremište91Učvrstite krovni nosač prema
uputama za ugradnju isporučenima s
krovnim nosačem.
Kada se ne koristi, skinite krovni
nosač.9 Upozorenje
Sports Tourer
Krovne šinje su samo stilski
element i nisu dizajnirane za
nošenje tereta. Nije dopuštena
ugradnja krovnih nosača ili druge dodatne opreme. Isključivo
koristite označene točke za
postavljanje u okviru vrata.
Informacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Provjerite jesu li nasloni
sjedala dobro učvršćeni,
odnosno da se ne vide crvene
oznake pored ručice za
odbravljenje. Ako se predmeti mogu slagati, teže predmetetreba staviti na dno.
● Spriječite klizanje slobodnih predmeta tako da ih osigurate
remenima pričvršćenima na
ušice za učvršćenje tereta 3 84.
● Ne dozvolite da teret viri iznad
gornjeg ruba naslona sjedala.
● Sports Tourer: ugradite sigurnosnu mrežu prilikom
prevoženja predmeta u
prtljažniku.
● Ne stavljajte nikakve predmete na prekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte senzor na vrhu ploče s
instrumentima.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve
predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.

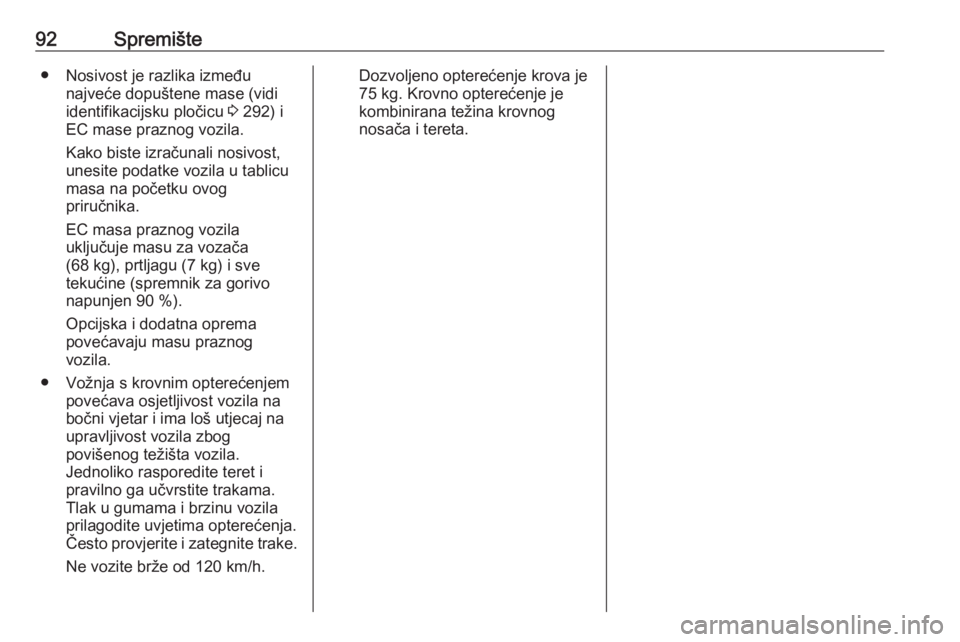

92Spremište● Nosivost je razlika izmeđunajveće dopuštene mase (vidi
identifikacijsku pločicu 3 292) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama. Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.Dozvoljeno opterećenje krova je
75 kg. Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.

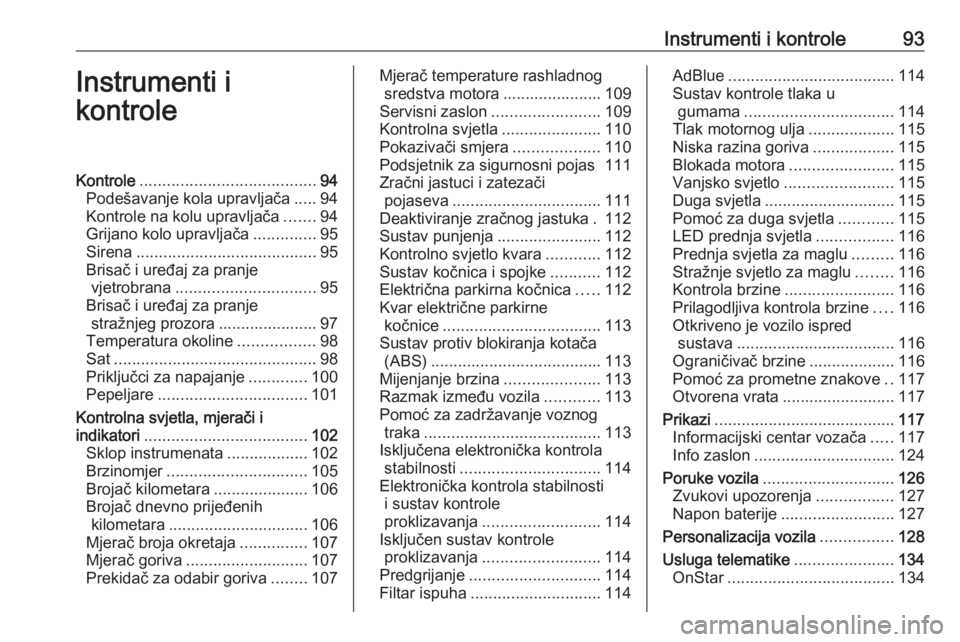

Instrumenti i kontrole93Instrumenti i
kontroleKontrole ....................................... 94
Podešavanje kola upravljača .....94
Kontrole na kolu upravljača .......94
Grijano kolo upravljača ..............95
Sirena ........................................ 95
Brisač i uređaj za pranje vjetrobrana ............................... 95
Brisač i uređaj za pranje stražnjeg prozora ...................... 97
Temperatura okoline .................98
Sat ............................................. 98
Priključci za napajanje .............100
Pepeljare ................................. 101
Kontrolna svjetla, mjerači i
indikatori .................................... 102
Sklop instrumenata ..................102
Brzinomjer ............................... 105
Brojač kilometara .....................106
Brojač dnevno prijeđenih kilometara ............................... 106
Mjerač broja okretaja ...............107
Mjerač goriva ........................... 107
Prekidač za odabir goriva ........107Mjerač temperature rashladnog
sredstva motora ...................... 109
Servisni zaslon ........................ 109
Kontrolna svjetla ......................110
Pokazivači smjera ...................110
Podsjetnik za sigurnosni pojas 111
Zračni jastuci i zatezači pojaseva ................................. 111
Deaktiviranje zračnog jastuka . 112
Sustav punjenja .......................112
Kontrolno svjetlo kvara ............112
Sustav kočnica i spojke ...........112
Električna parkirna kočnica .....112
Kvar električne parkirne kočnice ................................... 113
Sustav protiv blokiranja kotača (ABS) ...................................... 113
Mijenjanje brzina .....................113
Razmak između vozila ............113
Pomoć za zadržavanje voznog traka ....................................... 113
Isključena elektronička kontrola stabilnosti ............................... 114
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja .......................... 114
Isključen sustav kontrole proklizavanja .......................... 114
Predgrijanje ............................. 114
Filtar ispuha ............................. 114AdBlue..................................... 114
Sustav kontrole tlaka u gumama ................................. 114
Tlak motornog ulja ...................115
Niska razina goriva ..................115
Blokada motora .......................115
Vanjsko svjetlo ........................ 115
Duga svjetla ............................. 115
Pomoć za duga svjetla ............115
LED prednja svjetla .................116
Prednja svjetla za maglu .........116
Stražnje svjetlo za maglu ........116
Kontrola brzine ........................ 116
Prilagodljiva kontrola brzine ....116
Otkriveno je vozilo ispred sustava ................................... 116
Ograničivač brzine ...................116
Pomoć za prometne znakove ..117
Otvorena vrata ......................... 117
Prikazi ........................................ 117
Informacijski centar vozača .....117
Info zaslon ............................... 124
Poruke vozila ............................. 126
Zvukovi upozorenja .................127
Napon baterije ......................... 127
Personalizacija vozila ................128
Usluga telematike ......................134
OnStar ..................................... 134

94Instrumenti i kontroleKontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Informacijskim centrom vozača,
nekim sustavima za pomoć vozaču,
Infotainment sustavom i spojenim
mobilnim telefonom možete upravljati
putem kontrola na kolu upravljača.
Na slici su prikazane različite verzije.
Kontrolom brzine i ograničivačem
brzine upravljate putem kontrola na
lijevoj strani kola upravljača.
Osim toga, upozorenje na sudar
sprijeda možete postaviti pomoću
kontrola na lijevoj strani kola
upravljača.
Infotainment sustavom možete
upravljati putem kontrola na desnoj
strani kola upravljača.
Sustavi za pomoć vozaču 3 190.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
