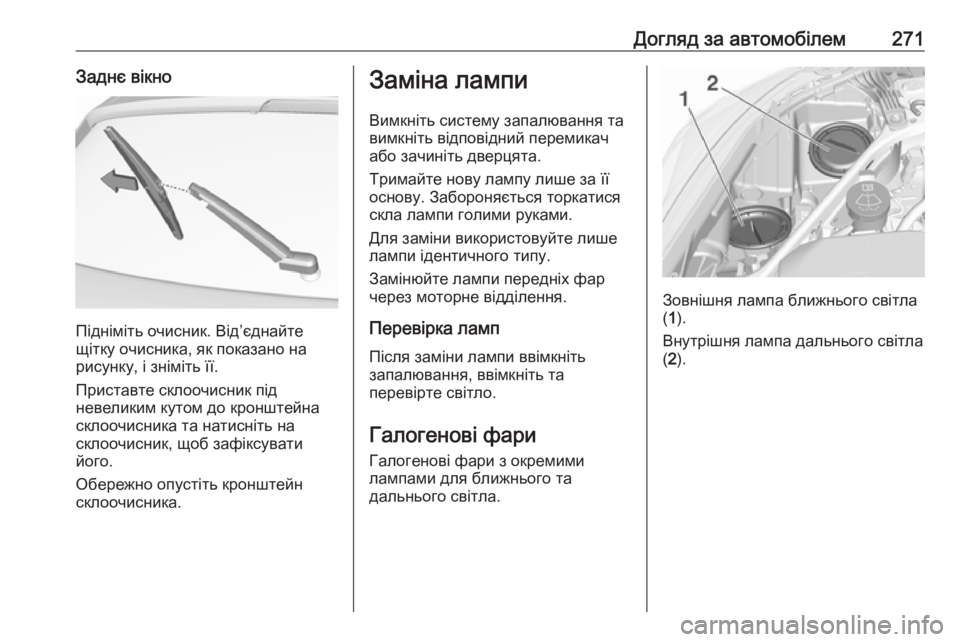

Догляд за автомобілем271Заднє вікно
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
Галогенові фариГалогенові фари з окремими
лампами для ближнього та
дальнього світла.
Зовнішня лампа ближнього світла
( 1 ).
Внутрішня лампа дальнього світла ( 2 ).

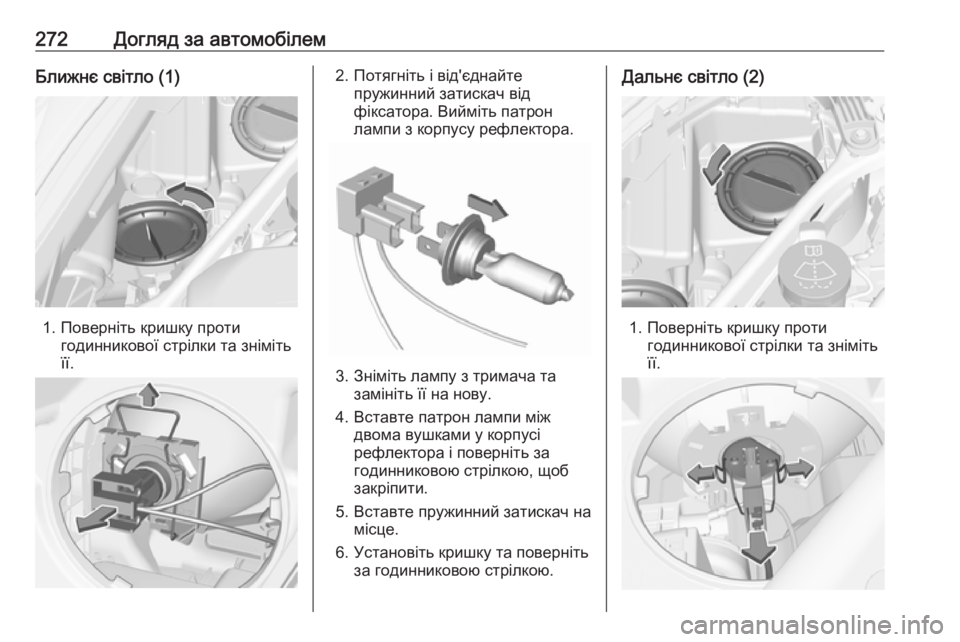

272Догляд за автомобілемБлижнє світло (1)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Потягніть і від'єднайте пружинний затискач від
фіксатора. Вийміть патрон
лампи з корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте патрон лампи між двома вушками у корпусі
рефлектора і поверніть за
годинниковою стрілкою, щоб
закріпити.
5. Вставте пружинний затискач на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.

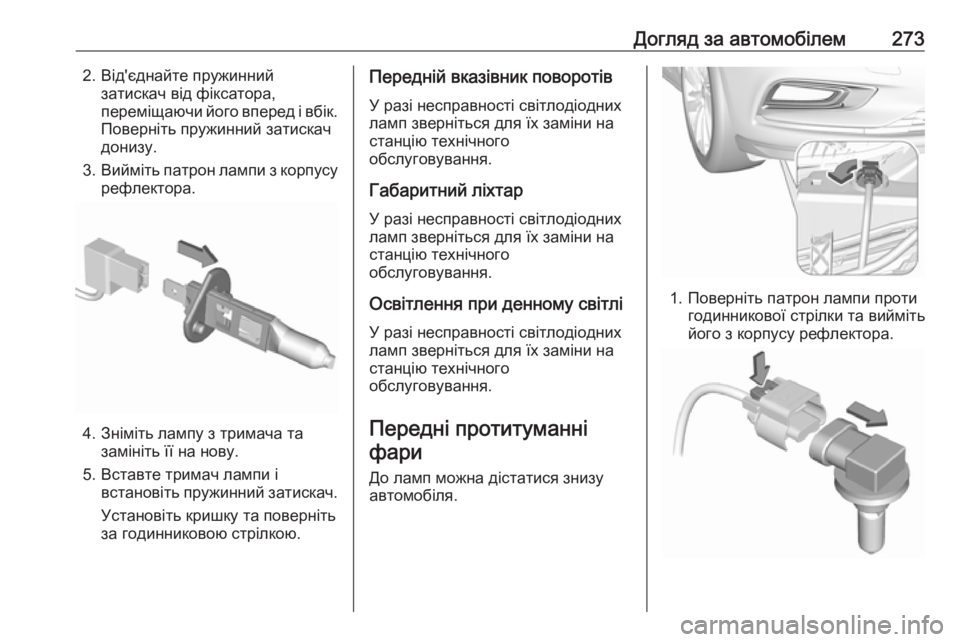

Догляд за автомобілем2732. Від'єднайте пружиннийзатискач від фіксатора,
переміщаючи його вперед і вбік. Поверніть пружинний затискачдонизу.
3. Вийміть патрон лампи з корпусу
рефлектора.
4. Зніміть лампу з тримача та замініть її на нову.
5. Вставте тримач лампи і встановіть пружинний затискач.
Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник поворотів
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Габаритний ліхтар
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі
У разі несправності світлодіодних ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Передні протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.

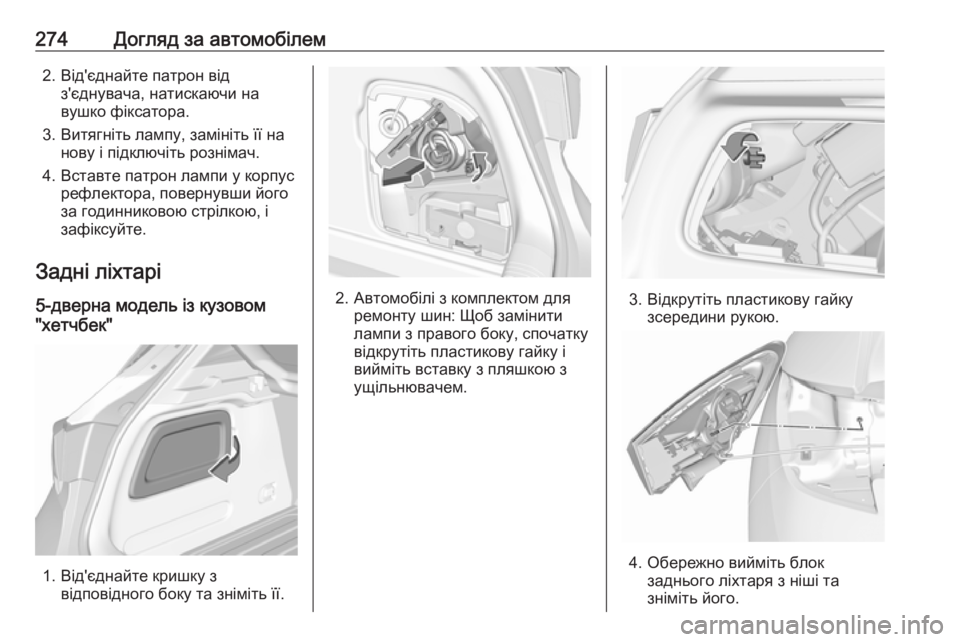

274Догляд за автомобілем2. Від'єднайте патрон відз'єднувача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
Задні ліхтарі 5-дверна модель із кузовом
"хетчбек"
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Автомобілі з комплектом для ремонту шин: Щоб замінитилампи з правого боку, спочаткувідкрутіть пластикову гайку і
вийміть вставку з пляшкою з
ущільнювачем.3. Відкрутіть пластикову гайку зсередини рукою.
4. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.

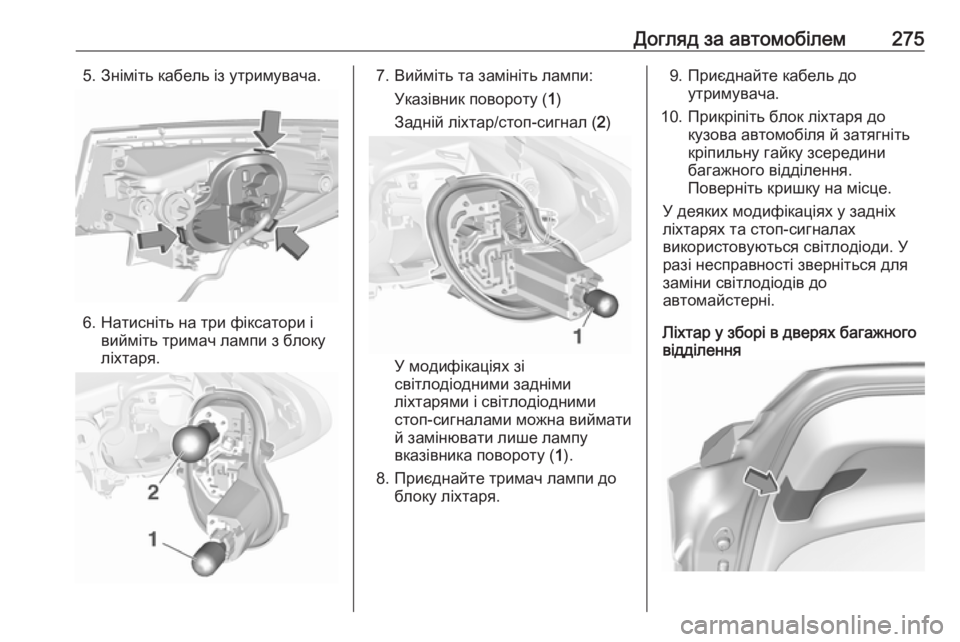

Догляд за автомобілем2755. Зніміть кабель із утримувача.
6. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
7. Вийміть та замініть лампи:
Указівник повороту ( 1)
Задній ліхтар/стоп-сигнал ( 2)
У модифікаціях зі
світлодіодними задніми
ліхтарями і світлодіодними
стоп-сигналами можна виймати
й замінювати лише лампу вказівника повороту ( 1).
8. Приєднайте тримач лампи до блоку ліхтаря.
9. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильну гайку зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення

276Догляд за автомобілем1. Від'єднайте кришку від дверейбагажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте рознім від блокуліхтаря.
5. Натисніть на три фіксатори і вийміть тримач лампи з блоку
ліхтаря.
У модифікаціях зі
світлодіодними задніми
ліхтарями положення
фіксаторів дещо інше.

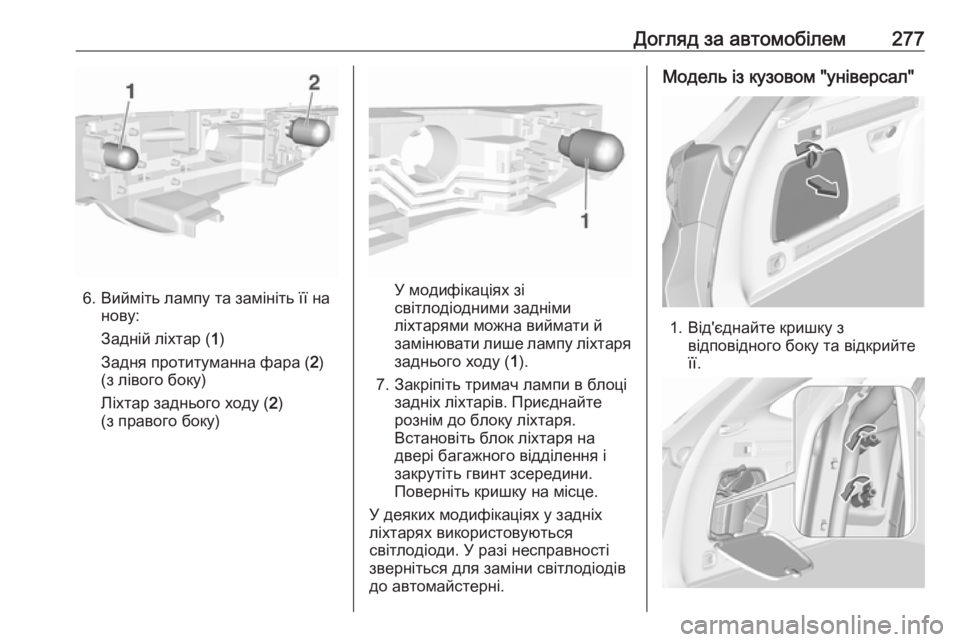

Догляд за автомобілем277
6. Вийміть лампу та замініть її нанову:
Задній ліхтар ( 1)
Задня протитуманна фара ( 2)
(з лівого боку)
Ліхтар заднього ходу ( 2)
(з правого боку)У модифікаціях зі
світлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу ( 1).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Приєднайте
рознім до блоку ліхтаря.
Встановіть блок ліхтаря на двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.
Модель із кузовом "універсал"
1. Від'єднайте кришку з відповідного боку та відкрийте
її.

278Догляд за автомобілем2. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.
4. Зніміть кабель із утримувача.
5. Стандартні задні ліхтарі:
Від'єднайте фіксатори й вийміть
тримач лампи з блоку ліхтаря.
6. Вийміть та замініть лампи:
Задній ліхтар/стоп-сигнал ( 1)
Увімкніть поворот ( 2)
7. Вставте тримач лампи в блок ліхтаря.
8. Задні ліхтарі зі світлодіодами:
У модифікаціях зі
світлодіодними задніми
ліхтарями й світлодіодними
стоп-сигналами замінювати
можна лише лампу вказівника
повороту: поверніть патрон
лампи й вийміть його з блоку
ліхтаря. Замініть лампу в
патроні.
