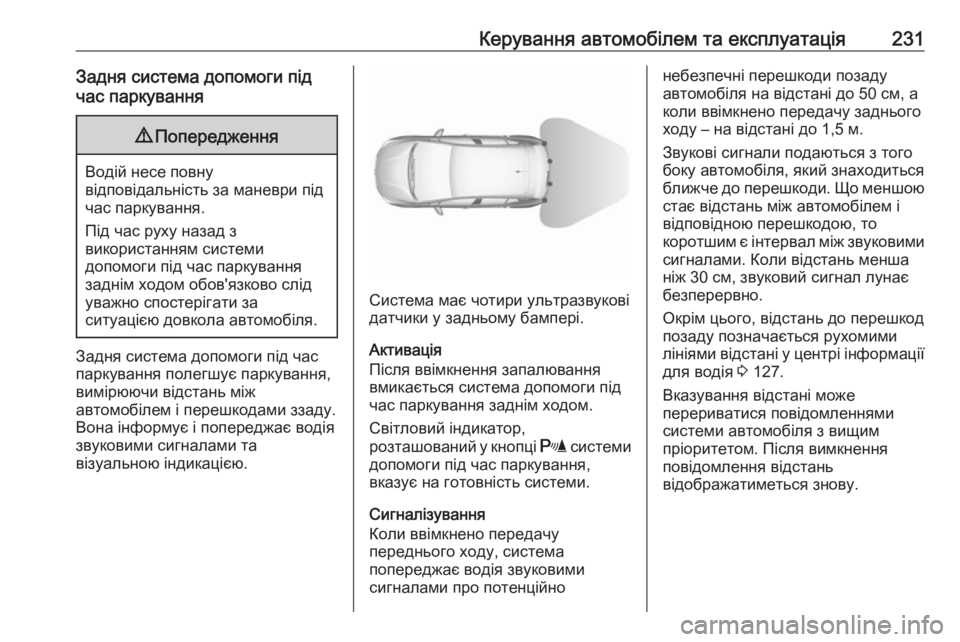

Керування автомобілем та експлуатація231Задня система допомоги під
час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху назад з
використанням системи
допомоги під час паркування
заднім ходом обов'язково слід
уважно спостерігати за
ситуацією довкола автомобіля.
Задня система допомоги під час
паркування полегшує паркування,
вимірюючи відстань між
автомобілем і перешкодами ззаду.
Вона інформує і попереджає водія
звуковими сигналами та
візуальною індикацією.
Система має чотири ультразвукові
датчики у задньому бампері.
Активація
Після ввімкнення запалювання
вмикається система допомоги під
час паркування заднім ходом.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Сигналізування
Коли ввімкнено передачу
переднього ходу, система
попереджає водія звуковими
сигналами про потенційно
небезпечні перешкоди позаду
автомобіля на відстані до 50 см, а
коли ввімкнено передачу заднього
ходу – на відстані до 1,5 м.
Звукові сигнали подаються з того
боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою стає відстань між автомобілем і
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань менша
ніж 30 см, звуковий сигнал лунає
безперервно.
Окрім цього, відстань до перешкод
позаду позначається рухомими
лініями відстані у центрі інформації для водія 3 127.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.

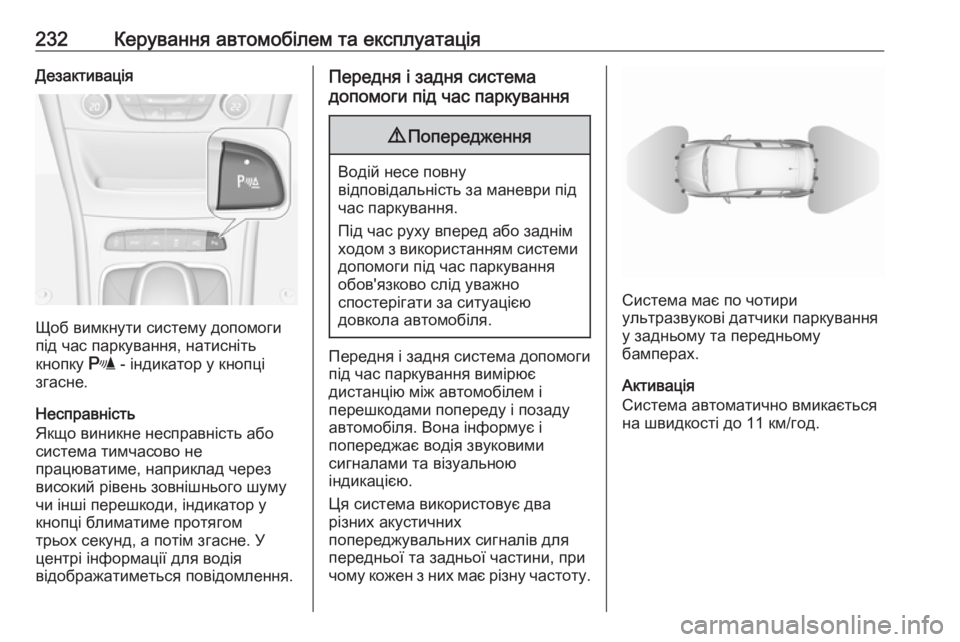

232Керування автомобілем та експлуатаціяДезактивація
Щоб вимкнути систему допомоги
під час паркування, натисніть
кнопку r - індикатор у кнопці
згасне.
Несправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, індикатор у кнопці блиматиме протягом
трьох секунд, а потім згасне. У
центрі інформації для водія
відображатиметься повідомлення.
Передня і задня система
допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує і
попереджає водія звуковими
сигналами та візуальною
індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Активація
Система автоматично вмикається
на швидкості до 11 км/год.

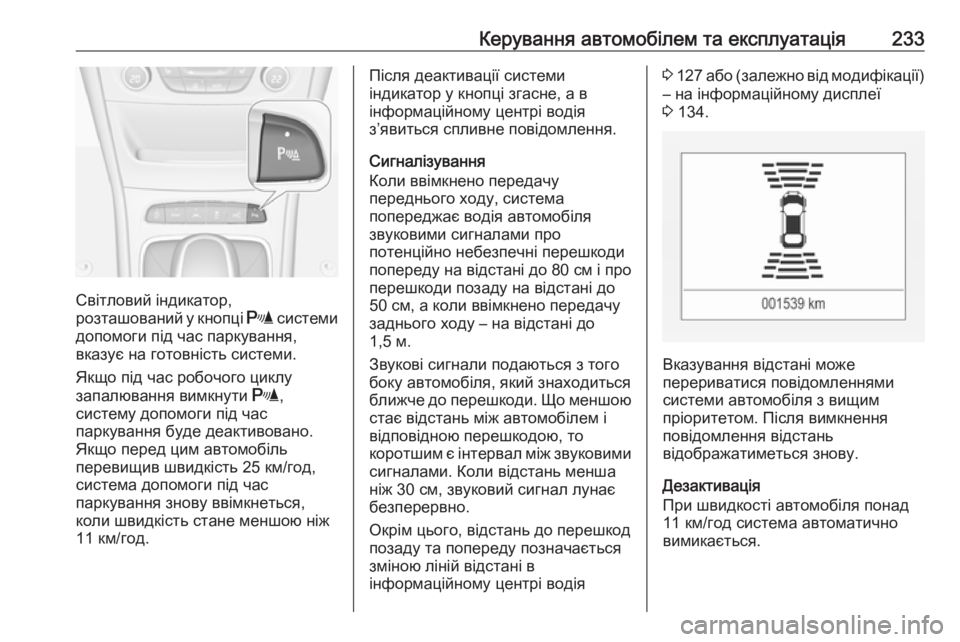

Керування автомобілем та експлуатація233
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Якщо під час робочого циклу
запалювання вимкнути r,
систему допомоги під час
паркування буде деактивовано.
Якщо перед цим автомобіль
перевищив швидкість 25 км/год,
система допомоги під час
паркування знову ввімкнеться,
коли швидкість стане меншою ніж
11 км/год.
Після деактивації системи
індикатор у кнопці згасне, а в
інформаційному центрі водія
з’явиться спливне повідомлення.
Сигналізування
Коли ввімкнено передачу
переднього ходу, система
попереджає водія автомобіля
звуковими сигналами про
потенційно небезпечні перешкоди
попереду на відстані до 80 см і про
перешкоди позаду на відстані до
50 см, а коли ввімкнено передачу
заднього ходу – на відстані до
1,5 м.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою стає відстань між автомобілем і
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань менша
ніж 30 см, звуковий сигнал лунає
безперервно.
Окрім цього, відстань до перешкод позаду та попереду позначається
зміною ліній відстані в
інформаційному центрі водія3 127 або (залежно від модифікації)
– на інформаційному дисплеї
3 134.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.
Дезактивація
При швидкості автомобіля понад
11 км/год система автоматично
вимикається.

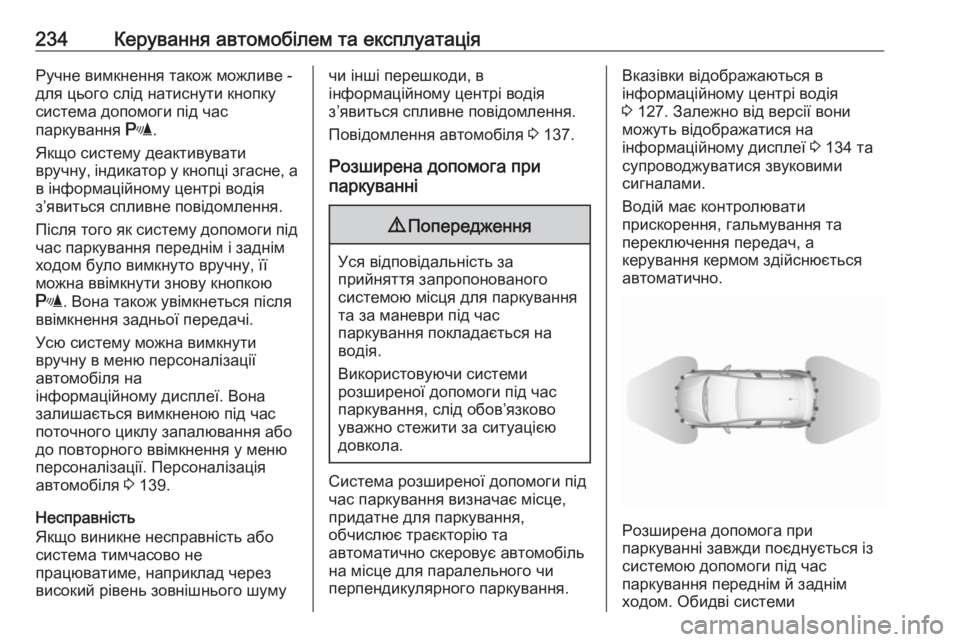

234Керування автомобілем та експлуатаціяРучне вимкнення також можливе -
для цього слід натиснути кнопку
система допомоги під час
паркування r.
Якщо систему деактивувати
вручну, індикатор у кнопці згасне, а в інформаційному центрі водія
з’явиться спливне повідомлення.
Після того як систему допомоги під
час паркування переднім і заднім
ходом було вимкнуто вручну, її
можна ввімкнути знову кнопкою
r . Вона також увімкнеться після
ввімкнення задньої передачі.
Усю систему можна вимкнути
вручну в меню персоналізації
автомобіля на
інформаційному дисплеї. Вона
залишається вимкненою під час
поточного циклу запалювання або
до повторного ввімкнення у меню
персоналізації. Персоналізація
автомобіля 3 139.
Несправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шумучи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення автомобіля 3 137.
Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце для паралельного чи
перпендикулярного паркування.
Вказівки відображаються в
інформаційному центрі водія
3 127. Залежно від версії вони
можуть відображатися на
інформаційному дисплеї 3 134 та
супроводжуватися звуковими
сигналами.
Водій має контролювати
прискорення, гальмування та
переключення передач, а
керування кермом здійснюється
автоматично.
Розширена допомога при
паркуванні завжди поєднується із системою допомоги під час
паркування переднім й заднім
ходом. Обидві системи

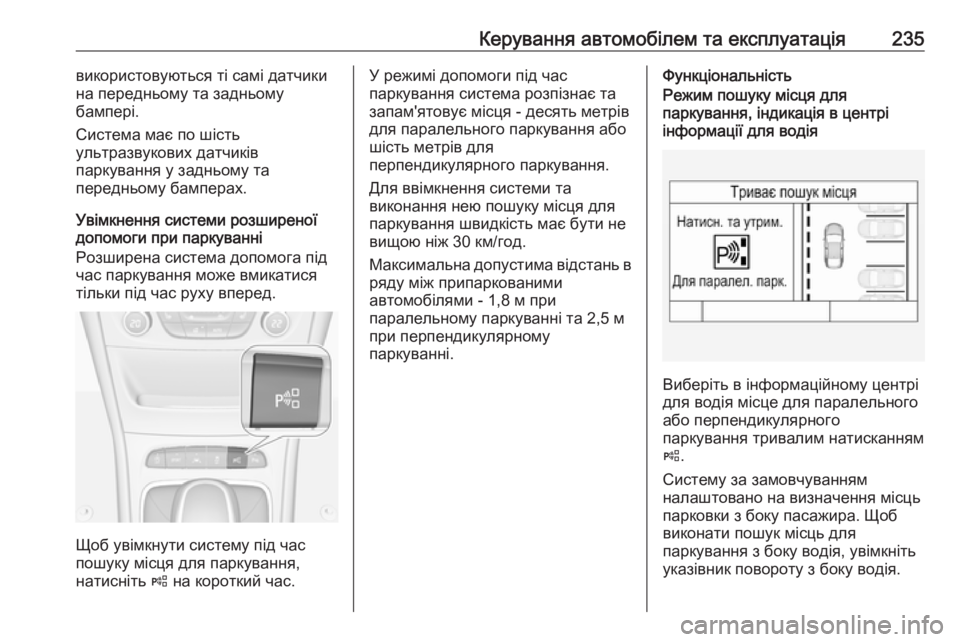

Керування автомобілем та експлуатація235використовуються ті самі датчики
на передньому та задньому
бампері.
Система має по шість
ультразвукових датчиків
паркування у задньому та
передньому бамперах.
Увімкнення системи розширеної
допомоги при паркуванні
Розширена система допомога під
час паркування може вмикатися
тільки під час руху вперед.
Щоб увімкнути систему під час
пошуку місця для паркування,
натисніть ( на короткий час.
У режимі допомоги під час
паркування система розпізнає та запам'ятовує місця - десять метрів
для паралельного паркування або
шість метрів для
перпендикулярного паркування.
Для ввімкнення системи та
виконання нею пошуку місця для паркування швидкість має бути не
вищою ніж 30 км/год.
Максимальна допустима відстань в ряду між припаркованими
автомобілями - 1,8 м при
паралельному паркуванні та 2,5 м
при перпендикулярному
паркуванні.ФункціональністьРежим пошуку місця для
паркування, індикація в центрі
інформації для водія
Виберіть в інформаційному центрі
для водія місце для паралельного або перпендикулярного
паркування тривалим натисканням
( .
Систему за замовчуванням
налаштовано на визначення місць
парковки з боку пасажира. Щоб
виконати пошук місць для
паркування з боку водія, увімкніть
указівник повороту з боку водія.

236Керування автомобілем та експлуатація
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами в інформаційному
центрі водія.
Індикація на інформаційному
дисплеї
Виберіть місце для паралельного
або перпендикулярного
паркування, торкнувшись
відповідного значка на дисплеї.
Виберіть сторону для паркування,
торкнувшись відповідного значка
на дисплеї.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами на кольоровому
інформаційному дисплеї.
Якщо після отримання пропозиції
щодо місця паркування водій не
зупинить автомобіль, система
почне шукати інше придатне місце.
Режим керування паркуванням
Запропоноване системою місце
для паркування вважається
прийнятим, якщо після появи
повідомлення про необхідність
зупинитися водій зупинить
автомобіль у межах десяти метрів
у разі паралельного паркування

Керування автомобілем та експлуатація237або в межах шести метрів у разі
перпендикулярного паркування.
Система обраховує оптимальний
шлях до місця парковки.
Короткочасна вібрація керма після
ввімкнення задньої передачі
свідчить про те, що система
перебрала на себе керування
кермом автомобіля. Після цього
автомобіль скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
гальмування, прискорення та
переключення передач. Водій
повинен прибрати руки з керма.
Під час паркування слід уважно
стежити за сигналами передньої та
задньої систем допомоги.
Безперервний звуковий сигнал
означає, що від автомобіля до
перешкоди менше ніж 30 см.
Якщо з якоїсь причини водієві
знадобиться перебрати на себе
керування кермом, він повинен
тримати кермо тільки за зовнішній
край. У такому випадку
автоматичне кермування буде
скасоване.Позначення дисплея
На дисплеї відображаються такі
вказівки:
● Загальні поради та попереджувальні
повідомлення.
● Підказка про перевищення швидкості 30 км/год у режимі
пошуку місця для паркування.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.
● Вимога ввімкнути задню або першу передачу.
● Необхідність зупинитися або їхати повільно.
● Для деяких вказівок у центрі інформації для водія
відображається індикатор
виконання.● Успішне встановлення автомобіля на місце стоянки
позначається спливним
символом та звуковим
сигналом.
● Скасування паркувального маневру.
Пріоритетна інформація дисплея
Символи вдосконаленої системи
допомоги під час паркування в
центрі інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після підтвердження повідомлення
кнопкою SET/CLR на важелі
перемикання сигналів повороту
або кнопкою 9 на кермі, знову
відображатимуться вказівки
розширеної допомоги при
паркуванні, і паркувальні маневри можна буде продовжувати.
Дезактивація
Систему можна дезактивувати
одним із таких способів:
● коротким натисканням (
● автоматично після вдалого завершення маневру

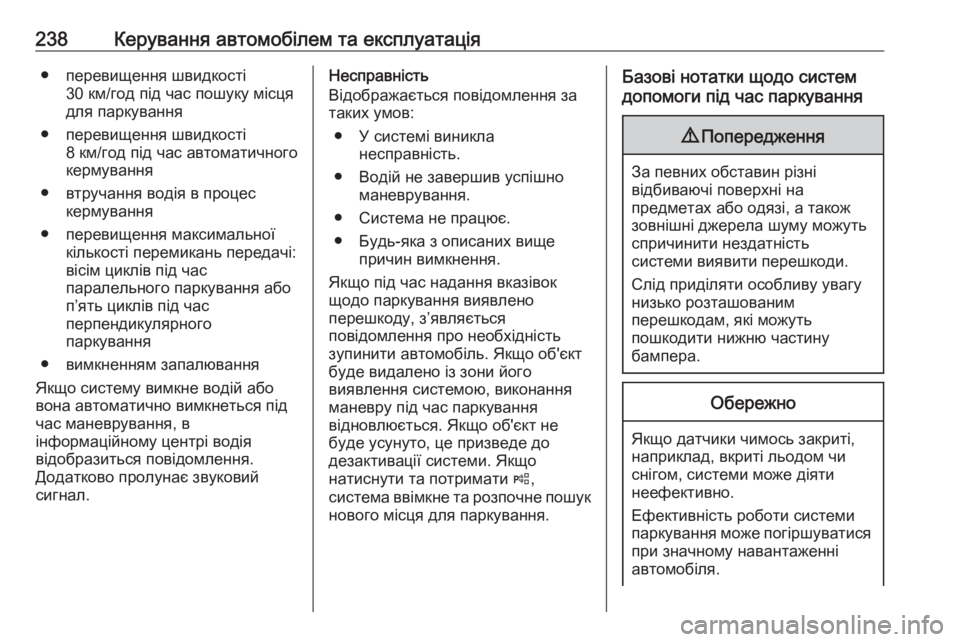

238Керування автомобілем та експлуатація● перевищення швидкості30 км/год під час пошуку місця
для паркування
● перевищення швидкості 8 км/год під час автоматичного
кермування
● втручання водія в процес кермування
● перевищення максимальної кількості перемикань передачі:
вісім циклів під час
паралельного паркування або
п’ять циклів під час
перпендикулярного
паркування
● вимкненням запалювання
Якщо систему вимкне водій або
вона автоматично вимкнеться під
час маневрування, в
інформаційному центрі водія
відобразиться повідомлення.
Додатково пролунає звуковий
сигнал.Несправність
Відображається повідомлення за
таких умов:
● У системі виникла несправність.
● Водій не завершив успішно маневрування.
● Система не працює.
● Будь-яка з описаних вище причин вимкнення.
Якщо під час надання вказівок
щодо паркування виявлено
перешкоду, з’являється
повідомлення про необхідність
зупинити автомобіль. Якщо об'єкт
буде видалено із зони його
виявлення системою, виконання
маневру під час паркування
відновлюється. Якщо об'єкт не
буде усунуто, це призведе до
дезактивації системи. Якщо
натиснути та потримати (,
система ввімкне та розпочне пошук
нового місця для паркування.Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.
