2019 OPEL ASTRA J Používateľská príručka (in Slovak)

Starostlivosť o vozidlo151Stretávacie svetlá (1)
1. Otáčajte vekom (1) proti smeruhodinových ručičiek a vyberte ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Diaľkové svetlá (2)
1. Otáčajte vekom (2) proti smeru hodinových ručičiek a vyberte ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere
hodinových ručičiek.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.

152Starostlivosť o vozidloObrysové svetlá/svetlo pre jazdu
cez deň (3)
1. Otáčajte vekom (3) proti smeru hodinových ručičiek a vyberte ho.
Vekom otáčajte pomocou
skrutkovača.
2. Stlačte západky k sebe a vyberte objímku žiarovky z reflektora.
3. Vyberte žiarovku z objímky avymeňte žiarovku.
4. Vložte objímku žiarovky do reflektora. Nasaďte veko a otočteho v smere hodinových ručičiek.
Adaptívne predné svetlomety9 Nebezpečenstvo
Systém adaptívnych predných
svetlometov používa xenónové svetlomety.
Xenónové svetlomety pracujú s
mimoriadne vysokým elektrickým
napätím. Nedotýkajte sa ich.
Žiarovky nechajte vymeniť v
odbornom servise.
Bočné svetlo/svetlá pre jazdu cez deň sú navrhnuté ako vysokosvietivá
dióda (LED) a nedajú sa vymeniť.
Žiarovky pre osvetlenie rohu sa dajú
vymeniť.

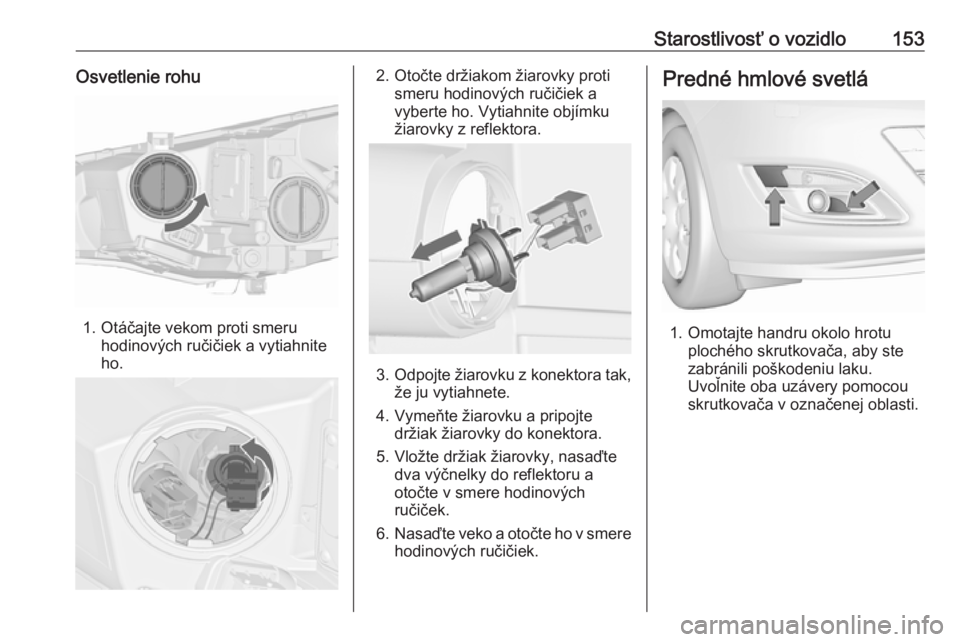

Starostlivosť o vozidlo153Osvetlenie rohu
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte držiak žiarovky, nasaďte dva výčnelky do reflektoru a
otočte v smere hodinových
ručiček.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predné hmlové svetlá
1. Omotajte handru okolo hrotu plochého skrutkovača, aby ste
zabránili poškodeniu laku.
Uvoľnite oba uzávery pomocou
skrutkovača v označenej oblasti.

154Starostlivosť o vozidlo
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu
smerovky.
3. Odskrutkujte tri skrutky a z nárazníka vyberte zostavu svetla
do hmly.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ju z krytu reflektora.
5. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
6. Vymeňte objímku žiarovky a vložte ju do krytu reflektora, otočte
objímkou žiarovky v smere
hodinových ručičiek a nasaďte
konektor.
7. Nasaďte zostavu svetla do hmly do nárazníka a upevnite ju
pomocou troch skrutiek.
8. Nasaďte zostavu smerovky do nárazníka a upevnite ju pomocou
dvoch skrutiek.
9. Zaistite oba uzávery.
Predné smerové svetlá
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.

Starostlivosť o vozidlo155
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.
3. Odpojte objímku žiarovky z krytu reflektora stlačením oboch
príchytných západiek.
4. Odpojte konektor z objímky žiarovky stlačením príchytnej
západky.
5. Vyberte a vymeňte objímku žiarovky so žiarovkou.
6. Vložte objímku žiarovky do krytu reflektora a nasaďte konektor.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocouoboch skrutiek.
8. Zaistite oba uzávery.
Zadné svetlá
1. Odstráňte kryt na príslušnej strane.

156Starostlivosť o vozidlo2. Znútra rukou odskrutkujte dveplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu zadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Vytiahnite konektor z držiaku žiaroviek.
5.Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
6. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Pripojte konektor. Upevnite
súpravu svetla pomocou
poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice. Nasaďte kryt.
Zostava svetla vo veku
batožinového priestoru
1. Otvorte veko batožinového priestoru a odstráňte kryt na
príslušnej strane.

Starostlivosť o vozidlo157
2.Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany
vozidla.
3. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Nasaďte kryt.
Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho z pravého konca.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

158Starostlivosť o vozidlo4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu prístrojov Žiarovky nechajte vymeniť v
odbornom servise.
