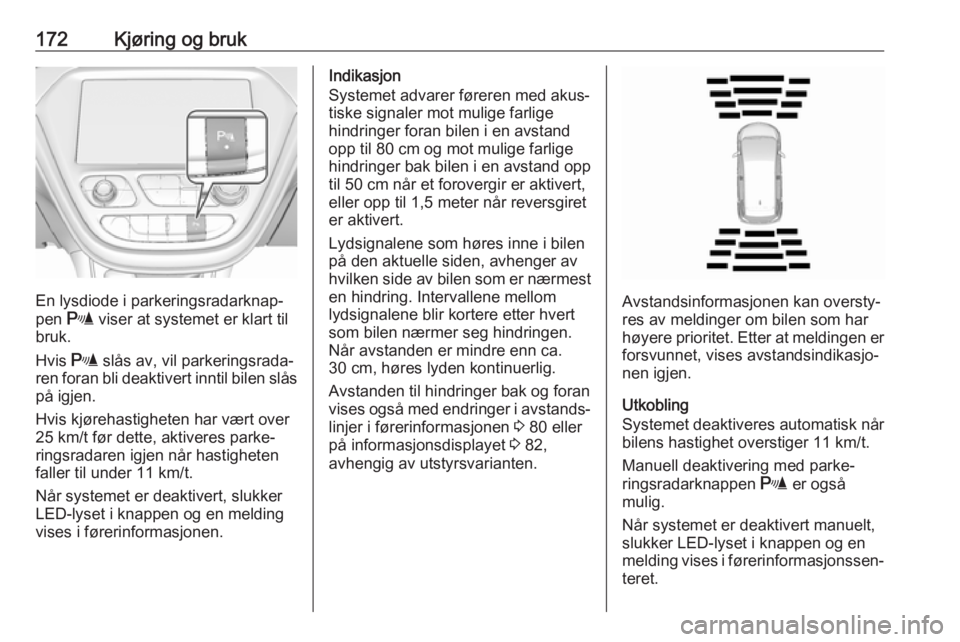

172Kjøring og bruk
En lysdiode i parkeringsradarknap‐
pen r viser at systemet er klart til
bruk.
Hvis r slås av, vil parkeringsrada‐
ren foran bli deaktivert inntil bilen slås
på igjen.
Hvis kjørehastigheten har vært over
25 km/t før dette, aktiveres parke‐
ringsradaren igjen når hastigheten
faller til under 11 km/t.
Når systemet er deaktivert, slukker
LED-lyset i knappen og en melding
vises i førerinformasjonen.
Indikasjon
Systemet advarer føreren med akus‐
tiske signaler mot mulige farlige
hindringer foran bilen i en avstand
opp til 80 cm og mot mulige farlige
hindringer bak bilen i en avstand opp
til 50 cm når et forovergir er aktivert,
eller opp til 1,5 meter når reversgiret
er aktivert.
Lydsignalene som høres inne i bilen på den aktuelle siden, avhenger av
hvilken side av bilen som er nærmest en hindring. Intervallene mellom
lydsignalene blir kortere etter hvert
som bilen nærmer seg hindringen.
Når avstanden er mindre enn ca.
30 cm, høres lyden kontinuerlig.
Avstanden til hindringer bak og foran vises også med endringer i avstands‐
linjer i førerinformasjonen 3 80 eller
på informasjonsdisplayet 3 82,
avhengig av utstyrsvarianten.
Avstandsinformasjonen kan oversty‐
res av meldinger om bilen som har høyere prioritet. Etter at meldingen er
forsvunnet, vises avstandsindikasjo‐
nen igjen.
Utkobling
Systemet deaktiveres automatisk når
bilens hastighet overstiger 11 km/t.
Manuell deaktivering med parke‐
ringsradarknappen r er også
mulig.
Når systemet er deaktivert manuelt,
slukker LED-lyset i knappen og en
melding vises i førerinformasjonssen‐ teret.
Kjøring og bruk173Etter en manuell deaktivering aktive‐
res parkeringsradaren foran/bak igjen
når du trykker på r eller setter bilen
i revers.
Feil
Hvis det oppstår en feil eller systemet midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, vises en melding i førerinformasjonen.
Meldinger om bilen 3 87.
Avansert parkeringshjelp9 Advarsel
Føreren har det fulle ansvaret hvis
han eller hun godtar parkerings‐
plassen som foreslås av systemet, og har det fulle ansvaret for parke‐
ringsmanøveren.
Bruk alltid den avanserte parke‐
ringshjelpen for å kontrollere
omgivelsene rundt.
Den avanserte parkeringshjelpen
måler opp en egnet parkeringsplass
mens den passeres, beregner banen
og styrer bilen automatisk inn på en
parallell- eller rekkeparkeringsplass.
Det gis instruksjoner i førerinforma‐
sjonen 3 80 eller, avhengig av versjo‐
nen, i informasjonsdisplayet 3 82,
støttet av lydsignaler.
Føreren må sørge for akselereringen,
bremsingen og giringen, mens styrin‐ gen skjer automatisk.Lukeparkeringshjelpen kombineres
alltid med parkeringsradaren foran og bak. De to systemene bruker de
samme følerne i støtfangeren foran
og bak.
Systemet har seks ultrasoniske
parkeringsfølere i støtfangeren foran
og fem ultrasoniske parkeringsfølere
i støtfangeren bak.
Aktivering av avansert
parkeringshjelp
Den avanserte parkeringshjelpen kan
bare aktiveres under kjøring forover.
Systemet kobles inn med et kort trykk
på ( mens du leter etter en parke‐
ringsplass.
174Kjøring og brukSystemet registrerer og husker 10 mfor parallellparkeringsplasser eller
6 m for rekkeparkeringsplasser i
parkeringsradarmodus.
Systemet kan bare aktiveres ved en
hastighet på opptil 30 km/t, og
systemet leter etter en parkerings‐
plass ved en hastighet på opptil
30 km/t.
Den maksimalt tillatte parallelle
avstanden mellom bilen og en rad
med parkerte biler er 1,8 m ved paral‐ lellparkering og 2,5 m ved rekkepar‐
kering.FunksjonalitetParkeringsplass-søkemodus, visning
på informasjonsdisplayet
Velg parallell- eller rekkeparkerings‐
plass ved å berøre det aktuelle ikonet på informasjonsdisplayet.
Velg parkeringsside ved å berøre det
aktuelle ikonet på informasjonsdis‐
playet.
Når en plass oppdages, vises dette
på informasjonsdisplayet, og det
høres et lydsignal.
Hvis føreren ikke stopper bilen etter at
parkeringsplassen er foreslått,
begynner systemet å se etter en
annen, passende parkeringsplass.
Kjøring og bruk175Parkeringsveiledning
Den foreslåtte parkeringsplassen er
godtatt når føreren stopper bilen
innen 10 m ved parallellparkering og
6 m ved rekkeparkering etter at
Stopp -meldingen er gitt. Systemet
beregner den beste ruten til parke‐
ringsplassen.
En kort vibrasjon i rattet etter at revers
er lagt inn angir at styringen kontrol‐
leres av systemet. Bilen styres auto‐
matisk inn på parkeringsplassen,
mens føreren får detaljerte instrukser
om bremsing, akselerering og giring.
Føreren må holde hendene borte fra
rattet.
Legg alltid merke til lyden fra parke‐
ringsradaren foran og bak. Kontinuer‐ lig lyd angir at avstanden til en
hindring er under ca. 30 cm.
Dersom føreren av en eller annen
grunn må overta kontrollen av rattet,
må rattet kun holdes fast i den ytre
kanten. Automatisk styring blir avbrutt
i slike tilfeller.Displayvisning
Anvisningene som vises i informa‐ sjonsdisplayet:
● Generelle råd og advarsler.
● Et tips når det kjøres fortere enn 30 km/t i søkemodus for parke‐
ringsplass.
● Kravet om å stoppe bilen når en parkeringsluke er registrert.
● Kjøreretningen under parke‐ ringsmanøveren.
● Oppfordring om å skifte til revers‐
gir eller kjøremodus.
● Oppfordring om å stoppe eller kjøre langsomt.
● For enkelte av disse instruksene vises en fremdriftslinje i førerin‐
formasjonen.● Fullført parkeringsmanøver angis av et symbol og en varsel‐
lyd.
● Avbrudd i parkeringsmanøver.
Prioritet i displayet
Visningen til den avanserte parke‐
ringshjelpen i informasjonsdisplayet
kan hindres av bilmeldinger med
høyere prioritet. Etter godkjenning av meldingen vises instruksjoner fra
avansert parkeringshjelp igjen og parkeringsmanøveren kan fortsette.
Utkobling
Systemet kobles ut ved å:
● et kort trykk på (
● parkering utført
● kjøre med høyere hastighet enn 30 km/t under søking etter parke‐ringsplass uten å bremse påtross av melding i informasjons‐
displayet
● kjøring med hastighet over 8 km/t under parkeringsveiled‐
ning
● førerinngrep på rattet registrert
176Kjøring og bruk●overskridelse av maksimalt antall
girskift: åtte sykluser ved paral‐
lellparkering og fem sykluser ved
rekkeparkering
● bilen slås av
Deaktivering av føreren eller av
systemet under manøvrering vises
med en melding i displayet. I tillegg
høres et lydsignal.
Feil
En melding vises når:
● Det er en feil i systemet.
● Føreren ikke fullførte parkerin‐ gen.
● Systemet er ikke i funksjon.
● Ved hvilken som helst av deakti‐ veringsårsakene som er beskre‐
vet over.
Hvis en gjenstand oppdages under
parkeringsveiledningen, vises Stopp i
displayet. Parkeringsmanøveren fort‐ setter når gjenstanden fjernes. Hvis
gjenstanden ikke fjernes, kobles systemet ut. Med et langt trykk på( aktiveres systemet, og det begyn‐
ner å lete etter en ny parkeringsplass.Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Det kan hende at føleren registrerer
et ikke-eksisterende objekt på grunn
av ekkoforstyrrelse fra ekstern
akustisk støy eller mekanisk feilinn‐
stilling (sporadiske feilvarslinger kan forekomme).
Kontroller at nummerskilte foran er riktig montert, sentrert vertikalt oghorisontalt, og at følerne er ordentlig festet. Funksjonen til parkeringsas‐
sistenten kan reduseres hvis
nummerskiltet er bøyd eller det
brukes nummerskiltholder.
Kjøring og bruk177Det er ikke sikkert lukeparkerings‐
hjelpen reagerer på endringer i den
tilgengelige parkeringsplassen etter
at parkeringsmanøveren er innledet.
Det kan hende at systemet oppfatter
et inngangsparti, en port, gårdsplass eller til og med et veikryss som en
parkeringsplass. Etter at du har lagt
inn revers, vil systemet starte en parkeringsmanøver. Forviss deg om at den foreslåtte parkeringsplassen
finnes.
Lave kantstener og ujevnheter i
bakken, for eksempel på byggeplas‐
ser, registreres ikke av systemet.
Føreren har ansvaret.
Les dette
Alle nye biler krever en kalibrering. For optimal parkeringsveiledning er det nødvendig med en kjøreavstand
på minst 10 km, inkludert svinger.
Blindsoneassistent på siden Blindsoneassistenten på siden
oppdager og varsler om objekter
innenfor en angitt "blindsone" på
sidene på bilen. Systemet viser etvarsel i hvert sidespeil når det oppda‐
ger objekter som muligens ikke er
synlige i kupéspeilet og sidespeilene.
Radar-avstandsfølerne er plassert i bakre støtfanger.9 Advarsel
Blindsoneassistenten på siden
erstatter ikke førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærmeseg raskt
● Fotgjengere, syklister eller dyr Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i
sideblindsonen under kjøring forover,
enten et kjøretøy som passerer eller
et som blir passert, tennes et gult
varselsymbol F i det aktuelle side‐
speilet. Hvis føreren deretter aktiverer
blinklyset, begynner varselsymbolet
F å blinke gult som en varsling om
ikke å skifte fil.
Når bilen startes, lyser begge side‐ speildisplayer en kort stund for å angi
at systemet fungerer.
Systemet kan aktiveres eller deakti‐
veres i informasjonsdisplayet.
Personlig tilpasning av bilen 3 88.
Blindsoneassistenten på siden vil være deaktivert når filskiftvarsling er
deaktivert. Utkoblingen vises ved en
melding i førerinformasjonsdisplayet.
Registreringssoner
Registreringssonene starter ved støt‐ fangeren bak og strekker seg ca.
3 m bakover og til sidene. Høyden på
sonen er ca. 0,5 m til 2 m fra bakken.
178Kjøring og brukBlindsoneassistenten på siden er
konstruert for å overse stillestående
objekter som for eksempel rekkverk, stolper, veisikring, vegger og bjelker.
Parkerte kjøretøyer eller møtende
kjøretøyer registreres ikke.
Feil
Feilvarsling kan av og til oppstå under
normale forhold. Risikoen for dette
øker under våte forhold.
Blindsoneassistenten på siden funge‐ rer ikke når venstre eller høyre hjørne
av støtfangeren bak er dekket av
søle, skitt, snø, is, sørpe eller ved
kraftig regn.
Rengjøringsinstruksjoner 3 238.
Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Søk hjelp hos et verksted.Filskiftvarsling
I tillegg til blindsoneassistenten på
siden 3 177 vil filskiftvarslingen gjen‐
kjenne kjøretøy som nærmer seg i
stor hastighet bakfra i parallelle kjøre‐ felt ved siden av bilen.
Hvis bilen er utstyrt med filskiftvars‐
ling, er blindsoneassistent på siden
alltid inkludert.
Systemet varsler visuelt i hvert av
speilene når det registreres hurtig
ankommende biler bakfra.
Radar-avstandsfølerne er plassert i bakre støtfanger.9 Advarsel
Filskiftvarsling erstatter ikke føre‐
rens syn.
Før du skifter fil må du alltid sjekke alle speil, se over skulderen og
bruke blinklyset.
Når systemet registrerer en bil som
nærmer seg bakfra og som kjører
betydelig raskere, tennes det gule varselsymbolet F i det aktuelle
sidespeilet. Hvis føreren deretter akti‐
verer blinklyset, begynner varselsym‐ bolet F å blinke gult som en vars‐
ling om ikke å skifte fil.
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.
Kjøring og bruk179Registreringssoner
Systemfølerne dekker en sone på
omtrent 3,5 m parallelt på begge sider av bilen og omtrent 3 m bakover for
blindsoneassistenten på siden (A) og
omtrent 70 m bakover for filskiftvars‐
ling (B) i parallelle kjørefelt. Sonene
starter ved hvert av sidespeilene.
Høyden på sonen er ca. 0,5 m til 2 m fra bakken.
Utkobling Aktivering eller deaktivering av filskift‐varslingen kan innstilles i bilens meny for personlige innstillinger i informa‐
sjonsdisplayet.
Personlig tilpasning av bilen 3 88.
Informasjonsdisplay 3 82.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Les dette
Alle nye biler krever en kalibrering. For optimal ytelse kjøres så snart
som mulig på en rett motorvei med
gjenstander på siden av veien,
f.eks. kantstener og sperrer over en
strekning.
Systembegrensninger
Feilvarsling kan av og til oppstå under
normale forhold eller i skarpe svinger.
Systemet kan midlertidig varsle om
objekter i blindsonen under spesielle
værforhold (regn, hagl osv.). Kjøring
på våt vei eller i overganger mellom
tørr vei og våt vei kan gjøre at
systemet lyser, idet vannsprut kan
fortolkes som et objekt. Ellers vil
F kunne tennes på grunn av gjer‐
der, skilt, trær, busker eller andre
ikke-flyttbare gjenstander. Dette er
normal funksjon og systemet trenger
ikke service.Systemet vil kanskje ikke virke korrekt når:
● is, snø, søle eller annet dekker følerne
● kjøring i kraftig regn
● bilen har vært med i en ulykke
● det oppstår ekstreme temperatu‐
rendringer
Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Søk hjelp hos et verksted.
Panoramavisningssystem
Panoramavisningssystemet viser et
bilde av området rundt bilen, sammen
med visningene fra kameraene foran
og bak i midtkonsollen.
Systemet bruker fire kameraer: ● kamera bak, montert over nummerskiltet
● kamera foran, montert i grillen eller i nærheten av emblemet
foran
● sidekameraer, plassert nederst på de to sidespeilene
