2019 OPEL ADAM Sürücü El Kitabı (in Turkish)

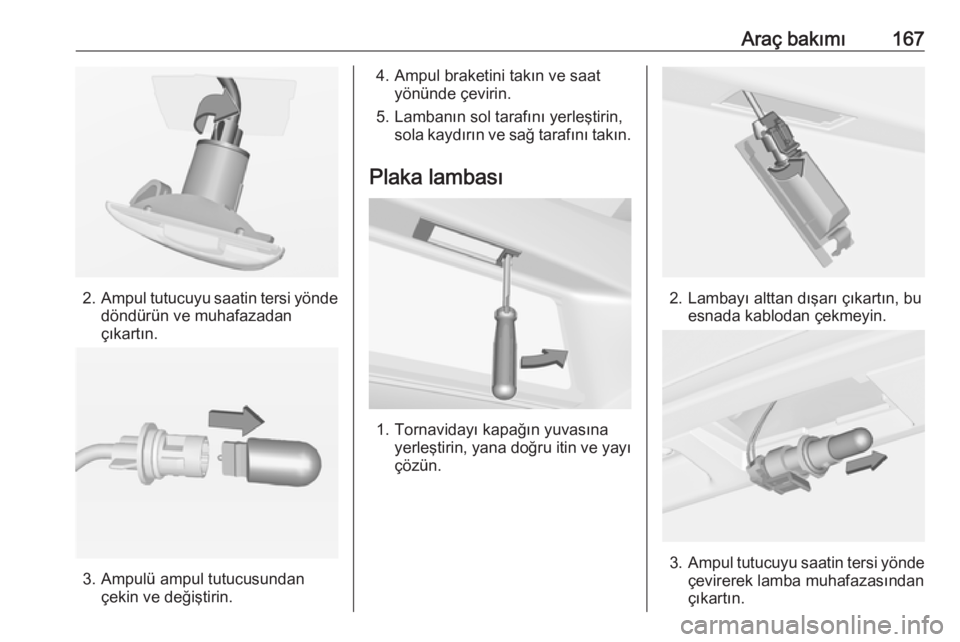

Araç bakımı167
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.

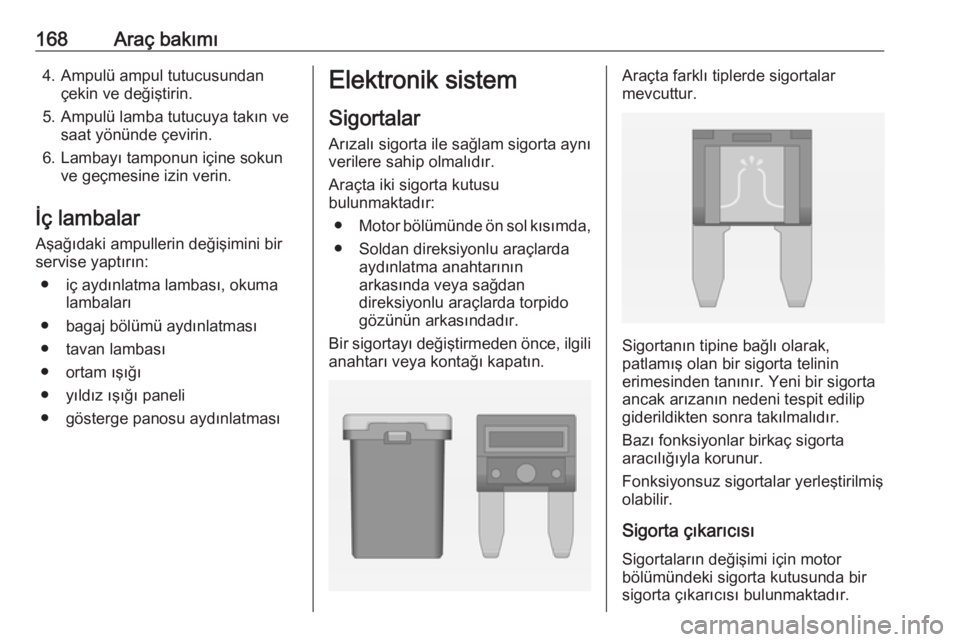

168Araç bakımı4. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tamponun içine sokun ve geçmesine izin verin.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması ● tavan lambası
● ortam ışığı
● yıldız ışığı paneli
● gösterge panosu aydınlatmasıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● Motor bölümünde ön sol kısımda,
● Soldan direksiyonlu araçlarda aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido gözünün arkasındadır.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

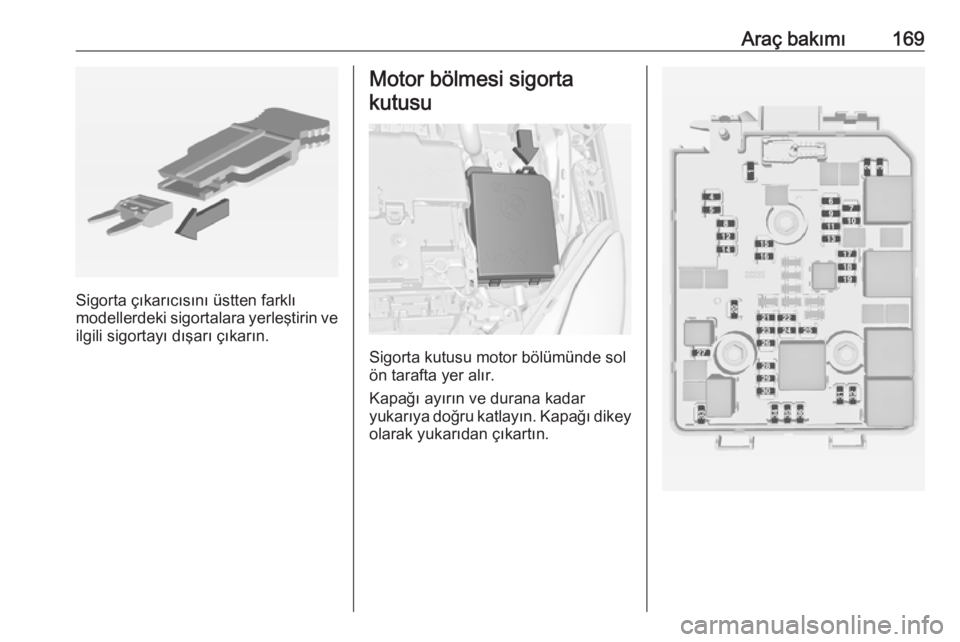

Araç bakımı169
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön tarafta yer alır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

170Araç bakımıNo.Akım devresi1Arka taşıyıcı2Dış ayna düğmesi3Gövde kontrol modülü4Katlanır elektrikli sürgülü açılır
tavan (Sunroof)5ABS6Gündüz sürüş farı sol / kısa
hüzmeli far sol7–8Elektrik kumandalı cam
düğmesi9Araç aküsü sensörü10Far seviye ayarı / Kontak11Arka cam sileceği12Cam buğu giderme13Gündüz sürüş farı sağ / kısa
hüzmeli far sağ14Dış ayna ısıtması15–No.Akım devresi16Yakıt pompası modülü / LPG
modülü17Dikiz aynası / Voltaj dönüştü‐
rücü18Motor kontrol modülü19Yakıt pompası20–21Solenoid hazne temizliği22–23Ateşleme bobinleri / Enjektörler24Yıkama sistemi25Ortam ışık sensörü / Yağmur
ışık sensörü26Motor sensörleri27Motor yönetimi28Motor kontrol modülü / LPG
modülü29Motor kontrol modülü30–No.Akım devresi31Sol uzun hüzmeli far32Sağ uzun hüzmeli far33Motor kontrol modülü34Korna35Klima kompresör kavraması36–

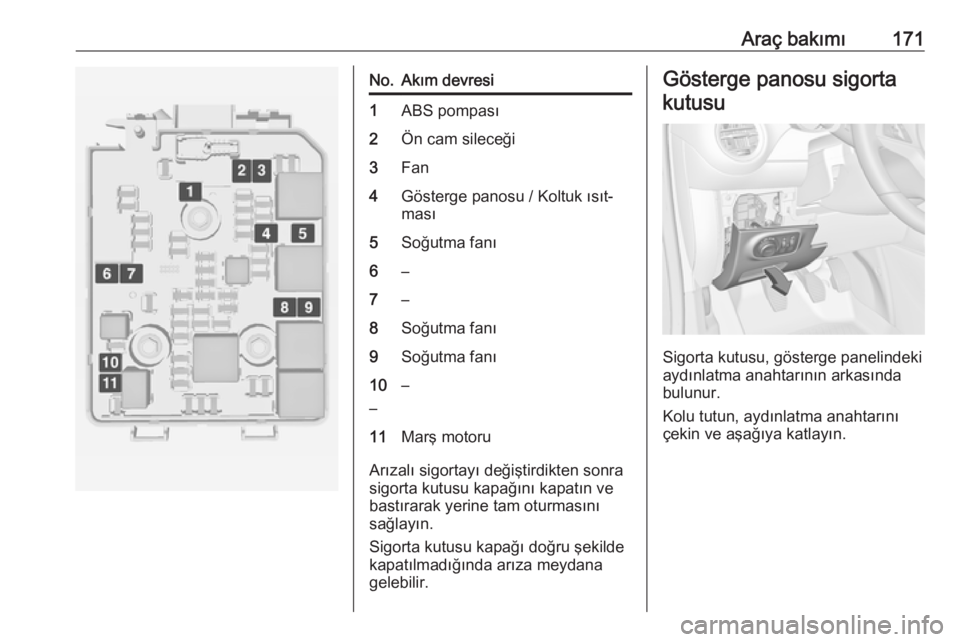

Araç bakımı171No.Akım devresi1ABS pompası2Ön cam sileceği3Fan4Gösterge panosu / Koltuk ısıt‐
ması5Soğutma fanı6–7–8Soğutma fanı9Soğutma fanı10
––11Marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur.
Kolu tutun, aydınlatma anahtarını
çekin ve aşağıya katlayın.

172Araç bakımıNo.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Hava yastığı modülü16Arıza teşhis konektörü17Kontak anahtarıNo.Akım devresi18Klima sistemi19Ses yükseltici20Park Asistanı21Fren anahtarı22Infotainment Sistemi23USB şarj bağlantı noktası24Infotainment Sistemi25OnStar26Gösterge paneli27Koltuk ısıtıcısı, sürücü28–29–30Ateşleme31Hırsızlık alarm sistemi32Koltuk ısıtıcısı, yolcu33Isıtmalı direksiyon34–

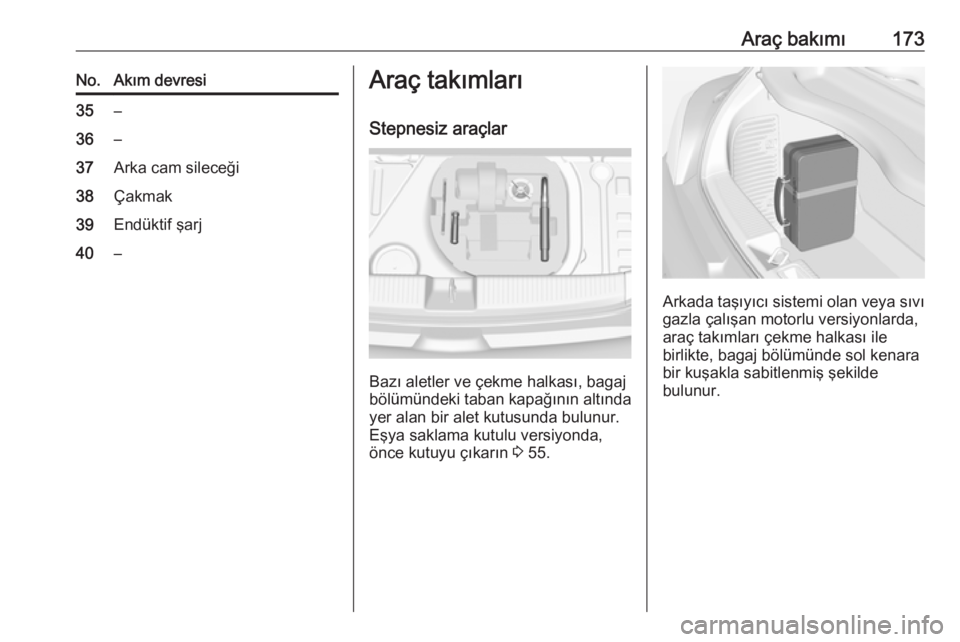

Araç bakımı173No.Akım devresi35–36–37Arka cam sileceği38Çakmak39Endüktif şarj40–Araç takımlarıStepnesiz araçlar
Bazı aletler ve çekme halkası, bagaj
bölümündeki taban kapağının altında
yer alan bir alet kutusunda bulunur.
Eşya saklama kutulu versiyonda,
önce kutuyu çıkarın 3 55.
Arkada taşıyıcı sistemi olan veya sıvı
gazla çalışan motorlu versiyonlarda,
araç takımları çekme halkası ile
birlikte, bagaj bölümünde sol kenara
bir kuşakla sabitlenmiş şekilde
bulunur.

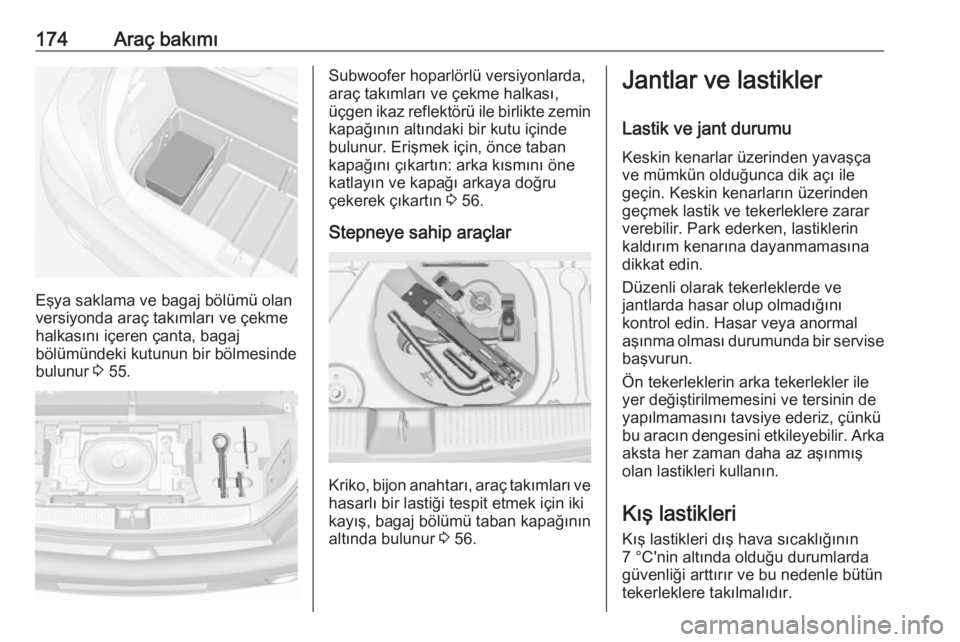

174Araç bakımı
Eşya saklama ve bagaj bölümü olan
versiyonda araç takımları ve çekme
halkasını içeren çanta, bagaj
bölümündeki kutunun bir bölmesinde
bulunur 3 55.
Subwoofer hoparlörlü versiyonlarda,
araç takımları ve çekme halkası, üçgen ikaz reflektörü ile birlikte zemin
kapağının altındaki bir kutu içinde
bulunur. Erişmek için, önce taban
kapağını çıkartın: arka kısmını öne
katlayın ve kapağı arkaya doğru
çekerek çıkartın 3 56.
Stepneye sahip araçlar
Kriko, bijon anahtarı, araç takımları ve hasarlı bir lastiği tespit etmek için iki
kayış, bagaj bölümü taban kapağının
altında bulunur 3 56.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal
aşınma olması durumunda bir servise başvurun.
Ön tekerleklerin arka tekerlekler ile
yer değiştirilmemesini ve tersinin de
yapılmamasını tavsiye ederiz, çünkü
bu aracın dengesini etkileyebilir. Arka
aksta her zaman daha az aşınmış
olan lastikleri kullanın.
Kış lastikleri Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
