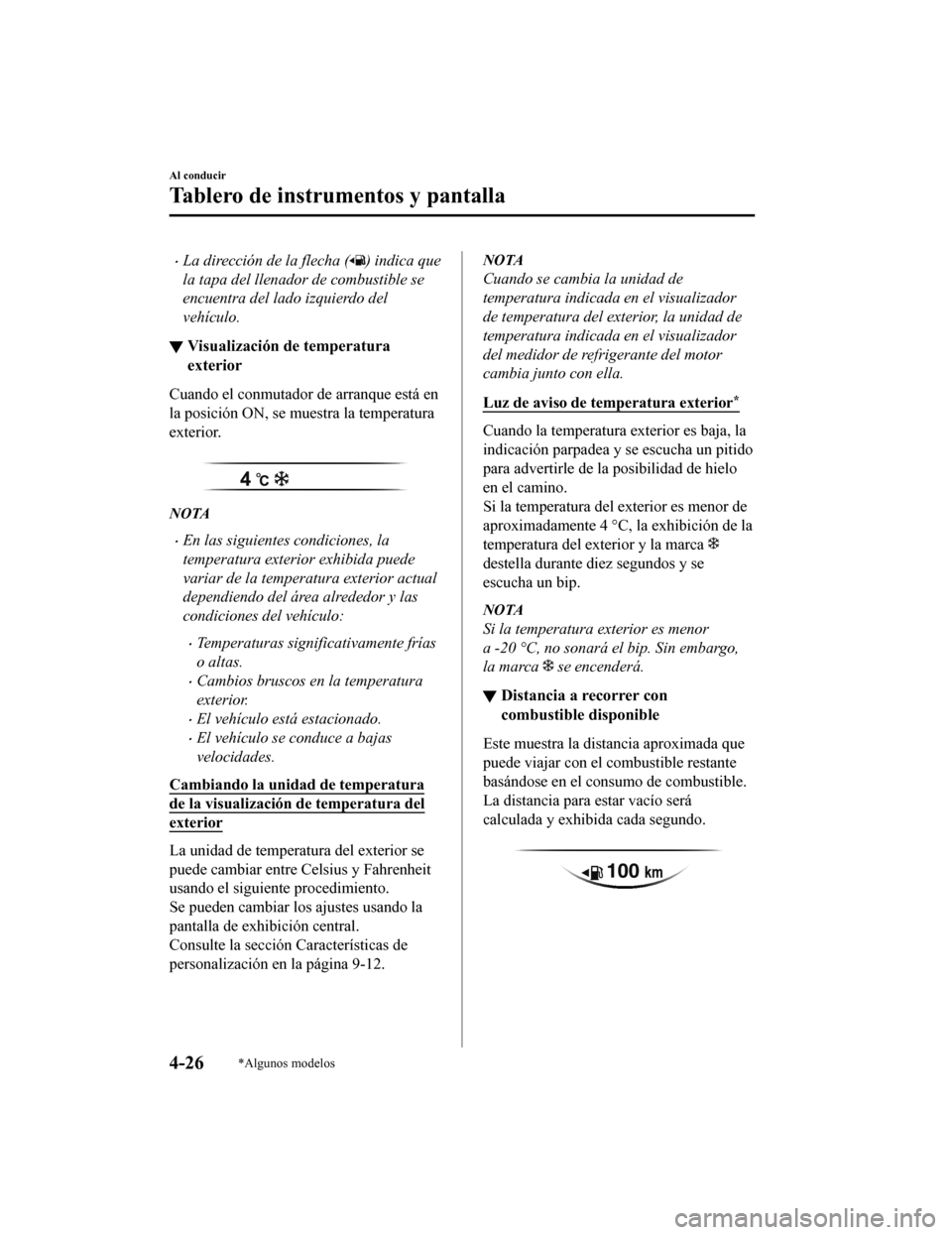

2019 MAZDA MODEL CX-9 ECO mode

•La dirección de la flecha () indica que
la tapa del llenador de combustible se
encuentra del lado izquierdo del
vehículo.
▼ Visualización de temperatura
exterior
Cuando el conmutador de arranque está en
la posición ON, se muestra la temperatura
exterior.

NOTA
•En las siguientes condiciones, la
temperatura exterior exhibida puede
variar de la temperatura exterior actual
dependiendo del área alrededor y las
condiciones del vehículo:
•Temperaturas significativamente frías
o altas.
•Cambios bruscos en la temperatura
exterior.
•El vehículo está estacionado.
•El vehículo se conduce a bajas
velocidades.
Cambiando la unidad de temperatura
de la visualización de temperatura del
exterior
La unidad de temperatura del exterior se
puede cambiar entre Celsius y Fahrenheit
usando el siguiente procedimiento.
Se pueden cambiar los ajustes usando la
pantalla de exhibición central.
Consulte la sección Características de
personalización en la página 9-12.
NOTA
Cuando se cambia la unidad de
temperatura indicada en el visualizador
de temperatura del exterior, la unidad de
temperatura indicada en el visualizador
del medidor de refrigerante del motor
cambia junto con ella.
Luz de aviso de temperatura exterior
*
Cuando la temperatura exterior es baja, la
indicación parpadea y se escucha un pitido
para advertirle de la posibilidad de hielo
en el camino.
Si la temperatura del exterior es menor de
aproximadamente 4 °C , la exhibición de la
temperatura del exterior y la marca
destella durante diez segundos y se
escucha un bip.
NOTA
Si la temperatura exterior es menor
a -20 °C, no sonará el bip. Sin embargo,
la marca
se encenderá.
▼ Distancia a recorrer con
combustible disponible
Este muestra la distancia aproximada que
puede viajar con el combustible restante
basándose en el consumo de combustible.
La distancia para estar vacío será
calculada y exhibida cada segundo.

Al conducir
Tablero de instrumentos y pantalla
4-26*Algunos modelos
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

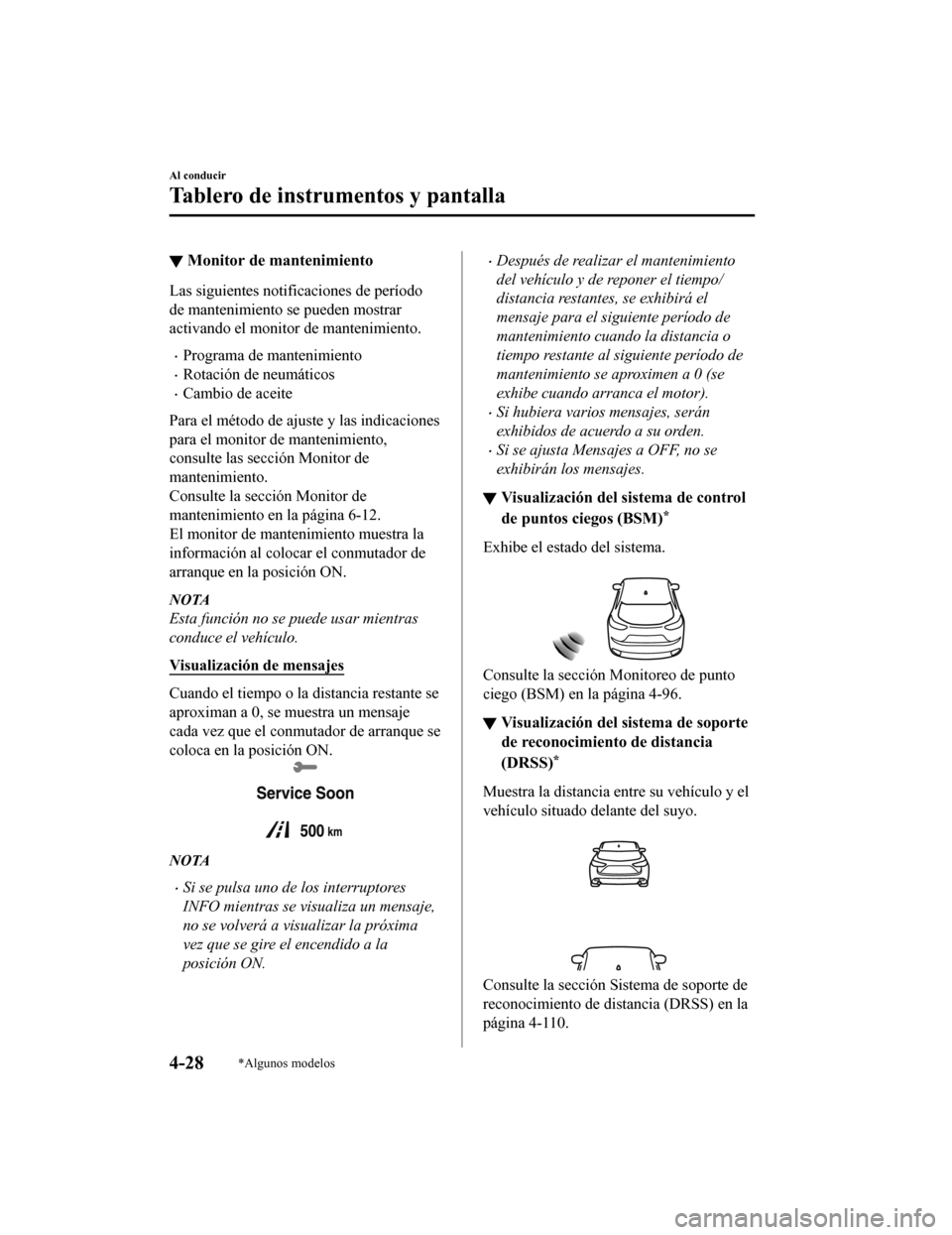

▼Monitor de mantenimiento
Las siguientes notificaciones de período
de mantenimiento se pueden mostrar
activando el monitor de mantenimiento.
•Programa de mantenimiento
•Rotación de neumáticos
•Cambio de aceite
Para el método de ajuste y las indicaciones
para el monitor de mantenimiento,
consulte las sección Monitor de
mantenimiento.
Consulte la sección Monitor de
mantenimiento en la página 6-12.
El monitor de manten imiento muestra la
información al colocar el conmutador de
arranque en la posición ON.
NOTA
Esta función no se puede usar mientras
conduce el vehículo.
Visualización de mensajes
Cuando el tiempo o la distancia restante se
aproximan a 0, se muestra un mensaje
cada vez que el conmutador de arranque se
coloca en la posición ON.
NOTA
•Si se pulsa uno de los interruptores
INFO mientras se visualiza un mensaje,
no se volverá a visualizar la próxima
vez que se gire el encendido a la
posición ON.
•Después de realizar el mantenimiento
del vehículo y de reponer el tiempo/
distancia restantes, se exhibirá el
mensaje para el siguiente período de
mantenimiento cuando la distancia o
tiempo restante al siguiente período de
mantenimiento se aproximen a 0 (se
exhibe cuando arranca el motor).
•Si hubiera varios mensajes, serán
exhibidos de acuerdo a su orden.
•Si se ajusta Mensajes a OFF, no se
exhibirán los mensajes.
▼ Visualización del sistema de control
de puntos ciegos (BSM)*
Exhibe el estado del sistema.

Consulte la sección Monitoreo de punto
ciego (BSM) en la página 4-96.
▼Visualización del sistema de soporte
de reconocimiento de distancia
(DRSS)
*
Muestra la distancia entre su vehículo y el
vehículo situado delante del suyo.

Consulte la sección Sistema de soporte de
reconocimiento de distancia (DRSS) en la
página 4-110.
Al conducir
Tablero de instrumentos y pantalla
4-28*Algunos modelos
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

SeñalAdvertencia Página
*Indicación de advertencia/luz de aviso de nivel bajo del líquid o del lavapa-
rabrisas 7-51
*Indicación de advertencia de puerta mal cerrada
7-51
*Indicación de advertencia de compuerta trasera mal cerrada7-51
*Luz de aviso de puerta mal cerrada
7-51
*1 La luz se enciende cuando el encendido se conecta para una ver
ificación de funcionamiento, y se apaga unos
segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo por un técnico experto, le recomendamo s un técnico autorizado Mazda.
▼Indicación/Indicadores
Estas luces se encienden o parp
adean para notificar al usuario el estado de funcionamiento
del sistema o un funcionamiento incorrecto del sistema.
Señal Indicador Página
(Verde)Indicador KEY 4-5
Indicador de seguridad*13-48
*Indicación de la alarma de velocidad del vehículo
4-29
Indicación/indicador de llave*14-42
(Azul)
*Indicador de temperatura baja de refrigerante del motor4-42
Indicación de posición de cambio
4-46
Indicación/indicador de luz encendida4-53
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-37
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

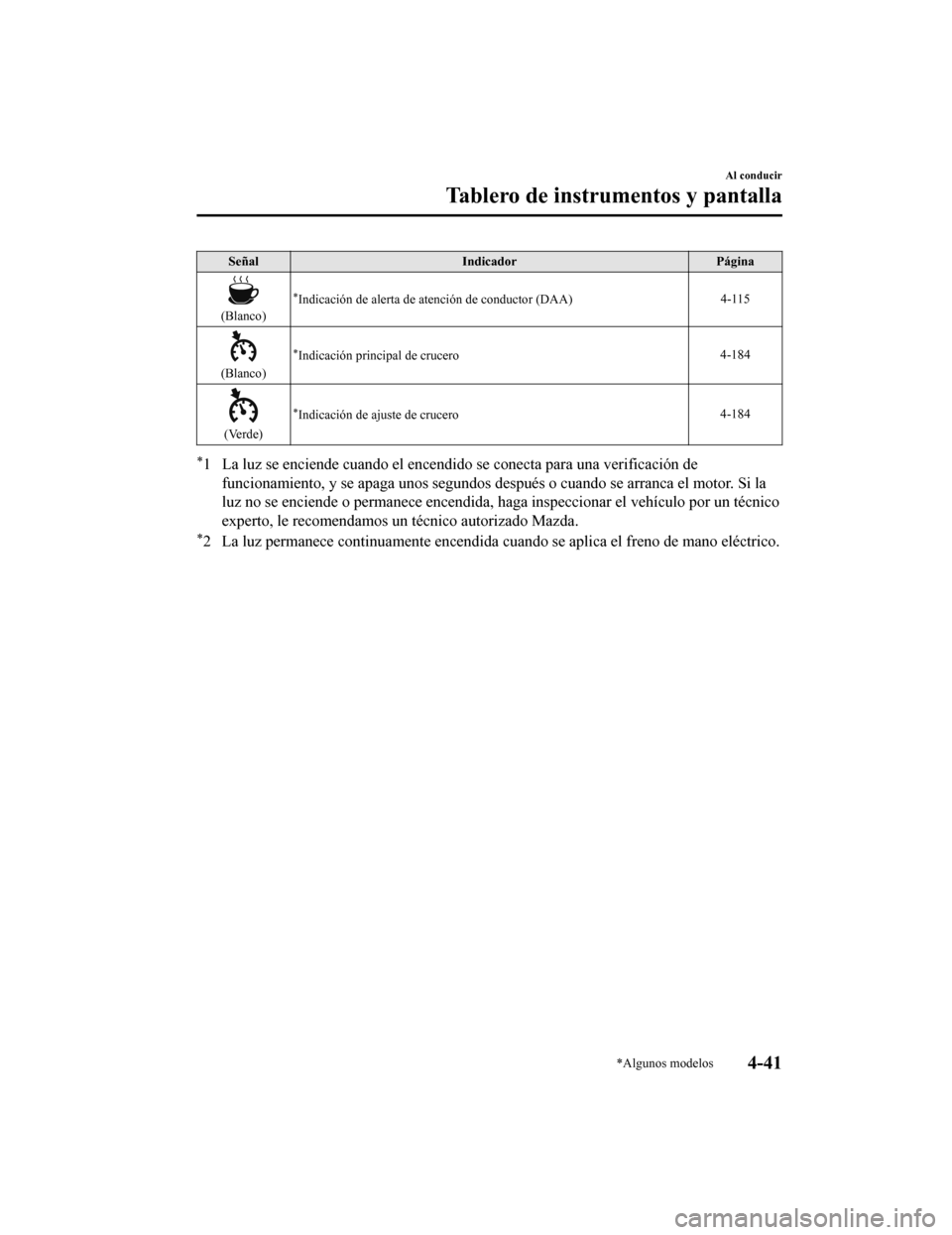

SeñalIndicador Página
(Blanco)
*Indicación de alerta de atención de conductor (DAA) 4-115
(Blanco)
*Indicación principal de crucero4-184
(Verde)
*Indicación de ajuste de crucero4-184
*1 La luz se enciende cuando el encendido se conecta para una ver
ificación de
funcionamiento, y se apaga unos segundos después o cuando se ar ranca el motor. Si la
luz no se enciende o permanece encendida, haga inspeccionar el vehículo por un técnico
experto, le recomendamos un técnico autorizado Mazda.
*2 La luz permanece continuamente encendida cuando se aplica el f reno de mano eléctrico.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-41
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

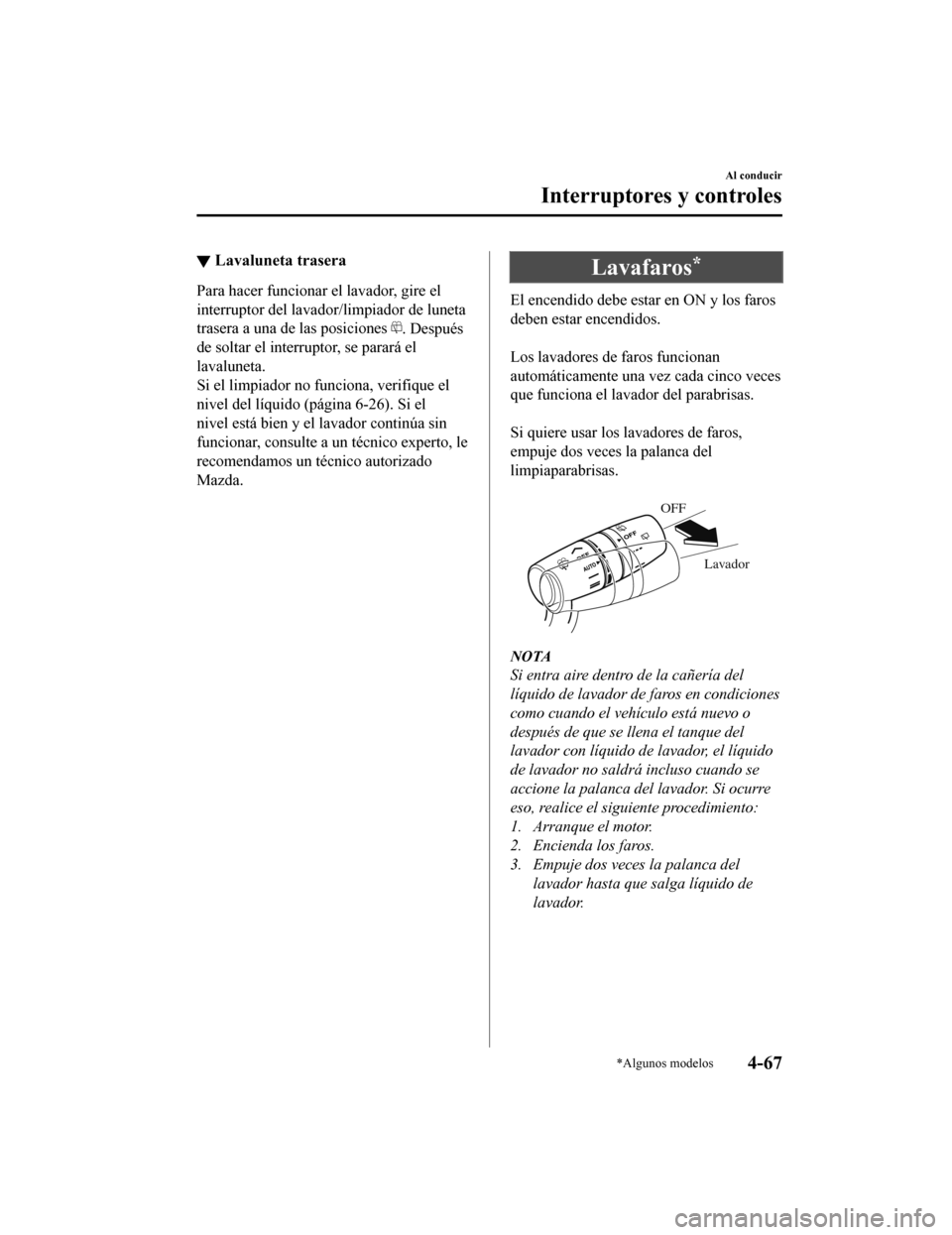

▼Lavaluneta trasera
Para hacer funcionar el lavador, gire el
interruptor del lavado
r/limpiador de luneta
trasera a una de las posiciones
. Después
de soltar el interruptor, se parará el
lavaluneta.
Si el limpiador no funciona, verifique el
nivel del líquido (página 6-26). Si el
nivel está bien y el lavador continúa sin
funcionar, consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Lavafaros*
El encendido debe estar en ON y los faros
deben estar encendidos.

Los lavadores de faros funcionan
automáticamente una vez cada cinco veces
que funciona el lavador del parabrisas.

Si quiere usar los lavadores de faros,
empuje dos veces la palanca del
limpiaparabrisas.

Lavador
OFF
NOTA
Si entra aire dentro de la cañería del
líquido de lavador de faros en condiciones
como cuando el vehículo está nuevo o
después de que se llena el tanque del
lavador con líquido de lavador, el líquido
de lavador no saldrá incluso cuando se
accione la palanca del lavador. Si ocurre
eso, realice el siguiente procedimiento:
1. Arranque el motor.
2. Encienda los faros.
3. Empuje dos veces la palanca del
lavador hasta que salga líquido de
lavador.
Al conducir
Interruptores y controles
*Algunos modelos4-67
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

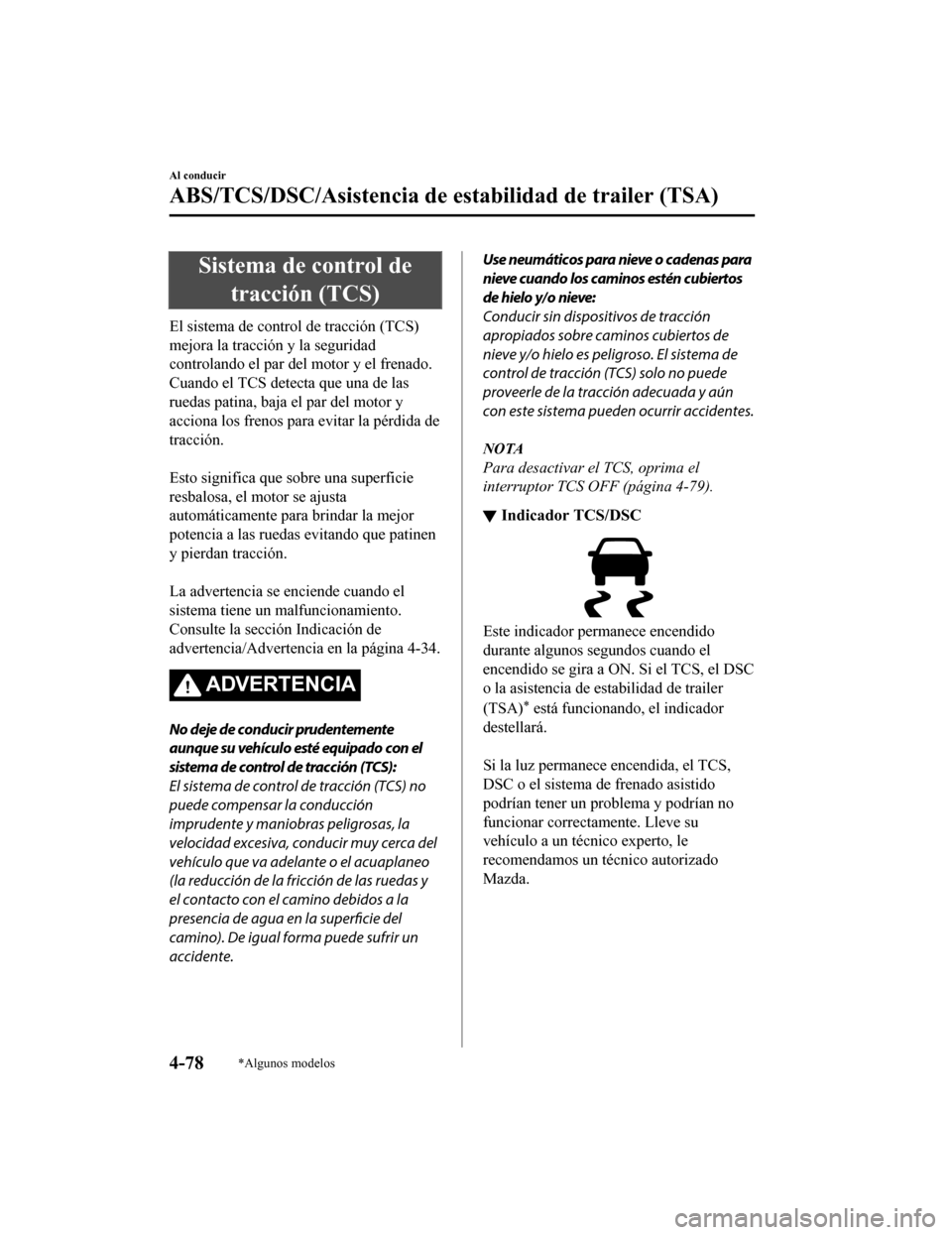

Sistema de control detracción (TCS)
El sistema de control de tracción (TCS)
mejora la tracción y la seguridad
controlando el par del motor y el frenado.
Cuando el TCS detecta que una de las
ruedas patina, baja el par del motor y
acciona los frenos para evitar la pérdida de
tracción.

Esto significa que sobre una superficie
resbalosa, el motor se ajusta
automáticamente para brindar la mejor
potencia a las ruedas evitando que patinen
y pierdan tracción.

La advertencia se enciende cuando el
sistema tiene un malfuncionamiento.
Consulte la sección Indicación de
advertencia/Advertencia en la página 4-34.
ADVERTENCIA
No deje de conducir prudentemente
aunque su vehículo esté equipado con el
sistema de control de tracción (TCS):
El sistema de control de tracción (TCS) no
puede compensar la conducción
imprudente y maniobras peligrosas, la
velocidad excesiva, conducir muy cerca del
vehículo que va adelante o el acuaplaneo
(la reducción de la fricción de las ruedas y
el contacto con el camino debidos a la
presencia de agua en la superficie del
camino). De igual forma puede sufrir un
accidente.
Use neumáticos para nieve o cadenas para
nieve cuando los caminos estén cubiertos
de hielo y/o nieve:
Conducir sin dispositivos de tracción
apropiados sobre caminos cubiertos de
nieve y/o hielo es peligroso. El sistema de
control de tracción (TCS) solo no puede
proveerle de la tracción adecuada y aún
con este sistema pueden ocurrir accidentes.
NOTA
Para desactivar el TCS, oprima el
interruptor TCS OFF (página 4-79).
▼ Indicador TCS/DSC
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON. Si el TCS, el DSC
o la asistencia de estabilidad de trailer
(TSA)
* está funcionando, el indicador
destellará.

Si la luz permanece encendida, el TCS,
DSC o el sistema de frenado asistido
podrían tener un problema y podrían no
funcionar correctamente. Lleve su
vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Al conducir
ABS/TCS/DSC/Asistencia de estabilidad de trailer (TSA)
4-78*Algunos modelos
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

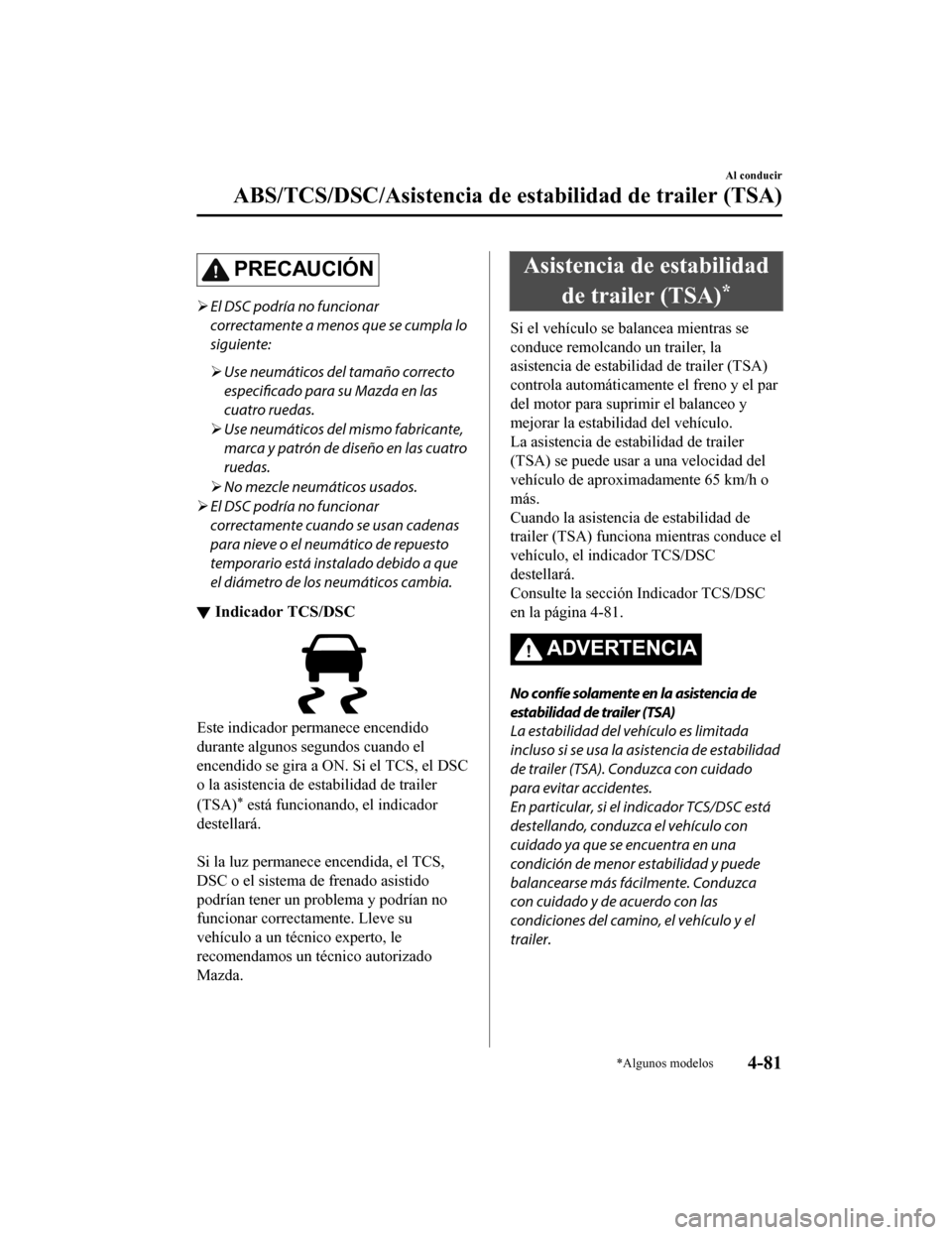

PRECAUCIÓN
El DSC podría no funcionar
correctamente a menos que se cumpla lo
siguiente:
 Use neumáticos del tamaño correcto
especificado para su Mazda en las
cuatro ruedas.
 Use neumáticos del mismo fabricante,
marca y patrón de diseño en las cuatro
ruedas.
 No mezcle neumáticos usados.
 El DSC podría no funcionar
correctamente cuando se usan cadenas
para nieve o el neumático de repuesto
temporario está instalado debido a que
el diámetro de los neumáticos cambia.
▼ Indicador TCS/DSC
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a O
N. Si el TCS, el DSC
o la asistencia de estabilidad de trailer
(TSA)
* está funcionando, el indicador
destellará.

Si la luz permanece encendida, el TCS,
DSC o el sistema de frenado asistido
podrían tener un problema y podrían no
funcionar correctamente. Lleve su
vehículo a un té cnico experto, le
recomendamos un técnico autorizado
Mazda.
Asistencia de estabilidad
de trailer (TSA)
*
Si el vehículo se balancea mientras se
conduce remolcando un trailer, la
asistencia de estabilidad de trailer (TSA)
controla automáticamente el freno y el par
del motor para suprimir el balanceo y
mejorar la estabilidad del vehículo.
La asistencia de estabilidad de trailer
(TSA) se puede usar a una velocidad del
vehículo de aproximadamente 65 km/h o
más.
Cuando la asistencia de estabilidad de
trailer (TSA) funciona mientras conduce el
vehículo, el indicador TCS/DSC
destellará.
Consulte la sección Indicador TCS/DSC
en la página 4-81.
ADVERTENCIA
No confíe solamente en la asistencia de
estabilidad de trailer (TSA)
La estabilidad del vehículo es limitada
incluso si se usa la asistencia de estabilidad
de trailer (TSA). Co nduzca con cuidado
para evitar accidentes.
En particular, si el indicador TCS/DSC está
destellando, conduzca el vehículo con
cuidado ya que se encuentra en una
condición de menor estabilidad y puede
balancearse más fácilmente. Conduzca
con cuidado y de acuerdo con las
condiciones del camino, el vehículo y el
trailer.
Al conducir
ABS/TCS/DSC/Asistencia de estabilidad de trailer (TSA)
*Algunos modelos4-81
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

i-ACTIVSENSE*
i-ACTIVSENSE es un término colectivo que cubre una serie de sistemas de seguridad
avanzados y de soporte del conductor que hacen uso de una cámar a de detección delantera
(FSC) y los sensores de radar. Estos sistemas consisten de sist emas de seguridad activos y
de seguridad pre-choque.
Estos sistemas fueron diseñados para asistir al conductor a con ducir con seguridad
reduciendo el esfuerzo del conductor y ayudándole a evitar choq ues o reducir sus
consecuencias. Sin embargo, debido a que cada sistema tiene sus limitaciones, conduzca
siempre cuidadosamente y no confíe sólo en estos sistemas.
▼ Tecnología de seguridad activa
La tecnología de seguridad activa permite la conducción con seg
uridad ayudando al
conductor a reconocer los peligros potencial es y evitar accidentes.
Sistemas de apoyo a la atención del conductor
Visibilidad nocturna
Faros LED adaptativos (ALH).................................... ............................................ página 4-93
Detección del lado izquierdo/derecho y trasero
Sistema de aviso de cambio de carril (LDWS).................................................... página 4-144
Control de puntos ciegos (BSM)............................................................................. página 4-96
Reconocimiento de señal en la calzada
Sistema de reconocim iento de señales de tránsito (TSR)......... ............................ página 4-103
Reconocimiento de distancia entre vehículos
Sistema de apoyo de reconocimie nto de la distancia (DRSS)...............................página 4-110
Detección de cansancio de conductor
Alerta de atención de con ductor (DAA).......................... ......................................página 4-113
Detección de obstrucción trasera cuando deja un espacio de estacionamiento
Alerta trasera de velocidad del tráfico (RCTA)................. .................................... página 4-116
Sistemas de soporte del conductor
Distancia entre vehículos
Sistema de control de velocida d del radar de Mazda (MRCC)............................ página 4-120
Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función Stop
& Go).................................................................................................................... págin a 4-131
Al conducir
i-ACTIVSENSE
4-90*Algunos modelos
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
