2019 MAZDA MODEL CX-5 stěrače

Mazání částí karoserie
Všechny pohyblivé části karoserie, jako
jsou závěsy dveří a kapot a jejich zámky,
by měly být promazány při každé výměně
motorového oleje. V zimním období
používejte k promazání zámků
nemrznoucí mazivo.

Ujistěte se, že sekundární západka kapoty
motoru zajišťuje kapotu před otevřením,
když je uvolněná primární západka.
Lišty stěračů
UPOZORNĚNÍ
Horké vosky, které jsou aplikovány v
automatických mycích linkách, mají
nepříznivý vliv na čistitelnost skel.
 Abyste předešli poškození lišt stěračů,
nepoužívejte benzin, parafin, ředidla
nebo jiná rozpouštědla na nich nebo v
jejich blízkosti.
 Je-li páčka pro ovládání stěračů v poloze
AUTO a spínač zapalování je v poloze
ON, mohou být stěrače automaticky
uvedeny do chodu v následujících
případech:
 Pokud se dotknete čelního skla v místě
nad senzorem deště.
 Pokud čelní sklo v místě nad senzorem
deště otřete hadříkem.
 Pokud je do čelního skla udeřeno
rukou nebo jiným předmětem.
 Pokud je do čelního skla v místě
dešťového senzoru udeřeno rukou
nebo jiným předmětem z vnitřní strany
vozidla.
Bu\bte opatrní, aby nedošlo k přiskřípnutí
Vašich rukou nebo prstů, čímž by mohlo
dojít ke zranění nebo k poškození
stěračů. Při mytí nebo provádění servisu
Vašeho vozu se ujistěte, že je ovládací
páčka stěračů v poloze OFF.
Znečištění čelního skla nebo pryžových
lišt stěračů cizími předměty může snížit
účinnost stěračů. Mezi nejčastější
nečistoty patří hmyz, míza stromů a
pozůstatky horkých vosků, které se
používají v některých automatických
mycích linkách.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-39
CX-5_8HD5-EE-18K-CZ_Edition1 2019-2-8 15:06:23

Pokud pryžové lišty nestírají dostatečně
účinně, očistěte sklo a lišty kvalitním
čističem nebo jemným čisticím
prostředkem, potom je důkladně
opláchněte čistou vodou. Podle potřeby
celý postup zopakujte.
Výměna pryžových lišt stěračů
čelního skla
Pokud již lišty nestírají čelní sklo
dostatečně, jsou pravděpodobně
opotřebované nebo popraskané.
Vy m ě ň t e j e .
UPOZORNĚNÍ
Abyste předešli poškození raménka
stěrače nebo dalších součástí jeho
mechanismu, nepohybujte stěračem
rukou.
 Při výměně pryžovou lištu příliš
neohýbejte. V opačném případě by se
mohla deformovat kovová výztuha v
liště, což by mohlo negativně ovlivnit
činnost stěračů čelního skla.
POZNÁMKA
Při zvedání obou ramének st ěra čů č elního
skla zvedn ěte nejprve raménko na stran ě
ř idič e. P ři spoušt ění ramének st ěra čů
pomalu spoušt ějte nejprve raménko na
stran ě spolujezdce a držte jej pevn ě rukou.
Prudké spušt ění ramének stě račů m ůže
zp ůsobit poškození raménka a lišty a
poškrábat nebo zp ůsobit trhlinu ve skle.
1. Zvedněte raménko stěrače.
UPOZORNĚNÍ
Abyste předešli poškození čelního skla,
bu\bte opatrní, aby nedošlo k
nechtěnému sklopení raménka na čelní
okno.
2. Posuňte zajišťovací prvek ve směru šipky a současně podržte stisknutý
jazýček na raménku stěrače, abyste
mohli stáhnout zajišťovací prvek z
raménka stěrače.

Údržba a péče o vozidlo
Údržba prováděná majitelem
6-40
CX-5_8HD5-EE-18K-CZ_Edition1 2019-2-8 15:06:23

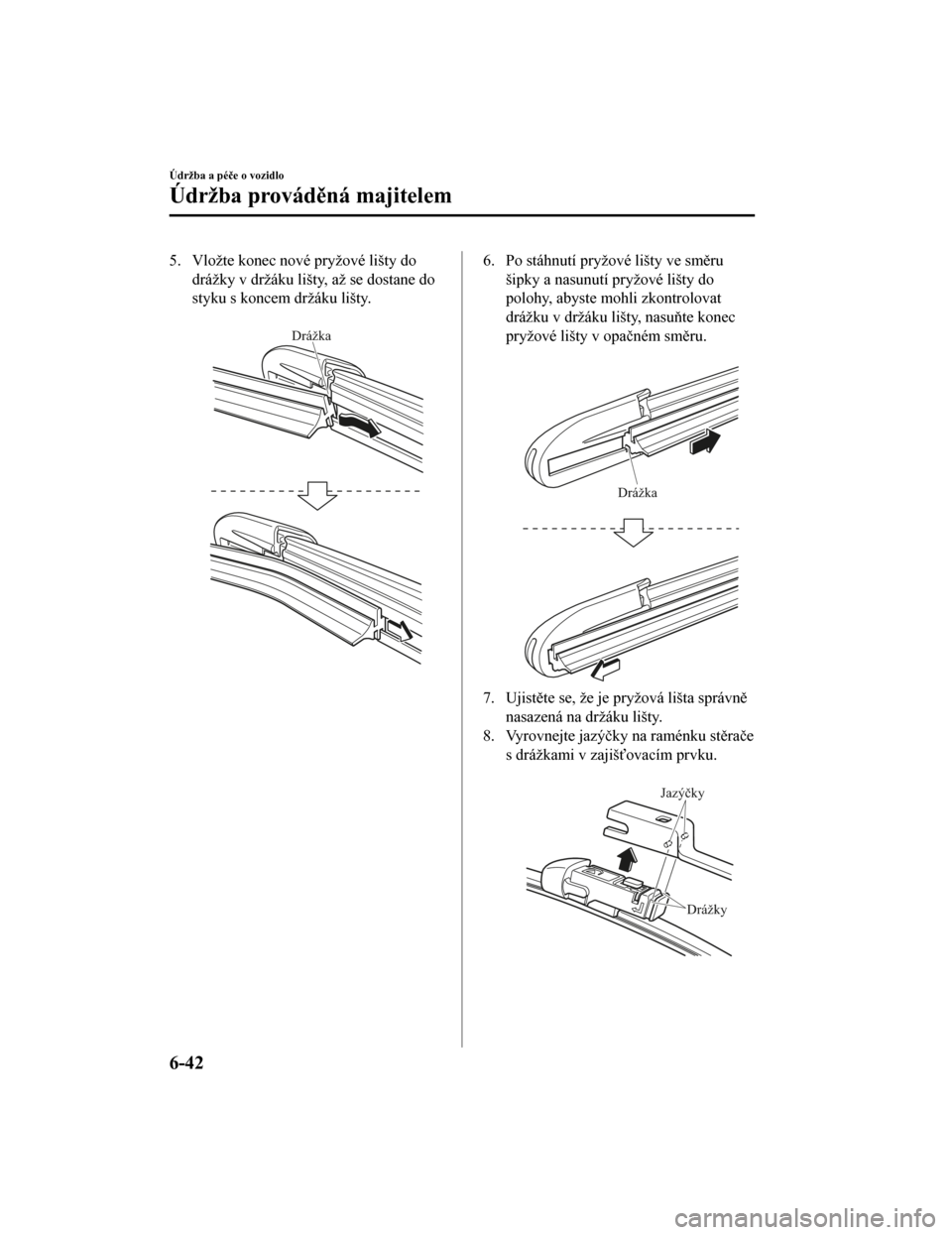

5. Vložte konec nové pryžové lišty dodrážky v držáku lišty, až se dostane do
styku s koncem držáku lišty.

Drážka
6. Po stáhnutí pryžové lišty ve směrušipky a nasunutí pryžové lišty do
polohy, abyste mohli zkontrolovat
drážku v držáku lišty, nasuňte konec
pryžové lišty v opačném směru.

Drážka
7. Ujistěte se, že je pryžová lišta správněnasazená na držáku lišty.
8. Vyrovnejte jazýčky na raménku stěrače s drážkami v zajišťovacím prvku.

Jazýčky
Drážky
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-42
CX-5_8HD5-EE-18K-CZ_Edition1 2019-2-8 15:06:23

9. Zarovnejte výstupek na zajišťovacímprvku se zářezem na raménku stěrače.

Zářez
Výstupek
10. Nasuňte zajišťovací prvek a nasaďte jej na raménko stěrače.

11. Pomalu spusťte raménko stěrače na
čelní sklo.
Výměna lišty st ěrače zadního okna
Pokud již lišta nestírá zadní sklo
dostatečně, je pravděpodobně
opotřebovaná nebo popraskaná.
Vy m ě ň t e j i .
UPOZORNĚNÍ
Abyste předešli pošk ození raménka stěrače
nebo dalších součástí jeho mechanismu,
nepohybujte stěračem rukou.
1. Zvedněte raménko stěrače a otočte
stírací lištu směrem doprava, až se
uvolní, potom ji sejměte.

UPOZORNĚNÍ
Abyste předešli poškození zadního
okna, bu\bte opatrní, aby nedošlo k
prudkému sklopení raménka.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-43
CX-5_8HD5-EE-18K-CZ_Edition1 2019-2-8 15:06:23

Druhou možností je zakrýt zasaženou
oblast vlhkými novinami na dobu 1 až 2
hodiny. Po odstranění novin opláchněte
uvolněné nečistoty vodou.
Vodní skvrny
Příčina
Déšť, mlha, rosa a dokonce i voda z
vodovodu mohou obsahovat škodlivé
minerály jako sůl a vápenec. Pokud se na
laku vozu usadí tekutina, obsahující tyto
minerály, která se později odpaří, minerály
se koncentrují a ztvrdnou v podobě bílých
kruhů. Tyto prstence mohou poškodit lak
Vašeho vozu.
Prevence
Je nezbytné, abyste svůj vůz myli a
voskovali, a tím chránili jeho lak (držte se
při tom pokynů uvedených v této části).
Měli byste tak učini t bezprostředně poté,
kdy zjistíte, že se na laku Vašeho vozu
vytvořily vodní skvrny.
Odprýskání laku od letujícími kamínky
Příčina
K odprýskání laku dochází, když je Váš
vůz zasažen kaménky odlétávajícími od
pneumatik vozu jedoucího před Vámi.
Jak zabránit odprýskávání laku
odletujícími kaménky
Udržování bezpečné vzdálenosti mezi
Vámi a vozidlem před Vámi snižuje riziko
odprýsknutí laku letícím kaménkem.
POZNÁMKA
•Velikost oblasti, ve které dochází k
tomuto druhu odprýskávání laku, závisí
na rychlosti vozidla. Nap říklad př i jízdě
rychlostí 90 km/h, je tato oblast dlouhá
50 m.
•P ři nízkých teplotách lak vozidla tvrdne.
Tím se zvyšuje pravd ěpodobnost
odprýsknutí laku odletujícím kaménkem.
•Odprýsknutý lak m ůže vést ke vzniku
rezav ějících míst na Vašem voze Mazda.
Než se tak stane, opravte poškození
opravným lakem Mazda, p řesn ě podle
pokyn ů uvedených v této části. Pokud
postiženou oblast v čas neopravíte, m ůže
dojít k závažnému prorezav ění a k
následným nákladným opravám.

Při používání chemického čističe nebo
leštidla se řiďte všemi pokyny uvedenými
na nálepce a na obalu. Přečtěte si všechna
varování a upozornění.
Údržba povrchu vozu
Mytí
UPOZORNĚNÍ
Je-li páčka pro ovládání stěračů v poloze
a spínač zapalování je v poloze ON,
mohou být stěrače automaticky uvedeny do
chodu v následujících případech:
 Pokud se čelního skla v místě nad
senzorem deště dotknete hadrem.
 Pokud je do čelního skla v místě
dešťového senzoru udeřeno rukou
nebo jiným předmětem z vnější nebo
vnitřní strany vozu.
Údržba a péče o vozidlo
Péče o vzhled
6-71
CX-5_8HD5-EE-18K-CZ_Edition1 2019-2-8 15:06:23

Nepřibližujte své ruce nebo škrabky k
čelnímu sklu, když je páčka stěračů v
poloze
a spínač zapalování v
poloze ON, protože v případě
automatické aktivace stěračů by mohlo
dojít k sevření prstů nebo stěračů a k
poškození lišt stěračů.
Pokud se chystáte čistit čelní sklo, ověřte,
že jsou stěrače úplně vypnuté (pokud
motor zůstal běžet). Je to obzvlášť
důležité při odstraňování ledu a sněhu.
 Nestříkejte vodu do motorového
prostoru. Mohlo by dojít k problému se
startováním motoru nebo poškození
elektroinstalace.
 Při mytí a voskování vozidla bu\bte
opatrní, abyste nepůsobili příliš velkou
silou na střechu vozidla. Mohli byste
promáčknout karoserii.
Abyste ochránili povrch vozu před korozí
a degradací, měli byste svůj vůz Mazda
umývat důkladně a často, alespoň jednou
za měsíc, a to vlažnou nebo studenou
vodou.

Při nesprávném způsobu mytí karoserie
vozu může dojít k poškrábání lakovaných
povrchů. Uvádíme několik příkladů, kdy
může k takovému poškrábání dojít.

K poškrábání lakovaných povrchů může
dojít, pokud:
•Budete vozidlo umývat bez předchozího
zvlhčení nečistot a jiných cizích částic
vodou.
•Budete umývat vozidlo hrubým, suchým
nebo špinavým hadrem.
•Budete vozidlo umý vat v automatické
mycí lince, která má špinavé nebo příliš
tuhé kartáče.
•Jsou použity čisticí a lešticí prostředky
obsahující abraziva.
POZNÁMKA
•Spole čnost Mazda nenese odpov ědnost
za poškrábání laku, ke kterému došlo v
automatických mycích linkách nebo
nesprávným zp ůsobem mytí.
•Poškrábání je mnohem patrn ější na
vozidlech s tmavými odstíny laku.
Abyste minimalizovali poškrábání
lakovaných povrchů:
•Před mytím spláchněte nečistoty nebo
jiné cizí částice vlažnou nebo studenou
vodou.
•Při mytí vozu používejte velké množství
vlažné nebo studené vody a měkký hadr.
Nepoužívejte nylonovou látku.
•Při mytí nebo utírání vozu tlačte na
povrch co nejméně.
•Se svým vozem jeďte pouze do takové
automatické mycí linky, která má dobře
udržované mycí kartáče.
•Nepoužívejte abrazivní čisticí
prostředky nebo vosk obsahující
abrazivní složky.
UPOZORNĚNÍ
 Při čištění chromovaných povrchů nebo
částí z leštěného hliníku nepoužívejte
ocelovou vatu, abrazivní čisticí
prostředky nebo silné čističe obsahující
vysoce alkalické nebo žíravé složky.
Mohlo by dojít k poškození ochranné
vrstvy, čisticí prostředky také mohou
změnit barvu laku nebo ho poškodit.
Údržba a péče o vozidlo
Péče o vzhled
6-72
CX-5_8HD5-EE-18K-CZ_Edition1 2019-2-8 15:06:23

Rejstřík
Zobrazení požadavku na řazení
vyššího/nižšího převodového
stupně......................................... 4-181
Radarový adaptivní tempomat Mazda s
funkcí Stop & Go (MRCC s funkcí Stop
& Go).............................................. 4-184 Funkce tempomatu.................... 4-195
Indikace na displeji................... 4-187
Nastavení systému..................... 4-188
Ovládání přidržení při
zastavení.................................... 4-194
Varování na příliš krátký
odstup.........................................4-188
Radarový snímač (přední)............... 4-265
Rady pro jízdu...................................3-57 Automatická převodovka.............4-91
Jízda v zatopené oblasti...............3-63
Jízda v zimním obdo bí................ 3-61
Riskantní jízda.... ......................... 3-58
Rozhoupání vozu......................... 3-60
Úspora paliva a ochrana životního
prostředí....................................... 3-57
Vozidla s přeplňováním (SKYACTIV-
G 2.5T, SKYACTIV-D 2.2)......... 3-64
Záběh vozidla.............................. 3-57
Registrace Vašeho voz u v zahraničí.... 8-2
Riskantní jízda...................................3-58
Rozhoupání vozu......... ......................3-60
Rozměry............................................ 9-10
S
Sběr a zpracování dat ve vozidle........ 8-5
Sedadla................................................ 2-5 Odvětrávání sedadel.................... 2-23
Opěrka hlavy............................... 2-20
Paměť poloh pro řízení................2-11
Přední sedadlo............................... 2-5
Vyhřívání sedadel........................ 2-22
Zadní sedadlo.............................. 2-15
Schránka v loketní opěrce...............5-166
Signalizace změny jízdního pruhu ............
......................................................... 4-100
Signalizace změny sm ěru jízdy a změny
jízdního pruhu................................. 4-100
Sledování mrtvého úhlu (BSM)
Zrušení funkce sledování mrtvého
úhlu (BSM)................................ 4-154
Sledování údržby......... ......................6-17
Sluneční clona................................... 3-50
Sluneční clony................................. 5-157
Startovací karta Inteligentní systém dálkového
ovládání......................................... 3-9
Operační dosah............................ 3-10
Startování motoru................................4-5
Startování pomocí startovacích
kabelů................................................ 7-31
Stěrač Výměna lišty stěrače zadního
okna............................................. 6-43
Výměna pryžových lišt stěračů
čelního skla..................................6-40
Stěrač zadního okna.... .................... 4-105
Stěrače čelního skla........................ 4-102
Stropní konzola......... ...................... 5-166
Stropní svítilny......... ....................... 5-157
Středová konzola........ ..................... 5-166
Střešní okno...................................... 3-48
Světlomety
Dálková - tlumená světla.............4-96
Denní provozní světla................. 4-97
Korekce sklonu............................ 4-97
Ostřikovač................ ..................4-105
Osvětlení při odcházení od
vozu............................................. 4-96
Osvětlení při příchodu k vozu..... 4-97
Ovládání.......................................4-92
Světelná houkačka....... ................ 4-96
Systém adaptivních předních světlometů
(AFS)............................................... 4-143
Systém bezpečnostních pásů
10-9
CX-5_8HD5-EE-18K-CZ_Edition1 2019-2-8 15:06:23
