2019 MAZDA MODEL CX-30 stop start

Het is mogelijk dat vlak na het
loskoppelen van de accupolen de
motor niet meteen wordt gestopt. Ook
als de accu wordt vernieuwd moeten
de i-stop functies gecontroleerd
worden. Raadpleeg een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur).
▼i-stop OFF schakelaar
Wanneer de schakelaar wordt
ingedrukt, stopt de i-stop functie en
gaat het indicatielampje van de i-stop
OFF schakelaar aan. Wanneer de
schakelaar opnieuw wordt ingedrukt,
wordt de i-stop functie geactiveerd en
gaat het indicatielampje van de i-stop
OFF schakelaar uit.
1. Indicatielampje
OPMERKING
Als de motor wordt stopgezet terwijl
de i-stop functie is uitgeschakeld,
wordt de i-stop functie weer
operationeel zodra de motor de
eerstvolgende keer gestart wordt.
▼Hellingstopfunctie (Automatische
transmissie)
Voertuigen met de i-stop functie zijn
uitgerust met een hellingstopfunctie.
Deze functie voorkomt dat de auto
wegrolt, zoals bijvoorbeeld wanneer
het rempedaal op een helling onder de
volgende omstandigheden wordt
losgelaten:
xWanneer de motor gestopt is
(voorkomt dat de auto achteruit rolt)
xWanneer de motor na het loslaten
van het rempedaal herstart
(voorkomt dat de auto als gevolg van
“kruipen” plotseling in beweging
komt), wordt door sturing van de
remmen voorkomen dat de auto
plotseling in beweging komt.
1. Neem voet van rempedaal
2. Remkracht behouden
3. Motor opnieuw gestart
4. Acceleratie
Tijdens het rijden
Motor start/stop
4-19

WAARSCHUWING
Vertrouw niet blindelings op de
hellingstopfunctie.
¾De hellingstopfunctie is een
aanvullende functie die gedurende
maximaal 2 seconden functioneert
wanneer nadat het rempedaal is
losgelaten vanuit een toestand van
stopgezette motor wordt
geaccelereerd. Overmatig
vertrouwen op het systeem kan
echter ongevallen veroorzaken als de
snelheid van de auto ineens
toeneemt. Controleer alvorens met
de auto te gaan rijden altijd de
veiligheid rondom de auto en bedien
de keuzehendel, het rempedaal en
het gaspedaal op de juiste wijze. Het
is echter mogelijk dat de auto
plotseling in beweging komt,
afhankelijk van de belasting ervan of
als er een aanhanger getrokken
wordt.
¾De auto zou echter nadat de
hellingstopfunctie is vrijgezet onder
de volgende omstandigheden
plotseling in beweging kunnen
komen:
¾De keuzehendel staat in de stand
N.
¾Als de keuzehendel naar de N
stand wordt verplaatst en het
rempedaal wordt losgelaten terwijl
de i-stop functie in werking is,
wordt de remkracht geleidelijk
vrijgegeven. Laat om met de auto
weg te rijden nadat de motor
opnieuw gestart is het rempedaal
los en zet de keuzehendel in een
andere stand dan de N stand.
OPMERKING
xWanneer de auto op een steile
helling tot stilstand wordt gebracht,
functioneert de hellingstopfunctie
niet omdat de motor niet gestopt is.
xHet is mogelijk dat als gevolg van de
werking van de hellingstopfunctie de
reactie van het rempedaal anders is,
dat de remmen geluid maken of dat
het rempedaal trilt. Dit duidt echter
niet op een defect.
▼i-stop waarschuwingslampje
(Oranje)/i-stop indicatielampje
(Groen)
Voor een veilig en comfortabel gebruik
van de auto controleert het i-stop
systeem constant de handelingen van
de bestuurder, de omgeving binnen en
buiten de auto, alsmede de
bedrijfstoestand van de auto en
informeert met behulp van het i-stop
waarschuwingslampje (oranje) en het
i-stop indicatielampje (groen) de
bestuurder over diverse
voorzorgsmaatregelen en
waarschuwingen.
OPMERKING
Bij voertuigen uitgerust met de
middendisplay, wordt de
bedrijfstoestand van het i-stop systeem
getoond in de display van de
brandstofverbruikmonitor.
Zie de sectie Brandstofverbruikmonitor
in het Mazda Connect
instructieboekje.
i-stop waarschuwingslampje (oranje)
Tijdens het rijden
Motor start/stop
4-20

Wanneer het lampje brandt
xHet lampje gaat branden wanneer
het contact op ON wordt gezet en
gaat uit wanneer de motor gestart
wordt.
x(Europees model)
Het lampje gaat branden als de
motor gestopt is en de volgende
handelingen worden uitgevoerd. In
dergelijke gevallen herstart de motor
om veiligheidsredenen niet
automatisch. Start de motor met
behulp van de normale methode.
xDe motorkap geopend wordt.xDe veiligheidsgordel van de
bestuurder is losgemaakt en het
bestuurdersportier wordt geopend.
x(Behalve Europees model)
x(Handgeschakelde
versnellingsbak)
Wanneer de versnellingshendel in
een andere stand dan neutraal
staat, is een geluid hoorbaar
wanneer het portier wordt
geopend terwijl de motor gestopt
is. In dat geval herstart de motor
om veiligheidsredenen niet
automatisch. Zet de
versnellingshendel in de
neutraalstand en start de motor.
xAls het i-stop
waarschuwingslampje (oranje) aan
blijft terwijl de motor loopt, zijn de
accuprestaties mogelijk
afgenomen. Laat uw auto door een
deskundige reparateur (bij
voorkeur een officiële
Mazda-reparateur) controleren.
OPMERKING
De volgende gevallen kunnen duiden
op een storing in het systeem. Laat uw
auto door een deskundige reparateur
(bij voorkeur een officiële
Mazda-reparateur) controleren.
xHet lampje gaat niet branden
wanneer het contact op ON wordt
gezet.
xHet lampje blijft branden terwijl de
motor draait.
Wanneer het lampje knippert
Het lampje blijft knipperen als er een
defect in het systeem is. Laat uw auto
door een deskundige reparateur (bij
voorkeur een officiële
Mazda-reparateur) controleren.
i-stop indicatielampje (groen)
Wanneer het lampje brandt
xHet lampje gaat branden wanneer
de motor gestopt is en gaat uit
wanneer de motor herstart.
Wanneer het lampje knippert
x(Handgeschakelde versnellingsbak)
xHet lampje knippert wanneer de
motor gestopt is en de
versnellingshendel naar een andere
stand dan neutraal wordt
verplaatst om de bestuurder erop
te attenderen dat de motor gestopt
is.
xDoor het intrappen van het
koppelingspedaal herstart de
motor automatisch en het lampje
gaat uit.
x(Europees model)
Het lampje knippert wanneer de
motor gestopt is en het
bestuurdersportier wordt geopend
om de bestuurder erop te attenderen
dat de motor gestopt is. Het lampje
gaat uit wanneer het
bestuurdersportier gesloten wordt.
Tijdens het rijden
Motor start/stop
4-21

Cilinderdeactivering*
▼Cilinderdeactivering
Cilinderdeactivering is ontwikkeld om
het brandstofverbruik te verminderen
en te verbeteren door 2 van de 4
cilinders tijdens het rijden te
deactiveren. Er wordt continu bepaald
wat beter is voor het rijden, 4 of 2
cilinders, ongeacht de handelingen van
de bestuurder, en er wordt
automatisch omgeschakeld.
Wanneer cilinderdeactivering niet
functioneert
Cilinderdeactivering functioneert niet
onder de volgende omstandigheden.
xDe keuzehendel staat in stand P, N
of R (automatische transmissie), of in
de 1e versnelling (handgeschakelde
versnellingsbak).
xDe temperatuur van de motorolie of
van de motorkoelvloeistof is laag.
xNadat de accupolen om een of
andere reden zijn losgekoppeld,
zoals voor het vervangen van de
accu.
Tijdens het rijden
Motor start/stop
4-22*Bepaalde modellen.

Signaal Indicatie Zie
(Wit)
*Mazda Radar Cruise Control met Stop & Go-functie (MRCC met
Stop & Go-functie) standby-indicatie4-162
*Cruising & Traffic Support (CTS) standby-indicatie4-175
(Groen)
*Mazda Radar Cruise Control (MRCC) instelindicatie4-152
*Mazda Radar Cruise Control met Stop & Go-functie (MRCC met
Stop & Go-functie) instelindicatie4-162
*Cruising & Traffic Support (CTS) instelindicatie4-175
*Smart Brake Support (SBS) OFF indicatielampje*1
Smart Brake
Support (SBS)
4-199
Smart Brake
Support [Rear]
(SBS-R)
4-203
Smart Brake
Support [Rear
Crossing]
(SBS-RC)
4-208
(Wit)
*Intelligente snelheidsondersteuning (ISA) standby-indicatie4-193
*Afstelbare snelheidsbegrenzer (ASL) standby-indicatie4-188
(Groen)
*Intelligente snelheidsondersteuning (ISA) instelindicatie4-193
*Afstelbare snelheidsbegrenzer (ASL) instelindicatie4-188
(Wit)
*Standby-indicatie van kruissnelheidsregelaar4-254
(Groen)
*Instelindicatie van kruissnelheidsregelaar4-254
*1 Het lampje gaat branden wanneer het contact wordt ingeschakeld voor een
werkingscontrole en gaat enkele seconden later uit of wanneer de motor gestart
wordt. Als het lampje niet gaat branden of blijft branden, laat de auto dan
nakijken door een deskundige reparateur (bij voorkeur een
officiële
Mazda-reparateur).
*2 Wanneer de handrem wordt aangetrokken blijft het lampje continu branden.
Tijdens het rijden
Instrumentengroep en display
4-40*Bepaalde modellen.

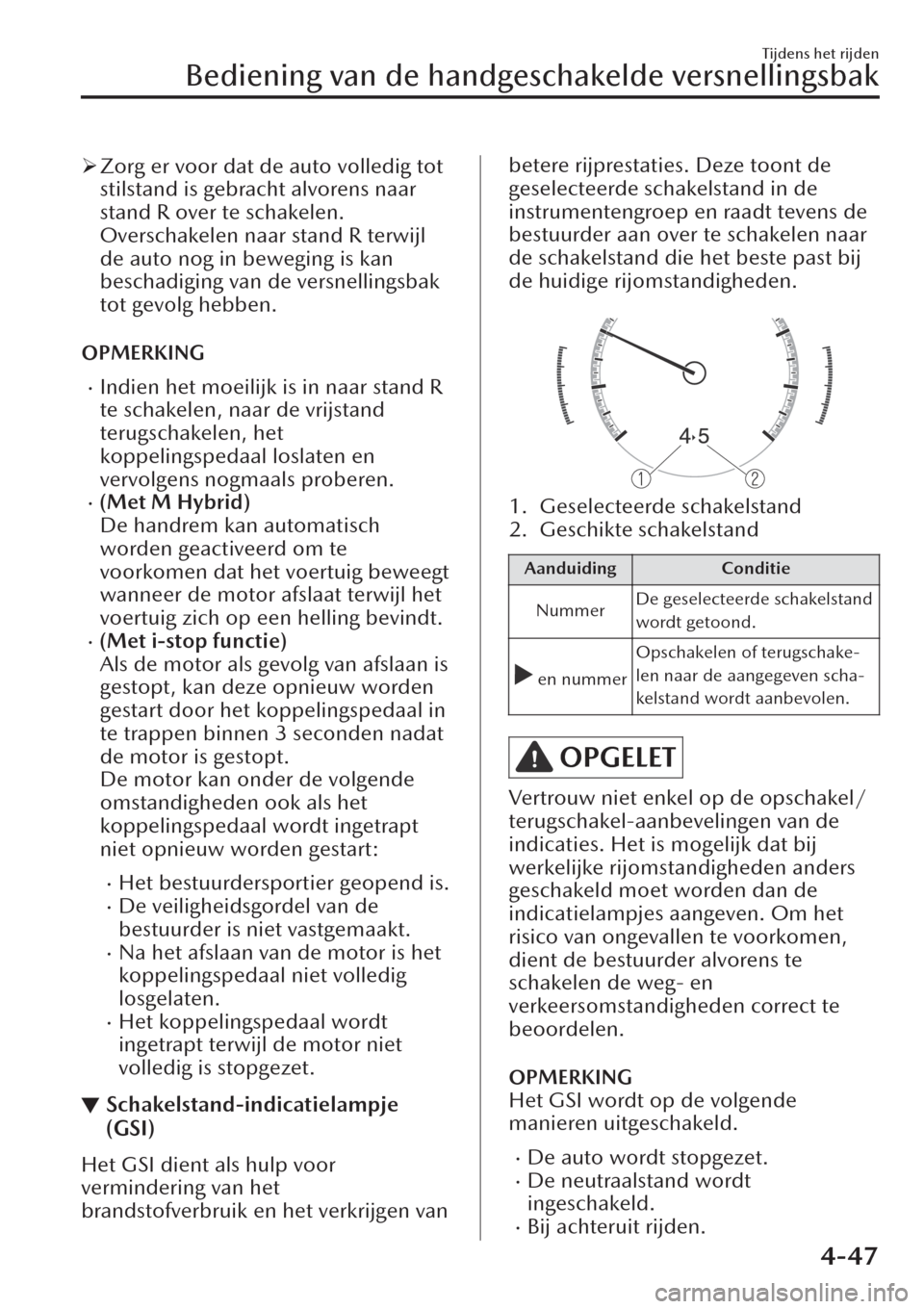

¾Zorg er voor dat de auto volledig tot
stilstand is gebracht alvorens naar
stand R over te schakelen.
Overschakelen naar stand R terwijl
de auto nog in beweging is kan
beschadiging van de versnellingsbak
tot gevolg hebben.
OPMERKING
xIndien het moeilijk is in naar stand R
te schakelen, naar de vrijstand
terugschakelen, het
koppelingspedaal loslaten en
vervolgens nogmaals proberen.
x(Met M Hybrid)
De handrem kan automatisch
worden geactiveerd om te
voorkomen dat het voertuig beweegt
wanneer de motor afslaat terwijl het
voertuig zich op een helling bevindt.
x(Met i-stop functie)
Als de motor als gevolg van afslaan is
gestopt, kan deze opnieuw worden
gestart door het koppelingspedaal in
te trappen binnen 3 seconden nadat
de motor is gestopt.
De motor kan onder de volgende
omstandigheden ook als het
koppelingspedaal wordt ingetrapt
niet opnieuw worden gestart:
xHet bestuurdersportier geopend is.xDe veiligheidsgordel van de
bestuurder is niet vastgemaakt.
xNa het afslaan van de motor is het
koppelingspedaal niet volledig
losgelaten.
xHet koppelingspedaal wordt
ingetrapt terwijl de motor niet
volledig is stopgezet.
▼Schakelstand-indicatielampje
(GSI)
Het GSI dient als hulp voor
vermindering van het
brandstofverbruik en het verkrijgen van
betere rijprestaties. Deze toont de
geselecteerde schakelstand in de
instrumentengroep en raadt tevens de
bestuurder aan over te schakelen naar
de schakelstand die het beste past bij
de huidige rijomstandigheden.

1. Geselecteerde schakelstand
2. Geschikte schakelstand
Aanduiding Conditie
NummerDe geselecteerde schakelstand
wordt getoond.
en nummerOpschakelen of terugschake-
len naar de aangegeven scha-
kelstand wordt aanbevolen.
OPGELET
Vertrouw niet enkel op de opschakel/
terugschakel-aanbevelingen van de
indicaties. Het is mogelijk dat bij
werkelijke rijomstandigheden anders
geschakeld moet worden dan de
indicatielampjes aangeven. Om het
risico van ongevallen te voorkomen,
dient de bestuurder alvorens te
schakelen de weg- en
verkeersomstandigheden correct te
beoordelen.
OPMERKING
Het GSI wordt op de volgende
manieren uitgeschakeld.
xDe auto wordt stopgezet.xDe neutraalstand wordt
ingeschakeld.
xBij achteruit rijden.
Tijdens het rijden
Bediening van de handgeschakelde versnellingsbak
4-47

Als deze functie continu wordt
gebruikt, kan het AWD
waarschuwingslampje gaan knipperen.
Zie Als een waarschuwingslampje gaat
branden of knipperen op pagina
7-57.
OPMERKING
Wanneer het Off-Road Traction Assist
systeem werkt, kan de auto trillen of
kan een werkingsgeluid te horen zijn.
Dit duidt echter niet op een probleem.
▼Off-Road Traction Assist
indicatielampje
xWanneer het contact op ON wordt
gezet, gaat het indicatielampje
branden en vervolgens na enkele
seconden uit.
xWanneer de Off-Road Traction Assist
schakelaar wordt ingedrukt om het
Off-Road Traction Assist systeem te
activeren, gaat het indicatielampje
branden.
xDe volgende gevallen kunnen duiden
op een storing in het systeem. Laat
uw auto door een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur) controleren.
xHet indicatielampje gaat niet
branden wanneer het contact op
ON wordt gezet, of het blijft
branden.
xHet indicatielampje gaat branden
ook al is het Off-Road Traction
Assist systeem niet geactiveerd.
▼Off-Road Traction Assist
schakelaar
Wanneer de schakelaar wordt
ingedrukt nadat de auto is stilgezet,
wordt het Off-Road Traction Assist
systeem geactiveerd.
Het
Off-Road Traction Assist
indicatielampje in de
instrumentengroep en het
Off-Road
Tra c t i o n A s s i s t
schakelaarindicatielampje gaan
branden.
1. Off-Road Traction Assist
schakelaarindicatielampje
Wanneer de schakelaar opnieuw wordt
ingedrukt, wordt het Off-Road Traction
Assist systeem gestopt en gaan het
Off-Road Traction Assist
indicatielampje en het
Off-Road
Tra c t i o n A s s i s t
schakelaarindicatielampje uit.

OPMERKING
Als de motor wordt stopgezet terwijl
het Off-Road Traction Assist systeem
operationeel is, wordt het systeem
gestopt wanneer de motor de
eerstvolgende keer gestart wordt.
Tijdens het rijden
ABS/TCS/DSC/Off-Road Traction Assist
4-97

M Hybrid
▼M Hybrid
M Hybrid gebruikt de Integrated Starter-Generator (ISG) met ongekend efficiënte
vermogensgeneratie om elektriciteit te genereren van de kinetische energie die
wordt opgewekt wanneer de auto afremt. Het systeem gebruikt de elektrische
stroom die in de M Hybrid accu wordt opgeslagen. Dit is een accu met grote
capaciteit die de rijeigenschappen en het brandstofverbruik verbetert door de
motorbelasting te verlagen en de motor te ondersteunen. Bovendien garandeert ISG
stil herstarten van de motor nadat deze is stopgezet door de i-stop functie
(stationair-stop).
1. ISG
2. DC/DC-converter
3. M Hybrid accu
OPGELET
¾De volgende onderdelen zijn uitermate heet en er vloeit hoge spanning door, dus
deze niet aanraken.
¾ISG
¾DC/DC-converter
¾M Hybrid accu
Tijdens het rijden
M Hybrid
4-98
