2019 MAZDA MODEL CX-30 display

WAARSCHUWING
Vertrouw niet blindelings op de
hellingstopfunctie.
¾De hellingstopfunctie is een
aanvullende functie die gedurende
maximaal 2 seconden functioneert
wanneer nadat het rempedaal is
losgelaten vanuit een toestand van
stopgezette motor wordt
geaccelereerd. Overmatig
vertrouwen op het systeem kan
echter ongevallen veroorzaken als de
snelheid van de auto ineens
toeneemt. Controleer alvorens met
de auto te gaan rijden altijd de
veiligheid rondom de auto en bedien
de keuzehendel, het rempedaal en
het gaspedaal op de juiste wijze. Het
is echter mogelijk dat de auto
plotseling in beweging komt,
afhankelijk van de belasting ervan of
als er een aanhanger getrokken
wordt.
¾De auto zou echter nadat de
hellingstopfunctie is vrijgezet onder
de volgende omstandigheden
plotseling in beweging kunnen
komen:
¾De keuzehendel staat in de stand
N.
¾Als de keuzehendel naar de N
stand wordt verplaatst en het
rempedaal wordt losgelaten terwijl
de i-stop functie in werking is,
wordt de remkracht geleidelijk
vrijgegeven. Laat om met de auto
weg te rijden nadat de motor
opnieuw gestart is het rempedaal
los en zet de keuzehendel in een
andere stand dan de N stand.
OPMERKING
xWanneer de auto op een steile
helling tot stilstand wordt gebracht,
functioneert de hellingstopfunctie
niet omdat de motor niet gestopt is.
xHet is mogelijk dat als gevolg van de
werking van de hellingstopfunctie de
reactie van het rempedaal anders is,
dat de remmen geluid maken of dat
het rempedaal trilt. Dit duidt echter
niet op een defect.
▼i-stop waarschuwingslampje
(Oranje)/i-stop indicatielampje
(Groen)
Voor een veilig en comfortabel gebruik
van de auto controleert het i-stop
systeem constant de handelingen van
de bestuurder, de omgeving binnen en
buiten de auto, alsmede de
bedrijfstoestand van de auto en
informeert met behulp van het i-stop
waarschuwingslampje (oranje) en het
i-stop indicatielampje (groen) de
bestuurder over diverse
voorzorgsmaatregelen en
waarschuwingen.
OPMERKING
Bij voertuigen uitgerust met de
middendisplay, wordt de
bedrijfstoestand van het i-stop systeem
getoond in de display van de
brandstofverbruikmonitor.
Zie de sectie Brandstofverbruikmonitor
in het Mazda Connect
instructieboekje.
i-stop waarschuwingslampje (oranje)
Tijdens het rijden
Motor start/stop
4-20

Instrumentengroep en
display
▼Instrumentengroep en display

ƒInstrumentengroep....... pagina 4-23
„Active Driving Display.....................
................................... pagina 4-43
Instrumentengroep
▼Instrumentengroep

ƒToerenteller................. pagina 4-23
„Multi-informatiedisplay ..................
................................... pagina 4-25
…Motorkoelvloeistoftemperatuurmet
er................................ pagina 4-27
†Brandstofmeter............ pagina 4-28
‡Dashboardverlichtingsschakelaar.....
................................... pagina 4-29
ˆSnelheidsmeter............ pagina 4-23
‰TRIP Schakelaar............ pagina 4-27
▼Snelheidsmeter
De snelheidsmeter geeft de rijsnelheid
van de auto aan.
▼Toerenteller
De toerenteller geeft het
motortoerental in duizenden
omwentelingen per minuut (omw/
min) aan.
OPGELET
Laat de motor niet met de naald van
de toerenteller in de RODE ZONE
draaien.
Tijdens het rijden
Instrumentengroep en display
4-23

Dit kan ernstige motorschade tot
gevolg hebben.

1. GESTREEPTE ZONE*1
2. RODE ZONE*1
*1 Het bereik varieert afhankelijk van het type
meter.
OPMERKING
Wanneer de naald van de toerenteller
in de GESTREEPTE ZONE komt, toont
dit de bestuurder dat de versnelling
overgeschakeld moeten worden
alvorens de naald in de RODE ZONE
komt.
Tijdens het rijden
Instrumentengroep en display
4-24

▼Multi-informatiedisplay
1. Multi-informatiedisplay
2. INFO schakelaar

De multi-informatiedisplay toont de volgende informatie.
xSnelheidsmeterxKilometertellerxDagtellerxBuitentemperatuurxAfstand die met voorradige brandstof kan worden afgelegdxGemiddeld brandstofverbruikxHuidige brandstofverbruikxRemregeneratielaaddisplay (M Hybrid)xi-ACTIVSENSE displayxRijsnelheidsalarm*
xOpen-portier/open-achterklep waarschuwingsindicatie*1
xBerichtendisplay
*1 Wordt getoond bij het openen van portier/achterklep.
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.4-25

Telkens wanneer op de INFO schakelaar wordt gedrukt veranderen de gegevens op
het scherm.
1. Basisdisplay
2. Rij-informatiedisplay
3. i-ACTIVSENSE display
4. Berichtendisplay
*1
*1 Wordt alleen tijdens een waarschuwing weergegeven.

Het type weergave van brandstofverbruik en maximum rijafstand kan worden
gewijzigd.
Zie de sectie Instellingen in het Mazda Connect instructieboekje.
Tijdens het rijden
Instrumentengroep en display
4-26

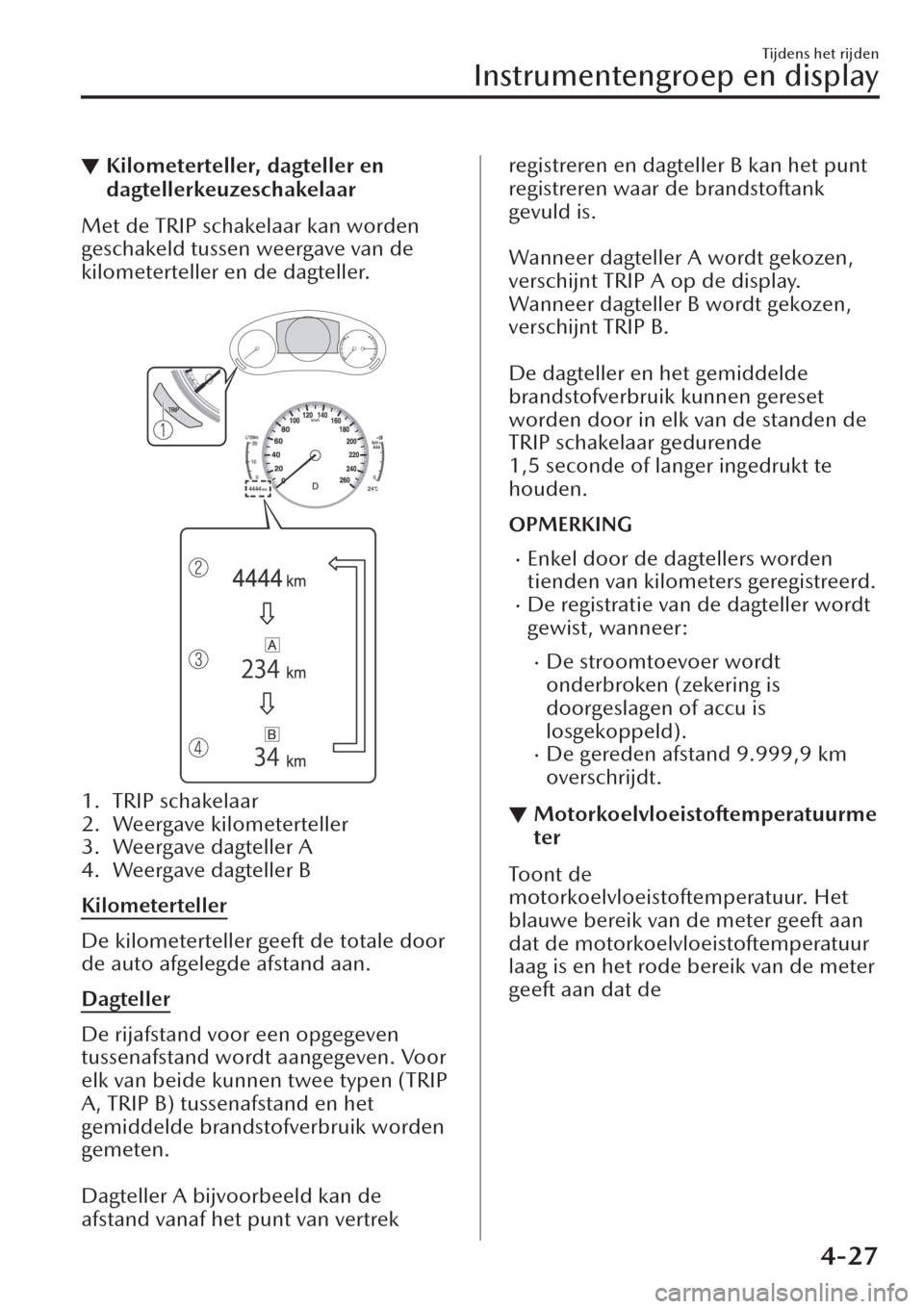

▼Kilometerteller, dagteller en
dagtellerkeuzeschakelaar
Met de TRIP schakelaar kan worden
geschakeld tussen weergave van de
kilometerteller en de dagteller.

1. TRIP schakelaar
2. Weergave kilometerteller
3. Weergave dagteller A
4. Weergave dagteller B
Kilometerteller
De kilometerteller geeft de totale door
de auto afgelegde afstand aan.
Dagteller
De rijafstand voor een opgegeven
tussenafstand wordt aangegeven. Voor
elk van beide kunnen twee typen (TRIP
A, TRIP B) tussenafstand en het
gemiddelde brandstofverbruik worden
gemeten.

Dagteller A bijvoorbeeld kan de
afstand vanaf het punt van vertrek
registreren en dagteller B kan het punt
registreren waar de brandstoftank
gevuld is.

Wanneer dagteller A wordt gekozen,
verschijnt TRIP A op de display.
Wanneer dagteller B wordt gekozen,
verschijnt TRIP B.

De dagteller en het gemiddelde
brandstofverbruik kunnen gereset
worden door in elk van de standen de
TRIP schakelaar gedurende
1,5 seconde of langer ingedrukt te
houden.
OPMERKING
xEnkel door de dagtellers worden
tienden van kilometers geregistreerd.
xDe registratie van de dagteller wordt
gewist, wanneer:
xDe stroomtoevoer wordt
onderbroken (zekering is
doorgeslagen of accu is
losgekoppeld).
xDe gereden afstand 9.999,9 km
overschrijdt.

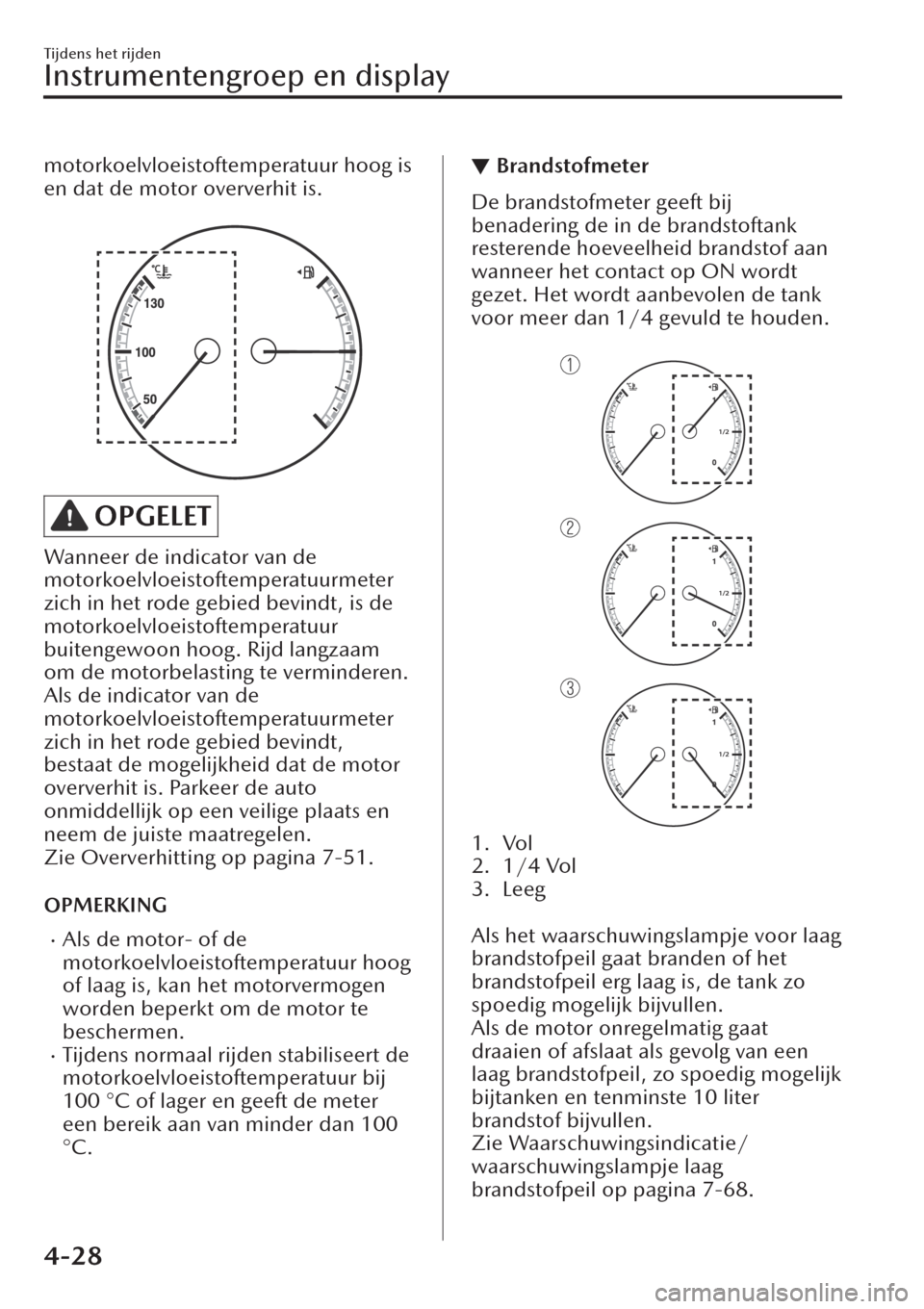

▼Motorkoelvloeistoftemperatuurme
ter
Toont de
motorkoelvloeistoftemperatuur. Het
blauwe bereik van de meter geeft aan
dat de motorkoelvloeistoftemperatuur
laag is en het rode bereik van de meter
geeft aan dat de
Tijdens het rijden
Instrumentengroep en display
4-27

motorkoelvloeistoftemperatuur hoog is
en dat de motor oververhit is.

OPGELET
Wanneer de indicator van de
motorkoelvloeistoftemperatuurmeter
zich in het rode gebied bevindt, is de
motorkoelvloeistoftemperatuur
buitengewoon hoog. Rijd langzaam
om de motorbelasting te verminderen.
Als de indicator van de
motorkoelvloeistoftemperatuurmeter
zich in het rode gebied bevindt,
bestaat de mogelijkheid dat de motor
oververhit is. Parkeer de auto
onmiddellijk op een veilige plaats en
neem de juiste maatregelen.
Zie Oververhitting op pagina 7-51.
OPMERKING
xAls de motor- of de
motorkoelvloeistoftemperatuur hoog
of laag is, kan het motorvermogen
worden beperkt om de motor te
beschermen.
xTijdens normaal rijden stabiliseert de
motorkoelvloeistoftemperatuur bij
100 °C of lager en geeft de meter
een bereik aan van minder dan 100
°C.
▼Brandstofmeter
De brandstofmeter geeft bij
benadering de in de brandstoftank
resterende hoeveelheid brandstof aan
wanneer het contact op ON wordt
gezet. Het wordt aanbevolen de tank
voor meer dan 1/4 gevuld te houden.

1. Vol
2. 1/4 Vol
3. Leeg

Als het waarschuwingslampje voor laag
brandstofpeil gaat branden of het
brandstofpeil erg laag is, de tank zo
spoedig mogelijk bijvullen.
Als de motor onregelmatig gaat
draaien of afslaat als gevolg van een
laag brandstofpeil, zo spoedig mogelijk
bijtanken en tenminste 10 liter
brandstof bijvullen.
Zie Waarschuwingsindicatie/
waarschuwingslampje laag
brandstofpeil op pagina 7-68.
Tijdens het rijden
Instrumentengroep en display
4-28

OPMERKING
xNa het bijtanken van brandstof kan
het enige tijd duren voordat de
indicator stabiel wordt. Bovendien
kan bij het rijden op hellingen of in
bochten de indicator afwijken als
gevolg van de beweging van de
brandstof in de tank.
xDe richting van de pijl () geeft
aan dat de afsluitklep van de
brandstoftankdop zich aan de
linkerzijde van de auto bevindt.
▼Dashboardverlichting
(Zonder automatische
verlichtingsregeling)
Wanneer de verlichting wordt
ingeschakeld met het contact in de
stand ON, wordt de helderheid van de
dashboardverlichting gedimd.
(Met automatische
verlichtingsregeling)
Wanneer de verlichting wordt
ingeschakeld met het contact in de
stand ON, wordt de helderheid van de
dashboardverlichting gedimd.
Wanneer de lichtsensor echter
bespeurt dat de omgeving helder is,
zoals wanneer de verlichting overdag
wordt ingeschakeld, dimt de
dashboardverlichting niet.
OPMERKING
x(Met automatische
verlichtingsregeling)
Wanneer het contact in de vroege
avond of bij schemering in de stand
ON wordt gezet, wordt de
dashboardverlichting gedurende
enkele seconden gedimd totdat de
lichtsensor de helderheid van de
omgeving bespeurt. Het is echter
mogelijk dat na het bespeuren van
de helderheid de dimmer wordt
uitgeschakeld.
xWanneer de verlichting wordt
ingeschakeld, gaat het
verlichting-aan indicatielampje in de
instrumentengroep branden.
Zie Koplampen op pagina 4-62.
De helderheid van de
instrumentenpaneel- en
dashboardverlichtingen kunnen
afgesteld worden door het indrukken
van de
dashboardverlichtingsschakelaar terwijl
de dashboardverlichting is gedimd.
xDruk op de + schakelaar om de
helderheid te vergroten.
xDruk op de - schakelaar om de
helderheid te verminderen. Wanneer
op de - schakelaar wordt gedrukt
terwijl de instrumentengroep
maximaal is gedimd, wordt een
geluid geactiveerd om u erop te
wijzen dat de huidige
dimmerinstelling de maximale
instelling is.

1. Helder
2. Gedimd
Functie voor uitschakelen van de
verlichtingsdimmer
De verlichtingsdimmer kan
uitgeschakeld worden door het
indrukken van de + schakelaar terwijl
de instrumentengroep maximaal is
gedimd en het contact in wordt
Tijdens het rijden
Instrumentengroep en display
4-29
