2019 MAZDA MODEL 3 HATCHBACK instrument panel

Kabineudstyr
Instrumentpanel ........................................................................\
........side 4-8
Active Driving Display ...................................................................... side 4-19
MZD Connect ........................................................................\
........... side 5-7
Klimakontrolsystem ........................................................................\
... side 5-2
Kontakt for opvarmet rat .................................................................... side 2-9
Sædevarmerkontakter ........................................................................\
side 2-8
Kontakt til havariblinklys ................................................................... side 4-30
Kontakt til elbagrude ....................................................................... side 4-30
Ekstern inputterminal ....................................................................... side 5-19
Starttrykknap ........................................................................\
............. side 4-2
Udløserhåndtag til åbning af motorhjelm ............................................ side 6-3
1-2Udstyret og dets nøjagtige placeringer varierer fra model til model
Indvendigt overblik (model med venstrestyring)

Kabineudstyr
Klimakontrolsystem ........................................................................\
... side 5-2
Sædevarmerkontakter ........................................................................\
side 2-8
Kontakt til havariblinklys ................................................................... side 4-30
Kontakt til elbagrude ....................................................................... side 4-30
Kontakt for opvarmet rat .................................................................... side 2-9
MZD Connect ........................................................................\
........... side 5-7
Active Driving Display ...................................................................... side 4-19
Instrumentpanel ........................................................................\
........ side 4-8
Udløserhåndtag til åbning af motorhjelm ............................................ side 6-3
Starttrykknap ........................................................................\
............. side 4-2
Cd-afspiller ........................................................................\
............... side 5-7
1-4
Indvendigt overblik (model med højrestyring)
Udstyret og dets nøjagtige placeringer varierer fra model til model

Forholdsregler ved
brug af de suppleren-
de fastholdelsessyste-
mer (SRS)
Forholdsregler ved
brug af de supplerende
fastholdelsessystemer (SRS)
De supplerende fastholdelsessystemer
(SRS) foran og i siden omfatter
forskellige typer airbags. Kontrollér
de forskellige airbagtyper, bilen
er udstyret med, ved at finde
lokaliseringsindikatorerne "SRS
AIRBAG". Indikatorerne er placeret på
de steder, hvor der er monteret airbags.
Der er monteret airbags
på følgende steder:
 Rattet (førerairbag) Instrumentbrættet foran forsædepassageren (passagerairbag)
 Under instrumentpanelet (førerens knæairbag)
 På den udvendige side af
forsæderyglænene (sideairbags)
 Den forreste og bageste
vinduesstolpe samt tagkanten
i begge sider (gardinairbags)
Nogle bilen har en sensor, der
detekterer en forestående væltning.
Airbagsystemerne er udelukkende
udviklet med henblik på at yde
supplerende beskyttelse i visse
situationer, så det er altid vigtigt at bruge
sikkerhedsselerne af følgende grunde:
Uden brug af sikkerhedsselen kan
airbaggene ikke yde tilstrækkelig beskyt
-
telse ved en ulykke. Brug af sikkerheds-
selen er nødvendig af følgende grunde:
 For at personen ikke slynges
ind i en airbag, der udløses.
 For at mindske risikoen for
personskade ved en ulykke, der ikke
udløser airbaggene, f.eks. hvis bilen
påkøres bagfra.
 For at mindske risikoen for
personskade ved frontale kollisioner,
frontalt vinklede kollisioner eller
sidekollisioner eller vælteulykker,
som ikke er kraftige nok til
at udløse airbaggene.
 For at mindske risikoen for at blive
slynget ud af bilen.
 For at mindske risikoen for skader
på underkrop og ben i tilfælde
af en ulykke, da airbags ikke
beskytter disse dele af kroppen.
 For at fastholde føreren i en position,
der gør vedkommende i stand til
at opretholde kontrollen over bilen.
ADVARSEL
 Sikkerhedsselerne skal anvendes
i biler, der er udstyret med airbags.
 Der må ikke sidde børn på det
forreste passagersæde:
Når det er muligt, skal børn
på 12 år eller derunder altid
fastgøres sikkert på bagsædet med
et børnesikringssystem, der passer til
barnets alder og størrelse.
 Sid ikke for tæt på førerairbaggen
eller de forreste passagerairbags.
 Sid på midten af sædet,
og brug sikkerhedssele.
 Monter ikke genstande på eller
omkring det område, hvor fører-,
forsædepassager-, side- og
gardinairbags udløses.
 Placer ikke bagage eller andre
genstande under forsæderne.
 Kør ikke i en bil, hvor komponenter
i airbag-/seleforstrammersystemet
er beskadigede:
2-22
SRS-airbags

Startspærresystem
Startspærresystem
Startspærren gør, at motoren kun
kan startes med nøgler, som systemet
genkender.
Hvis nogen forsøger at starte motoren
med en nøgle, systemet ikke genkender,
vil motoren ikke starte. Dette er med til
at forebygge biltyveri.
Hvis der er problemer med startspærre-
systemet eller nøglen, skal du kontakte
et autoriseret Mazda-værksted.
Betjening

 Aktivering
Systemet aktiveres, når tændingen slås
fra tændt til slukket.
Sikkerhedsindikatoren

i instrumentbrættet blinker hvert
2. sekund, indtil systemet deaktiveres.

 Deaktivering
Systemet deaktiveres, når tændingen
slås til med den korrekt programmerede
nøgle. Sikkerhedsindikatoren

tænder i cirka tre sekunder og slukker
derefter.
Tyverialarmsystem*
Tyverialarmsystem
Hvis tyverialarmsystemet registrerer
uretmæssig indtrængen i bilen, eller
indbrudsføleren registrerer bevægelse
i kabinen, der kan resultere i, at bilen
(med indbrudsføler) eller dens indhold
bliver stjålet, aktiveres alarmen, hvorefter
hornet lyder, og havariblinket tænder.

 Indbrudsføler*
Indbrudsføleren registrerer visse typer
bevægelse i kabinen, men kan også
reagere på fænomener uden for bilen,
f.eks. vibrationer, høje lyde, blæst og
luftstrømme.
Sådan aktiveres systemet
1.
Rul alle ruder helt op.
2. Slå tændingen fra.
3. Sørg for, at motorhjelmen, dørene
og bagklappen er lukket.
4. Tryk på låseknappen på
fjernbetjeningen.
Havariblinket blinker én gang.
(Med avanceret nøglefri funktion)
Berør sensorområdet på
berøringssensoren til dørlåsning.

Sikkerhedsindikatoren

i instrumentpanelet blinker to
gange i sekundet pr. 20 sekunder.

5. Efter 20 sekunder er systemet
fuldt aktiveret.
*Visse modeller.3-16
Sikkerhedssystem

Når indikatoren blinker
Lampen blinker vedvarende i tilfælde
af systemfejl. Få bilen efterset af en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.

 Grøn indikator for i-stop
Når lyset er tændt

Denne lampe tændes, mens motort-
omgang er stoppet, og slukker,
når motoren startes igen.
Når indikatoren blinker
 (Manuelt gear)
 Indikatoren blinker, når gearstangen
flyttes til en anden position end
frigear, mens motortomgangen er
standset, for at underrette føreren
om, at motortomgang er standset.
 Når du træder koblingspedalen
ned, startes motoren automatisk
igen, og indikatoren slukkes.
 Lyset blinker, når førerdøren åbnes,
mens motortomgang er standset,
for at gøre føreren opmærksom på,
at motortomgang er standset.
Den slukkes, når førerdøren lukkes.
Instrumentpanel
og display
Instrumentpanel og display
1. Instrumentpanel
2. Active Driving Display
4-8
Start/stop af motoren | Instrumentpanel og display

Instrumentpanel
Instrumentpanel
1. Omdrejningstæller
2. Multiinformationsdisplay
3. Temperaturmåler til
motorkølervæske
4. Brændstofmåler
5. Kontakt til instrumentpa-
nelbelysning
6. Speedometer
7. TRIP-kontakt
Speedometer
Speedometeret angiver bilens
hastighed.
Omdrejningstæller
Omdrejningstælleren viser motorens
hastighed i tusinde omdrejninger
i minuttet (o/min.).
Multiinformationsdisplay
1. Multiinformationsdisplay
2. INFO-knap
4-9
Under kørsel
Instrumentpanel og display
4

Skærmindholdet ændres, hver gang der trykkes på INFO-kontakten.
Køreinformation
Hold INFO f. NUL
Nøgle ikke registr.
1. Grundlæggende visning
2. Kørselsinformationsdisplay
3. i-ACTIVSENSE-visning
4. Visning af advarselsmeddelelse*
1
*1 Vises kun, når en advarsel forekommer.
4-10
Instrumentpanel og display

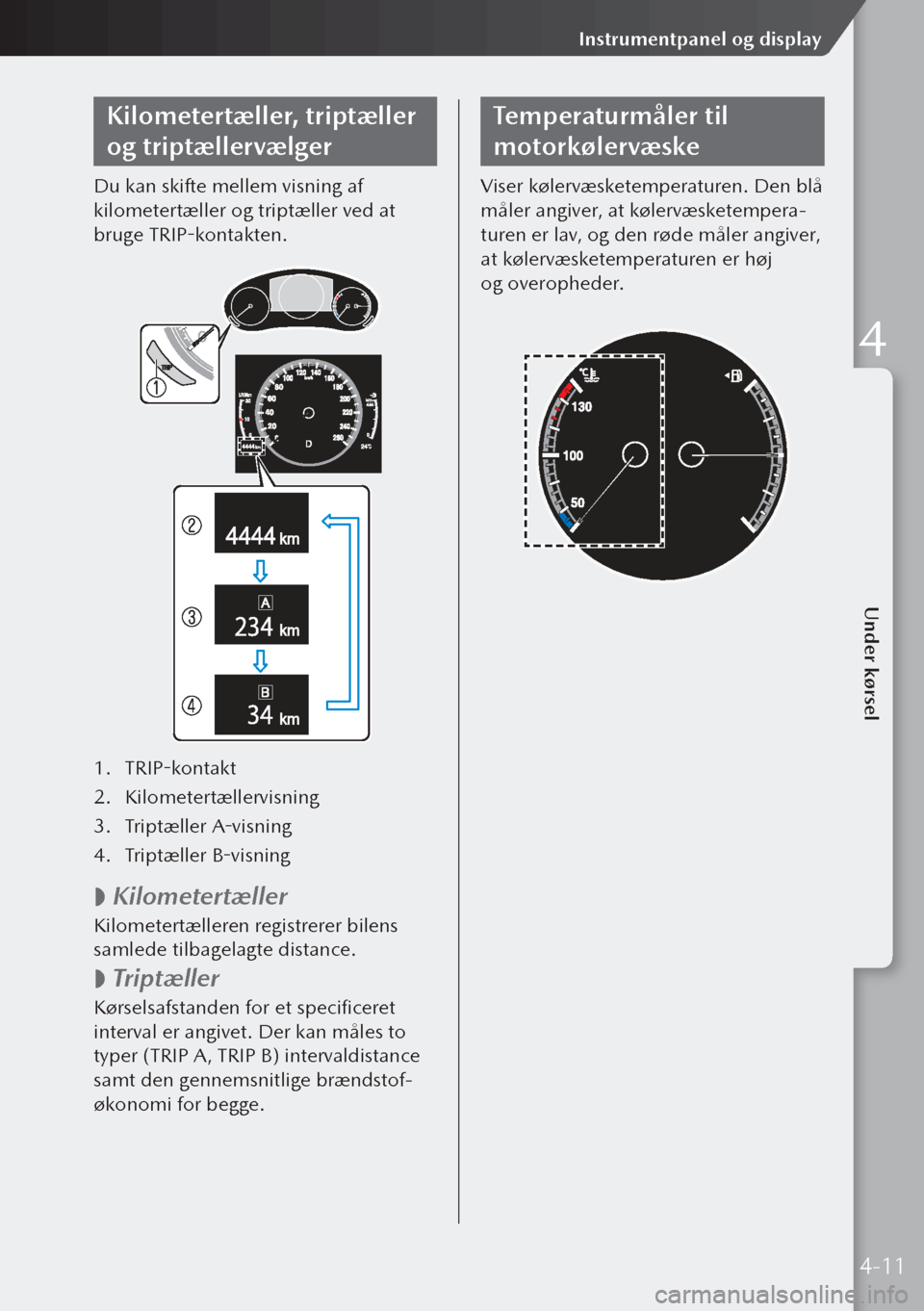

Kilometertæller, triptæller
og triptællervælger
Du kan skifte mellem visning af
kilometertæller og triptæller ved at
bruge TRIP-kontakten.
1. TRIP-kontakt
2. Kilometertællervisning
3. Triptæller A-visning
4. Triptæller B-visning

 Kilometertæller
Kilometertælleren registrerer bilens
samlede tilbagelagte distance.

 Triptæller
Kørselsafstanden for et specificeret
interval er angivet. Der kan måles to
typer (TRIP A, TRIP B) intervaldistance
samt den gennemsnitlige brændstof-
økonomi for begge.
Temperaturmåler til
motorkølervæske
Viser kølervæsketemperaturen. Den blå
måler angiver, at kølervæsketempera-
turen er lav, og den røde måler angiver,
at kølervæsketemperaturen er høj
og overopheder.
4-11
Under kørsel
Instrumentpanel og display
4
