2019 MAZDA MODEL 3 HATCHBACK display

Multiinformationsdisplay
(grundlæggende visning)
1. Visning af køretøj forude
2. CTS-indstillet kørehastighed
Multiinformationsdisplay
(i-ACTIVSENSE-visning)
1. Visning af køretøj forude
2. CTS-indstillet kørehastighed
Active Driving Display
1. Visning af køretøj forude
2. CTS-indstillet kørehastighed

 Display for styreas-
sistancefunktion
Når styreassistancefunktionen er aktiv,
skifter visningen af styreassistancefunk-
tionen på displayet fra hvid til grøn.
Nærhedsadvarsel
Hvis din bil hurtigt nærmer sig
køretøjet forude, mens du kører
med fremdriftskontrol, aktiveres
advarselslyden, og bremseadvarslen
vises på displayet. Hold sikker afstand
mellem din bil og et køretøj forude.
1.
Meddelelsen "Træd på
bremsepedal" vises.
4-69
Under kørsel
i-ACTIVSENSE
4

 Metode til indstilling
1.
Kontakten CANCEL
2. Kontakten RES
3. CTS-kontakt
1. Tryk på CTS-kontakten.
Den hvide indikation for CTS på standby tændes. Desuden vises
displayindikationen for CTS på multiinformationsdisplayet samtidigt.
2. Juster kørehastigheden til den ønskede indstilling ved at bruge speederen,
og tryk RES-kontakten op (SET+) eller ned (SET-) for at starte fremdriftskontrol.
Den indstillede hastighed vises på displayet. Samtidigt ændres den hvide
indikation for CTS-standby til den grønne indikation for indstillet CTS.
3. Fremdriftskontrollen kan betjenes, når alle betingelserne for dets driftskapacitet
er opfyldt, eller ratassistancefunktionen kan betjenes, når alle betingelserne for
dens funktion er opfyldt.
Ændring af den indstillede kørehastighed
(Sådan accelereres/decelereres ved hjælp af RES-kontakten)
Når RES-kontakten trykkes op (SET+), accelererer bilen, og når RES-kontakten
trykkes ned (SET-), decelererer den.
4-71
Under kørsel
i-ACTIVSENSE
4

 Tryk og slip øjeblikkeligt: 1 km/t Tryk på og hold: 10 km/t
(Sådan hæves hastigheden ved hjælp af speederen)
Tryk speederen ned, og tryk RES-kontakten op (SET+) eller ned (SET-) ved den
ønskede hastighed. Hvis kontakten ikke kan betjenes, returnerer systemet til den
indstillede hastighed, når du løfter foden fra gaspedalen.
Ændring af afstanden mellem biler under fremdriftskontrol
Afstanden mellem biler kan indstilles til 4 niveauer: lang, mellem, kort og ekstrem
kort afstand.
Afstanden mellem biler indstilles til en kortere afstand ved at trykke kontakten
CANCEL ned. Afstanden mellem biler indstilles til en længere afstand ved at trykke
kontakten CANCEL op.
Retningslinjer for
afstand mellem biler
(ved en kørehastighed på 80 km/t) Displayindikation
Indikation på
multiinformationsdisplay Indikation på Active
Driving Display*
1
Lang (ca. 50 m)
Mellem (ca. 40 m)
Kort (ca. 30 m)
4-72
i-ACTIVSENSE

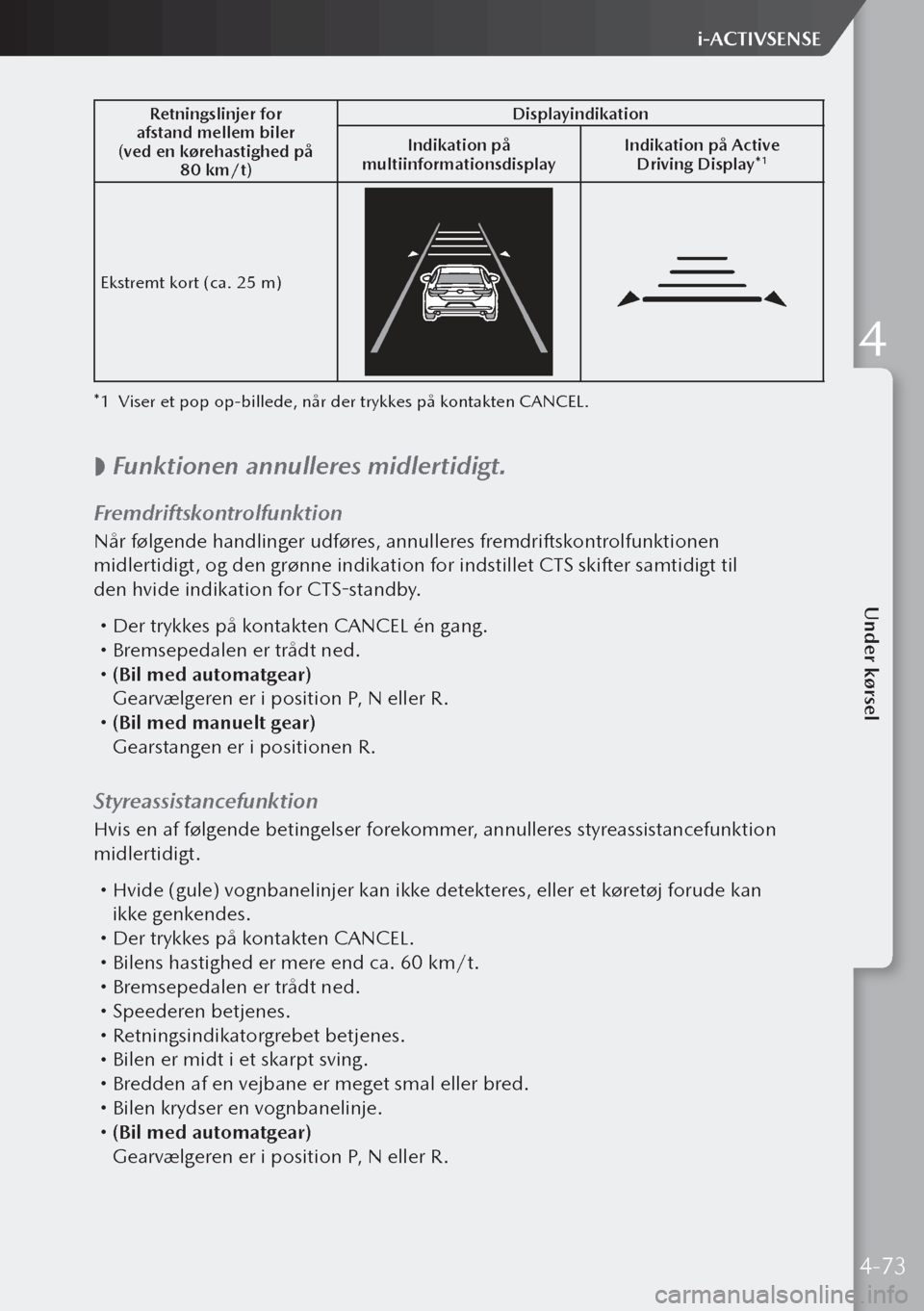

Retningslinjer for
afstand mellem biler
(ved en kørehastighed på 80 km/t) Displayindikation
Indikation på
multiinformationsdisplay Indikation på Active
Driving Display*
1
Ekstremt kort (ca. 25 m)
*1 Viser et pop op-billede, når der trykkes på kontakten CANCEL.

 Funktionen annulleres midlertidigt.
Fremdriftskontrolfunktion
Når følgende handlinger udføres, annulleres fremdriftskontrolfunktionen
midlertidigt, og den grønne indikation for indstillet CTS skifter samtidigt til
den hvide indikation for CTS-standby.

Der trykkes på kontakten CANCEL én gang. Bremsepedalen er trådt ned. (Bil med automatgear)
Gearvælgeren er i position P, N eller R.
 (Bil med manuelt gear)
Gearstangen er i positionen R.
Styreassistancefunktion
Hvis en af følgende betingelser forekommer, annulleres styreassistancefunktion
midlertidigt.
 Hvide (gule) vognbanelinjer kan ikke detekteres, eller et køretøj forude kan
ikke genkendes.
 Der trykkes på kontakten CANCEL. Bilens hastighed er mere end ca. 60 km/t. Bremsepedalen er trådt ned. Speederen betjenes. Retningsindikatorgrebet betjenes. Bilen er midt i et skarpt sving. Bredden af en vejbane er meget smal eller bred. Bilen krydser en vognbanelinje. (Bil med automatgear)
Gearvælgeren er i position P, N eller R.
4-73
Under kørsel
i-ACTIVSENSE
4

 (Bil med manuelt gear)
Gearstangen er i positionen R.

 Sådan genoptages funktion
Hvis CTS er annulleret midlertidigt, kan du genoptage betjeningen ved den
tidligere indstillede kørehastighed ved at trykke på kontakten RES, når alle
driftsbetingelserne er opfyldt.

 Slukning
Når der trykkes på kontakten CTS, mens CTS er aktiv, slukkes CTS.
Stop og hold-kontrol
(automatgear)
Under fremdriftskontrol med brug af
CTS vil din bil stoppe, når et køretøj
forude stopper. Når bilen er stoppet,
og stop og hold-kontrollen er aktiv,
tændes indikatoren for CTS
.

 Genoptagelse af kørslen
Når køretøjet forude begynder at
bevæge sig, mens din bil er stoppet
med stop og hold-kontrol, skal du
trykke på kontakten RES eller trykke
speederen ned for at annullere
stop og hold-kontrol og starte kørslen.

 Oplysninger om bilafgang
Hvis du ikke genoptager kørslen
inden for få sekunder efter,
at køretøjet forude begynder at
køre under stop og hold-kontrol,
blinker indikationen for køretøj
forude på multiinformationsdisplayet
for at tilskynde føreren til at genoptage
kørslen. Hvis du ikke genoptager
kørslen, når indikatoren blinker,
aktiveres en lyd for at opfordre
dig til at genoptage kørslen.
Lane-keep Assist
System (LAS)*
Lane-keep Assist System
(LAS)
LAS giver styreassistance for at
hjælpe føreren med at blive inden
for vognbanen, hvis bilen afviger.
Det fremaddetekterende kamera (FSC)
detekterer de hvide linjer (gule linjer)
på den vognbane, som bilen kører i,
og hvis systemet bestemmer, at bilen
kan forlade sin vognbane, betjener
det den elektriske servostyring for at
assisterede førerens styrehandling.
Systemet giver også føreren besked
ved at vise en advarsel på multiinfor-
mationsdisplayet eller Active Driving
Display*. Brug systemet, når du kører
bilen på veje med hvide (gule) linjer,
f.eks. motortrafikveje og motorveje.
*Visse modeller.4-74
i-ACTIVSENSE

1. Fremaddetekterende kamera (FSC)
ADVARSEL
Stol ikke fuldstændigt på LAS:
 LAS er ikke et automatisk kørselssystem.
Det er desuden ikke designet til at
kompensere for en førers manglende
forsigtighed, og for stor afhængighed
af systemet kan føre til en ulykke.
 Funktionerne i LAS har begræns-
ninger. Bliv altid på rette kurs ved at
bruge rattet og køre med forsigtighed.
 Brug ikke LAS under følgende
omstændigheder, da det ellers
kan føre til en ulykke.
 Bilen køres på glatte veje, f.eks.
is- eller snedækkede veje og veje
uden belægning.
 Der anvendes dæk af en anden end
den specificerede størrelse, f.eks.
et midlertidigt reservehjul.
 Der anvendes dæk med utilstræk-
keligt dækmønster.
 Dæktrykkene er ikke justeret til
det specificerede tryk.
 Bilen bruges til at bugsere en cam-
pingvogn eller en bådanhænger.
 Der bruges snekæder. Bilen køres på veje med andre
vognbanelinjer end hvide (gule)
linjer, f.eks. en motortrafikvej.
Systemdrift
Når tændingen slås til, tændes det hvide
i-ACTIVSENSE-statussymbol (advarsel/
risikoforebyggelsesstøttesystem)
,
og systemet går på standby.

 Driftsforhold
Når alle af følgende betingelser er
opfyldt, skifter i-ACTIVSENSE-status-
symbolet (advarsel/risikoforebyggel-
sesstøttesystem) på multiinformati-
onsdisplayet fra hvid
til grøn ,
og systemet bliver aktivt.
 Tændingen er slået til. Bilens hastighed er ca. 60 km/t
eller derover.
 Systemet detekterer hvide (gule)
vognbanelinjer.

 Ved midlertidig annullering
af systemet
LAS går på standby i følgende
situationer: LAS-funktionen gen-
oprettes automatisk, når systemets
driftsbetingelser er opfyldt.

Systemet kan ikke detektere hvide
(gule) vognbanelinjer.
 Bilens hastighed er mindre end ca.
55 km/t.
 Retningsindikatorgrebet betjenes. Speederen trykkes pludselig ned. TCS/DSC er aktive. DSC er slået fra. Rattet betjenes. Bremsepedalen betjenes.
4-75
Under kørsel
i-ACTIVSENSE
4

 Funktionen er stoppet
midlertidigt.
LAS ophører med at fungere i
følgende situationer:

Temperaturen i det fremaddetekte-
rende kamera (FSC) er høj eller lav.
 Forruden omkring det fremaddetek-
terende kamera (FSC) er dugget.
 Forruden omkring det fremaddetek-
terende kamera (FSC) er blokeret
af en forhindring, hvilket forårsager
ringe sigtbarhed fremad.
 Der er rettet stærkt lys (f.eks. sollys
eller lyset fra forlygter (fjernlys)
på modkørende køretøjer) mod det
fremaddetekterende kamera (FSC).
Ratstyringsassistance
Når systemet bestemmer, at bilen
kunne afviger fra dens vognbane,
aktiveres ratstyringsassistancen.
Systemet giver føreren besked
om den retning, som systemet
yder ratstyringsassistance i,
på multiinformationsdisplayet
eller Active Driving Display*.
Multiinformationsdisplay
Active Driving Display*
Justerbar hastigheds-
begrænser (ASL)*
Justerbar hastighedsbe-
grænser (ASL)
ASL er en funktion, der forhindrer
bilen i at blive kørt ved en hastighed
over den indstillede hastighed.
Bilens hastighed kontrolleres for
at holde den under den indstillede
hastighed, selvom der trykkes
på speederen.
ASL kan indstilles mellem 30 km/t
og 200 km/t.
ADVARSEL
Sluk altid systemet ved skift af fører.
Systemet består af ASL-displayet og
hastighedsbegrænsningskontakten
på rattet.
Multiinformationsdisplay
(grundlæggende visning)
1. ASL-indstillet kørehastighed
*Visse modeller.4-76
i-ACTIVSENSE

Multiinformationsdisplay
(i-ACTIVSENSE-visning)
1. ASL-indstillet kørehastighed Active Driving Display
1.
ASL-indstillet kørehastighed
Hastighedsbegrænserkontakt
1. Kontakten CANCEL
2. Kontakten RES
3. LIM-kontakt
Display for justerbar hastighedsbegrænser (ASL)
Indstillingen af den justerbare hastighedsbegrænser (ASL) vises i det aktive
kørselsdisplay eller i displayet på instrumentpanelet.
Status Indikation på
multiinforma-tionsdisplay/
Active Driving Display Forklaring
Standbydisplay
Vises, når hastighedsbegrænserkontakten betjenes,
og systemet tændes.
Deaktiveres, når systemet slukkes.
Indstillings
-displayVises, når der trykkes på kontakten SET- eller SET+,
og hastigheden er indstillet.
Annullerings
-display
Vises, når en af følgende handlinger udføres, og systemet
midlertidigt annulleres.
Der trykkes på kontakten CANCEL.Speederen trykkes hårdt ned.
Visning af
advarsel
Hvis bilens hastighed overstiger den indstillede hastighed
med ca. 5 km/t eller mere, blinker ASL-displayet.
Displayet blinker, indtil bilens hastighed reduceres til
den indstillede hastighed eller lavere.
Der aktiveres en advarselslyd samtidigt med, at
advarslen vises.
4-77
Under kørsel
i-ACTIVSENSE
4
