2019 Hyundai Tucson Condizionatore

3-156
Caratteristiche di funzionalità del vostro veicolo

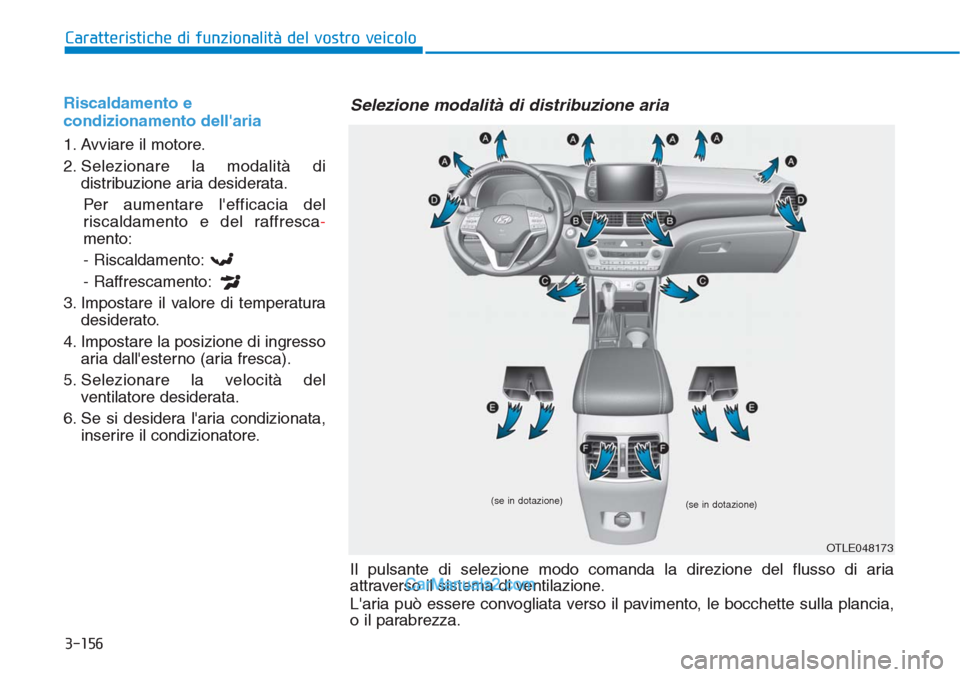

Riscaldamento e
condizionamento dell'aria
1. Avviare il motore.
2. Selezionare la modalità di
distribuzione aria desiderata.
Per aumentare l'efficacia del
riscaldamento e del raffresca-
mento:
- Riscaldamento:
- Raffrescamento:
3. Impostare il valore di temperatura
desiderato.
4. Impostare la posizione di ingresso
aria dall'esterno (aria fresca).
5. Selezionare la velocità del
ventilatore desiderata.
6. Se si desidera l'aria condizionata,
inserire il condizionatore.Selezione modalità di distribuzione aria
Il pulsante di selezione modo comanda la direzione del flusso di aria
attraverso il sistema di ventilazione.
L'aria può essere convogliata verso il pavimento, le bocchette sulla plancia,
o il parabrezza.
(se in dotazione)
(se in dotazione)
OTLE048173

3-159
Caratteristiche di funzionalità del vostro veicolo
3

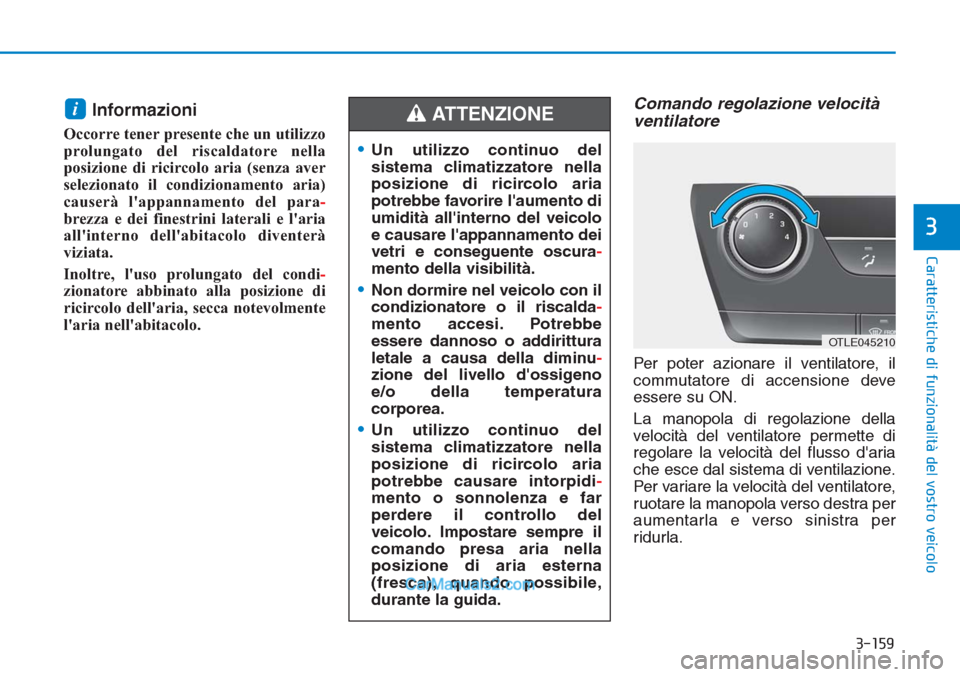

Informazioni
Occorre tener presente che un utilizzo
prolungato del riscaldatore nella
posizione di ricircolo aria (senza aver
selezionato il condizionamento aria)
causerà l'appannamento del para-
brezza e dei finestrini laterali e l'aria
all'interno dell'abitacolo diventerà
viziata.
Inoltre, l'uso prolungato del condi-
zionatore abbinato alla posizione di
ricircolo dell'aria, secca notevolmente
l'aria nell'abitacolo.
Comando regolazione velocità
ventilatore
Per poter azionare il ventilatore, il
commutatore di accensione deve
essere su ON.
La manopola di regolazione della
velocità del ventilatore permette di
regolare la velocità del flusso d'aria
che esce dal sistema di ventilazione.
Per variare la velocità del ventilatore,
ruotare la manopola verso destra per
aumentarla e verso sinistra per
ridurla.
i
•Un utilizzo continuo del
sistema climatizzatore nella
posizione di ricircolo aria
potrebbe favorire l'aumento di
umidità all'interno del veicolo
e causare l'appannamento dei
vetri e conseguente oscura-
mento della visibilità.
•Non dormire nel veicolo con il
condizionatore o il riscalda-
mento accesi. Potrebbe
essere dannoso o addirittura
letale a causa della diminu-
zione del livello d'ossigeno
e/o della temperatura
corporea.
•Un utilizzo continuo del
sistema climatizzatore nella
posizione di ricircolo aria
potrebbe causare intorpidi-
mento o sonnolenza e far
perdere il controllo del
veicolo. Impostare sempre il
comando presa aria nella
posizione di aria esterna
(fresca), quando possibile,
durante la guida.
ATTENZIONE
OTLE045210

3-160
Caratteristiche di funzionalità del vostro veicolo

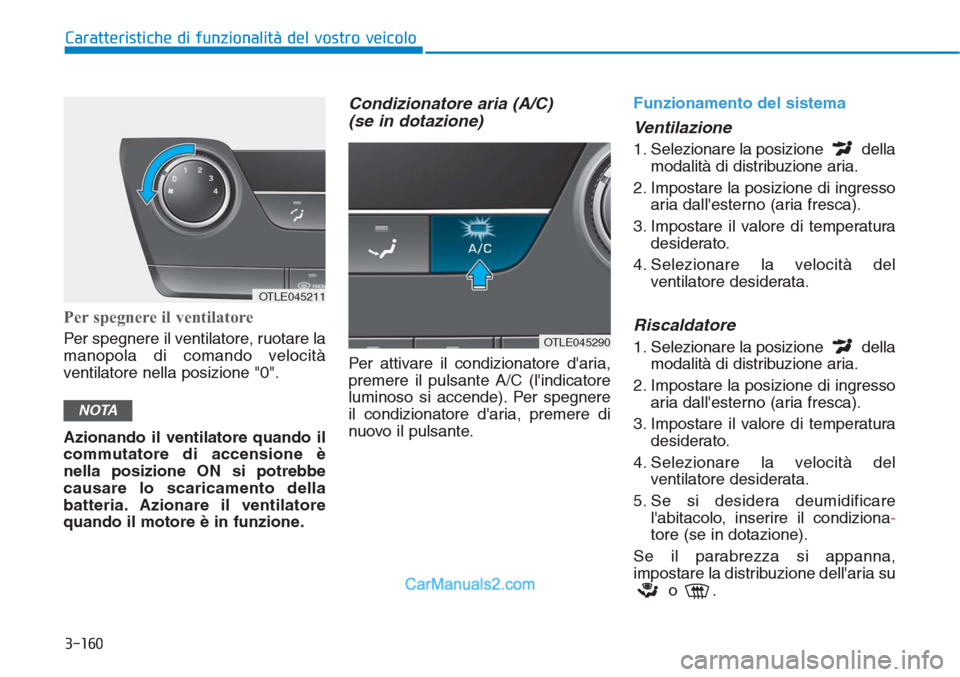

Per spegnere il ventilatore
Per spegnere il ventilatore, ruotare la
manopola di comando velocità
ventilatore nella posizione "0".
Azionando il ventilatore quando il
commutatore di accensione è
nella posizione ON si potrebbe
causare lo scaricamento della
batteria. Azionare il ventilatore
quando il motore è in funzione.
Condizionatore aria (A/C)
(se in dotazione)
Per attivare il condizionatore d'aria,
premere il pulsante A/C (l'indicatore
luminoso si accende). Per spegnere
il condizionatore d'aria, premere di
nuovo il pulsante.Funzionamento del sistema
Ventilazione
1. Selezionare la posizione della
modalità di distribuzione aria.
2. Impostare la posizione di ingresso
aria dall'esterno (aria fresca).
3. Impostare il valore di temperatura
desiderato.
4. Selezionare la velocità del
ventilatore desiderata.
Riscaldatore
1. Selezionare la posizione della
modalità di distribuzione aria.
2. Impostare la posizione di ingresso
aria dall'esterno (aria fresca).
3. Impostare il valore di temperatura
desiderato.
4. Selezionare la velocità del
ventilatore desiderata.
5. Se si desidera deumidificare
l'abitacolo, inserire il condiziona-
tore (se in dotazione).
Se il parabrezza si appanna,
impostare la distribuzione dell'aria su
o.
NOTA
OTLE045211
OTLE045290

3-161
Caratteristiche di funzionalità del vostro veicolo
3

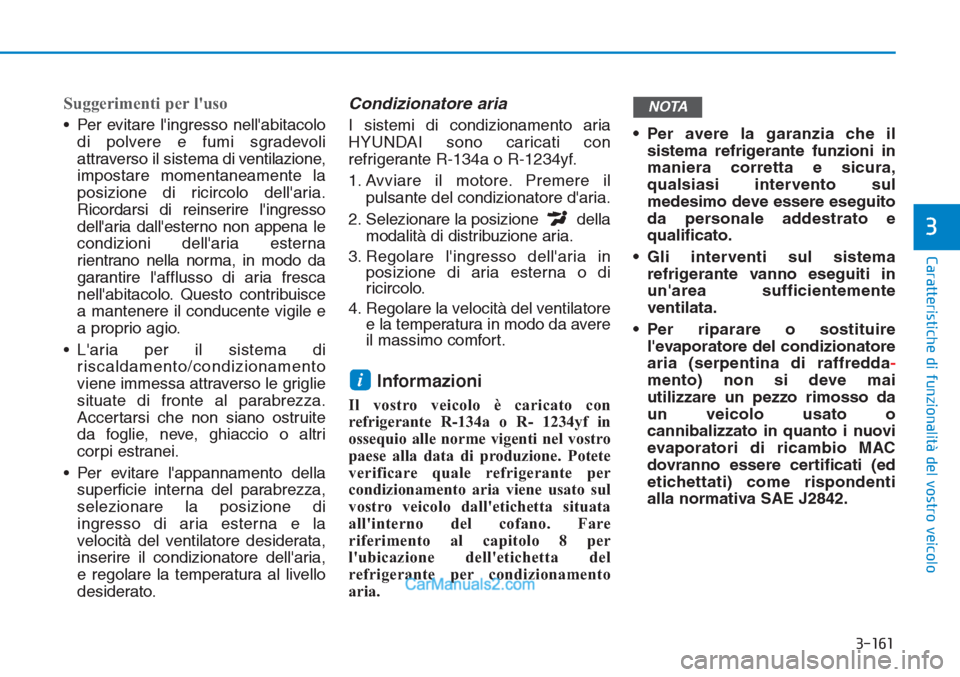

Suggerimenti per l'uso
• Per evitare l'ingresso nell'abitacolo
di polvere e fumi sgradevoli
attraverso il sistema di ventilazione,
impostare momentaneamente la
posizione di ricircolo dell'aria.
Ricordarsi di reinserire l'ingresso
dell'aria dall'esterno non appena le
condizioni dell'aria esterna
rientrano nella norma, in modo da
garantire l'afflusso di aria fresca
nell'abitacolo. Questo contribuisce
a mantenere il conducente vigile e
a proprio agio.
• L'aria per il sistema di
riscaldamento/condizionamento
viene immessa attraverso le griglie
situate di fronte al parabrezza.
Accertarsi che non siano ostruite
da foglie, neve, ghiaccio o altri
corpi estranei.
• Per evitare l'appannamento della
superficie interna del parabrezza,
selezionare la posizione di
ingresso di aria esterna e la
velocità del ventilatore desiderata,
inserire il condizionatore dell'aria,
e regolare la temperatura al livello
desiderato.
Condizionatore aria
I sistemi di condizionamento aria
HYUNDAI sono caricati con
refrigerante R-134a o R-1234yf.
1. Avviare il motore. Premere il
pulsante del condizionatore d'aria.
2. Selezionare la posizione della
modalità di distribuzione aria.
3. Regolare l'ingresso dell'aria in
posizione di aria esterna o di
ricircolo.
4. Regolare la velocità del ventilatore
e la temperatura in modo da avere
il massimo comfort.
Informazioni
Il vostro veicolo è caricato con
refrigerante R-134a o R- 1234yf in
ossequio alle norme vigenti nel vostro
paese alla data di produzione. Potete
verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano. Fare
riferimento al capitolo 8 per
l'ubicazione dell'etichetta del
refrigerante per condizionamento
aria.• Per avere la garanzia che il
sistema refrigerante funzioni in
maniera corretta e sicura,
qualsiasi intervento sul
medesimo deve essere eseguito
da personale addestrato e
qualificato.
• Gli interventi sul sistema
refrigerante vanno eseguiti in
un'area sufficientemente
ventilata.
• Per riparare o sostituire
l'evaporatore del condizionatore
aria (serpentina di raffredda-
mento) non si deve mai
utilizzare un pezzo rimosso da
un veicolo usato o
cannibalizzato in quanto i nuovi
evaporatori di ricambio MAC
dovranno essere certificati (ed
etichettati) come rispondenti
alla normativa SAE J2842.
NOTA
i

3-162
Caratteristiche di funzionalità del vostro veicolo

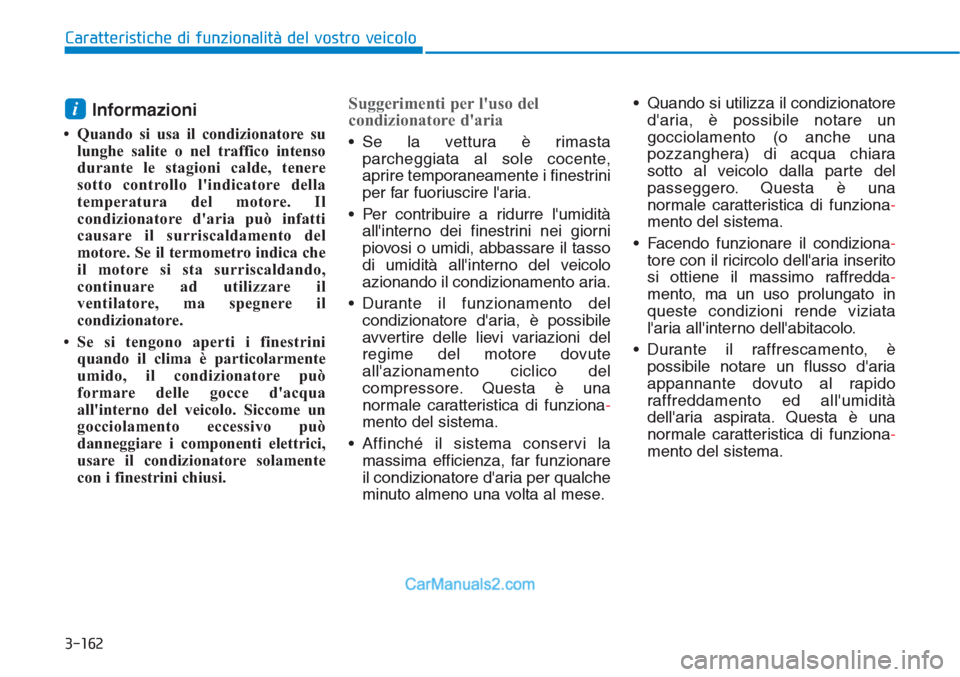

Informazioni
• Quando si usa il condizionatore su
lunghe salite o nel traffico intenso
durante le stagioni calde, tenere
sotto controllo l'indicatore della
temperatura del motore. Il
condizionatore d'aria può infatti
causare il surriscaldamento del
motore. Se il termometro indica che
il motore si sta surriscaldando,
continuare ad utilizzare il
ventilatore, ma spegnere il
condizionatore.
• Se si tengono aperti i finestrini
quando il clima è particolarmente
umido, il condizionatore può
formare delle gocce d'acqua
all'interno del veicolo. Siccome un
gocciolamento eccessivo può
danneggiare i componenti elettrici,
usare il condizionatore solamente
con i finestrini chiusi.
Suggerimenti per l'uso del
condizionatore d'aria
• Se la vettura è rimasta
parcheggiata al sole cocente,
aprire temporaneamente i finestrini
per far fuoriuscire l'aria.
• Per contribuire a ridurre l'umidità
all'interno dei finestrini nei giorni
piovosi o umidi, abbassare il tasso
di umidità all'interno del veicolo
azionando il condizionamento aria.
• Durante il funzionamento del
condizionatore d'aria, è possibile
avvertire delle lievi variazioni del
regime del motore dovute
all'azionamento ciclico del
compressore. Questa è una
normale caratteristica di funziona-
mento del sistema.
• Affinché il sistema conservi la
massima efficienza, far funzionare
il condizionatore d'aria per qualche
minuto almeno una volta al mese.• Quando si utilizza il condizionatore
d'aria, è possibile notare un
gocciolamento (o anche una
pozzanghera) di acqua chiara
sotto al veicolo dalla parte del
passeggero. Questa è una
normale caratteristica di funziona-
mento del sistema.
• Facendo funzionare il condiziona-
tore con il ricircolo dell'aria inserito
si ottiene il massimo raffredda-
mento, ma un uso prolungato in
queste condizioni rende viziata
l'aria all'interno dell'abitacolo.
• Durante il raffrescamento, è
possibile notare un flusso d'aria
appannante dovuto al rapido
raffreddamento ed all'umidità
dell'aria aspirata. Questa è una
normale caratteristica di funziona-
mento del sistema.
i

3-163
Caratteristiche di funzionalità del vostro veicolo
3

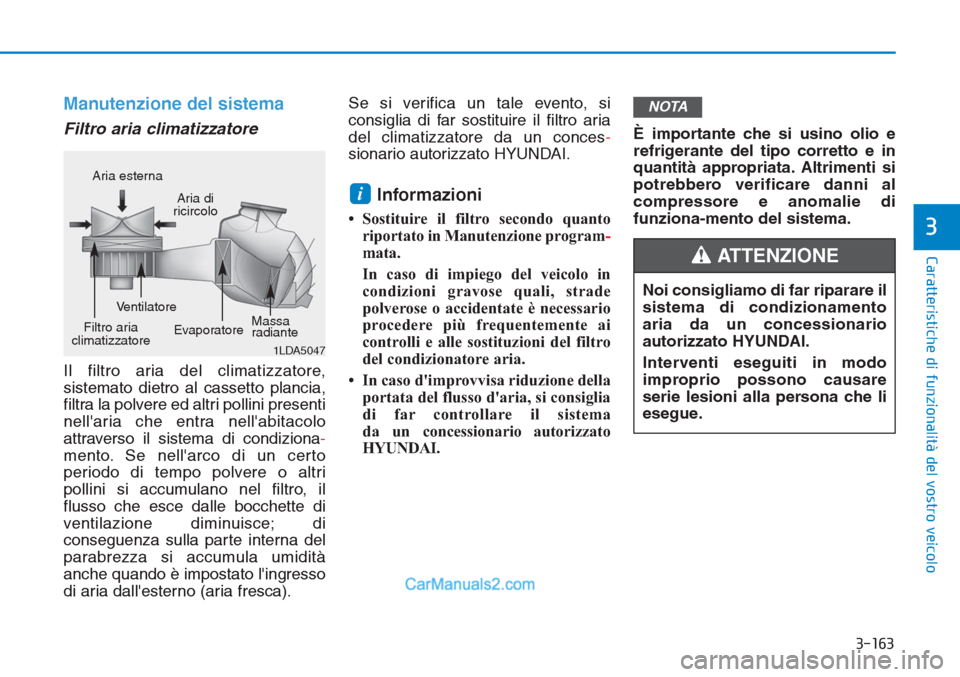

Manutenzione del sistema
Filtro aria climatizzatore
Il filtro aria del climatizzatore,
sistemato dietro al cassetto plancia,
filtra la polvere ed altri pollini presenti
nell'aria che entra nell'abitacolo
attraverso il sistema di condiziona-
mento. Se nell'arco di un certo
periodo di tempo polvere o altri
pollini si accumulano nel filtro, il
flusso che esce dalle bocchette di
ventilazione diminuisce; di
conseguenza sulla parte interna del
parabrezza si accumula umidità
anche quando è impostato l'ingresso
di aria dall'esterno (aria fresca).Se si verifica un tale evento, si
consiglia di far sostituire il filtro aria
del climatizzatore da un conces-
sionario autorizzato HYUNDAI.
Informazioni
• Sostituire il filtro secondo quanto
riportato in Manutenzione program-
mata.
In caso di impiego del veicolo in
condizioni gravose quali, strade
polverose o accidentate è necessario
procedere più frequentemente ai
controlli e alle sostituzioni del filtro
del condizionatore aria.
• In caso d'improvvisa riduzione della
portata del flusso d'aria, si consiglia
di far controllare il sistema
da un concessionario autorizzato
HYUNDAI.È importante che si usino olio e
refrigerante del tipo corretto e in
quantità appropriata. Altrimenti si
potrebbero verificare danni al
compressore e anomalie di
funziona-mento del sistema.
NOTA
i
1LDA5047
Aria esterna
Aria di
ricircolo
Filtro aria
climatizzatoreVentilatore
EvaporatoreMassa
radiante
Noi consigliamo di far riparare il
sistema di condizionamento
aria da un concessionario
autorizzato HYUNDAI.
Interventi eseguiti in modo
improprio possono causare
serie lesioni alla persona che li
esegue.
ATTENZIONE

3-164
Caratteristiche di funzionalità del vostro veicolo

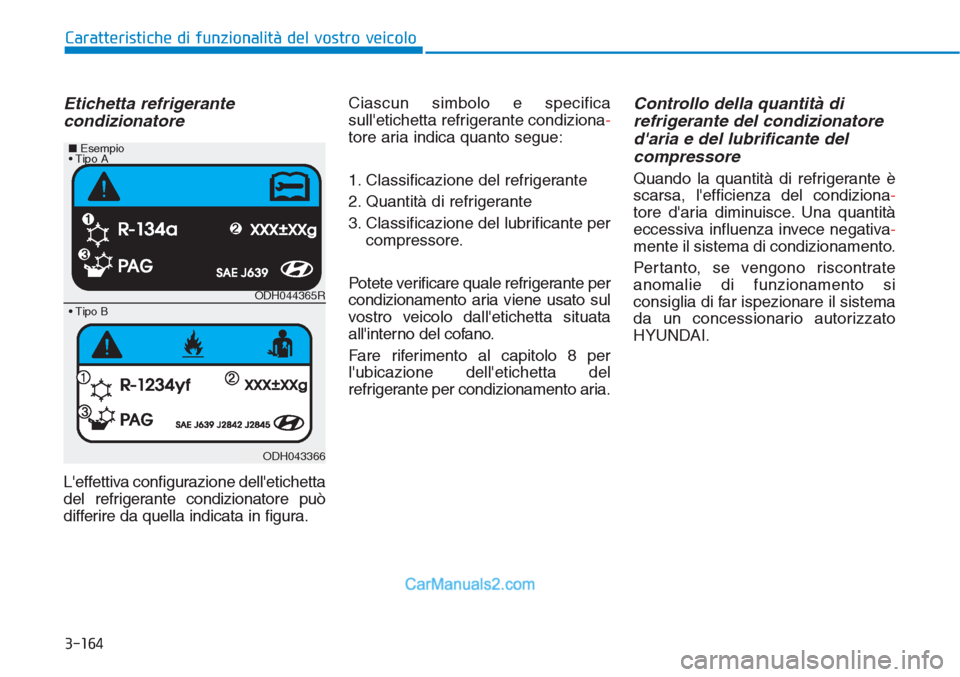

Etichetta refrigerante
condizionatore
L'effettiva configurazione dell'etichetta
del refrigerante condizionatore può
differire da quella indicata in figura.Ciascun simbolo e specifica
sull'etichetta refrigerante condiziona-
tore aria indica quanto segue:
1. Classificazione del refrigerante
2. Quantità di refrigerante
3. Classificazione del lubrificante per
compressore.
Potete verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano.
Fare riferimento al capitolo 8 per
l'ubicazione dell'etichetta del
refrigerante per condizionamento aria.
Controllo della quantità di
refrigerante del condizionatore
d'aria e del lubrificante del
compressore
Quando la quantità di refrigerante è
scarsa, l'efficienza del condiziona-
tore d'aria diminuisce. Una quantità
eccessiva influenza invece negativa-
mente il sistema di condizionamento.
Pertanto, se vengono riscontrate
anomalie di funzionamento si
consiglia di far ispezionare il sistema
da un concessionario autorizzato
HYUNDAI.
ODH044365R
ODH043366 ■Esempio
• Tipo B
• Tipo A

3-165
Caratteristiche di funzionalità del vostro veicolo
3

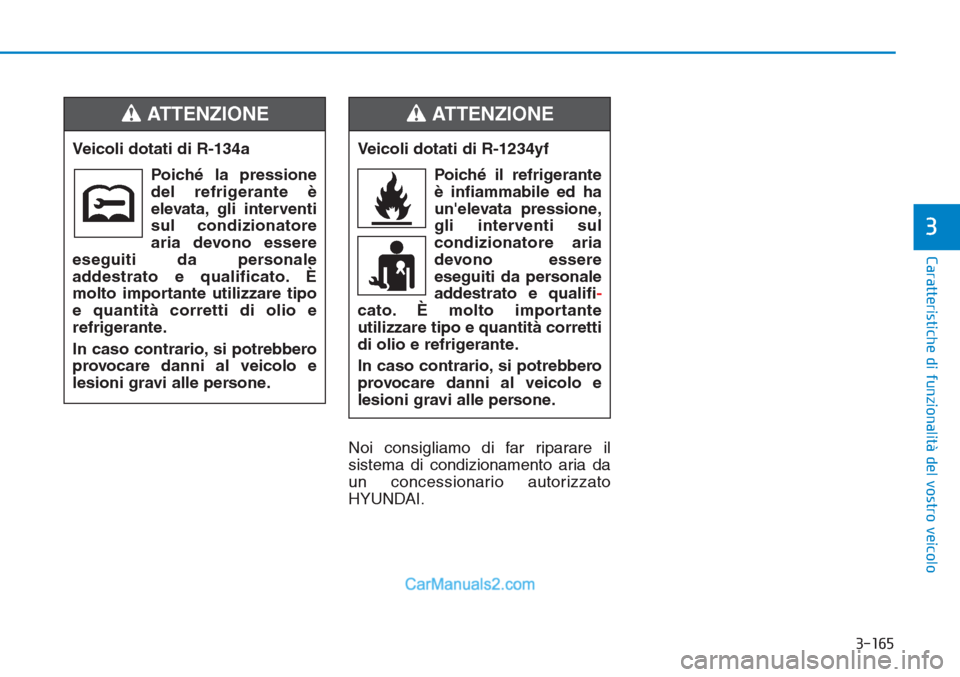

Noi consigliamo di far riparare il
sistema di condizionamento aria da
un concessionario autorizzato
HYUNDAI. Veicoli dotati di R-134a
Poiché la pressione
del refrigerante è
elevata, gli interventi
sul condizionatore
aria devono essere
eseguiti da personale
addestrato e qualificato. È
molto importante utilizzare tipo
e quantità corretti di olio e
refrigerante.
In caso contrario, si potrebbero
provocare danni al veicolo e
lesioni gravi alle persone.
ATTENZIONE
Veicoli dotati di R-1234yf
Poiché il refrigerante
è infiammabile ed ha
un'elevata pressione,
gli interventi sul
condizionatore aria
devono essere
eseguiti da personale
addestrato e qualifi-
cato. È molto importante
utilizzare tipo e quantità corretti
di olio e refrigerante.
In caso contrario, si potrebbero
provocare danni al veicolo e
lesioni gravi alle persone.
ATTENZIONE
