2019 Hyundai Tucson ESP

6-47
Pannenhilfe
6

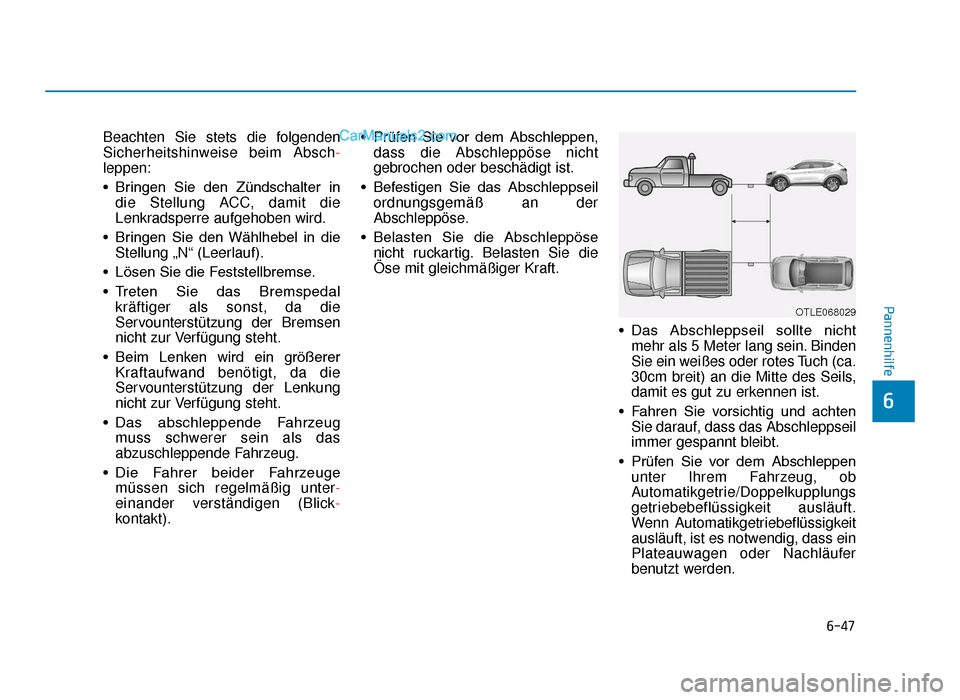

Beachten Sie stets die folgenden
Sicherheitshinweise beim Absch-
leppen:
• Bringen Sie den Zündschalter in die Stellung ACC, damit die
Lenkradsperre aufgehoben wird.
• Bringen Sie den Wählhebel in die Stellung „N“ (Leerlauf).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal kräftiger als sonst, da die
Servounterstützung der Bremsen
nicht zur Verfügung steht.
• Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung
nicht zur Verfügung steht.
• Das abschleppende Fahrzeug muss schwerer sein als das
abzuschleppende Fahrzeug.
• Die Fahrer beider Fahrzeuge müssen sich regelmäßig unter-
einander verständigen (Blick -
kontakt). • Prüfen Sie vor dem Abschleppen,
dass die Abschleppöse nicht
gebrochen oder beschädigt ist.
• Befestigen Sie das Abschleppseil ordnungsgemäß an der
Abschleppöse.
• Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die
Öse mit gleichmäßiger Kraft.
• Das Abschleppseil sollte nichtmehr als 5 Meter lang sein. Binden
Sie ein weißes oder rotes Tuch (ca.
30cm breit) an die Mitte des Seils,
damit es gut zu erkennen ist.
• Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil
immer gespannt bleibt.
• Prüfen Sie vor dem Abschleppen unter Ihrem Fahrzeug, ob
Automatikgetrie/Doppelkupplungs
getriebebeflüssigkeit ausläuft.
Wenn Automatikgetriebeflüssigkeit
ausläuft, ist es notwendig, dass ein
Plateauwagen oder Nachläufer
benutzt werden.
OTLE068029
TLe GER 6.qxp 08.05.2018 10:53 Page 47

7-70
Wartung

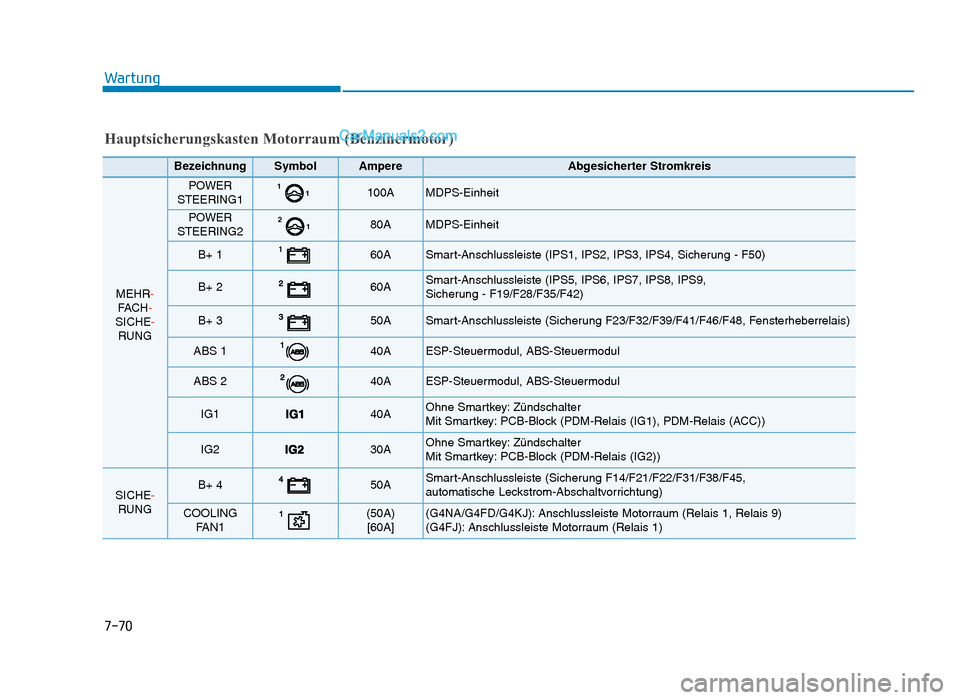

Hauptsicherungskasten Motorraum (Benzinermotor)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
MEHR-FAC H -
SICHE- RUNG
POWER
STEERING111100AMDPS-Einheit
POWER
STEERING21280AMDPS-Einheit
B+ 1 60A Smart-Anschlussleiste (IPS1, IPS2, IPS3, IPS4, Sicherung - F50)
B+ 2 60A Smart-Anschlussleiste (IPS5, IPS6, IPS7, IPS8, IPS9,
Sicherung - F19/F28/F35/F42)
B+ 3 50A Smart-Anschlussleiste (Sicherung F23/F32/F39/F41/F46/F48, Fensterheberrelais)
ABS 1 40A ESP-Steuermodul, ABS-Steuermodul
ABS 2 40A ESP-Steuermodul, ABS-Steuermodul
IG1 40A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG1), PDM-Relais (ACC))
IG2 30A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG2))
SICHE- RUNGB+ 4 50A Smart-Anschlussleiste (Sicherung F14/F21/F22/F31/F38/F45,
automatische Leckstrom-Abschaltvorrichtung)
COOLING FAN1(50A)[60A](G4NA/G4FD/G4KJ): Anschlussleiste Motorraum (Relais 1, Relais 9)
(G4FJ): Anschlussleiste Motorraum (Relais 1)
TLe GER 7.qxp 6/4/2018 8:41 PM Page 70

7-72
Wartung

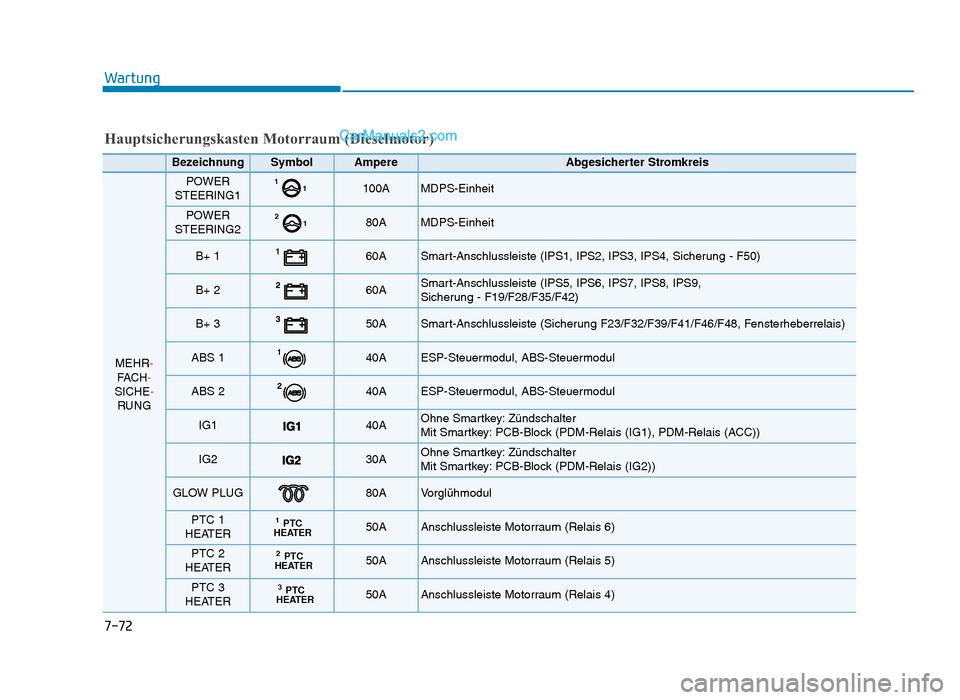

Hauptsicherungskasten Motorraum (Dieselmotor)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
MEHR-FAC H -
SICHE- RUNG
POWER
STEERING111100AMDPS-Einheit
POWER
STEERING21280AMDPS-Einheit
B+ 1 60A Smart-Anschlussleiste (IPS1, IPS2, IPS3, IPS4, Sicherung - F50)
B+ 2 60A Smart-Anschlussleiste (IPS5, IPS6, IPS7, IPS8, IPS9,
Sicherung - F19/F28/F35/F42)
B+ 3 50A Smart-Anschlussleiste (Sicherung F23/F32/F39/F41/F46/F48, Fensterheberrelais)
ABS 1 40A ESP-Steuermodul, ABS-Steuermodul
ABS 2 40A ESP-Steuermodul, ABS-Steuermodul
IG1 40A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG1), PDM-Relais (ACC))
IG2 30A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG2))
GLOW PLUG80AVorglühmodul
PTC 1
HEATERPTCHEATER150AAnschlussleiste Motorraum (Relais 6)
PTC 2
HEATERPTCHEATER250AAnschlussleiste Motorraum (Relais 5)
PTC 3
HEATERPTCHEATER350AAnschlussleiste Motorraum (Relais 4)
TLe GER 7.qxp 6/4/2018 8:41 PM Page 72

7-76
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
SENSOR 310A
G4NA/G4FD/G4KJ: Injektor 1/2/3/4 (G4NA), Anschlussleiste Motorraum (Relais 1, Relais 9)
G4FJ: RCV-Magnetventil, Unterdruckschalter Bremskraftverstärker, Anschlussleiste Motorraum (Relais 1, Relais 9)
D4HA/D4FE: Luftmassenmesser (D4HA), Ölpumpenmagnetventil (D4HA), Anschlussleiste Motorraum (Relais 1, Relais 9), VGT-Stellglied
(D4FE)
H/LP
WASHER20AAnschlussleiste Motorraum (Relais 12)
DEICER15A Anschlussleiste Motorraum (Relais 8)
FUEL
PUMP20A Anschlussleiste Motorraum (Relais 14)
MODULE 17,5A D4HA/D4FE: Vorglühmodul, Warnsensor Kraftstofffilter, Anschlussleiste
Motorraum (Relais 10)
B/ALARM HORN10A Anschlussleiste Motorraum (Relais 7)
ACTIVEHOOD10AG4FD/G4FJ/D4HA/D4FE: Steuergerät Sicherheitsmotorhaube
ABS 310A ABS-Steuermodul, ESP-Steuermodul
Hauptsicherungskasten Motorraum (PCB-Block)
FUEL
PUMP
TLe GER 7.qxp 6/4/2018 8:42 PM Page 76

7-98
Wartung

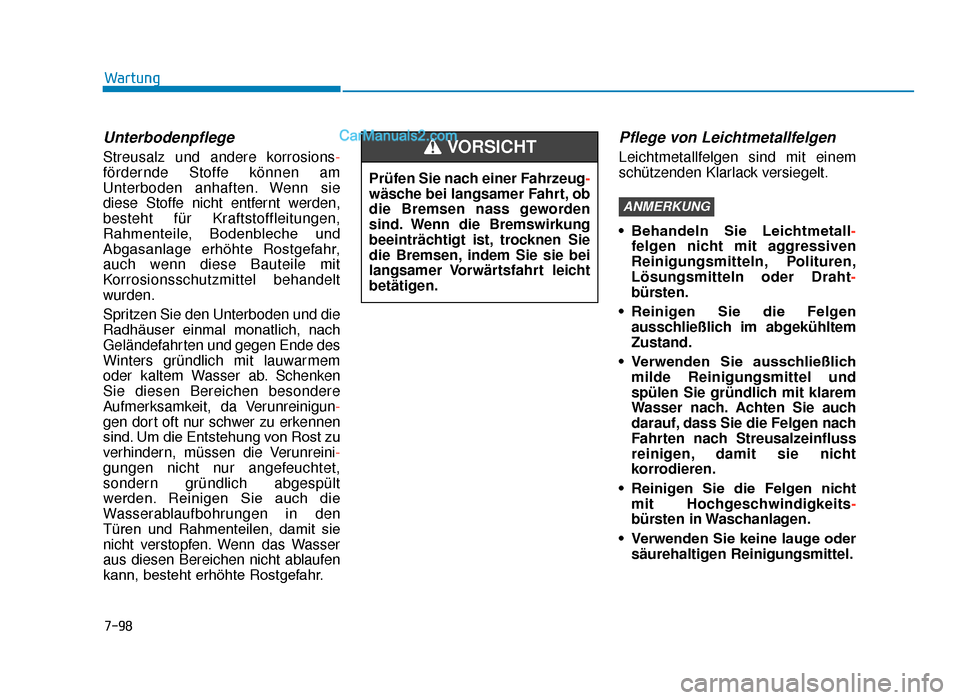

Unterbodenpflege
Streusalz und andere korrosions-
fördernde Stoffe können am
Unterboden anhaften. Wenn sie
diese Stoffe nicht entfernt werden,
besteht für Kraftstoffleitungen,
Rahmenteile, Bodenbleche und
Abgasanlage erhöhte Rostgefahr,
auch wenn diese Bauteile mit
Korrosionsschutzmittel behandelt
wurden.
Spritzen Sie den Unterboden und die
Radhäuser einmal monatlich, nach
Geländefahrten und gegen Ende des
Winters gründlich mit lauwarmem
oder kaltem Wasser ab. Schenken
Sie diesen Bereichen besondere
Aufmerksamkeit, da Verunreinigun -
gen dort oft nur schwer zu erkennen
sind. Um die Entstehung von Rost zu
verhindern, müssen die Verunreini -
gungen nicht nur angefeuchtet,
sondern gründlich abgespült
werden. Reinigen Sie auch die
Wasserablaufbohrungen in den
Türen und Rahmenteilen, damit sie
nicht verstopfen. Wenn das Wasser
aus diesen Bereichen nicht ablaufen
kann, besteht erhöhte Rostgefahr.
Pflege von Leichtmetallfelgen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
• Behandeln Sie Leichtmetall- felgen nicht mit aggressiven
Reinigungsmitteln, Polituren,
Lösungsmitteln oder Draht-
bürsten.
• Reinigen Sie die Felgen ausschließlich im abgekühltem
Zustand.
• Verwenden Sie ausschließlich milde Reinigungsmittel und
spülen Sie gründlich mit klarem
Wasser nach. Achten Sie auch
darauf, dass Sie die Felgen nach
Fahrten nach Streusalzeinfluss
reinigen, damit sie nicht
korrodieren.
• Reinigen Sie die Felgen nicht mit Hochgeschwindigkeits -
bürsten in Waschanlagen.
• Verwenden Sie keine lauge oder säurehaltigen Reinigungsmittel.
ANMERKUNG
Prüfen Sie nach einer Fahrzeug -
wäsche bei langsamer Fahrt, ob
die Bremsen nass geworden
sind. Wenn die Bremswirkung
beeinträchtigt ist, trocknen Sie
die Bremsen, indem Sie sie bei
langsamer Vorwärtsfahrt leicht
betätigen.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:44 PM Page 98

7-106
Wartung

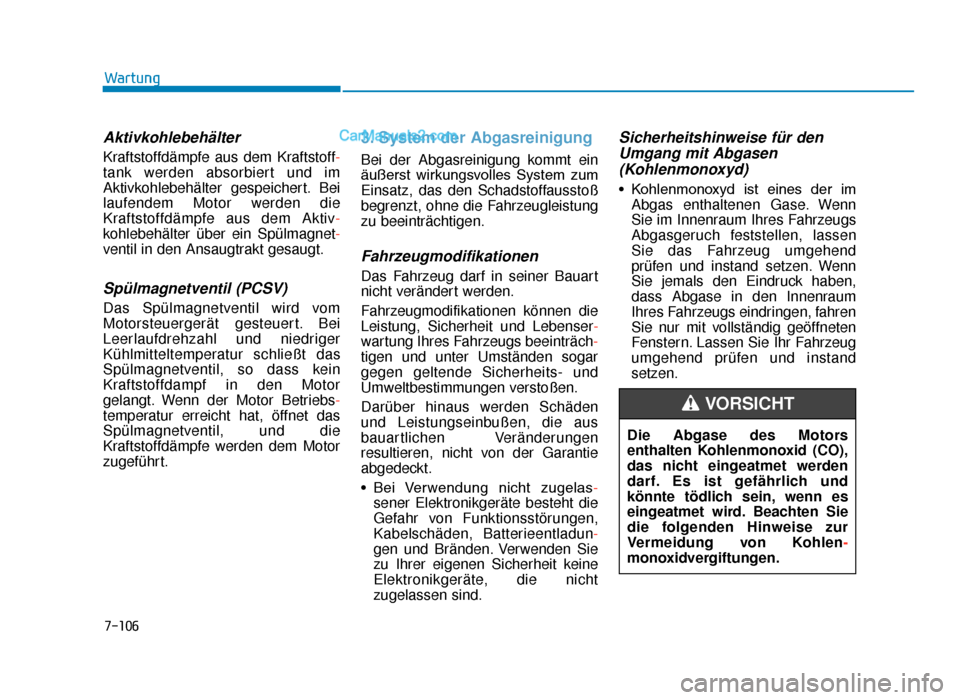

Aktivkohlebehälter
Kraftstoffdämpfe aus dem Kraftstoff-
tank werden absorbiert und im
Aktivkohlebehälter gespeichert. Bei
laufendem Motor werden die
Kraftstoffdämpfe aus dem Aktiv-
kohlebehälter über ein Spülmagnet-
ventil in den Ansaugtrakt gesaugt.
Spülmagnetventil (PCSV)
Das Spülmagnetventil wird vom
Motorsteuergerät gesteuert. Bei
Leerlaufdrehzahl und niedriger
Kühlmitteltemperatur schließt das
Spülmagnetventil, so dass kein
Kraftstoffdampf in den Motor
gelangt. Wenn der Motor Betriebs -
temperatur erreicht hat, öffnet das
Spülmagnetventil, und die
Kraftstoffdämpfe werden dem Motor
zugeführt.
3. System der Abgasreinigung
Bei der Abgasreinigung kommt ein
äußerst wirkungsvolles System zum
Einsatz, das den Schadstoffausstoß
begrenzt, ohne die Fahrzeugleistung
zu beeinträchtigen.
Fahrzeugmodifikationen
Das Fahrzeug darf in seiner Bauart
nicht verändert werden.
Fahrzeugmodifikationen können die
Leistung, Sicherheit und Lebenser-
wartung Ihres Fahrzeugs beeinträch -
tigen und unter Umständen sogar
gegen geltende Sicherheits- und
Umweltbestimmungen verstoßen.
Darüber hinaus werden Schäden
und Leistungseinbußen, die aus
bauartlichen Veränderungen
resultieren, nicht von der Garantie
abgedeckt.
• Bei Verwendung nicht zugelas- sener Elektronikgeräte besteht die
Gefahr von Funktionsstörungen,
Kabelschäden, Batterieentladun -
gen und Bränden. Verwenden Sie
zu Ihrer eigenen Sicherheit keine
Elektronikgeräte, die nicht
zugelassen sind.
Sicherheitshinweise für den Umgang mit Abgasen(Kohlenmonoxyd)
• Kohlenmonoxyd ist eines der im
Abgas enthaltenen Gase. Wenn
Sie im Innenraum Ihres Fahrzeugs
Abgasgeruch feststellen, lassen
Sie das Fahrzeug umgehend
prüfen und instand setzen. Wenn
Sie jemals den Eindruck haben,
dass Abgase in den Innenraum
Ihres Fahrzeugs eindringen, fahren
Sie nur mit vollständig geöffneten
Fenstern. Lassen Sie Ihr Fahrzeug
umgehend prüfen und instand
setzen.
Die Abgase des Motors
enthalten Kohlenmonoxid (CO),
das nicht eingeatmet werden
darf. Es ist gefährlich und
könnte tödlich sein, wenn es
eingeatmet wird. Beachten Sie
die folgenden Hinweise zur
Vermeidung von Kohlen-
monoxidvergiftungen.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:44 PM Page 106

8-11
8
Technische Daten & Verbraucherinformationen

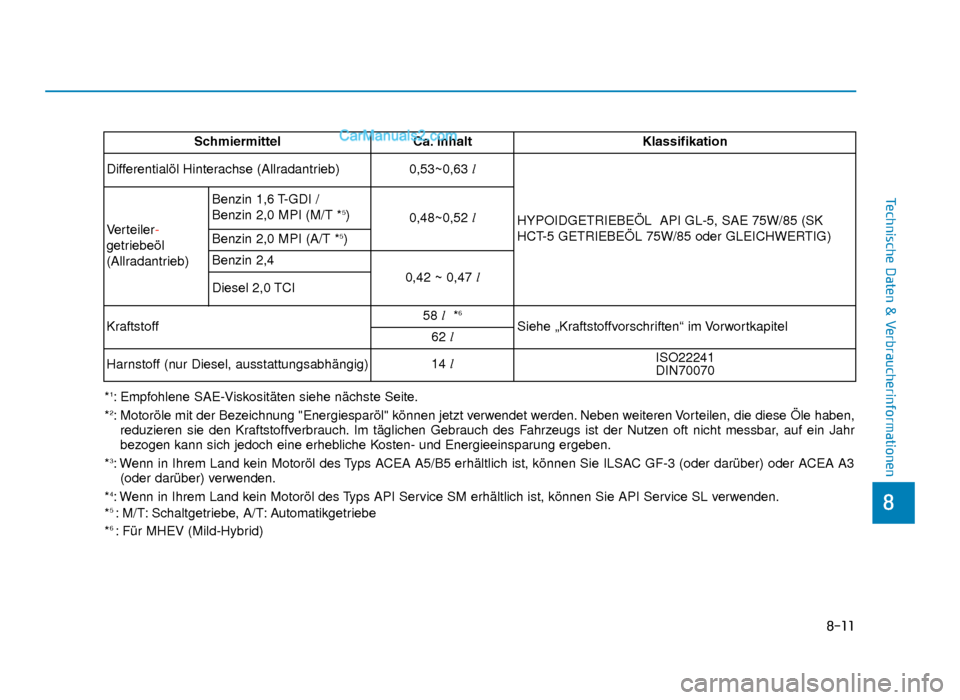

SchmiermittelCa. Inhalt Klassifikation
Differentialöl Hinterachse (Allradantrieb) 0,53~0,63
l
HYPOIDGETRIEBEÖL API GL-5, SAE 75W/85 (SK
HCT-5 GETRIEBEÖL 75W/85 oder GLEICHWERTIG)
Verteiler-
getriebeöl
(Allradantrieb) Benzin 1,6 T-GDI /
Benzin 2,0 MPI (M/T *
5)
0,48~0,52l
Benzin 2,0 MPI (A/T *
5)
Benzin 2,4 0,42 ~ 0,47l
Diesel 2,0 TCI
Kraftstoff 58
l*
6
Siehe „Kraftstoffvorschriften“ im Vorwortkapitel
62 l
Harnstoff (nur Diesel, ausstattungsabhängig) 14
l ISO22241
DIN70070
*1: Empfohlene SAE-Viskositäten siehe nächste Seite.
*2: Motoröle mit der Bezeichnung "Energiesparöl" können jetzt verwendet werden. Neben weiteren Vorteilen, die diese Öle haben, reduzieren sie den Kraftstoffverbrauch. Im täglichen Gebrauch des Fahrzeugs ist der Nutzen oft nicht messbar, auf ein Jahr
bezogen kann sich jedoch eine erhebliche Kosten- und Energieeinsparung ergeben.
*
3: Wenn in Ihrem Land kein Motoröl des Typs ACEA A5/B5 erhältlich ist, können Sie ILSAC GF-3 (oder darüber) oder ACEA A3 (oder darüber) verwenden.
*
4: Wenn in Ihrem Land kein Motoröl des Typs API Service SM erhältlich ist, können Sie API Service SL verwenden.
*5 : M/T: Schaltgetriebe, A/T: Automatikgetriebe
*6 : Für MHEV (Mild-Hybrid)
TLe GER 8.qxp 6/11/2018 4:36 PM Page 11

I-8

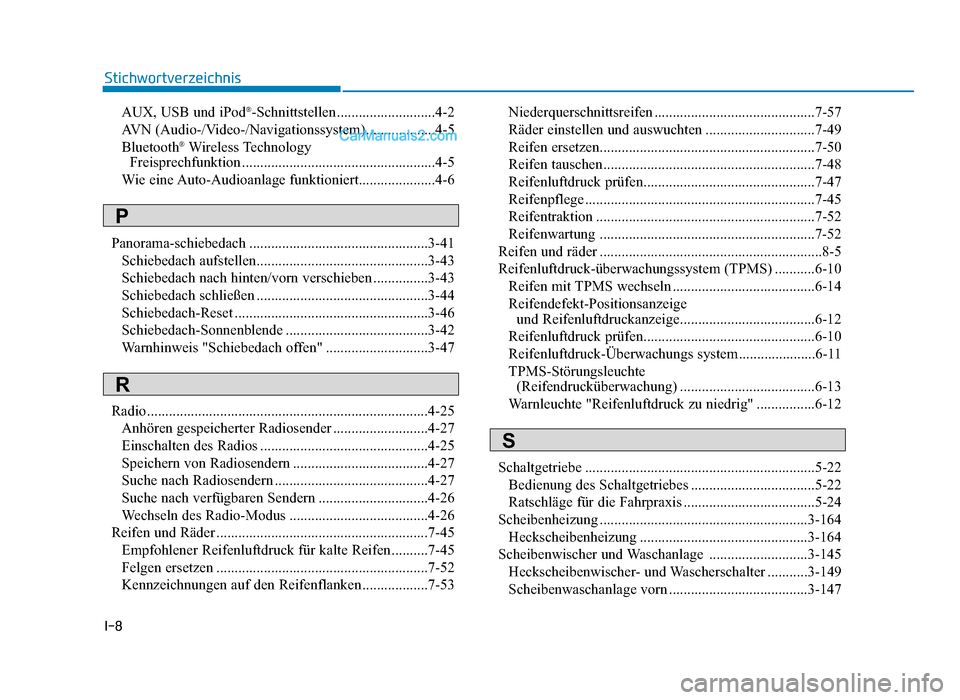

StichwortverzeichnisAUX, USB und iPod
®-Schnittstellen ...........................4-2
AVN (Audio-/Video-/Navigationssystem)...................4-5
Bluetooth
®Wireless Technology
Freisprechfunktion .....................................................4-5
Wie eine Auto-Audioanlage funktioniert.....................4-6
Panorama-schiebedach .................................................3-41 Schiebedach aufstellen...............................................3-43
Schiebedach nach hinten/vorn verschieben ...............3-43
Schiebedach schließen ...............................................3-44
Schiebedach-Reset .....................................................3-46
Schiebedach-Sonnenblende .......................................3-42
Warnhinweis "Schiebedach offen" ............................3-47
Radio ........................................................................\
.....4-25 Anhören gespeicherter Radiosender ..........................4-27
Einschalten des Radios ..............................................4-25
Speichern von Radiosendern .....................................4-27
Suche nach Radiosendern ..........................................4-27
Suche nach verfügbaren Sendern ..............................4-26
Wechseln des Radio-Modus ......................................4-26
Reifen und Räder ..........................................................7-45 Empfohlener Reifenluftdruck für kalte Reifen ..........7-45
Felgen ersetzen ..........................................................7-52
Kennzeichnungen auf den Reifenflanken ..................7-53 Niederquerschnittsreifen ............................................7-57
Räder einstellen und auswuchten ..............................7-49
Reifen ersetzen...........................................................7-50
Reifen tauschen..........................................................7-48
Reifenluftdruck prüfen...............................................7-47
Reifenpflege ...............................................................7-45
Reifentraktion ............................................................7-52
Reifenwartung ...........................................................7-52
Reifen und räder .............................................................8-5
Reifenluftdruck-überwachungssystem (TPMS) ...........6-10 Reifen mit TPMS wechseln .......................................6-14
Reifendefekt-Positionsanzeige und Reifenluftdruckanzeige.....................................6-12
Reifenluftdruck prüfen...............................................6-10
Reifenluftdruck-Überwachungs system .....................6-11
TPMS-Störungsleuchte (Reifendrucküberwachung) .....................................6-13
Warnleuchte "Reifenluftdruck zu niedrig" ................6-12
Schaltgetriebe ...............................................................5-22 Bedienung des Schaltgetriebes ..................................5-22
Ratschläge für die Fahrpraxis ....................................5-24
Scheibenheizung .........................................................3-164 Heckscheibenheizung ..............................................3-164
Scheibenwischer und Waschanlage ...........................3-145 Heckscheibenwischer- und Wascherschalter ...........3-149
Scheibenwaschanlage vorn ......................................3-147
S
P
R
TLe GER Index.qxp 6/5/2018 4:21 PM Page 8
