Wartung
Einheit: mm

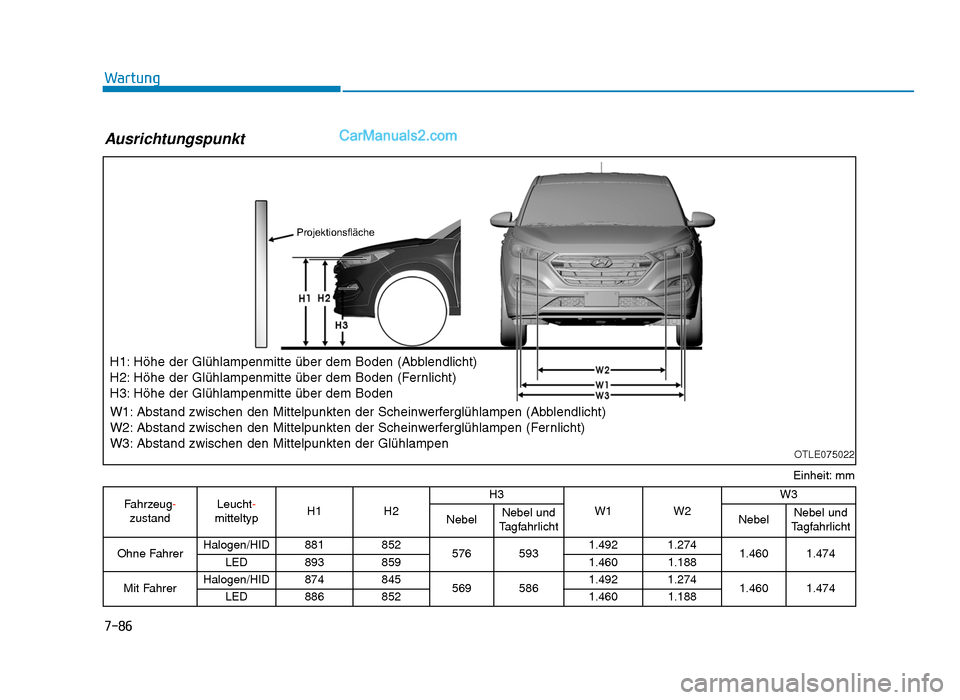

Ausrichtungspunkt
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers
OTLE075022
Projektionsfläche
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen
Fahrzeug-zustand Leucht-
mitteltyp H1
H2 H3
W1W2 W3
Nebel Nebel und
Tagfahrlicht NebelNebel und
Tagfahrlicht
Ohne Fahrer Halogen/HID 881 852
576 5931.492 1.274
1.460 1.474
LED 893 859 1.460 1.188
Mit Fahrer Halogen/HID 874 845
569 5861.492 1.274
1.460 1.474
LED 886 852 1.460 1.188
