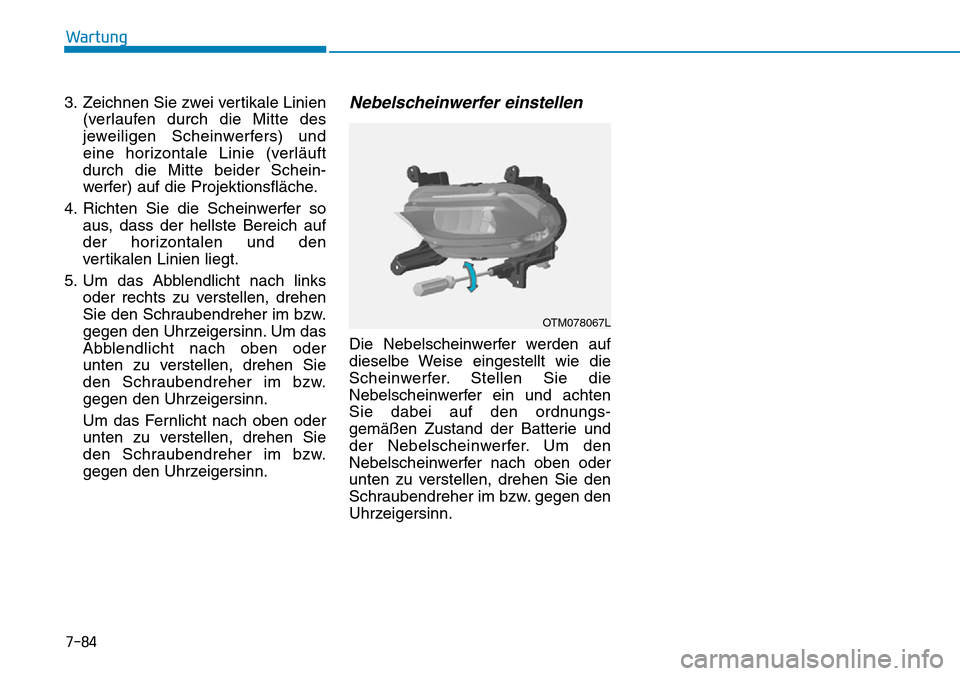

7-84
Wartung
3. Zeichnen Sie zwei vertikale Linien
(verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und
eine horizontale Linie (verläuft
durch die Mitte beider Schein-
werfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so
aus, dass der hellste Bereich auf
der horizontalen und den
vertikalen Linien liegt.
5. Um das Abblendlicht nach links
oder rechts zu verstellen, drehen
Sie den Schraubendreher im bzw.
gegen den Uhrzeigersinn. Um das
Abblendlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Um das Fernlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Nebelscheinwerfer einstellen
Die Nebelscheinwerfer werden auf
dieselbe Weise eingestellt wie die
Scheinwerfer. Stellen Sie die
Nebelscheinwerfer ein und achten
Sie dabei auf den ordnungs-
gemäßen Zustand der Batterie und
der Nebelscheinwerfer. Um den
Nebelscheinwerfer nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
OTM078067L

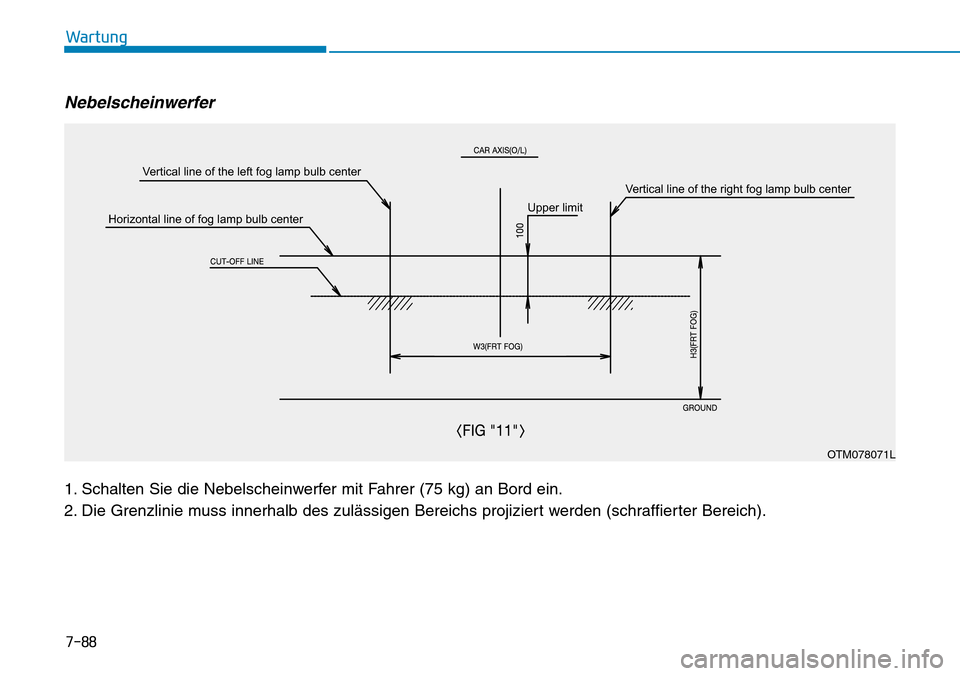

7-88
Wartung
Nebelscheinwerfer
1. Schalten Sie die Nebelscheinwerfer mit Fahrer (75 kg) an Bord ein.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).
Upper limit
Horizontal line of fog lamp bulb centerVertical line of the left fog lamp bulb center
Vertical line of the right fog lamp bulb center
OTM078071L
8
Technische Daten & Verbraucherinformationen

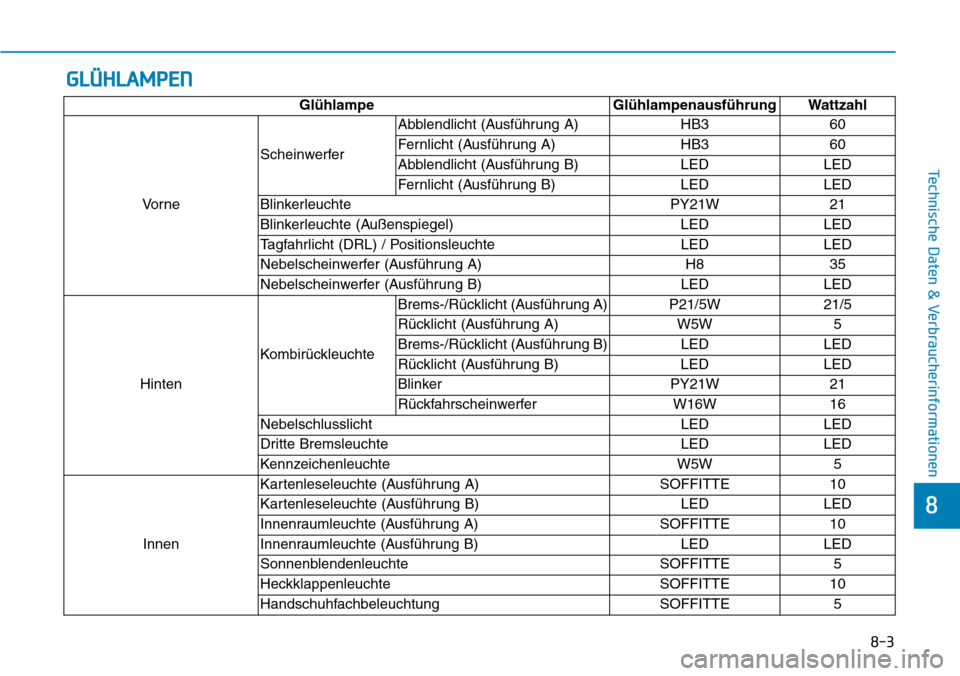

GLÜHLAMPEN
8-3 Glühlampe Glühlampenausführung Wattzahl
Vo r n eScheinwerferAbblendlicht (Ausführung A) HB3 60
Fernlicht (Ausführung A) HB3 60
Abblendlicht (Ausführung B) LED LED
Fernlicht (Ausführung B) LED LED
Blinkerleuchte PY21W 21
Blinkerleuchte (Außenspiegel) LED LED
Tagfahrlicht (DRL) / Positionsleuchte LED LED
Nebelscheinwerfer (Ausführung A) H8 35
Nebelscheinwerfer (Ausführung B) LED LED
HintenKombirückleuchteBrems-/Rücklicht (Ausführung A) P21/5W 21/5
Rücklicht (Ausführung A) W5W 5
Brems-/Rücklicht (Ausführung B) LED LED
Rücklicht (Ausführung B) LED LED
Blinker PY21W 21
Rückfahrscheinwerfer W16W 16
Nebelschlusslicht LED LED
Dritte Bremsleuchte LED LED
Kennzeichenleuchte W5W 5
InnenKartenleseleuchte (Ausführung A) SOFFITTE 10
Kartenleseleuchte (Ausführung B) LED LED
Innenraumleuchte (Ausführung A) SOFFITTE 10
Innenraumleuchte (Ausführung B) LED LED
Sonnenblendenleuchte SOFFITTE 5
Heckklappenleuchte SOFFITTE 10
Handschuhfachbeleuchtung SOFFITTE 5
