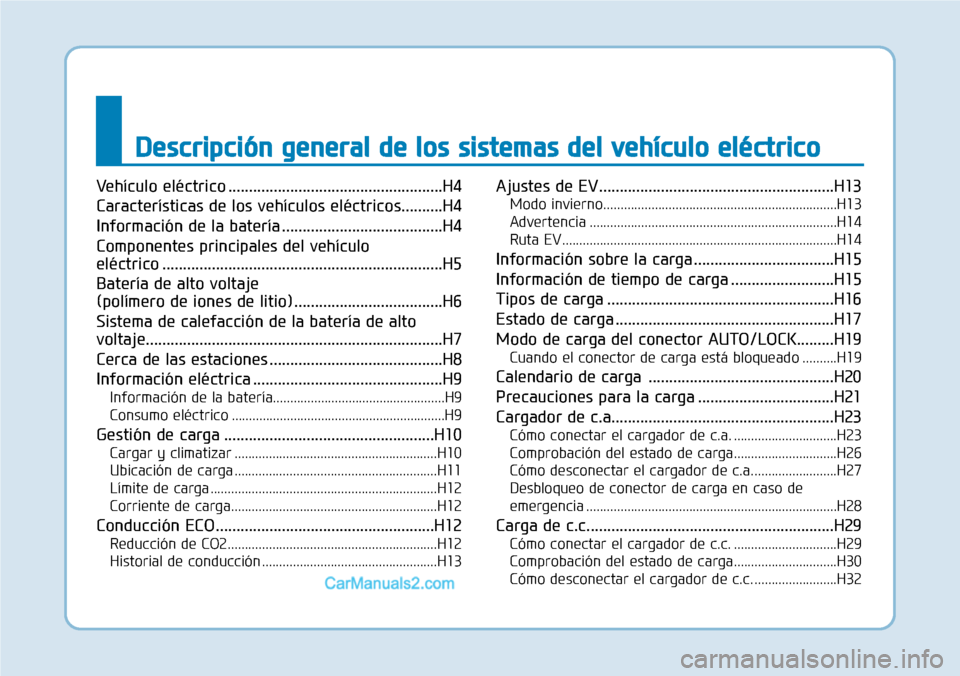

Descripción general de los sistemas del vehículo eléctrico
Vehículo eléctrico ....................................................H4
Características de los vehículos eléctricos..........H4
Información de la batería .......................................H4
Componentes principales del vehículo
eléctrico ....................................................................H5
Batería de alto voltaje
(polímero de iones de litio) ....................................H6
Sistema de calefacción de la batería de alto
voltaje........................................................................H7
Cerca de las estaciones ..........................................H8
Información eléctrica ..............................................H9
Información de la batería..................................................H9
Consumo eléctrico ..............................................................H9
Gestión de carga ...................................................H10
Cargar y climatizar ...........................................................H10
Ubicación de carga ...........................................................H11
Límite de carga ..................................................................H12
Corriente de carga............................................................H12
Conducción ECO.....................................................H12
Reducción de CO2.............................................................H12
Historial de conducción ...................................................H13
Ajustes de EV.........................................................H13
Modo invierno....................................................................H13
Advertencia ........................................................................H14
Ruta EV................................................................................H14
Información sobre la carga ..................................H15
Información de tiempo de carga .........................H15
Tipos de carga .......................................................H16
Estado de carga .....................................................H17
Modo de carga del conector AUTO/LOCK.........H19
Cuando el conector de carga está bloqueado ..........H19
Calendario de carga .............................................H20
Precauciones para la carga .................................H21
Cargador de c.a......................................................H23
Cómo conectar el cargador de c.a. ..............................H23
Comprobación del estado de carga..............................H26
Cómo desconectar el cargador de c.a.........................H27
Desbloqueo de conector de carga en caso de
emergencia .........................................................................H28
Carga de c.c............................................................H29
Cómo conectar el cargador de c.c. ..............................H29
Comprobación del estado de carga..............................H30
Cómo desconectar el cargador de c.c. ........................H32

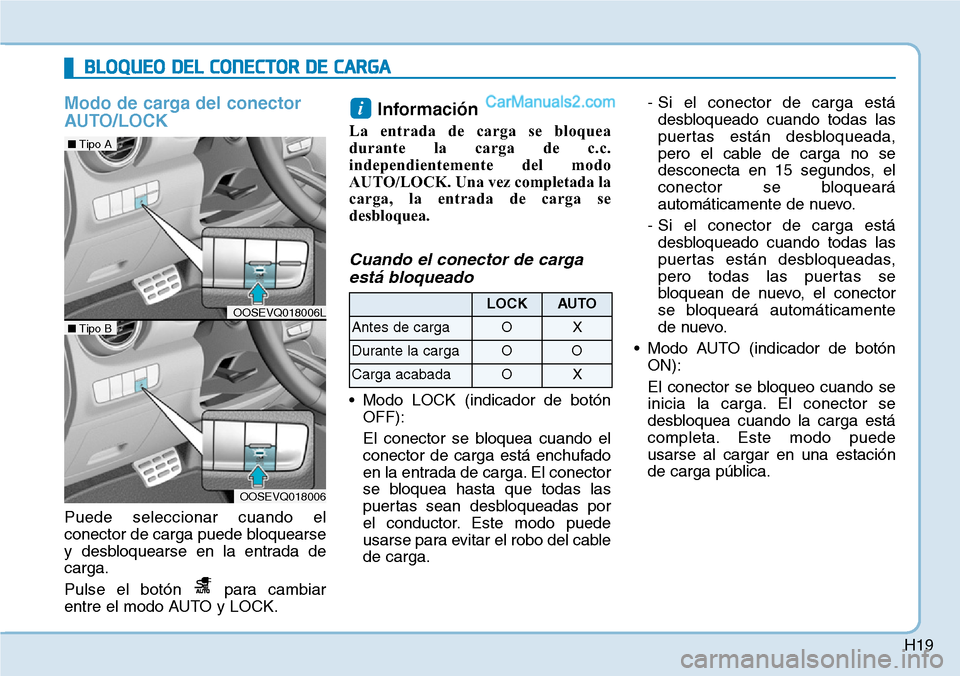

H19
Modo de carga del conector
AUTO/LOCK
Puede seleccionar cuando el
conector de carga puede bloquearse
y desbloquearse en la entrada de
carga.
Pulse el botón para cambiar
entre el modo AUTO y LOCK.
Información
La entrada de carga se bloquea
durante la carga de c.c.
independientemente del modo
AUTO/LOCK. Una vez completada la
carga, la entrada de carga se
desbloquea.
Cuando el conector de carga
está bloqueado
• Modo LOCK (indicador de botón
OFF):
El conector se bloquea cuando el
conector de carga está enchufado
en la entrada de carga. El conector
se bloquea hasta que todas las
puertas sean desbloqueadas por
el conductor. Este modo puede
usarse para evitar el robo del cable
de carga.- Si el conector de carga está
desbloqueado cuando todas las
puertas están desbloqueada,
pero el cable de carga no se
desconecta en 15 segundos, el
conector se bloqueará
automáticamente de nuevo.
- Si el conector de carga está
desbloqueado cuando todas las
puertas están desbloqueadas,
pero todas las puertas se
bloquean de nuevo, el conector
se bloqueará automáticamente
de nuevo.
• Modo AUTO (indicador de botón
ON):
El conector se bloqueo cuando se
inicia la carga. El conector se
desbloquea cuando la carga está
completa. Este modo puede
usarse al cargar en una estación
de carga pública.
i
BLOQUEO DEL CONECTOR DE CARGA
OOSEVQ018006L
■Tipo A
OOSEVQ018006
■Tipo B
LOCKAUTO
Antes de cargaOX
Durante la cargaOO
Carga acabadaOX

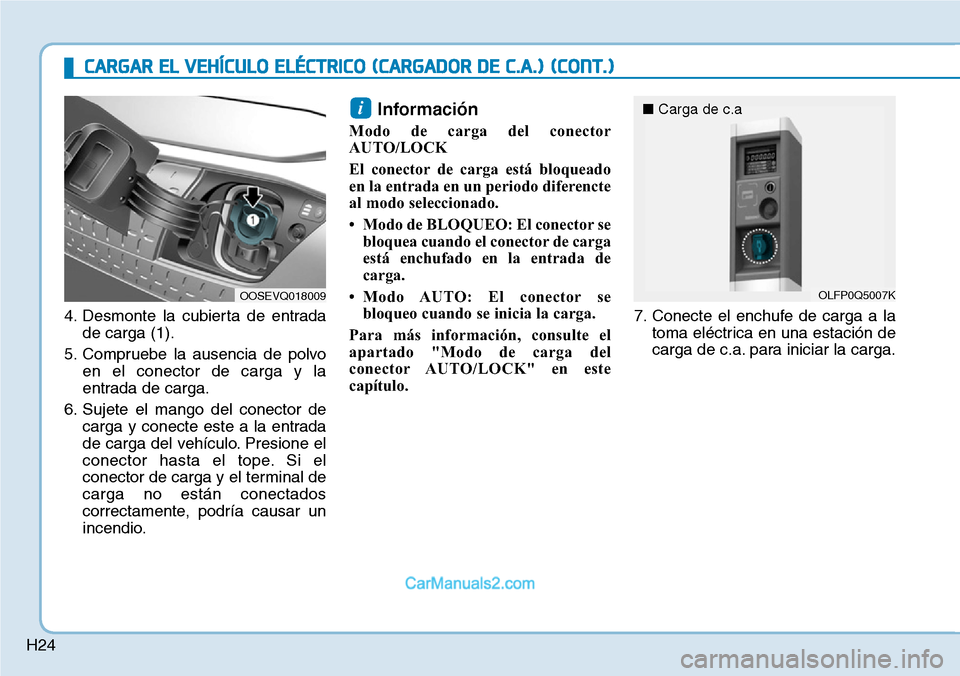

H24
4. Desmonte la cubierta de entrada
de carga (1).
5. Compruebe la ausencia de polvo
en el conector de carga y la
entrada de carga.
6. Sujete el mango del conector de
carga y conecte este a la entrada
de carga del vehículo. Presione el
conector hasta el tope. Si el
conector de carga y el terminal de
carga no están conectados
correctamente, podría causar un
incendio.
Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferencte
al modo seleccionado.
• Modo de BLOQUEO: El conector se
bloquea cuando el conector de carga
está enchufado en la entrada de
carga.
• Modo AUTO: El conector se
bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.7. Conecte el enchufe de carga a la
toma eléctrica en una estación de
carga de c.a. para iniciar la carga.
i
OOSEVQ018009OLFP0Q5007K
■ Carga de c.a
CARGAR EL VEHÍCULO ELÉCTRICO (CARGADOR DE C.A.) (CONT.)

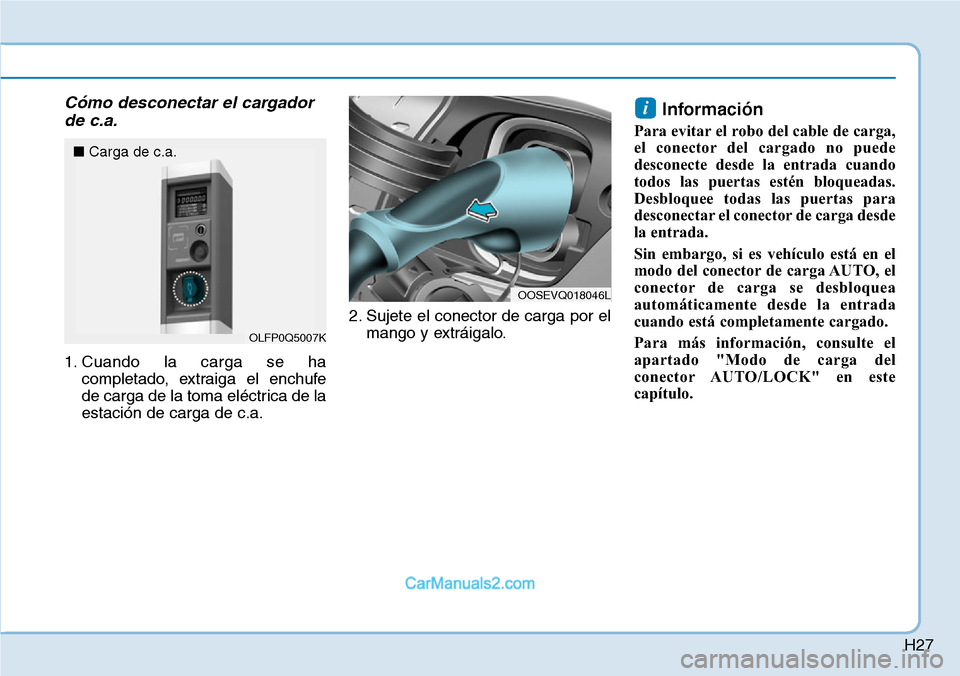

H27
Cómo desconectar el cargador
de c.a.
1. Cuando la carga se ha
completado, extraiga el enchufe
de carga de la toma eléctrica de la
estación de carga de c.a.2. Sujete el conector de carga por el
mango y extráigalo.
Información
Para evitar el robo del cable de carga,
el conector del cargado no puede
desconecte desde la entrada cuando
todos las puertas estén bloqueadas.
Desbloquee todas las puertas para
desconectar el conector de carga desde
la entrada.
Sin embargo, si es vehículo está en el
modo del conector de carga AUTO, el
conector de carga se desbloquea
automáticamente desde la entrada
cuando está completamente cargado.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.
i
OOSEVQ018046L
OLFP0Q5007K
■Carga de c.a.

H36
Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferente
al modo seleccionado.
• MODO DE LOCK: El conector se
bloquea cuando el conector de carga
está enchufado en la entrada de
carga.
• Modo AUTO: El conector se
bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.9. Inicio de carga automática (la luz
de carga parpadea).10. Compruebe que el testigo
indicador de carga de la batería
de alto voltaje en el panel de
instrumentos se encienda. La
carga no tiene lugar si el testigo
indicador de la carga está
apagado.
Si el conector de carga no está
correctamente conectado,
conecte de nuevo el cable de
carga para cargarlo de nuevo.
Información
Durante la carga, la marcha no puede
cambiarse de P (estacionamiento) a
cualquier otra marcha.
i
i
OOSEVQ018057OOSEVQ018010
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA DE MANTENIMIENTO) (CONT.)

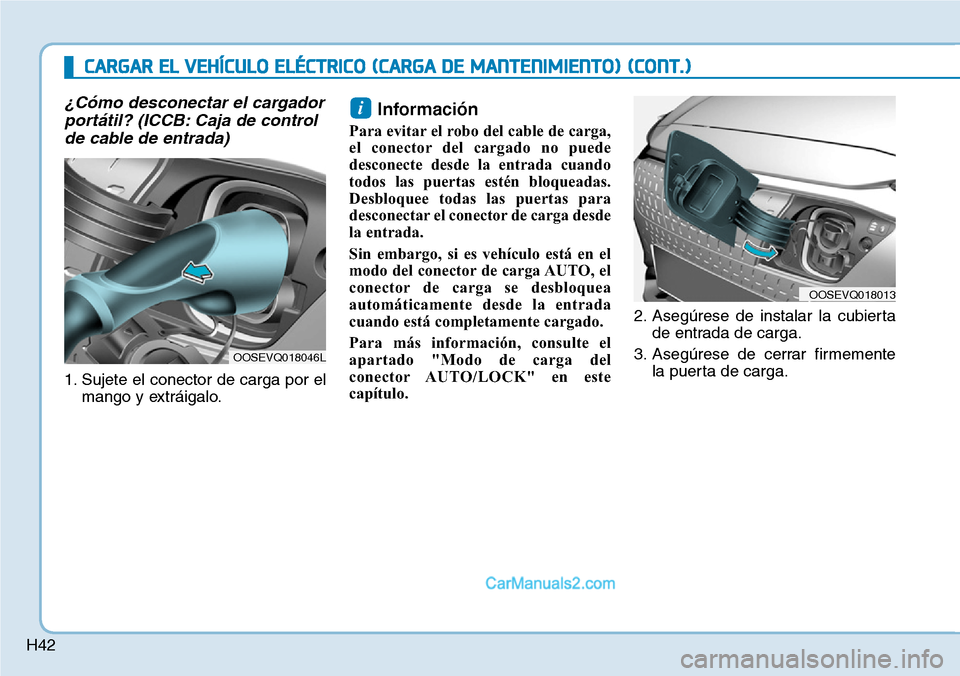

H42
¿Cómo desconectar el cargador
portátil? (ICCB: Caja de control
de cable de entrada)
1. Sujete el conector de carga por el
mango y extráigalo.
Información
Para evitar el robo del cable de carga,
el conector del cargado no puede
desconecte desde la entrada cuando
todos las puertas estén bloqueadas.
Desbloquee todas las puertas para
desconectar el conector de carga desde
la entrada.
Sin embargo, si es vehículo está en el
modo del conector de carga AUTO, el
conector de carga se desbloquea
automáticamente desde la entrada
cuando está completamente cargado.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.2. Asegúrese de instalar la cubierta
de entrada de carga.
3. Asegúrese de cerrar firmemente
la puerta de carga.
i
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA DE MANTENIMIENTO) (CONT.)
OOSEVQ018046L
OOSEVQ018013

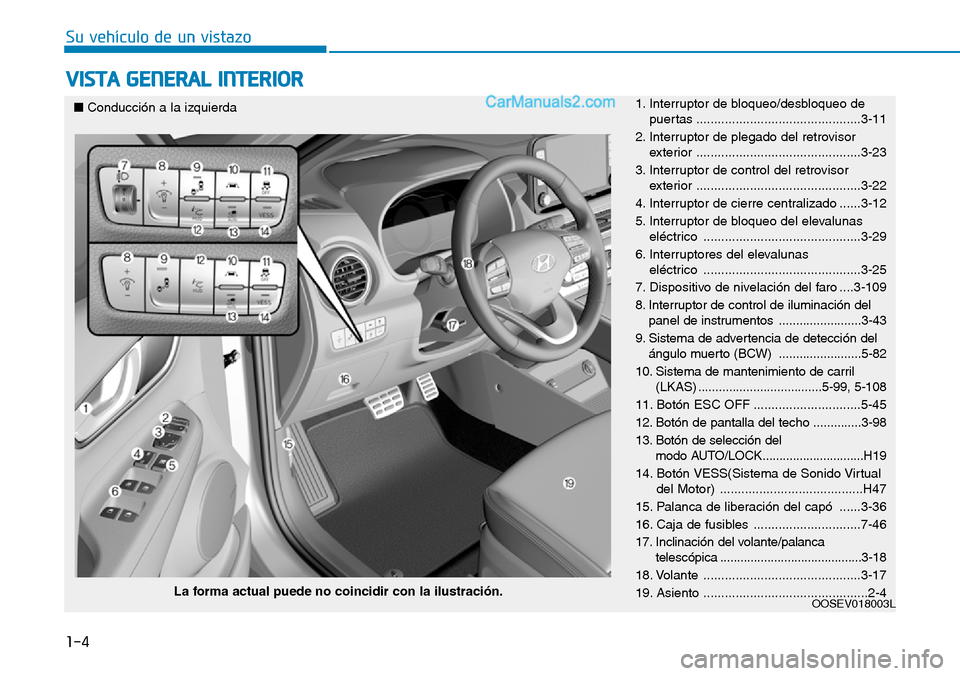

1-4
Su vehículo de un vistazo
VISTA GENERAL INTERIOR
1. Interruptor de bloqueo/desbloqueo de
puertas ..............................................3-11
2. Interruptor de plegado del retrovisor
exterior ..............................................3-23
3. Interruptor de control del retrovisor
exterior ..............................................3-22
4. Interruptor de cierre centralizado ......3-12
5. Interruptor de bloqueo del elevalunas
eléctrico ............................................3-29
6. Interruptores del elevalunas
eléctrico ............................................3-25
7. Dispositivo de nivelación del faro ....3-109
8. Interruptor de control de iluminación del
panel de instrumentos ........................3-43
9. Sistema de advertencia de detección del
ángulo muerto (BCW) ........................5-82
10. Sistema de mantenimiento de carril
(LKAS) ....................................5-99, 5-108
11. Botón ESC OFF ..............................5-45
12. Botón de pantalla del techo ..............3-98
13. Botón de selección del
modo AUTO/LOCK..............................H19
14. Botón VESS(Sistema de Sonido Virtual
del Motor) ........................................H47
15. Palanca de liberación del capó ......3-36
16. Caja de fusibles ..............................7-46
17. Inclinación del volante/palanca
telescópica ..........................................3-18
18. Volante ............................................3-17
19. Asiento ..............................................2-4
OOSEV018003LLa forma actual puede no coincidir con la ilustración. ■Conducción a la izquierda

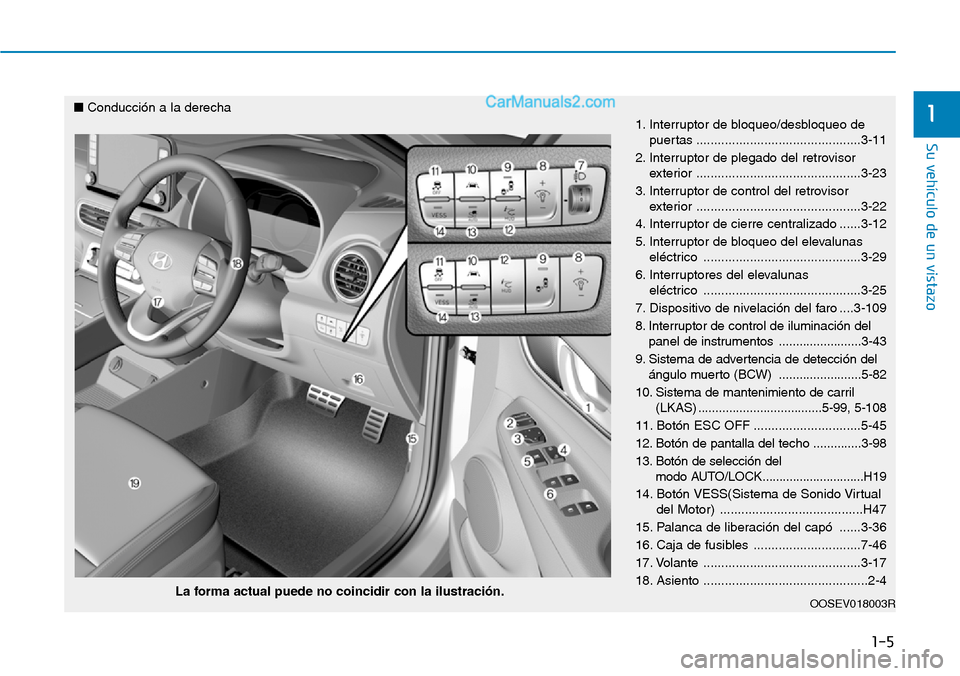

1-5
Su vehículo de un vistazo
11. Interruptor de bloqueo/desbloqueo de
puertas ..............................................3-11
2. Interruptor de plegado del retrovisor
exterior ..............................................3-23
3. Interruptor de control del retrovisor
exterior ..............................................3-22
4. Interruptor de cierre centralizado ......3-12
5. Interruptor de bloqueo del elevalunas
eléctrico ............................................3-29
6. Interruptores del elevalunas
eléctrico ............................................3-25
7. Dispositivo de nivelación del faro ....3-109
8. Interruptor de control de iluminación del
panel de instrumentos ........................3-43
9. Sistema de advertencia de detección del
ángulo muerto (BCW) ........................5-82
10. Sistema de mantenimiento de carril
(LKAS) ....................................5-99, 5-108
11. Botón ESC OFF ..............................5-45
12. Botón de pantalla del techo ..............3-98
13. Botón de selección del
modo AUTO/LOCK..............................H19
14. Botón VESS(Sistema de Sonido Virtual
del Motor) ........................................H47
15. Palanca de liberación del capó ......3-36
16. Caja de fusibles ..............................7-46
17. Volante ............................................3-17
18. Asiento ..............................................2-4
OOSEV018003RLa forma actual puede no coincidir con la ilustración. ■Conducción a la derecha
