7-42
Manutenzione
Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
Volante riscaldato15ABCM
Tetto apribile20AMotorino tetto apribile
Alzacristalli
elettrico lato destroRH25ARelè alzacristalli elettrico (DX), Interruttore alzacristalli elettrico passeggero,
Modulo sicurezza alzacristalli elettrico conducente
Alzacristalli elettrico
lato sinistroLH25ARelè alzacristalli elettrico (SX), Interruttore alzacristalli elettrico conducente,
Modulo sicurezza alzacristalli elettrico passeggero
Avviamento a
pulsante 227,5AModulo immobilizzatore, Centralina chiave intelligente, Interruttore pulsante
avviamento/arresto
Interruttore frenoBRAKE
SWITCH7,5AInterruttore luci stop, Centralina chiave intelligente
Caricatore di
bordo10ACaricatore di bordo
Condizionatore
d'aria7,5AIonizzatore, Centralina A/C, Compressore A/C elettronico, Scatola di giunzione vano
motore
Lavavetri15AInterruttore multifunzione
Riscaldatore sedile
posterioreRR25AModulo riscaldatore sedile posteriore
Caricatore10AUnità CCM (per Europa), Luce connettore di carica normale (eccetto Europa), Scatola relè
ICM (Relè blocco/sblocco connettore di carica)
Sedile elettrico
conducenteDRV30AInterruttore regolazione manuale sedile conducente, Modulo IMS conducente

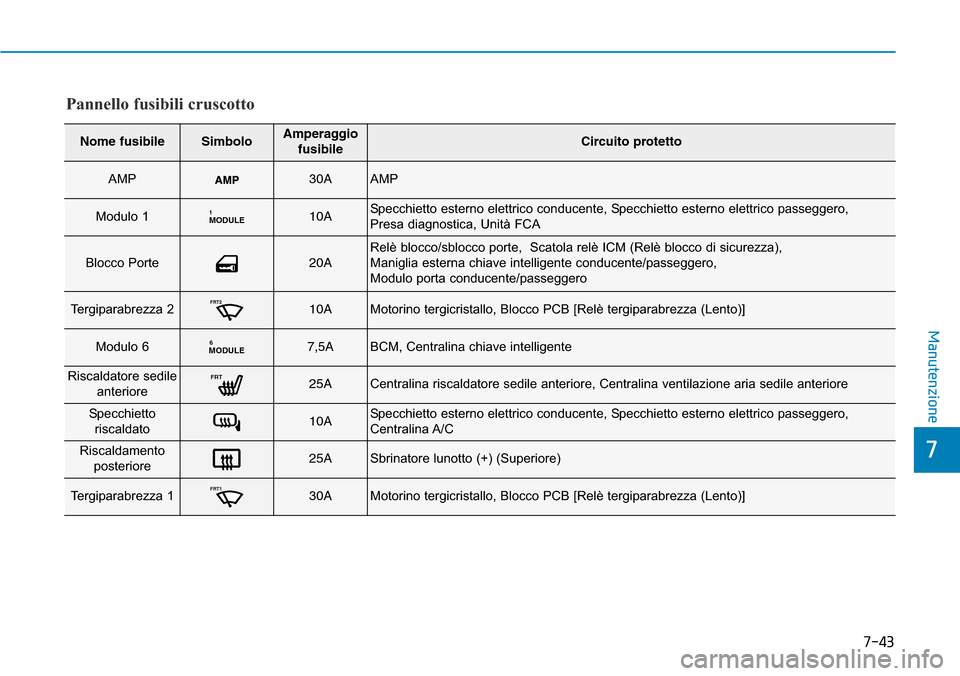

7-43
7
Manutenzione
Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
AMP30AAMP
Modulo 1MODULE110ASpecchietto esterno elettrico conducente, Specchietto esterno elettrico passeggero,
Presa diagnostica, Unità FCA
Blocco Porte20ARelè blocco/sblocco porte, Scatola relè ICM (Relè blocco di sicurezza),
Maniglia esterna chiave intelligente conducente/passeggero,
Modulo porta conducente/passeggero
Tergiparabrezza 2FRT210AMotorino tergicristallo, Blocco PCB [Relè tergiparabrezza (Lento)]
Modulo 6MODULE67,5ABCM, Centralina chiave intelligente
Riscaldatore sedile
anterioreFRT25ACentralina riscaldatore sedile anteriore, Centralina ventilazione aria sedile anteriore
Specchietto
riscaldato10ASpecchietto esterno elettrico conducente, Specchietto esterno elettrico passeggero,
Centralina A/C
Riscaldamento
posteriore25ASbrinatore lunotto (+) (Superiore)
Tergiparabrezza 1FRT130AMotorino tergicristallo, Blocco PCB [Relè tergiparabrezza (Lento)]

7-49
7
Manutenzione
LAMPADINE LUCI
Consultare un concessionario
autorizzato HYUNDAI per la
sostituzione delle lampadine di molte
luci del veicolo. Risulta difficile
sostituire le lampadine delle luci del
veicolo in quanto occorre rimuovere
altre parti del veicolo per poter
accedere alla lampadina in questione.
Questo vale specialmente per la
rimozione del gruppo faro al fine di
poter accedere alla lampadina (o alle
lampadine).
Rimuovendo/installando il gruppo faro
si possono arrecare danni al veicolo.
Informazioni
Dopo una guida impegnativa sotto
una pioggia battente o un lavaggio del
veicolo, le luci possono apparire
appannate. Questa condizione è
causata dalla differenza di
temperatura tra interno ed esterno
della luce. Si tratta di un fenomeno
simile a quello della formazione di
condensa sui finestrini all'interno del
veicolo quando piove e non indica
l'esistenza di un problema con il
veicolo.
(Continuazione)(Continuazione)
Se si verificano infiltrazioni d'acqua
all'interno della circuiteria della
lampadina di una luce, far controllare
il veicolo da un concessionario
autorizzato HYUNDAI.
Informazioni
• Un faro che funziona in modo
normale potrebbe tremolare
momentaneamente per stabilizzare il
sistema di controllo elettrico del veicolo.
Tuttavia, se il faro si spegne dopo aver
tremolato momentaneamente, o se
continua a tremolare, noi consigliamo
di far controllare il sistema da un
concessionario autorizzato HYUNDAI.
• Le luci di posizione potrebbero non
accendersi quando l'interruttore
luci di posizione viene portato su
ON, ma potrebbero accendersi
quando l'interruttore fari viene
portato su ON. Ciò potrebbe essere
causato da un guasto alla rete o un
malfunzionamento del sistema di
controllo elettrico del veicolo. Se ciò
accade, noi consigliamo di far
controllare il sistema da un
concessionario autorizzato
HYUNDAI.
i
i
•Prima di sostituire una luce,
premere il freno a pedale,
mettere il cambio nella
posizione P (Parcheggio),
applicare il freno di
stazionamento, smistare il
pulsante POWER nella
posizione OFF e portare con
sé la chiave quando si scende
dal veicolo, in modo da
prevenire un improvviso
movimento del veicolo e
prevenire la possibilità di una
scossa elettrica.
•Ricordarsi che le lampadine
potrebbero essere roventi e
causare ustioni alle dita.
ATTENZIONE
