2019 FIAT TIPO 5DOORS STATION WAGON stop start

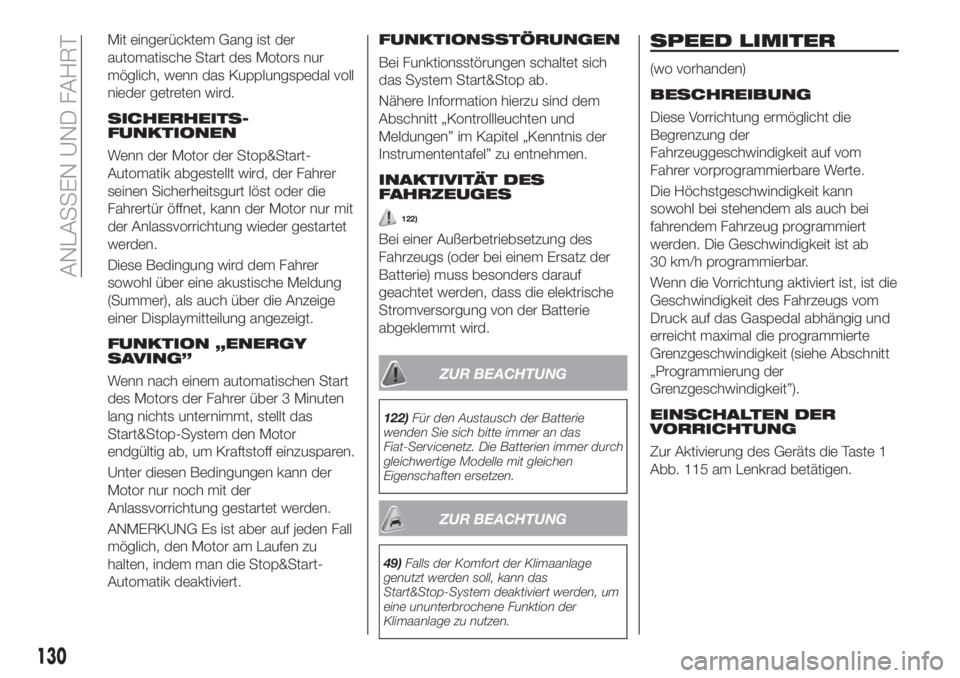

Mit eingerücktem Gang ist der
automatische Start des Motors nur
möglich, wenn das Kupplungspedal voll
nieder getreten wird.
SICHERHEITS-
FUNKTIONEN
Wenn der Motor der Stop&Start-
Automatik abgestellt wird, der Fahrer
seinen Sicherheitsgurt löst oder die
Fahrertür öffnet, kann der Motor nur mit
der Anlassvorrichtung wieder gestartet
werden.
Diese Bedingung wird dem Fahrer
sowohl über eine akustische Meldung
(Summer), als auch über die Anzeige
einer Displaymitteilung angezeigt.
FUNKTION „ENERGY
SAVING”
Wenn nach einem automatischen Start
des Motors der Fahrer über 3 Minuten
lang nichts unternimmt, stellt das
Start&Stop-System den Motor
endgültig ab, um Kraftstoff einzusparen.
Unter diesen Bedingungen kann der
Motor nur noch mit der
Anlassvorrichtung gestartet werden.
ANMERKUNG Es ist aber auf jeden Fall
möglich, den Motor am Laufen zu
halten, indem man die Stop&Start-
Automatik deaktiviert.
FUNKTIONSSTÖRUNGEN
Bei Funktionsstörungen schaltet sich
das System Start&Stop ab.
Nähere Information hierzu sind dem
Abschnitt „Kontrollleuchten und
Meldungen” im Kapitel „Kenntnis der
Instrumententafel” zu entnehmen.
INAKTIVITÄT DES
FAHRZEUGES
122)
Bei einer Außerbetriebsetzung des
Fahrzeugs (oder bei einem Ersatz der
Batterie) muss besonders darauf
geachtet werden, dass die elektrische
Stromversorgung von der Batterie
abgeklemmt wird.
ZUR BEACHTUNG
122)Für den Austausch der Batterie
wenden Sie sich bitte immer an das
Fiat-Servicenetz. Die Batterien immer durch
gleichwertige Modelle mit gleichen
Eigenschaften ersetzen.
ZUR BEACHTUNG
49)Falls der Komfort der Klimaanlage
genutzt werden soll, kann das
Start&Stop-System deaktiviert werden, um
eine ununterbrochene Funktion der
Klimaanlage zu nutzen.
SPEED LIMITER
(wo vorhanden)
BESCHREIBUNG
Diese Vorrichtung ermöglicht die
Begrenzung der
Fahrzeuggeschwindigkeit auf vom
Fahrer vorprogrammierbare Werte.
Die Höchstgeschwindigkeit kann
sowohl bei stehendem als auch bei
fahrendem Fahrzeug programmiert
werden. Die Geschwindigkeit ist ab
30 km/h programmierbar.
Wenn die Vorrichtung aktiviert ist, ist die
Geschwindigkeit des Fahrzeugs vom
Druck auf das Gaspedal abhängig und
erreicht maximal die programmierte
Grenzgeschwindigkeit (siehe Abschnitt
„Programmierung der
Grenzgeschwindigkeit”).
EINSCHALTEN DER
VORRICHTUNG
Zur Aktivierung des Geräts die Taste 1
Abb. 115 am Lenkrad betätigen.
130
ANLASSEN UND FAHRT

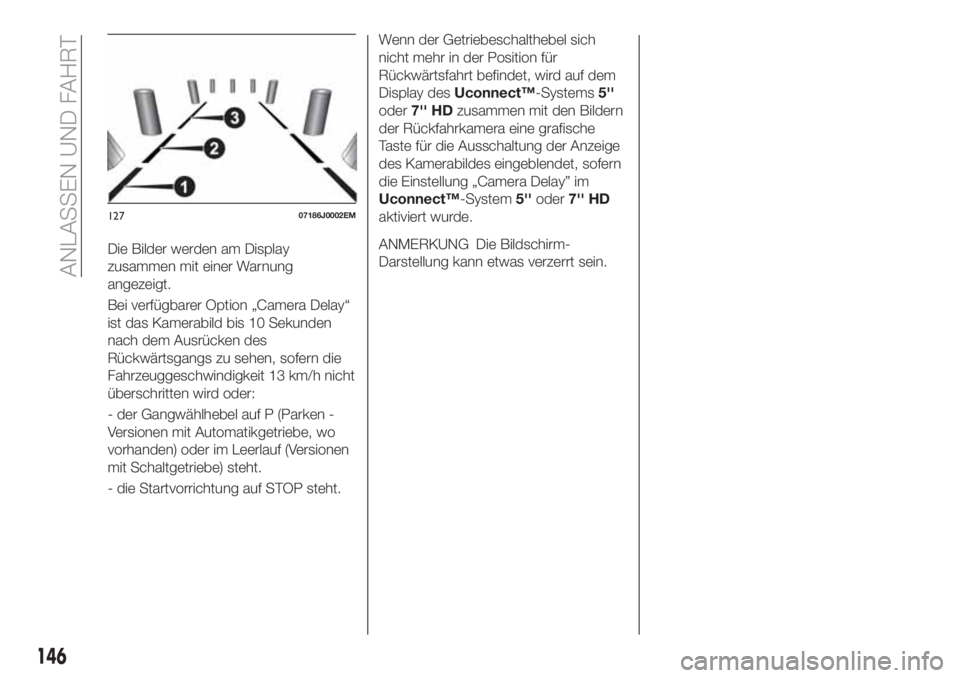

Die Bilder werden am Display
zusammen mit einer Warnung
angezeigt.
Bei verfügbarer Option „Camera Delay“
ist das Kamerabild bis 10 Sekunden
nach dem Ausrücken des
Rückwärtsgangs zu sehen, sofern die
Fahrzeuggeschwindigkeit 13 km/h nicht
überschritten wird oder:
- der Gangwählhebel auf P (Parken -
Versionen mit Automatikgetriebe, wo
vorhanden) oder im Leerlauf (Versionen
mit Schaltgetriebe) steht.
- die Startvorrichtung auf STOP steht.Wenn der Getriebeschalthebel sich
nicht mehr in der Position für
Rückwärtsfahrt befindet, wird auf dem
Display desUconnect™-Systems5''
oder7'' HDzusammen mit den Bildern
der Rückfahrkamera eine grafische
Taste für die Ausschaltung der Anzeige
des Kamerabildes eingeblendet, sofern
die Einstellung „Camera Delay” im
Uconnect™-System5''oder7'' HD
aktiviert wurde.ANMERKUNG Die Bildschirm-
Darstellung kann etwas verzerrt sein.
12707186J0002EM
146
ANLASSEN UND FAHRT

Nach dem Tanken vor dem Entfernen
der Einfüllpistole mindestens
10 Sekunden warten, damit der
Kraftstoff in den Tank fließt.
Danach die Spritzpistole aus dem
Stutzen nehmen und die Klappe
1 schließen.
Die Klappe ist mit einer
Staubschutzkappe 2 versehen, die bei
geschlossener Klappe eine Ablagerung
von Schmutz und Staub um den
Stutzen vermeidet.NACHFÜLLEN DES
ZUSATZSTOFFES FÜR
DIESELEMISSIONEN
AdBlue®
(UREA)
(nur Dieselversionen)
(für Versionen/Märkte, wo vorgesehen)
140)
Voraussetzungen
AdBlue®
friert bei Temperaturen unter
–11 ° C ein. Falls das Fahrzeug für
längere Zeit bei solchen Temperaturen
geparkt wurde, kann das Befüllen
schwierig sein. Aus diesen Gründen ist
es ratsam, das Fahrzeug in einer
Garage und/oder einem beheizten
Raum abzustellen und mit dem Befüllen
zu warten, bis der UREA flüssig
geworden ist.
Vorgehensweise:
Das Fahrzeug auf ebenem
Untergrund parken; den Motor
abstellen und die Startvorrichtung auf
STOP stellen.
die Tankklappe 1 Abb. 129öffnen,
den Deckel 2 (Hellblau) vom
AdBlue®
-Füllstutzen entfernen und
den Stutzen in die entsprechende
Aufnahme 3 einsetzen.Befüllen mit Zapfpistole
Das Befüllen ist an jeder beliebigen
AdBlue®
-Zapfsäule möglich.
Vorgehensweise:
DieAdBlue®
-Zapfpistole in den
Einfüllstutzen einführen, mit dem
Befüllen beginnen und nach dem ersten
Klick die Befüllung beenden (der Klick
weist drauf hin, dass der
AdBlue®
-Tank voll ist). Nicht mit dem
Befüllen fortfahren, um zu vermeiden,
dass
AdBlue®
überläuft.
Die Zapfpistole entnehmen.
Befüllen mit Behältern
Vorgehensweise:
Das Verfallsdatum kontrollieren.
Die Verwendungstipps auf dem
Etikett lesen, bevor der Inhalt des
Behälters in den
AdBlue®
-Tank
gegossen wird;
12807206J0001EM
12907206J0003EM
152
ANLASSEN UND FAHRT

VERTEILER IM KOFFERRAUM
Abb. 164
VERBRAUCHER SICHERUNG AMPERE
Stromsteckbuchse 12 V hinten F97 15
Heizung Fahrersitz F99 10
Heizung Beifahrersitz F92 10
Einstellung Lordosestütze Fahrersitz F90 10
ZUR BEACHTUNG
145)Sollte die Sicherung erneut durchbrennen, wenden Sie sich bitte an das Fiat-Servicenetz.
146)Die Sicherung darf niemals durch eine neue mit höherer Stromstärke ersetzt werden. BRANDGEFAHR.
147)Wenn eine Sicherung, die NICHT auf dieser oder der folgenden Seite aufgeführt ist, ausgelöst wird, wenden Sie sich an den
FIAT-Kundendienst.
148)Vor dem Austausch einer Sicherung prüfen, ob die Startvorrichtung auf STOP gedreht ist, ob bei der mechanischen Version der
Schlüssel abgezogen ist und/oder alle Verbraucher ausgeschaltet sind.
ZUR BEACHTUNG
63)Eine defekte Sicherung darf niemals durch Metalldrähte oder andere Materialien ersetzt werden.
64)Wenn eine Reinigung des Motorraumes erforderlich ist, ist darauf zu achten, den Wasserstrahl nicht direkt auf das Steuergerät im
Motorraum und auf die Scheibenwischermotoren zu richten.
174
IM NOTFALL

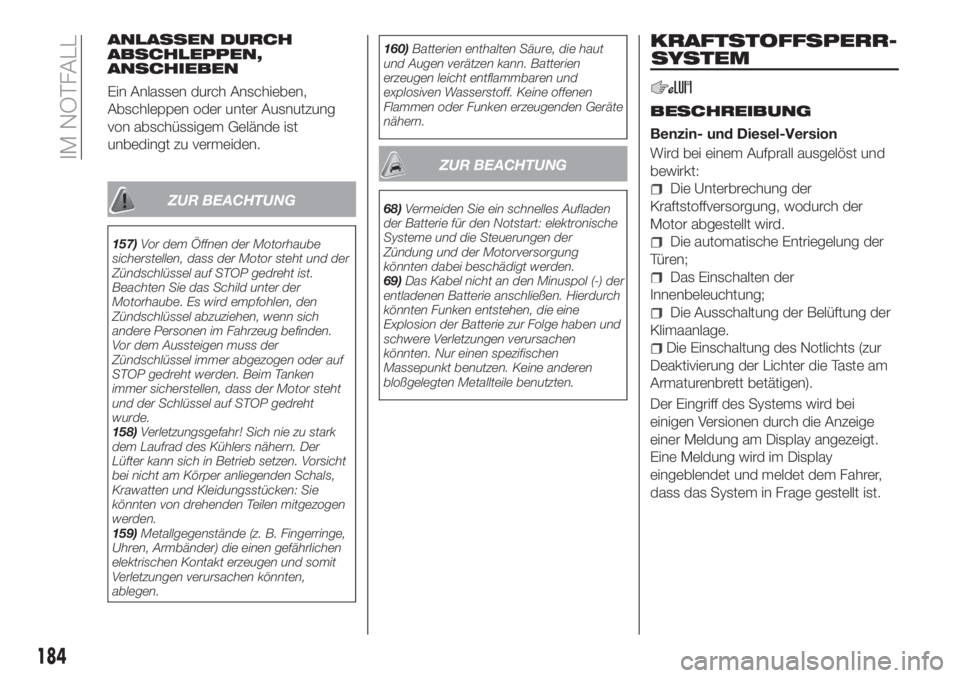

ANLASSEN DURCH
ABSCHLEPPEN,
ANSCHIEBEN
Ein Anlassen durch Anschieben,
Abschleppen oder unter Ausnutzung
von abschüssigem Gelände ist
unbedingt zu vermeiden.
ZUR BEACHTUNG
157)Vor dem Öffnen der Motorhaube
sicherstellen, dass der Motor steht und der
Zündschlüssel auf STOP gedreht ist.
Beachten Sie das Schild unter der
Motorhaube. Es wird empfohlen, den
Zündschlüssel abzuziehen, wenn sich
andere Personen im Fahrzeug befinden.
Vor dem Aussteigen muss der
Zündschlüssel immer abgezogen oder auf
STOP gedreht werden. Beim Tanken
immer sicherstellen, dass der Motor steht
und der Schlüssel auf STOP gedreht
wurde.
158)Verletzungsgefahr! Sich nie zu stark
dem Laufrad des Kühlers nähern. Der
Lüfter kann sich in Betrieb setzen. Vorsicht
bei nicht am Körper anliegenden Schals,
Krawatten und Kleidungsstücken: Sie
könnten von drehenden Teilen mitgezogen
werden.
159)Metallgegenstände (z. B. Fingerringe,
Uhren, Armbänder) die einen gefährlichen
elektrischen Kontakt erzeugen und somit
Verletzungen verursachen könnten,
ablegen.160)Batterien enthalten Säure, die haut
und Augen verätzen kann. Batterien
erzeugen leicht entflammbaren und
explosiven Wasserstoff. Keine offenen
Flammen oder Funken erzeugenden Geräte
nähern.
ZUR BEACHTUNG
68)Vermeiden Sie ein schnelles Aufladen
der Batterie für den Notstart: elektronische
Systeme und die Steuerungen der
Zündung und der Motorversorgung
könnten dabei beschädigt werden.
69)Das Kabel nicht an den Minuspol (-) der
entladenen Batterie anschließen. Hierdurch
könnten Funken entstehen, die eine
Explosion der Batterie zur Folge haben und
schwere Verletzungen verursachen
könnten. Nur einen spezifischen
Massepunkt benutzen. Keine anderen
bloßgelegten Metallteile benutzten.
KRAFTSTOFFSPERR-
BESCHREIBUNG
Benzin- und Diesel-Version
Wird bei einem Aufprall ausgelöst und
bewirkt:
Die Unterbrechung der
Kraftstoffversorgung, wodurch der
Motor abgestellt wird.
Die automatische Entriegelung der
Türen;
Das Einschalten der
Innenbeleuchtung;
Die Ausschaltung der Belüftung der
Klimaanlage.
Die Einschaltung des Notlichts (zur
Deaktivierung der Lichter die Taste am
Armaturenbrett betätigen).
Der Eingriff des Systems wird bei
einigen Versionen durch die Anzeige
einer Meldung am Display angezeigt.
Eine Meldung wird im Display
eingeblendet und meldet dem Fahrer,
dass das System in Frage gestellt ist.
184
IM NOTFALL
SYSTEM

LPG-Versionen
(wo vorhanden)
Bei den LPG-Versionen wird zusätzlich
zu den o.g. Maßnahmen auch die
Benzinzufuhr sofort gestoppt. Die
Sicherheitsmagnetventils für das LPG
werden geschlossen und die
Einspritzung unterbrochen. Der Motor
stellt ab.
185

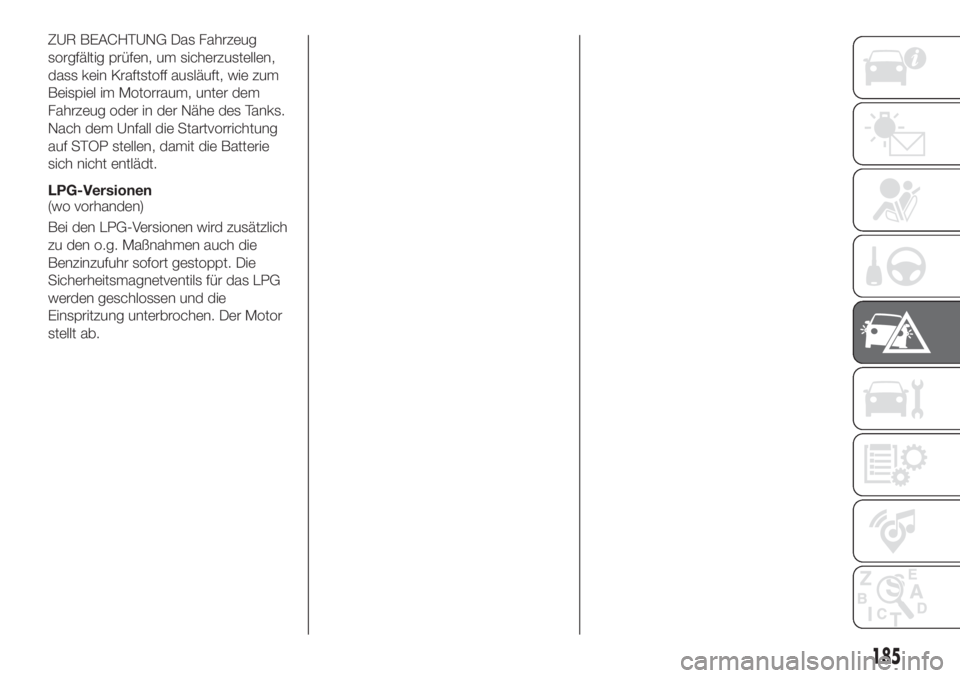

ZUR BEACHTUNG Das Fahrzeug
sorgfältig prüfen, um sicherzustellen,
dass kein Kraftstoff ausläuft, wie zum
Beispiel im Motorraum, unter dem
Fahrzeug oder in der Nähe des Tanks.
Nach dem Unfall die Startvorrichtung
auf STOP stellen, damit die Batterie
sich nicht entlädt.

KRAFTSTOFFUNTERBRECHUNGSSYSTEM RÜCKSTELLEN
Um den korrekten Betrieb des Fahrzeugs wieder herzustellen, folgenden Vorgang durchführen (der Vorgang muss innerhalb von
einer Minute abgeschlossen werden).
161)
Durchzuführende Eingriffe Anzeige
Wenn der Hebel der Richtungsanzeiger sich in der neutralen
Stellung befindet, die Anlassvorrichtung auf STOP drehen.
Die Anlassvorrichtung auf MAR stellen. Der rechte Richtungsanzeiger blinkt.
Den rechten Richtungsanzeiger aktivieren.Der linke Richtungsanzeiger blinkt, der rechte Richtungsanzeiger
leuchtet fest.
Den linken Richtungsanzeiger aktivieren.Der rechte Richtungsanzeiger blinkt, der linke Richtungsanzeiger
leuchtet fest.
Den rechten Richtungsanzeiger aktivieren.Der linke Richtungsanzeiger blinkt, der rechte Richtungsanzeiger
leuchtet fest.
Den linken Richtungsanzeiger aktivieren. Beide Richtungsanzeiger leuchten fest.
Den linken Richtungsanzeiger deaktivieren. Beide Richtungsanzeiger gehen aus.
Die Anlassvorrichtung auf STOP stellen.
Die Anlassvorrichtung auf MAR stellen.Das System ist rückgestellt und der Motor kann neu gestartet
werden.
ZUR BEACHTUNG
161)Falls nach einem Unfall Benzingeruch oder Leckstellen an der Anlage zur Kraftstoffversorgung festgestellt werden, darf das System nicht
wieder eingeschaltet werden, um eine Brandgefahr zu vermeiden.
186
IM NOTFALL

78)Eine falsche Montage des elektrischen
und elektronischen Zubehörs kann zu
schweren Schäden am Fahrzeug führen.
Wenn nach dem Kauf des Fahrzeugs
Zubehör eingebaut werden soll
(Diebstahlsicherung, Mobiltelefon usw.),
wenden Sie sich an das Fiat-Servicenetz,
der über geeignetes Zubehör verfügt und
entscheiden kann, ob eine stärkere Batterie
eingebaut werden muss.
ZUR BEACHTUNG
3)Altöl des Motors und der
ausgewechselte Ölfilter enthalten
umweltschädliche Stoffe. Für den
Ölwechsel und den Filteraustausch
empfehlen wir Ihnen, sich an das
Fiat-Servicenetz zu wenden.
4)Das Altöl des Getriebes enthält
umweltschädliche Substanzen. Für den
Ölwechsel empfehlen wir Ihnen, sich an
das Fiat-Servicenetz zu wenden.
5)Die Batterien enthalten sehr gefährliche
Substanzen für die Umwelt. Zum
Austausch der Batterie ist es
empfehlenswert, sich immer an das
Fiat-Servicenetz zu wenden.
AUFLADEN DER
BATTERIE
HINWEISE
ZUR BEACHTUNG Die Beschreibung
des Verfahrens zum Aufladen der
Batterie soll ausschließlich zu
Informationszwecken dienen. Für die
Ausführung dieser Arbeit das
Servicenetz aufsuchen.
ZUR BEACHTUNG Bevor die
elektrische Versorgung zur Batterie
unterbrochen wird, immer mindestens
eine Minute warten, bevor die
Anlassvorrichtung auf STOP gebracht
und die Tür auf der Fahrerseite
geschlossen wird. Beim nachfolgenden
erneuten Anschluss der elektrischen
Batterieversorgung sicherstellen, dass
die Anlassvorrichtung auf STOP
gedreht und die Tür auf der Fahrerseite
geschlossen ist.
ZUR BEACHTUNG Es empfiehlt sich
das Aufladen bei einem niedrigen
Ampere-Wert für ca. 24 Stunden. Ein
längeres Aufladen könnte die Batterie
beschädigen.
ZUR BEACHTUNG Die Kabel der
elektrischen Anlage müssen korrekt an
die Batterie angeschlossen werden:
Das Pluspolkabel (+) an die
Pluspolklemme und das Minuspolkabel
(–) an die Minuspolklemme.Die Batterieklemmen sind auf der
Batterieabdeckung mit den Symbolen
(+) und (–) für den Plus- und den
Minuspol gekennzeichnet. Die
Kabelklemmen dürfen nicht korrodiert
sein und müssen fest an den Klemmen
befestigt werden. Beim Einsatz eines
Batterieschnellladegeräts und im
Fahrzeug montierter Batterie müssen
vor dem Anschluss des
Batterieladegeräts beide Batteriekabel
des Fahrzeugs getrennt werden. Das
Batterieschnellladegerät darf nicht für
die Anlassspannung benutzt werden.
VERSIONEN OHNE
START&STOP-
AUTOMATIK
Hinweise zum Aufladen:
die Klemme vom Minuspol der
Batterie trennen;
die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss;
das Ladegerät einschalten;
nach Beenden der Aufladung muss
das Ladegerät zuerst ausgeschaltet
werden, bevor es von der Batterie
getrennt wird;
die Klemme wieder am Minuspol der
Batterie anschließen.
218
WARTUNG UND PFLEGE
