MODIFICATIONS / ALTÉRATIONS DE LA VOITURE
ATTENTION :Toute modification ou altération de la voiture peut en compromettre gravement la sécurité ainsi que la tenue de
route et provoquer des accidents, entraînant des risques même mortels pour les occupants.
AVERTISSEMENT L'emploi de ces dispositifs à l'intérieur de l'habitacle (sans antenne à l'extérieur) peut provoquer, en plus
d'éventuels problèmes de santé pour les passagers, des perturbations des systèmes électroniques dont la voiture est équipée,
en compromettant la sécurité de la voiture proprement dite.
AVERTISSEMENT Si des dispositifs tels que téléphones portables/ordinateurs portables/smartphones/tablettes se trouvent à
l'intérieur de la voiture et/ou à proximité de la clé électronique, cela peut entraîner une réduction des performances du système
Keyless Entry / Keyless Go.

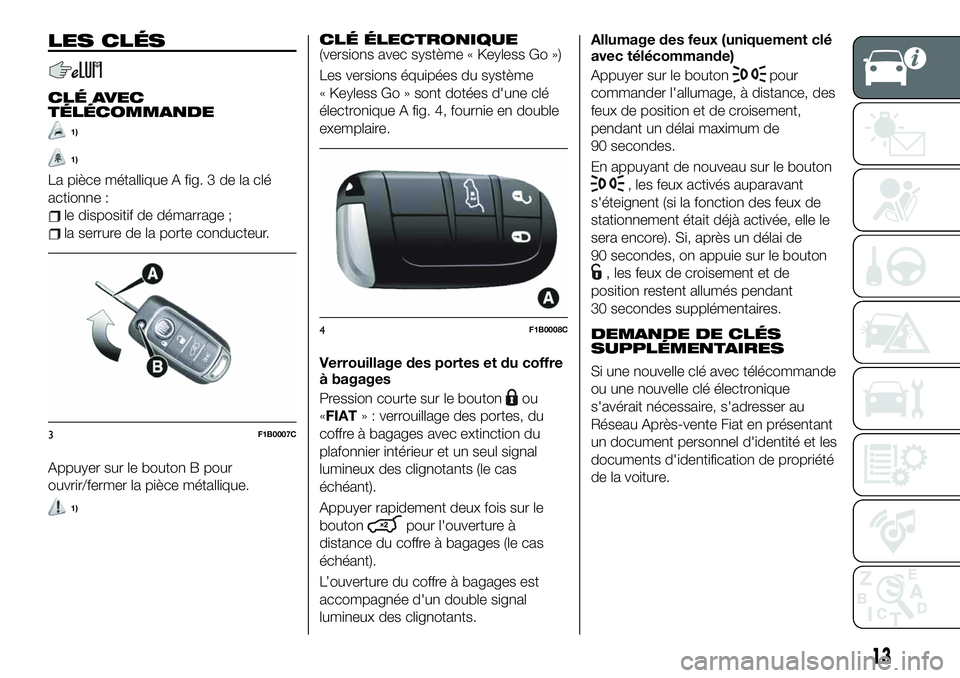

LES CLÉS
CLÉ AVEC
TÉLÉCOMMANDE
1)
1)
La pièce métallique A fig. 3 de la clé
actionne :
le dispositif de démarrage ;
la serrure de la porte conducteur.
Appuyer sur le bouton B pour
ouvrir/fermer la pièce métallique.
1)
CLÉ ÉLECTRONIQUE(versions avec système « Keyless Go »)
Les versions équipées du système
« Keyless Go » sont dotées d'une clé
électronique A fig. 4, fournie en double
exemplaire.
Verrouillage des portes et du coffre
à bagages
Pression courte sur le bouton
ou
«FIAT» : verrouillage des portes, du
coffre à bagages avec extinction du
plafonnier intérieur et un seul signal
lumineux des clignotants (le cas
échéant).
Appuyer rapidement deux fois sur le
bouton
pour l'ouverture à
distance du coffre à bagages (le cas
échéant).
L’ouverture du coffre à bagages est
accompagnée d'un double signal
lumineux des clignotants.Allumage des feux (uniquement clé
avec télécommande)
Appuyer sur le bouton
pour
commander l'allumage, à distance, des
feux de position et de croisement,
pendant un délai maximum de
90 secondes.
En appuyant de nouveau sur le bouton
, les feux activés auparavant
s'éteignent (si la fonction des feux de
stationnement était déjà activée, elle le
sera encore). Si, après un délai de
90 secondes, on appuie sur le bouton
, les feux de croisement et de
position restent allumés pendant
30 secondes supplémentaires.
DEMANDE DE CLÉS
SUPPLÉMENTAIRES
Si une nouvelle clé avec télécommande
ou une nouvelle clé électronique
s'avérait nécessaire, s'adresser au
Réseau Après-vente Fiat en présentant
un document personnel d'identité et les
documents d'identification de propriété
de la voiture.
3F1B0007C
4F1B0008C
13

ATTENTION
1)Appuyer sur le bouton B uniquement
lorsque la clé n'est pas proche du corps,
et notamment des yeux et d'objets
susceptibles d'être détériorés (par ex.
vêtements). Ne pas laisser la clé sans
surveillance pour éviter toute manipulation
intempestive, spécialement par des enfants
qui en la manipulant pourraient appuyer sur
le bouton.
ATTENTION
1)Les chocs violents peuvent
endommager les éléments électroniques
contenus dans la clé. Afin de garantir le
parfait fonctionnement des dispositifs
électroniques que contient la clé, ne pas
exposer cette dernière aux rayons du soleil.
ATTENTION
1)Les piles usées peuvent être nocives
pour l'environnement si elles ne sont pas
éliminées correctement. Elles doivent être
jetées dans des récipients prévus, comme
le prescrivent les normes en vigueur ou
bien elles peuvent être remises au Réseau
Après-vente Fiat, qui se chargera de
l'élimination.
DISPOSITIF DE
DÉMARRAGE
Versions avec clé mécanique
La clé peut tourner dans trois positions
différentes fig. 5 :
STOP : moteur coupé, clé
extractible, verrouillage de la direction
(avec clé retirée). Certains dispositifs
électriques (par ex. fermeture
centralisée des portes, alarme, etc.)
restent néanmoins disponibles ;
MAR : position de marche. Tous les
dispositifs électriques sont disponibles ;
AVV : démarrage du moteur.
2) 3)
Versions avec clé électronique
(système Keyless Go)
Pour activer le dispositif de démarrage
fig. 6 il faut que la clé électronique se
trouve à l'intérieur de l'habitacle.
Le dispositif de démarrage s'active
même si la clé électronique se trouve
dans le coffre à bagages ou sur la plage
arrière.
Le dispositif de démarrage peut être
dans les états suivants :
STOP : moteur coupé, verrouillage
de la direction. Certains dispositifs
électriques (par ex. fermeture
centralisée des portes, alarme, etc.)
restent néanmoins disponibles ;
MAR : position de marche. Tous les
dispositifs électriques sont disponibles.
Il est possible de passer dans cet état
en appuyant une fois sur le bouton du
dispositif de démarrage, sans appuyer5F1B0642
6F1B0014C
14
CONNAISSANCE DU VÉHICULE

6)Avant de quitter la voiture, TOUJOURS
actionner le frein de stationnement,
braquer les roues, engager la première
vitesse en montée ou la marche arrière en
descente. Sur les versions équipées de
boîte de vitesses automatique, placer le
levier de vitesses sur P (Stationnement) et
appuyer sur le dispositif de démarrage
pour le placer sur STOP. En cas de forte
pente, placer une cale ou une pierre devant
les roues. En quittant la voiture, toujours
verrouiller toutes les portes en appuyant
sur le bouton prévu à cet effet sur la
poignée (voir la description dans la section
"Keyless Entry" du paragraphe "Portes") .
7)Pour les versions équipées du système
Full Keyless System, ne pas laisser la clé
électronique à l'intérieur ou à proximité du
véhicule ou dans un endroit accessible aux
enfants. Ne pas quitter la voiture en
laissant le dispositif d'allumage sur MAR.
Un enfant pourrait actionner les lève-vitres
électriques, d'autres commandes, ou
même mettre la voiture en marche.FIAT CODE
Le système Fiat Code empêche
l'utilisation non autorisée de la voiture,
en désactivant le démarrage du moteur.
Le système ne requiert pas
d'activation : le fonctionnement est
automatique, que les portes de la
voiture soient verrouillées ou non.
En plaçant le dispositif de démarrage
en position MAR, le système Fiat Code
identifie le code transmis par la clé. Si le
code est reconnu comme valable, le
système Fiat Code autorise alors le
démarrage du moteur.
Lorsque le dispositif de démarrage est
replacé en position STOP, le système
Fiat Code désactive la centrale qui
contrôle le moteur, en empêchant ainsi
son démarrage.
Au sujet des procédures correctes de
démarrage du moteur, voir les
indications au paragraphe « Démarrage
du moteur » du chapitre « Démarrage et
conduite ».IRRÉGULARITÉ DE
FONCTIONNEMENT
Si, pendant le démarrage, le code de la
clé n'est pas reconnu correctement,
l'icôneapparaît sur le combiné de
bord (voir les indications fournies au
paragraphe « Témoins et messages »
du chapitre « Connaissance du
combiné de bord »). Cette condition
comporte l'arrêt du moteur après
2 secondes. Dans ce cas, placer le
dispositif de démarrage en position
STOP et à nouveau en position MAR ;
si le blocage persiste, essayer avec les
autres clés fournies. Si toutes les
tentatives de démarrage échouent
malgré tout, s'adresser au Réseau
Après-vente Fiat.
Si l'icône
apparaît pendant la
marche, cela signifie que le système est
en train d'effectuer un autodiagnostic
(par exemple, à cause d'une chute de
tension). Si l'affichage persiste,
s'adresser au Réseau Après-vente Fiat.
16
CONNAISSANCE DU VÉHICULE

ALARME
Le déclenchement de l’alarme actionne
l'avertisseur sonore et les clignotants.
ATTENTION L’alarme est certifiée
conforme aux normes des différents
pays de commercialisation de la voiture
par le Constructeur.
ACTIVATION DE
L'ALARME
(suivant modèle)
Une fois les portes et les coffres fermés
et le dispositif de démarrage tourné sur
STOP, diriger la clé avec télécommande
ou la clé électronique vers la voiture,
puis appuyer et relâcher le bouton
«
FIAT».
Pour les versions avec clé électronique,
l'activation de l'alarme peut également
être effectuée via une pression du
bouton « verrouillage des portes » situé
sur la poignée extérieure de la porte.
Pour de plus amples informations, se
reporter au paragraphe « Keyless
Entry » qui se trouve quelques pages
plus loin.
Le système émet un signal (le cas
échéant) visuel et sonore puis il active le
verrouillage des portes.
Lorsque l'alarme est activée, le témoin
A fig. 7.L'activation de l’alarme est précédée
par une phase d’autodiagnostic : en
cas d'anomalie, le système émet un
autre signal sonore.
Le verrouillage des portes sans
activation de l'alarme est également
toujours possible en verrouillant les
portes en introduisant l'insert métallique
de la clé dans la serrure de la porte
côté conducteur.
ATTENTION Si les portes sont
déverrouillées en introduisant l'insert
métallique dans la serrure de la porte
côté conducteur, l'alarme n'est pas
désactivée si elle avait été
précédemment activée. Il est possible
de désactiver l'alarme en plaçant le
dispositif de démarrage sur la position
MAR ou en appuyant sur le bouton
situé sur la télécommande.DÉSACTIVATION DE
L’ALARME
ATTENTION Quand on actionne
l'ouverture centralisée avec la pièce
métallique de la clé, l'alarme ne se
désactive pas.
EXCLUSION DE
L’ALARME
Pour exclure complètement l'alarme
(par exemple lorsque la voiture n'est
pas utilisée pendant de longues
périodes), fermer simplement les portes
de la voiture en tournant la pièce
métallique de la clé avec télécommande
dans la serrure de porte.
ATTENTION Si les piles de la clé avec
télécommande sont déchargées ou
bien en cas de panne du système, pour
désactiver l'alarme, placer le dispositif
de démarrage sur MAR.
7F1B0643
17

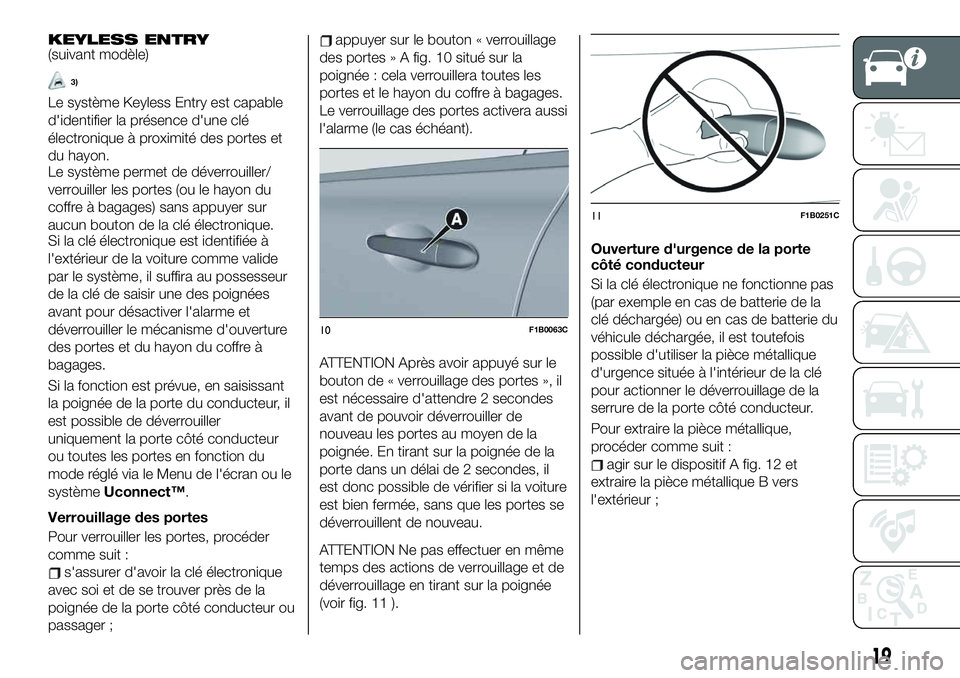

KEYLESS ENTRY(suivant modèle)
3)
Le système Keyless Entry est capable
d'identifier la présence d'une clé
électronique à proximité des portes et
du hayon.
Le système permet de déverrouiller/
verrouiller les portes (ou le hayon du
coffre à bagages) sans appuyer sur
aucun bouton de la clé électronique.
Si la clé électronique est identifiée à
l'extérieur de la voiture comme valide
par le système, il suffira au possesseur
de la clé de saisir une des poignées
avant pour désactiver l'alarme et
déverrouiller le mécanisme d'ouverture
des portes et du hayon du coffre à
bagages.
Si la fonction est prévue, en saisissant
la poignée de la porte du conducteur, il
est possible de déverrouiller
uniquement la porte côté conducteur
ou toutes les portes en fonction du
mode réglé via le Menu de l'écran ou le
systèmeUconnect™.
Verrouillage des portes
Pour verrouiller les portes, procéder
comme suit :
s'assurer d'avoir la clé électronique
avec soi et de se trouver près de la
poignée de la porte côté conducteur ou
passager ;
appuyer sur le bouton « verrouillage
des portes » A fig. 10 situé sur la
poignée : cela verrouillera toutes les
portes et le hayon du coffre à bagages.
Le verrouillage des portes activera aussi
l'alarme (le cas échéant).
ATTENTION Après avoir appuyé sur le
bouton de « verrouillage des portes », il
est nécessaire d'attendre 2 secondes
avant de pouvoir déverrouiller de
nouveau les portes au moyen de la
poignée. En tirant sur la poignée de la
porte dans un délai de 2 secondes, il
est donc possible de vérifier si la voiture
est bien fermée, sans que les portes se
déverrouillent de nouveau.
ATTENTION Ne pas effectuer en même
temps des actions de verrouillage et de
déverrouillage en tirant sur la poignée
(voir fig. 11 ).
Ouverture d'urgence de la porte
côté conducteur
Si la clé électronique ne fonctionne pas
(par exemple en cas de batterie de la
clé déchargée) ou en cas de batterie du
véhicule déchargée, il est toutefois
possible d'utiliser la pièce métallique
d'urgence située à l'intérieur de la clé
pour actionner le déverrouillage de la
serrure de la porte côté conducteur.
Pour extraire la pièce métallique,
procéder comme suit :

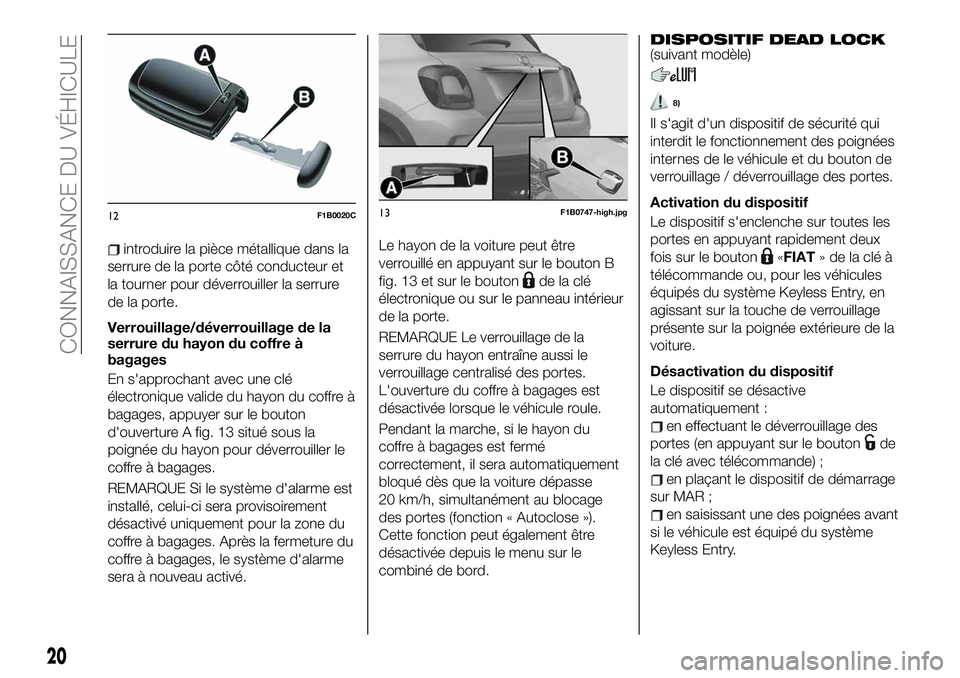

agir sur le dispositif A fig. 12 et
extraire la pièce métallique B vers
l'extérieur ;
10F1B0063C
11F1B0251C
19

introduire la pièce métallique dans la
serrure de la porte côté conducteur et
la tourner pour déverrouiller la serrure
de la porte.
Verrouillage/déverrouillage de la
serrure du hayon du coffre à
bagages
En s'approchant avec une clé
électronique valide du hayon du coffre à
bagages, appuyer sur le bouton
d'ouverture A fig. 13 situé sous la
poignée du hayon pour déverrouiller le
coffre à bagages.
REMARQUE Si le système d'alarme est
installé, celui-ci sera provisoirement
désactivé uniquement pour la zone du
coffre à bagages. Après la fermeture du
coffre à bagages, le système d'alarme
sera à nouveau activé.Le hayon de la voiture peut être
verrouillé en appuyant sur le bouton B
fig. 13 et sur le bouton
de la clé
électronique ou sur le panneau intérieur
de la porte.
REMARQUE Le verrouillage de la
serrure du hayon entraîne aussi le
verrouillage centralisé des portes.
L'ouverture du coffre à bagages est
désactivée lorsque le véhicule roule.
Pendant la marche, si le hayon du
coffre à bagages est fermé
correctement, il sera automatiquement
bloqué dès que la voiture dépasse
20 km/h, simultanément au blocage
des portes (fonction « Autoclose »).
Cette fonction peut également être
désactivée depuis le menu sur le
combiné de bord.
DISPOSITIF DEAD LOCK(suivant modèle)
8)
Il s'agit d'un dispositif de sécurité qui
interdit le fonctionnement des poignées
internes de le véhicule et du bouton de
verrouillage / déverrouillage des portes.
Activation du dispositif
Le dispositif s'enclenche sur toutes les
portes en appuyant rapidement deux
fois sur le bouton
«FIAT»delacléà
télécommande ou, pour les véhicules
équipés du système Keyless Entry, en
agissant sur la touche de verrouillage
présente sur la poignée extérieure de la
voiture.
Désactivation du dispositif
Le dispositif se désactive
automatiquement :
en effectuant le déverrouillage des
portes (en appuyant sur le bouton
de
la clé avec télécommande) ;
en plaçant le dispositif de démarrage
sur MAR ;
en saisissant une des poignées avant
si le véhicule est équipé du système
Keyless Entry.
20
CONNAISSANCE DU VÉHICULE

Une fois ce seuil dépassée, la fonction
est automatiquement réactivée et le
témoin
s'allume à nouveau.
Pour désactiver cette fonction, tourner
la bague du commutateur des feux en
position
.
CLIGNOTANTS
Placer le levier gauche A fig. 29 en
position (stable) :
vers le haut: activation du clignotant
côté droit ;
vers le bas: activation du clignotant
gauche.
Sur le combiné de bord, le témoin
ous'allume respectivement par
intermittence.
Les clignotants se désactivent
automatiquement lorsque la voiture
roule de nouveau en ligne droite ou en
cas d'actionnement des feux de jour
(D.R.L.)
Fonction « Lane Change »
(changement de voie)
Si l’on veut signaler un changement de
voie lorsque l'on roule, placer le levier
gauche en position instable pendant
moins d’une demi-seconde.
Le clignotant clignotera 5 fois du côté
sélectionné, puis s'éteindra
automatiquement.
ÉCLAIRAGE DE
COURTOISIE
Contacteur de démarrage sur MAR,
cette fonction permet d'activer
25 secondes les feux de position et les
feux de plaque chaque fois que la
voiture est déverrouillée à partir de la
télécommande ou de la fonction
Keyless Entry.
Les lumières de courtoisie s'allume et
se règlent à partir du menu de l'écran
ou du systèmeUconnect™.
La fonction se désactive
automatiquement une fois le temps
d'activation (25 secondes) écoulé, ou
lorsque l'on verrouille à nouveau les
portes du véhicule, ou en mettant le
contacteur de démarrage sur une
position autre que MAR.
RÉGLAGE DE L'ASSIETTE
DES PHARES
Correcteur d'assiette des phares
Le correcteur de l'assiette des phares
fonctionne avec le dispositif de
démarrage sur MAR et les feux de
croisement allumés.
Pour le réglage, tourner la bague A
fig. 30.
Position 0: 1 ou 2 personnes sur
les sièges avant ;
Position 1: 4 ou 5 personnes
Position 2: 4 ou 5 personnes +
coffre à bagages plein
Position 3: conducteur + charge
maximale autorisée dans le coffre à
bagages.
ATTENTION Contrôler l'assiette des
phares en fonction des variations du
poids transporté.
RÉGLAGE DE
L'INTENSITÉ LUMINEUSE
DU TABLEAU DE BORD
ET DES GRAPHISMES
DES BOUTONS DE
COMMANDE
Feux de position ou phares allumés,
tourner la bague B fig. 30 vers le haut
pour augmenter l'intensité d'éclairage
du combiné de bord et des graphismes
des boutons de commande, ou vers le
bas pour la réduire.
30F1B0207C
32
CONNAISSANCE DU VÉHICULE
