2019 FIAT 500L kontrolky

Krátký stisk tlačítka: odemknutí
dveří a zavazadlového prostoru,
časované rozsvícení vnitřních stropních
svítidel a dvojité zablikání směrových
světel (u příslušné verze vozidla). Při
zásahu odpojovače přívodu paliva se
dveře odemknou samočinně. Jestliže
při zamykání dveří nejsou některé dveře
nebo víko zavazadlového prostoru
správně zavřené, kontrolka nad
tlačítkem
na palubní desce se
rozbliká současně se ukazateli směru.
Krátký stisk tlačítka
: zamknutí
dveří a zavazadlového prostoru,
zhasnutí stropního svítidla a jedno
bliknutí směrových světel (u příslušné
verze vozidla). Jestliže jsou některé
dveře otevřené, vozidlo se nezamkne.
To je signalizováno rychlým zabliknutím
směrových světel (u příslušné verze
vozidla). S otevřeným zavazadlovým
prostorem se dveře zamknou.Stisk tlačítka
: odemknutí
zavazadlového prostoru na dálku.
Otevření víka zavazadlového prostoru je
signalizováno dvojím zabliknutím
směrových světel.
Nastavení vnějších elektrických
zpětných zrcátek
(u příslušné verze vozidla)
U některých verzí vozidla se stiskem
tlačítka
na klíčku s dálkovým ovládání
vyklopí i vnější zpětná elektrická
zrcátka (pokud byla zaklopená).
Pokud byla zrcátka sklopena
ovladačem zevnitř vozidla, deaktivuje se
automatické odklopení dálkovým
ovládáním.
Stiskem tlačítka
na klíčku s dálkovým
ovládání sklopí vnější zpětná elektrická
zrcátka (pokud byla vyklopená).
OBJEDNÁNÍ
NÁHRADNÍCH KLÍČKŮ S
DÁLKOVÝM OVLÁDÁNÍM
Systém může detekovat až osm
dálkových ovládání. S objednáním
nového dálkového ovládání se obraťte
na autorizovaný servis Fiat, kde přeložte
průkaz totožnosti a doklady o
vlastnictví vozidla.ZAŘÍZENÍ SAFE LOCK
(u příslušné verze vozidla)
2)
Znemožní otevření dveří zevnitř kabiny
při pokusu o neoprávněné vniknutí
do vozidla (např. rozbitím okna).
Doporučuje se toto zařízení aktivovat
po každém zaparkování vozidla.
Zapnutí zařízení: stiskněte dvakrát
rychle za sebou tlačítko
na klíčku.
Zapnutí zařízení je signalizováno trojím
bliknutím směrových světel a blikáním
kontrolky v tlačítku
na palubní desce
(viz obrázek).
Zařízení se nezapne, jestliže jedny dveře
nebo vícero dveří nejsou řádně
zavřené.
Vypnutí zařízení: stiskněte tlačítko A
nebo přetočte klíček zapalování
na MAR.
3F0Y0019C
4F0Y0652C
12
SEZNÁMENÍ S VOZIDLEM

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE .................................... 40
DISPLEJ.......................................... 41
KONTROLKY A UPOZORNĚNÍ ....... 43
-Kontrolky červené barvy................... 43
-Kontrolky žluté barvy......................... 48
-Kontrolky zelené barvy........................ 54
-Kontrolky modré barvy....................... 55
-SIGNALIZACE NÍZKÉ HLADINY
PŘÍSADY AdBlue® PRO SNÍŽENÍ
EMISÍ Z DIESELOVÝCH MOTORŮ....... 64
39

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
Barva podkladu přístrojů a jejich typologie závisejí na verzi vozidla.
A. Rychloměr (ukazatel rychlosti) / B. Digitální ukazatel hladiny paliva / C. Displej / D. Digitální ukazatel teploty chladicí kapaliny
motoru / E. Otáčkoměr
Na přístrojové desce se mohou zobrazit různé kontrolky v závislosti na verzi/výbavě vozidla (např. Dualogic, atd.) Kontrolka
je pouze u verze s dieselovým motorem. U dieselových verzí lze vytočit motor maximálně na 7000 ot/min (červená stupnice
na otáčkoměru).
51F0Y0639C
40
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

KONTROLKY A UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušné upozornění a/nebo zazní zvuková výstraha, pokud to
přístrojová deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za
vyčerpávající a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad zobrazovaných na displeji jsou rozděleny do dvou kategorií: vážné a méně vážné závady. Při
vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje opakovaně
po kratší dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do odstranění
příčiny závady.
KONTROLKY NA PŘÍSTROJOVÉ DESCE
Kontrolky červené barvy
Kontrolka Význam
červenáNÍZKÁ HLADINA BRZDOVÉ KAPALINY/ZABRZDĚNÁ PARKOVACÍ BRZDA
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Nedostatečné množství brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v nádržce klesne pod minimum možným únikem z
okruhu. U některých verzí se zobrazí upozornění a symbol na displeji. Doplňte hladinu brzdové kapaliny a
zkontrolujte, zda kontrolka zhasne. Pokud zůstane kontrolka svítit, obraťte se na autorizovaný servis Fiat.
Zatažená parkovací brzda
Kontrolka (nebo symbol na displeji) se rozsvítí při zatažení parkovací brzdy. Pokud vozidlo jede, ozve se
také příslušná zvuková výstraha. Uvolněte parkovací brzdu a zkontrolujte, zda kontrolka zhasne. Pokud
zůstane kontrolka svítit, obraťte se na autorizovaný servis Fiat.
UPOZORNĚNÍ Pokud se kontrolka rozsvítí za jízdy, zkontrolujte, zda není zatažená parkovací brzda.
43

Kontrolka Význam
červená
žlutáZÁVADA EBD
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu
nebo nedostupnost systému EBD. V takovém případě by se prudkým brzděním mohla předčasně
zablokovat zadní kola a vozidlo by mohlo vybočit ze směru jízdy. U některých verzí se na displeji zobrazí
příslušné upozornění.
S nejvyšší opatrností jeďte bez prodlení do nejbližšího autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
červenáZÁVADA AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Jestliže kontrolka svítí (a u příslušných verzí se zobrazí i symbol
), signalizuje poruchu v airbagové
soustavě.
34) 35)
červenáNEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Otočením klíčku zapalování na MAR se kontrolka na několik sekund rozsvítí, (aby zkontrolovala, zda řádně
funguje). Pokud se nevyskytují závady, zhasne.
Ve stojícím vozidle se kontrolka rozsvítí nepřerušovaně, jestliže nebude zapnutý bezpečnostní pás řidiče
nebo spolucestujícího (pokud spolucestující sedí ve vozidle). V jedoucím vozidle blikání kontrolky a zvuková
výstraha signalizují nesprávné zapnutí bezpečnostních pásů předních sedadel. V takovém případě zapněte
bezpečnostní pás.
Pro vypnutí zvukové výstrahy od systému S.B.R. (Seat Belt Reminder) se obraťte na autorizovaný servis
Fiat. Systém lze kdykoli znovu aktivovat v nastavovacím menu.
POZOR
34)Jestliže se při otočení klíčku zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy, je možné, že je v některém ze zádržných
systémů závada. V takovém případě by se airbagy nebo přepínače bezpečnostních pásů nemusely při nehodě aktivovat nebo by se v
omezeném počtu případů mohly aktivovat chybně. Než budete pokračovat v jízdě, obraťte se bez prodlení na značkový servis Fiat a nechejte
soustavu zkontrolovat.
35)Závada kontrolky
je signalizovaná rozsvícení symboluna displeji přístrojové desky. V takovém případě by nemusely být
signalizovány některé zásahy airbagového systému. Než budete pokračovat v jízdě, nechejte systém bez prodlení zkontrolovat u
autorizovaného servisu Fiat.
45

Kontrolky žluté barvy
Kontrolka Význam
žlutáSYSTÉM iTPMS
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Závada systému iTPMS/Dočasně odpojený systém iTPMS
Kontrolka se rozbliká asi na 75 sekund, a pak zůstane svítit, čímž signalizuje, že je systém dočasně
odpojen nebo v poruše. Systém začne znovu správně fungovat, jakmile to provozní stavy umožní. Pokud
se tak nestane, obnovte řádné provozní stavy a proveďte znovu „Reset”. Jestliže signalizace závady trvá,
vyhledejte co nejdříve autorizovaný servis Fiat.
Nedostatečný tlak v pneumatikách
Kontrolka se rozsvítí, aby signalizovala, že má tlak v pneumatice nižší než doporučenou hodnotu a/nebo že
pomalu uchází. V takových případech nemusí být zaručena řádná životnost pneumatiky ani optimální
spotřeba paliva. Doporučuje se co nejdříve pneumatiky dohustit na správnou hodnotu tlaku (viz „Kola“ v
kapitole „Technické údaje“). Po obnovení normálních stavů pro provoz vozidla proveďte proceduru „Reset“.
UPOZORNĚNÍ S podhuštěnou pneumatikou/pneumatikami nepokračujte v jízdě, protože vozidlo nemusí
být plně ovladatelné. Zastavte vozidlo bez prudkého zabrzdění a zatočení kol.
Kontrolka Význam
žlutáZADNÍ MLHOVÉ SVĚTLO
Kontrolka se rozsvítí při zapnutí zadní svítilny do mlhy.
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam

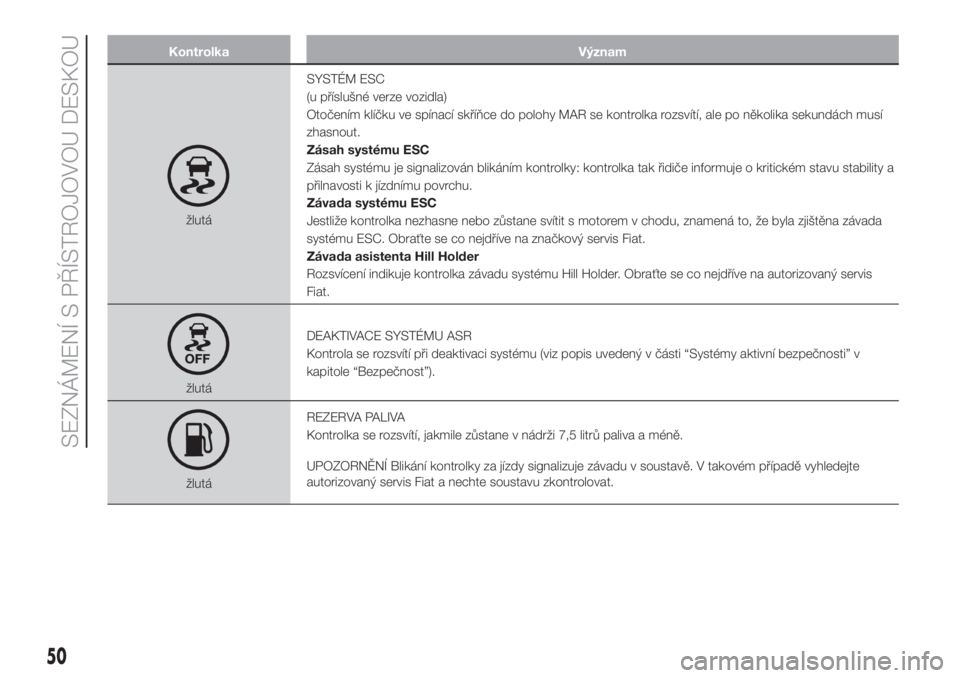

žlutáSYSTÉM ESC
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Zásah systému ESC
Zásah systému je signalizován blikáním kontrolky: kontrolka tak řidiče informuje o kritickém stavu stability a
přilnavosti k jízdnímu povrchu.
Závada systému ESC
Jestliže kontrolka nezhasne nebo zůstane svítit s motorem v chodu, znamená to, že byla zjištěna závada
systému ESC. Obraťte se co nejdříve na značkový servis Fiat.
Závada asistenta Hill Holder
Rozsvícení indikuje kontrolka závadu systému Hill Holder. Obraťte se co nejdříve na autorizovaný servis
Fiat.
žlutáDEAKTIVACE SYSTÉMU ASR
Kontrola se rozsvítí při deaktivaci systému (viz popis uvedený v části “Systémy aktivní bezpečnosti” v
kapitole “Bezpečnost”).
žlutáREZERVA PALIVA
Kontrolka se rozsvítí, jakmile zůstane v nádrži 7,5 litrů paliva a méně.
UPOZORNĚNÍ Blikání kontrolky za jízdy signalizuje závadu v soustavě. V takovém případě vyhledejte
autorizovaný servis Fiat a nechte soustavu zkontrolovat.
50
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
