ATTENTION
26)Pour des raisons de sécurité, le capot
moteur doit toujours rester parfaitement
fermé pendant que le véhicule circule. Par
conséquent, vérifier toujours la fermeture
correcte du capot en s’assurant que le
blocage est enclenché. Si pendant la
marche on se rend compte que le
dispositif de blocage n'est pas bien
enclenché, s'arrêter immédiatement et
fermer correctement le capot moteur.

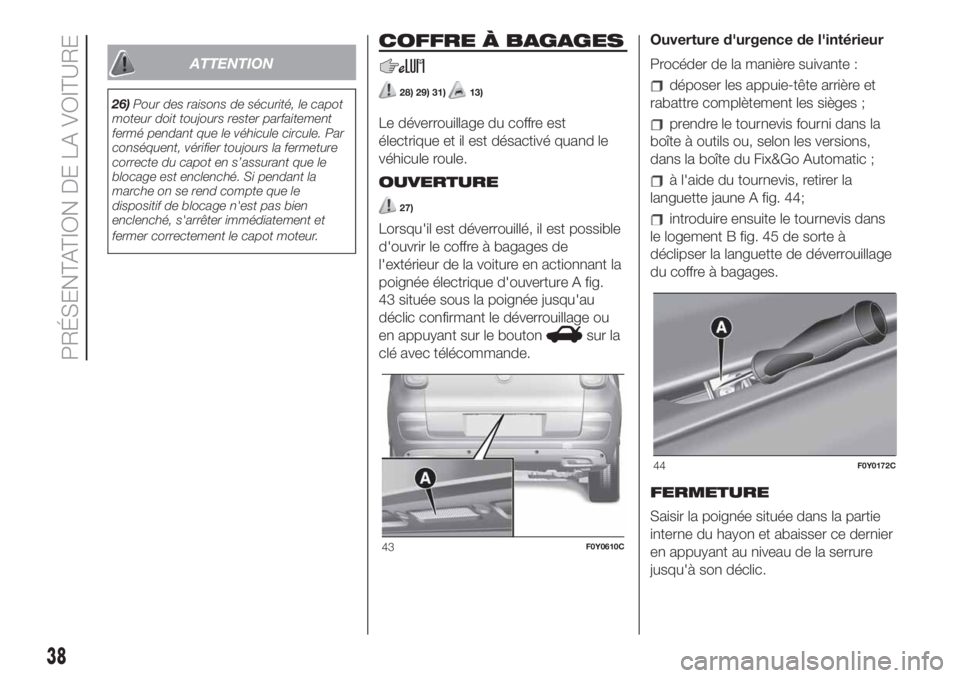

COFFRE À BAGAGES
28) 29) 31)13)
Le déverrouillage du coffre est
électrique et il est désactivé quand le
véhicule roule.
OUVERTURE
27)
Lorsqu'il est déverrouillé, il est possible
d'ouvrir le coffre à bagages de
l'extérieur de la voiture en actionnant la
poignée électrique d'ouverture A fig.
43 située sous la poignée jusqu'au
déclic confirmant le déverrouillage ou
en appuyant sur le bouton
sur la
clé avec télécommande.Ouverture d'urgence de l'intérieur
Procéder de la manière suivante :
déposer les appuie-tête arrière et
rabattre complètement les sièges ;
prendre le tournevis fourni dans la
boîte à outils ou, selon les versions,
dans la boîte du Fix&Go Automatic ;
à l'aide du tournevis, retirer la
languette jaune A fig. 44;
introduire ensuite le tournevis dans
le logement B fig. 45 de sorte à
déclipser la languette de déverrouillage
du coffre à bagages.
FERMETURE
Saisir la poignée située dans la partie
interne du hayon et abaisser ce dernier
en appuyant au niveau de la serrure
jusqu'à son déclic.
43F0Y0610C
44F0Y0172C
38
PRÉSENTATION DE LA VOITURE

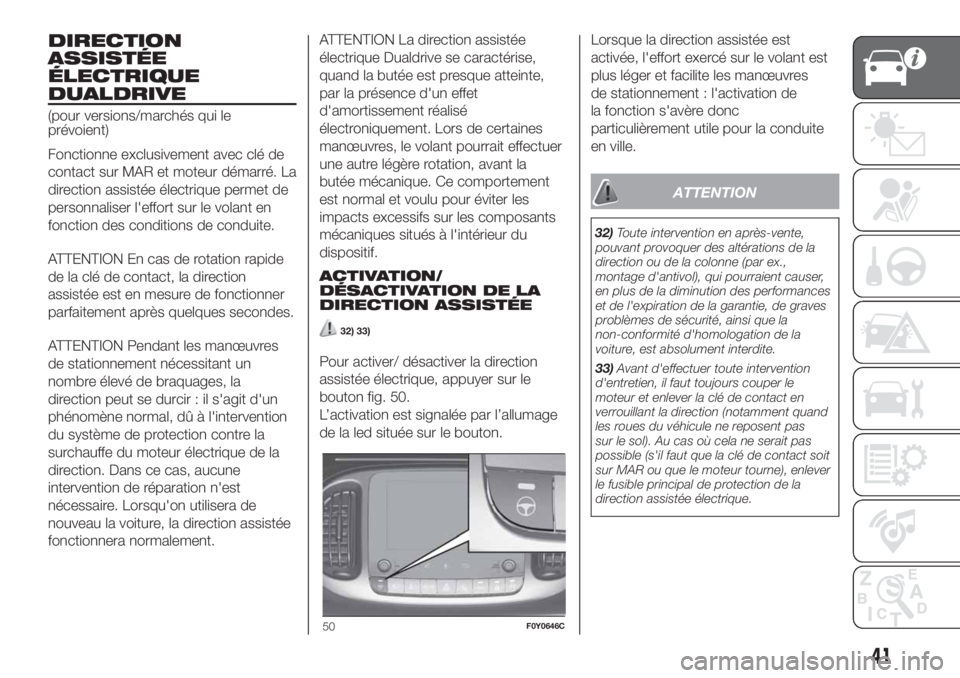

DIRECTION
ASSISTÉE
ÉLECTRIQUE
DUALDRIVE
(pour versions/marchés qui le
prévoient)
Fonctionne exclusivement avec clé de
contact sur MAR et moteur démarré. La
direction assistée électrique permet de
personnaliser l'effort sur le volant en
fonction des conditions de conduite.
ATTENTION En cas de rotation rapide
de la clé de contact, la direction
assistée est en mesure de fonctionner
parfaitement après quelques secondes.
ATTENTION Pendant les manœuvres
de stationnement nécessitant un
nombre élevé de braquages, la
direction peut se durcir : il s'agit d'un
phénomène normal, dû à l'intervention
du système de protection contre la
surchauffe du moteur électrique de la
direction. Dans ce cas, aucune
intervention de réparation n'est
nécessaire. Lorsqu'on utilisera de
nouveau la voiture, la direction assistée
fonctionnera normalement.ATTENTION La direction assistée
électrique Dualdrive se caractérise,
quand la butée est presque atteinte,
par la présence d'un effet
d'amortissement réalisé
électroniquement. Lors de certaines
manœuvres, le volant pourrait effectuer
une autre légère rotation, avant la
butée mécanique. Ce comportement
est normal et voulu pour éviter les
impacts excessifs sur les composants
mécaniques situés à l'intérieur du
dispositif.
ACTIVATION/
DÉSACTIVATION DE LA
DIRECTION ASSISTÉE
32) 33)
Pour activer/ désactiver la direction
assistée électrique, appuyer sur le
bouton fig. 50.
L’activation est signalée par l’allumage
de la led située sur le bouton.Lorsque la direction assistée est
activée, l'effort exercé sur le volant est
plus léger et facilite les manœuvres
de stationnement : l'activation de
la fonction s'avère donc
particulièrement utile pour la conduite
en ville.
ATTENTION
32)Toute intervention en après-vente,
pouvant provoquer des altérations de la
direction ou de la colonne (par ex.,
montage d'antivol), qui pourraient causer,
en plus de la diminution des performances
et de l'expiration de la garantie, de graves
problèmes de sécurité, ainsi que la
non-conformité d'homologation de la
voiture, est absolument interdite.
33)Avant d'effectuer toute intervention
d'entretien, il faut toujours couper le
moteur et enlever la clé de contact en
verrouillant la direction (notamment quand
les roues du véhicule ne reposent pas
sur le sol). Au cas où cela ne serait pas
possible (s'il faut que la clé de contact soit
sur MAR ou que le moteur tourne), enlever
le fusible principal de protection de la
direction assistée électrique.
50F0Y0646C
41

45
MENU DE
CONFIGURATION
Le Menu de Configuration se compose
des rubriques suivantes :
Tachymètre
Trip
Info véhicule
Audio
Téléphone (pour les versions/
marchés qui le prévoient)
Navigation (pour les versions/
marchés qui le prévoient)
Alertes
Régl. Véhicule
Tourner la clé de contact sur MAR pour
afficher la dernière rubrique active du
Menu avant l'arrêt du moteur.REMARQUE En présence du système
Uconnect™, certaines rubriques du
Menu sont affichées et gérées sur
l'écran du système et non sur l'écran
du combiné de bord (se reporter aux
indications du chapitre « Multimédias »
ou dans le supplément disponible en
ligne).
Régl. Véhicule
Cette rubrique du Menu permet de
modifier les réglages concernant :
« Affichage »
« Sécur. / Assist. »
« Sécurité »
Écran
La rubrique « Affichage » permet
d'accéder aux réglages/informations
concernant : « Luminosité » (pour
versions/marchés qui le prévoient), «
Réglages écran », « Voir téléphone », «
Voir navigation », « Réinit. automatique
trajet B ».
Sécur. / Assist.
Sélectionner la rubrique « Sécur. /
Assist. » pour accéder aux
réglages/informations concernant : «
City Brake Control » (pour versions/
marchés qui le prévoient), « Volume
capteurs parking », « Volume avert. ».Sécurité
La rubrique « Sécurité » permet
d'accéder aux réglages/informations
concernant : « Hill Holder » (pour
versions/marchés qui le prévoient),
«AIRBAG passager » (pour versions/
marchés qui le prévoient), « Bip
ceintures », « Bip vitesse ».
ATTENTION Un niveau d’huile moteur
insuffisant, à cause d’un appoint qui n’a
pas été effectué, pourrait inhiber le
fonctionnement de la voiture jusqu’à
son arrêt.
TRIP COMPUTER
Le « Trip Computer » permet de
visualiser, clé sur MAR, les données
relatives au fonctionnement de la
voiture.
Le Trip computer comprend :
Infos instantanées: affichage des
valeurs « Autonomie » et
« Consommation instantanée »
«Trajet A »affiche les valeurs
suivantes : « Distance parcourue », «
Durée voyage », « Consommation
moyenne », « Vitesse moyenne »
«Trajet B »affiche les valeurs
suivantes : « Distance parcourue », «
Durée voyage », « Consommation
moyenne », « Vitesse moyenne »
55F0Y0659C

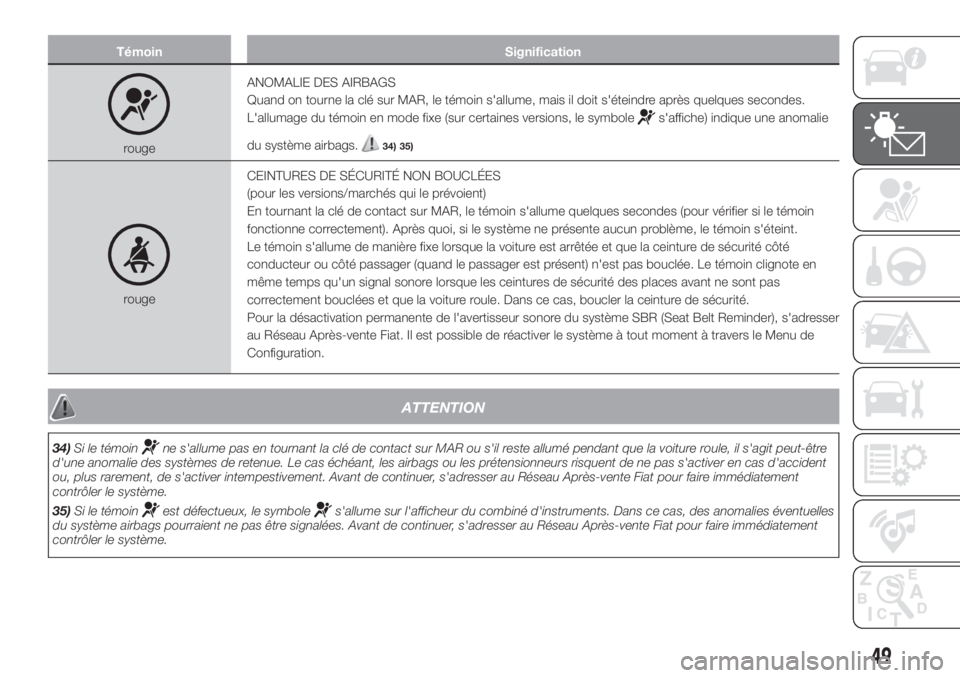

Témoin Signification
rougeANOMALIE DES AIRBAGS
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
L'allumage du témoin en mode fixe (sur certaines versions, le symbole
s'affiche) indique une anomalie
du système airbags.
34) 35)
rougeCEINTURES DE SÉCURITÉ NON BOUCLÉES
(pour les versions/marchés qui le prévoient)
En tournant la clé de contact sur MAR, le témoin s'allume quelques secondes (pour vérifier si le témoin
fonctionne correctement). Après quoi, si le système ne présente aucun problème, le témoin s'éteint.
Le témoin s'allume de manière fixe lorsque la voiture est arrêtée et que la ceinture de sécurité côté
conducteur ou côté passager (quand le passager est présent) n'est pas bouclée. Le témoin clignote en
même temps qu'un signal sonore lorsque les ceintures de sécurité des places avant ne sont pas
correctement bouclées et que la voiture roule. Dans ce cas, boucler la ceinture de sécurité.
Pour la désactivation permanente de l'avertisseur sonore du système SBR (Seat Belt Reminder), s'adresser
au Réseau Après-vente Fiat. Il est possible de réactiver le système à tout moment à travers le Menu de
Configuration.
ATTENTION
34)Si le témoinne s'allume pas en tournant la clé de contact sur MAR ou s'il reste allumé pendant que la voiture roule, il s'agit peut-être
d'une anomalie des systèmes de retenue. Le cas échéant, les airbags ou les prétensionneurs risquent de ne pas s'activer en cas d'accident
ou, plus rarement, de s'activer intempestivement. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire immédiatement
contrôler le système.
35)Si le témoin
est défectueux, le symboles'allume sur l'afficheur du combiné d'instruments. Dans ce cas, des anomalies éventuelles
du système airbags pourraient ne pas être signalées. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire immédiatement
contrôler le système.
49

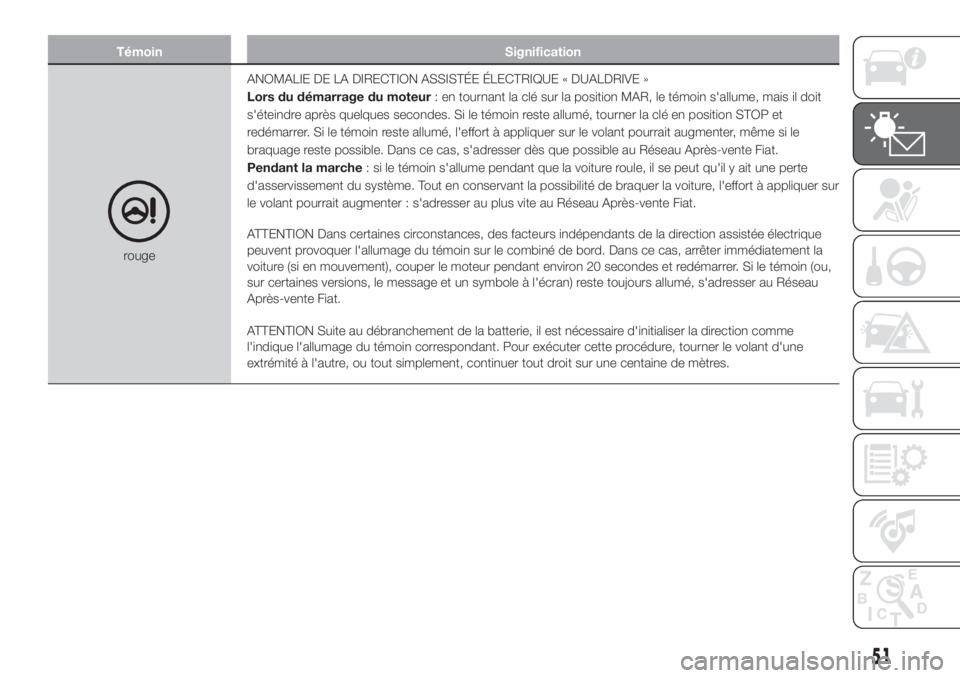

Témoin Signification
rougeANOMALIE DE LA DIRECTION ASSISTÉE ÉLECTRIQUE « DUALDRIVE »
Lors du démarrage du moteur: en tournant la clé sur la position MAR, le témoin s'allume, mais il doit
s'éteindre après quelques secondes. Si le témoin reste allumé, tourner la clé en position STOP et
redémarrer. Si le témoin reste allumé, l'effort à appliquer sur le volant pourrait augmenter, même si le
braquage reste possible. Dans ce cas, s'adresser dès que possible au Réseau Après-vente Fiat.
Pendant la marche: si le témoin s'allume pendant que la voiture roule, il se peut qu'il y ait une perte
d'asservissement du système. Tout en conservant la possibilité de braquer la voiture, l'effort à appliquer sur
le volant pourrait augmenter : s'adresser au plus vite au Réseau Après-vente Fiat.
ATTENTION Dans certaines circonstances, des facteurs indépendants de la direction assistée électrique
peuvent provoquer l'allumage du témoin sur le combiné de bord. Dans ce cas, arrêter immédiatement la
voiture (si en mouvement), couper le moteur pendant environ 20 secondes et redémarrer. Si le témoin (ou,
sur certaines versions, le message et un symbole à l'écran) reste toujours allumé, s'adresser au Réseau
Après-vente Fiat.
ATTENTION Suite au débranchement de la batterie, il est nécessaire d'initialiser la direction comme
l'indique l'allumage du témoin correspondant. Pour exécuter cette procédure, tourner le volant d'une
extrémité à l'autre, ou tout simplement, continuer tout droit sur une centaine de mètres.
51

Témoin Signification
jaune ambreSYSTÈME ESC
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Activation du système ESC
L'intervention du système est signalée par le clignotement du témoin : le signal indique que la voiture est
dans un état critique de stabilité et d'adhérence.
Anomalie du système ESC
Si le témoin ne s'éteint pas, ou s'il reste allumé quand le moteur tourne, cela indique qu'une anomalie du
système ESC a été détectée. Contacter au plus vite le Réseau Après-vente Fiat.
Anomalie du système Hill Holder
L'allumage du témoin indique une anomalie du système Hill Holder. Contacter au plus vite le Réseau
Après-vente Fiat.
jaune ambreDÉSACTIVATION DU SYSTÈME ASR
Le témoin s'allume en cas de désactivation du système ASR (voir le paragraphe « Systèmes de sécurité
active » au chapitre « Sécurité »).
jaune ambreRÉSERVE CARBURANT
Le témoin s'allume quand la quantité de carburant présente dans le réservoir est inférieure ou égale à 7,5
litres.
ATTENTION Le clignotement du témoin pendant la marche indique une anomalie du système. Dans ce
cas, s'adresser au Réseau Après-vente Fiat pour faire contrôler le système.
54
PRÉSENTATION DU COMBINÉ DE BORD

Symbole Signification
jaune ambreANOMALIE DU CAPTEUR DE PRESSION DE L'HUILE MOTEUR
Le symbole s'allume en cas d'anomalie du capteur de pression d'huile moteur.
jaune ambrePRÉSENCE D'EAU DANS LE FILTRE À GAZOLE (versions Diesel)
Le symbole s'allume à lumière fixe pendant la marche pour signaler la présence d'eau
dans le filtre à gazole.21)
jaune ambreNETTOYAGE DPF (filtre à particules) en cours (uniquement sur versions Diesel avec DPF)
Le symbole s'allume de manière fixe pour avertir le conducteur que le système DPF doit
éliminer les substances polluantes piégées (particules) au moyen d'une procédure de
régénération.
Le symbole ne s'allume pas à chaque fois que le DPF est en cours de régénération, mais
uniquement lorsque les conditions de conduite requièrent que le conducteur en soit
informé. Pour que le symbole s'éteigne, maintenir le véhicule en marche jusqu'au terme de
la régénération. La procédure a une durée de 15 minutes en moyenne. Les conditions
optimales pour mener à bien la procédure sont réunies lorsque la voiture continue à rouler
à 60 km/h, avec un régime moteur supérieur à 2 000 tours/min.
L’allumage de ce symbole n'est pas une anomalie de la voiture et ne nécessite pas qu'elle
soit amenée à l'atelier.
22)
jaune ambreANOMALIE DES FEUX EXTÉRIEURS
Le symbole s'allume pour signaler une anomalie des feux suivants : feux de jour (D.R.L.) ;
feux de stationnement ; feux de position ; clignotants ; feu antibrouillard arrière ; feu de
recul ; feux de plaque ; feux stop.
L'anomalie en question pourrait être due à une ampoule grillée, au fusible de protection
grillé ou bien à l'interruption du branchement électrique.
64
PRÉSENTATION DU COMBINÉ DE BORD

SÉCURITÉ
Ce chapitre est très important : il décrit
les systèmes de sécurité de série du
véhicule et fournit les indications
nécessaires pour les utiliser
correctement.SYSTÈMES DE SÉCURITÉ ACTIVE . 72
SYSTÈMES D'AIDE À LA
CONDUITE...................................... 75
SYSTÈMES DE PROTECTION DES
OCCUPANTS .................................. 81
CEINTURES DE SÉCURITÉ............. 81
SYSTÈME SBR (SEAT BELT
REMINDER) .................................... 83
PRÉTENSIONNEURS...................... 84
SYSTÈMES DE PROTECTION
POUR ENFANTS ............................. 86
SYSTÈME DE PROTECTION
SUPPLÉMENTAIRE (SRS) -
AIRBAGS ........................................ 99
71
