2019 FIAT 500L LIVING sensor

KONTROLL
START&STOP-SYSTEMET
Automatisk klimaanlegg med to soner
styrer Start&Stop-systemet (avskrudd
motor og stanset kjøretøy) for å sikre
tilstrekkelig komfort inne i kupeen.
ADVARSEL Man bør anbefale
begrenset bruk av Start&Stop-
funksjonen ved ekstreme klimatiske
forhold for å unngå av kompressoren
stadig tennes og slås av. Dette vil
kunne medføre at det raskt danner seg
dugg på vindusrutene og samler seg
opp fuktighet som kan gi vond lukt
i kupeen.
ADVARSEL Når Start&Stop-funksjonen
er aktivert (avskrudd motor og stanset
kjøretøy), deaktiveres den automatiske
resirkuleringsfunksjonen, men luften
suges fortsatt inn utenfra slik at sjansen
for at det skal danne seg dugg på
vindusrutene reduseres (fordi
kompressoren er slått av).
FORSIKTIG
19)Man anbefaler ikke bruk av
resirkulasjon av luften inne i kupeen ved
lave utetemperaturer, da det raskt vil danne
seg dugg på rutene.
FORSIKTIG
5)Klimaanlegget viser temperaturen i
kupeen via en strålende temperatursensor
plassert på det indre bakspeilet og
beskyttet av et eget lokk. Ved blokkering av
sensorens område med en gjenstand,
kan ikke klimaanlegget fungere optimalt.
KLIMAANLEGG
Anlegget benytter kjølevæske i samsvar
med gjeldende forskrifter i de landene
bilen markedsføres, R134a eller
R1234yf. Hvis du må fylle gass, må du
kun bruke den typen gass som er angitt
på merkeskiltet i motorrommet fig. 25.
Bruken av andre kjølevæsker svekker
effektiviteten og systemets integritet.
Også smøremiddelet som benyttes
i kompressoren er tett tilknyttet typen
kjølegass. Henvend deg til Fiats
servicenett.
25F0Y0999C
23

EKSTERNE
LYSEENHETER
De eksterne lysene kan kun tennes når
startnøkkelen er dreid til posisjonen
MAR.
KJØRELYS
(DRL-SYSTEM) ("Daytime
Running Lights")
(for versjoner/markeder hvor dette
finnes)
20) 21)
Når nøkkelen står i MAR og
dreiebryteren A fig. 26 iO, tennes
kjørelysene automatisk. De andre
lysene og den innvendige belysningen
vil være av.POSISJONSLYS/NÆRLYS
Med nøkkelen i posisjon MAR, vrir du
dreiebryteren A til posisjon
. Hvis du
aktiverer nærlyset, slokker kjørelyset
mens posisjonslyset og nærlyset
tennes. Varsellampen
tennes på
instrumentpanelet.
Når startnøkkelen står i STOP eller er
fjernet, og du vrir bryteren fra
posisjonenOtil posisjonen
, tennes
parkeringslysene og nummerkskiltlyset.
Varsellampen
tennes på
instrumentpanelet.
Hvis parkeringslysene er på når man
åpner førerdøren, høres et lydsignal
("buzzer") og displayet viser en melding
som varsler føreren om at lysene står
på. Når døren på førersiden lukkes,
opphører lydsignalet.
TÅKELYS FORAN OG BAK
Tåkelysene kan alltid tennes.
Hvis dreiebryteren A står påOog man
ønsker å slå på tåkelysene, slukker
DRL-kjørelyset (der dette finnes) og
posisjonslysene (foran og bak) tennes.
Hvis dreiebryteren A står på
og
skumringssensoren påviser dagslys og
man ønsker å slå på tåkelysene, slukker
DRL-kjørelyset (der dette finnes) og
posisjonslysene (foran og bak) tennes.
Trykk på knappen fig. 27 for å slå på
tåkelysene foran og bak på følgende
måte:
første trykk: tåkelyset slås på;
andre trykket: tenner tåkelyset
bak og foran (allerede tent med det
første trykket).
tredje trykket: slukker tåkelyset
foran
fjerde trykk: slukker tåkelysene
bak og foran (slukkes allerede med
tredje trykk).
Når tåkelyset er slått på, tennes
varsellampen
på instrumentpanelet.
Når tåkebaklyset er slått på, tennes
varsellampen
på instrumentpanelet.
Når du slår av motoren, slukker
tåkelysene foran og bak hvis de var
tent. Når du starter motoren igjen
vil disse fortsatt være slukket, inntil du
tenner dem ved å trykke på knappen.
27F0Y0648C
24
BLI KJENT MED DIN BIL
"&99;U;;W^’

AUTOMATISK KONTROLL
AV LYS (AUTOLIGHT)
(Skumringssensor)
(for versjoner/markeder hvor dette
finnes)
Dette er en LED-sensor som er plassert
på frontruten. Den er i stand til å
registrere variasjoner i lysstyrken utenfor
bilen.
Aktivering: vri bryter A fig. 26 i
posisjon
.
Når skumringssensoren er aktivert og
DRL-kjørelysene er tent, er det ikke
mulig å tenne fjernlysene med fast lys.
Det er kun mulig å blinke med disse.
I dette tilfellet, for å tenne fjernlysene,
må du vri dreiebryteren til
og trykke
hendelen mot instrumentbordet, eller
vente til skumringssensoren viser at det
er dårlig belysning (nærlysene er tent).
Når sensoren sender den automatiske
slokkingkommandoen, slås nærlyset av
og, etter noen sekunder, også
posisjonslysene.
ADVARSEL Sensoren er ikke i stand til
å påvise tåke. Derfor er det i slike
tilfeller nødvendig å tenne disse lysene
manuelt.FJERNLYS
Når dreiebryteren A står på
,mådu
skyve hendelen frem mot
instrumentbordet for å tenne lysene
(stabil stilling). Varsellampen
tennes
på instrumentpanelet.
Fjernlysene skrus av når man drar
spaken mot rattet.
BLINKNINGER
Trekk den venstre spaken fig. 28 mot
deg til midlertidig posisjon. Når du
slipper spaken, går den automatisk
tilbake til sitt stabile sentrum. Med
fjernlyset aktivert, lyser varsellampen
på instrumentpanelet.BLINKLYS
Flytt spaken i posisjon (stabil):
oppover: aktiverer høyre blinklys/
nedover:aktiverer venstre blinklys.
På instrumentpanelet blinker
varsellampen
eller.
Blinklyset slås av automatisk og bringer
kjøretøyet i kjøreretning rett fram.
"Lane change" funksjon (skifte av
kjørefelt)
Hver gang en ønsker å signalisere
endring av kjørefelt, sett venstre hendel
i ustabil posisjon i under halv sekund.
Viser til valgt direksjon kommer til å
aktivisere seg med 5 blink og deretter
slå seg automatisk av.
“Cornering lights”
Med tent nærlys og kjørefart på under
40 km/h, vil det tennes et lys (integrert i
tåkelyset) når du vrir rattet mye eller
når du slår på blinklyset. Dette lyset er
rettet mot svingretningen og bedrer
synsvinkelen om natten.
COURTESY LIGHTS
Funksjonen kan aktiveres og
tidsinnstilles fra menyen "Settings" i
Uconnect™-systemet. Når dørene
låses opp, tennes posisjonslysene og
dørterskellysene for det tidsrommet
som er definert i menyen.
25
"(99;U;ZZY’

REGNSENSOR
(for versjoner/markeder hvor dette
finnes)
22)8) 9)
Denne er plassert bak det innvendige
bakspeilet, på frontruten.
Sensoren er aktivert når
tenningsnøkkelen står på MAR og
deaktivert når tenningsnøkkelen står på
STOP.
Sensoren er i stand til å måle mengden
av regn, og følgelig å håndtere
modusen for automatisk tørking av
frontruten i henhold til vannet som
finnes på ruten (se avsnittet
"Automatiske vindusvisker").
AUTOMATISKE
VINDUSVISKER
Aktivere
Bruk menyen "Settings" iUconnect™-
systemet (for ytterligere informasjon,
se beskrivelse i tillegget som du finner
på nettet) og vri dreiebryteren A til
eller
.
Blokkering
Hvis du stiller startnøkkelen i STOP,
mens du lar dreiebryteren A stå i
posisjon
eller, skjer ingen
tørkesyklus utføres ved neste oppstart
(med startnøkkelen i MAR), på grunn av
systemsikkerheten.Deaktivere
Bruk menyen "Settings" iUconnect™-
systemet (for ytterligere informasjon,
se beskrivelse i tillegget som du finner
på nettet) eller vri dreiebryteren A til
en annen stilling enn
intervallfunksjonene (
eller).
BAKRUTETØRKER/
BAKRUTESPYLER
10)
Funksjonen skjer kun når startnøkkelen
står i posisjon MAR.
Dreiebryteren B fig. 31 kan settes i
følgende stillinger:
bakre vindusvisker rolige
intermitterende funksjon
kontinuerlig drift uten pausetiden
mellom de to slagene.Bakruteviskeren kan aktiveres på
følgende måter:
midlertidigmed en pause på
omtrent to sekunder mellom de
to slagene, når dreiebryteren B er i
posisjon
og viskeren ikke er i drift
synkron(med halvert
vindusviskerfrekvens) når dreiebryteren
B står på
og vindusviskeren er i
funksjon eller når dreiebryteren B står
på
, giret står i revers og
vindusviskeren er i funksjon
fortsettnår dreiebryteren B er på
Skyv spaken mot dashbordet
(midlertidig posisjon) for å aktiver
bakrutespylerens stråle. Når du skyver
spaken, aktiveres front- og
bakrutespyleren automatisk, med bare
én bevegelse.
Når du slipper spaken, utføres tre slag,
som for vindusviskeren. Hvis
plasseringen er
(bakre vindusvisker er
stille), blir vaskesyklusen slutført med
en endelig bevegelse, etter en pause på
6 sekunder. Den smarte vaskesyklusen
vil ikke bli utført hvis dreiebryteren
står i posisjonen
.
I det tilfelle hvor man utfører en
anmodning for vasking i en tid som er
større enn 30 sekunder, vil
vaskesyklusen bli blokkert, som
beskrevet i avsnittet "Smart vasking".
31F0Y0655C
28
BLI KJENT MED DIN BIL

FORSIKTIG
22)Hvis det er nødvendig å rengjøre
frontruten, forsikre deg om at enheten er
koblet fra.
FORSIKTIG
6)Ikke bruk vinduspusser for å fjerne lag av
snø eller is fra frontruten. Hvis
vindusviskeren under disse betingelser blir
utsatt for overdreven stress, inngriper
motorvernet som hindrer driften i noen få
sekunder. Hvis driften likevel ikke kan
gjenopptas (selv etter en omstart av bilen
med nøkkel), kontakter du Fiats
servicenett.
7)Ikke bruk vindusviskerne med bladet
løftet fra frontruten.
8)Aktiver ikke regnsensoren når du vasker
bilen i en automatisk vaskestasjon.
9)Hvis du ser is på frontruten, forsikre deg
om at enheten er koblet fra.
10)Ikke bruk bakruteviskeren å fjerne
bakruten å fjerne lag av snø eller is. Hvis
vindusviskeren under disse betingelser blir
utsatt for overdreven stress, inngriper
motorvernet som hindrer driften i noen få
sekunder. Hvis funksjonen ikke er
tilgjengelig likevel, henvend deg til Fiats
servicenett.
FAST GLASSTAK
(for versjoner/markeder hvor dette
finnes)
SOLGARDIN
Gardinen kan kun beveges når
startnøkkelen står på MAR. Når taket er
helt lukket, trykker du på knappen A
fig. 32 i over et halvt sekund: soltaket
åpner seg automatisk helt.
Når taket er helt åpent, trykker du på
knappen A i over et halvt sekund:
soltaket lukker seg automatisk helt.
Hvis du trykker kort på knappen A, kan
du åpne og lukke soltaket manuelt.NØDMANØVER
For å kunne bevege solgardinen
manuelt dersom betjeningsknappen
ikke fungerer, må du fjerne
beskyttelsesdekselet A fig. 33 på den
innvendige bekledningen og bruke den
vedlagte unbrakonøkkelen B (ligger i
verktøykassen eller, avhengig av
versjonen, i Fix&Go Automatic-
beholderen i bagasjerommet). Sett
nøkkelen i åpningen A og drei den med
klokken for å åpne gardinen eller mot
klokken for å lukke den.
STARTE BEVEGELSEN PÅ
SOLGARDINEN
Etter at den automatiske åpne-/
lukkefunksjonen har feilet, eller etter en
nødmanøver (se beskrivelse i forrige
avsnitt), er det nødvendig å initialisere
den automatiske åpnefunksjonen av
solgardinen på nytt.
32F0Y0121C
33F0Y0285C
29

INNSTILLINGSMENY
Setup-menyen består av følgende
elementer:
Speedometer
Trip
Vehicle info
Audio
Phone (for versjoner/markeder hvor
dette finnes)
Navigation (for versjoner/markeder
hvor dette finnes)
Alerts
Vehicle Setup
Når du vrir tenningsnøkkelen til MAR,
viser displayet den siste menyposten
som var aktivert før du slo av motoren.
MERK HvisUconnect™-systemet
er installert, vises og betjenes noen av
menypostene på systemets display
og ikke på displayet i instrumentpanelet
(se beskrivelsen i kapittelet "Multimedia"
eller i tillegget som er tilgjengelig på
nettet).
Vehicle Setup
Dette menyvalget lar deg endre
innstillingene for:
"Display"
"Safety Assistance"
"Safety"Display
Ved å velge "Display" får du tilgang til
innstillinger/opplysninger om: "Dimmer"
(for versjoner/markeder hvor dette
finnes), "Screen Setup", "See phone",
"See navigation", "Automatic Reset Trip
B".
Safety / Assist.
Ved å velge fanen "Safety/ får du tilgang
til innstillinger/opplysninger om: "City
Brake Control" (for versjoner/markeder
hvor dette finnes), "Parking Sensors
Volume", "Warning Buzzer Volume".
Safety
Ved å velge "Safety" får du tilgang til
innstillinger/opplysninger om: "Hill
Holder" (for versjoner/markeder hvor
dette finnes), "Passenger AIRBAG" (for
versjoner/markeder hvor dette finnes)
"Belt Buzzer" "Speed Beep".
ADVARSEL For lavt motoroljenivå på
grunn av manglende etterfylling, kan gå
ut over kjøretøyets normale funksjoner
og til slutt forårsake at motoren stanser
helt.
TRIP COMPUTER
Med tenningsnøkkelen i posisjon MAR
viser "Trip computer" (Kjørecomputeren)
verdier om bilens driftsstatus.Trip computeren består av:
Instant info: visning av størrelser
som “Autonomy” og “Instant
Comsumption”
"Trip A"viser følgende verdier:
"Travel Distance", "Travel Time",
"Average Consumption", "Average
Speed"
"Trip B"viser følgende verdier:
"Travel Distance", "Travel Time",
"Average Consumption", "Average
Speed".
"Trip A" og "Trip B" overvåker de
"fullendte turene" (reisene) uavhengig av
hverandre. “Trip B” kan utelukkes.
"Rekkevidden" beregnes og vises også
når kjøretøyet står stille med motoren
i gang.
Reset "Trip A" / "Trip B"
Begge funksjonene kan nullstilles (reset
- start en ny oppgave). For å utføre
reset av verdiene, trykk og hold inn
OK-knappen på rattet (se avsnittet
"Betjeningsknapper"). Kun de viste
verdiene blir nullstilt ("Trip A" eller "Trip
B").
MERK Størrelsene "Range" og "Instant
Economy" kan ikke nullstilles.
43

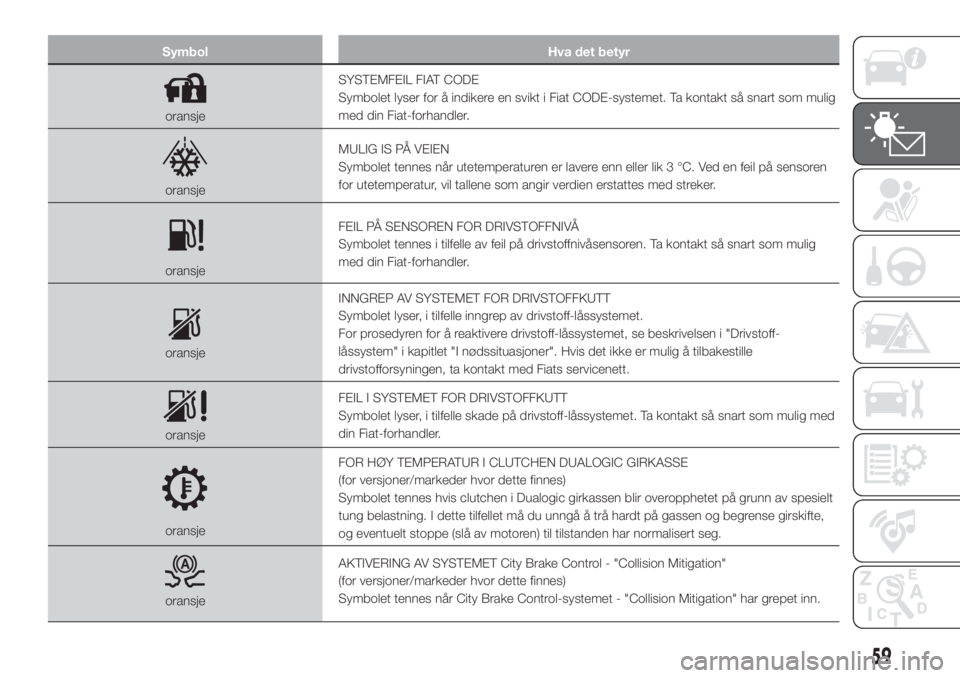

Symbol Hva det betyr
oransjeSYSTEMFEIL FIAT CODE
Symbolet lyser for å indikere en svikt i Fiat CODE-systemet. Ta kontakt så snart som mulig
med din Fiat-forhandler.
oransjeMULIG IS PÅ VEIEN
Symbolet tennes når utetemperaturen er lavere enn eller lik 3 °C. Ved en feil på sensoren
for utetemperatur, vil tallene som angir verdien erstattes med streker.
oransjeFEIL PÅ SENSOREN FOR DRIVSTOFFNIVÅ
Symbolet tennes i tilfelle av feil på drivstoffnivåsensoren. Ta kontakt så snart som mulig
med din Fiat-forhandler.
oransjeINNGREP AV SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle inngrep av drivstoff-låssystemet.
For prosedyren for å reaktivere drivstoff-låssystemet, se beskrivelsen i "Drivstoff-
låssystem" i kapitlet "I nødssituasjoner". Hvis det ikke er mulig å tilbakestille
drivstofforsyningen, ta kontakt med Fiats servicenett.
oransjeFEIL I SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle skade på drivstoff-låssystemet. Ta kontakt så snart som mulig med
din Fiat-forhandler.
oransjeFOR HØY TEMPERATUR I CLUTCHEN DUALOGIC GIRKASSE
(for versjoner/markeder hvor dette finnes)
Symbolet tennes hvis clutchen i Dualogic girkassen blir overopphetet på grunn av spesielt
tung belastning. I dette tilfellet må du unngå å trå hardt på gassen og begrense girskifte,
og eventuelt stoppe (slå av motoren) til tilstanden har normalisert seg.
oransjeAKTIVERING AV SYSTEMET City Brake Control - "Collision Mitigation"
(for versjoner/markeder hvor dette finnes)
Symbolet tennes når City Brake Control-systemet - "Collision Mitigation" har grepet inn.
59

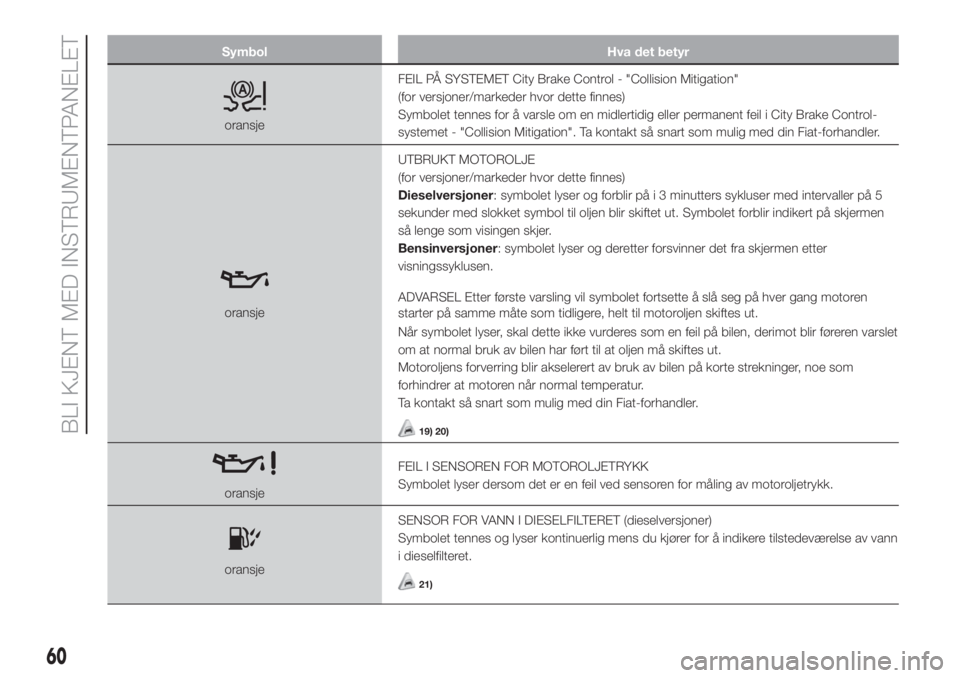

Symbol Hva det betyr
oransjeFEIL PÅ SYSTEMET City Brake Control - "Collision Mitigation"
(for versjoner/markeder hvor dette finnes)
Symbolet tennes for å varsle om en midlertidig eller permanent feil i City Brake Control-
systemet - "Collision Mitigation". Ta kontakt så snart som mulig med din Fiat-forhandler.
oransjeUTBRUKT MOTOROLJE
(for versjoner/markeder hvor dette finnes)
Dieselversjoner: symbolet lyser og forblir på i 3 minutters sykluser med intervaller på 5
sekunder med slokket symbol til oljen blir skiftet ut. Symbolet forblir indikert på skjermen
så lenge som visingen skjer.
Bensinversjoner: symbolet lyser og deretter forsvinner det fra skjermen etter
visningssyklusen.
ADVARSEL Etter første varsling vil symbolet fortsette å slå seg på hver gang motoren
starter på samme måte som tidligere, helt til motoroljen skiftes ut.
Når symbolet lyser, skal dette ikke vurderes som en feil på bilen, derimot blir føreren varslet
om at normal bruk av bilen har ført til at oljen må skiftes ut.
Motoroljens forverring blir akselerert av bruk av bilen på korte strekninger, noe som
forhindrer at motoren når normal temperatur.
Ta kontakt så snart som mulig med din Fiat-forhandler.
19) 20)
oransjeFEIL I SENSOREN FOR MOTOROLJETRYKK
Symbolet lyser dersom det er en feil ved sensoren for måling av motoroljetrykk.
oransjeSENSOR FOR VANN I DIESELFILTERET (dieselversjoner)
Symbolet tennes og lyser kontinuerlig mens du kjører for å indikere tilstedeværelse av vann
i dieselfilteret.21)
60
BLI KJENT MED INSTRUMENTPANELET
