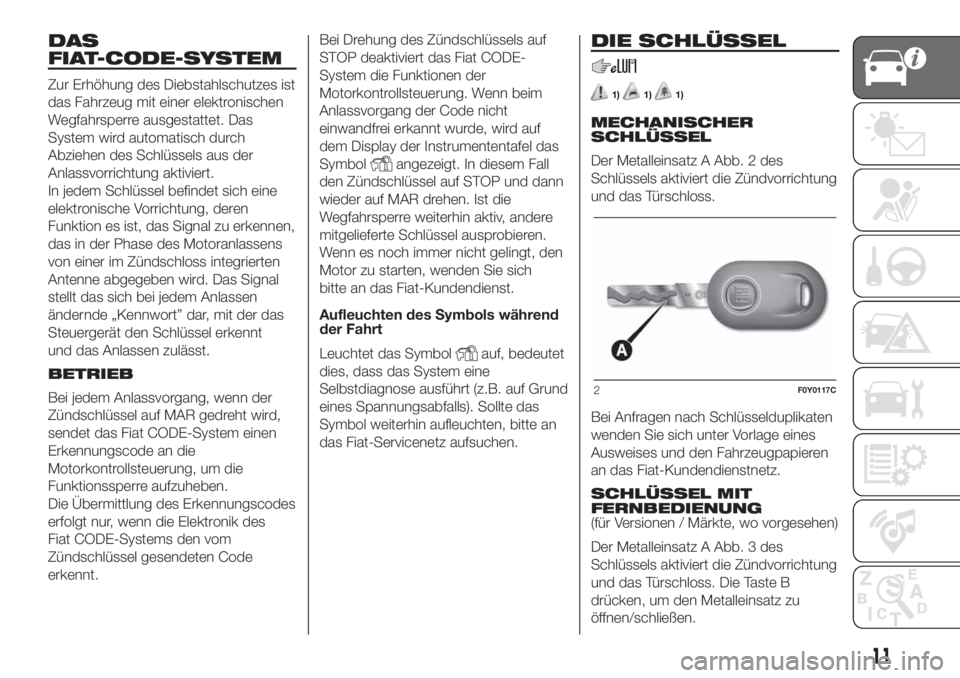

DAS
FIAT-CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist
das Fahrzeug mit einer elektronischen
Wegfahrsperre ausgestattet. Das
System wird automatisch durch
Abziehen des Schlüssels aus der
Anlassvorrichtung aktiviert.
In jedem Schlüssel befindet sich eine
elektronische Vorrichtung, deren
Funktion es ist, das Signal zu erkennen,
das in der Phase des Motoranlassens
von einer im Zündschloss integrierten
Antenne abgegeben wird. Das Signal
stellt das sich bei jedem Anlassen
ändernde „Kennwort” dar, mit der das
Steuergerät den Schlüssel erkennt
und das Anlassen zulässt.
BETRIEB
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MAR gedreht wird,
sendet das Fiat CODE-System einen
Erkennungscode an die
Motorkontrollsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn die Elektronik des
Fiat CODE-Systems den vom
Zündschlüssel gesendeten Code
erkennt.Bei Drehung des Zündschlüssels auf
STOP deaktiviert das Fiat CODE-
System die Funktionen der
Motorkontrollsteuerung. Wenn beim
Anlassvorgang der Code nicht
einwandfrei erkannt wurde, wird auf
dem Display der Instrumententafel das
Symbol
angezeigt. In diesem Fall
den Zündschlüssel auf STOP und dann
wieder auf MAR drehen. Ist die
Wegfahrsperre weiterhin aktiv, andere
mitgelieferte Schlüssel ausprobieren.
Wenn es noch immer nicht gelingt, den
Motor zu starten, wenden Sie sich
bitte an das Fiat-Kundendienst.
Aufleuchten des Symbols während
der Fahrt
Leuchtet das Symbol
auf, bedeutet
dies, dass das System eine
Selbstdiagnose ausführt (z.B. auf Grund
eines Spannungsabfalls). Sollte das
Symbol weiterhin aufleuchten, bitte an
das Fiat-Servicenetz aufsuchen.
DIE SCHLÜSSEL
1)1)1)
MECHANISCHER
SCHLÜSSEL
Der Metalleinsatz A Abb. 2 des
Schlüssels aktiviert die Zündvorrichtung
und das Türschloss.
Bei Anfragen nach Schlüsselduplikaten
wenden Sie sich unter Vorlage eines
Ausweises und den Fahrzeugpapieren
an das Fiat-Kundendienstnetz.
SCHLÜSSEL MIT
FERNBEDIENUNG
(für Versionen / Märkte, wo vorgesehen)
Der Metalleinsatz A Abb. 3 des
Schlüssels aktiviert die Zündvorrichtung
und das Türschloss. Die Taste B
drücken, um den Metalleinsatz zu
öffnen/schließen.
2F0Y0117C
11

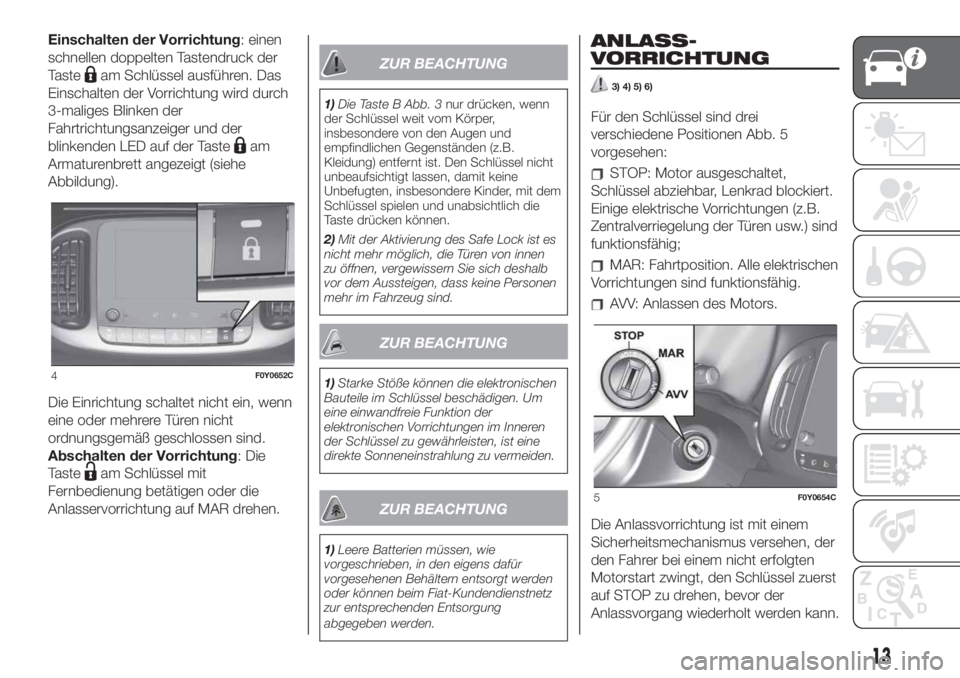

Einschalten der Vorrichtung: einen
schnellen doppelten Tastendruck der
Taste
am Schlüssel ausführen. Das
Einschalten der Vorrichtung wird durch
3-maliges Blinken der
Fahrtrichtungsanzeiger und der
blinkenden LED auf der Taste
am
Armaturenbrett angezeigt (siehe
Abbildung).
Die Einrichtung schaltet nicht ein, wenn
eine oder mehrere Türen nicht
ordnungsgemäß geschlossen sind.
Abschalten der Vorrichtung: Die
Taste
am Schlüssel mit
Fernbedienung betätigen oder die
Anlasservorrichtung auf MAR drehen.
ZUR BEACHTUNG
1)Die Taste B Abb. 3nur drücken, wenn
der Schlüssel weit vom Körper,
insbesondere von den Augen und
empfindlichen Gegenständen (z.B.
Kleidung) entfernt ist. Den Schlüssel nicht
unbeaufsichtigt lassen, damit keine
Unbefugten, insbesondere Kinder, mit dem
Schlüssel spielen und unabsichtlich die
Taste drücken können.
2)Mit der Aktivierung des Safe Lock ist es
nicht mehr möglich, die Türen von innen
zu öffnen, vergewissern Sie sich deshalb
vor dem Aussteigen, dass keine Personen
mehr im Fahrzeug sind.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
ZUR BEACHTUNG
1)Leere Batterien müssen, wie
vorgeschrieben, in den eigens dafür
vorgesehenen Behältern entsorgt werden
oder können beim Fiat-Kundendienstnetz
zur entsprechenden Entsorgung
abgegeben werden.
ANLASS-
VORRICHTUNG
3) 4) 5) 6)
Für den Schlüssel sind drei
verschiedene Positionen Abb. 5
vorgesehen:
STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad blockiert.
Einige elektrische Vorrichtungen (z.B.
Zentralverriegelung der Türen usw.) sind
funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.
4F0Y0652C
5F0Y0654C
13

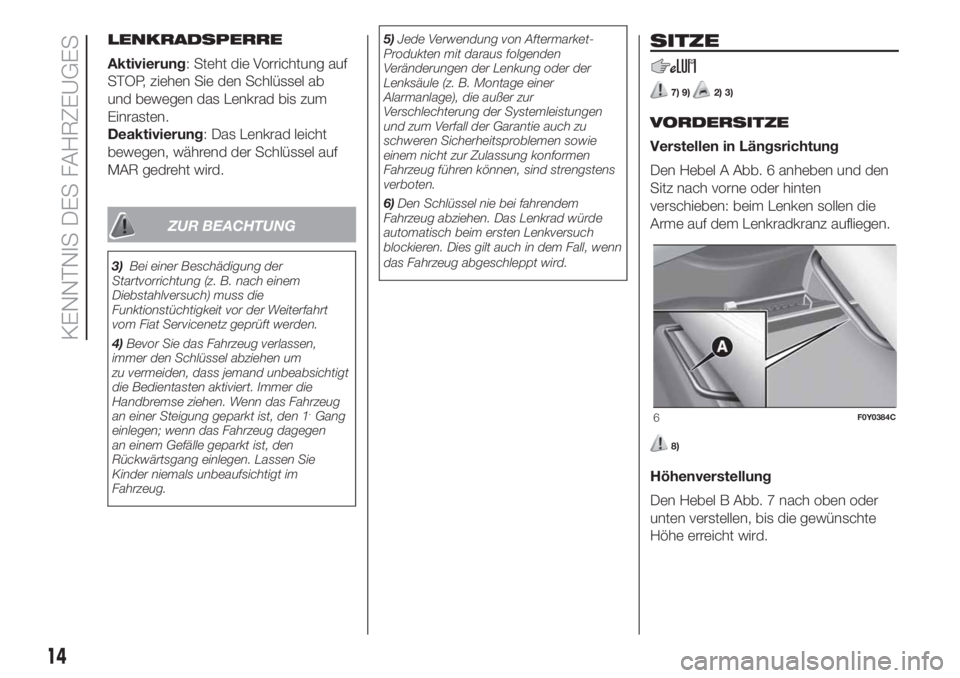

LENKRADSPERRE
Aktivierung: Steht die Vorrichtung auf
STOP, ziehen Sie den Schlüssel ab
und bewegen das Lenkrad bis zum
Einrasten.
Deaktivierung: Das Lenkrad leicht
bewegen, während der Schlüssel auf
MAR gedreht wird.
ZUR BEACHTUNG
3)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Fiat Servicenetz geprüft werden.
4)Bevor Sie das Fahrzeug verlassen,
immer den Schlüssel abziehen um
zu vermeiden, dass jemand unbeabsichtigt
die Bedientasten aktiviert. Immer die
Handbremse ziehen. Wenn das Fahrzeug
an einer Steigung geparkt ist, den 1
.Gang
einlegen; wenn das Fahrzeug dagegen
an einem Gefälle geparkt ist, den
Rückwärtsgang einlegen. Lassen Sie
Kinder niemals unbeaufsichtigt im
Fahrzeug.5)Jede Verwendung von Aftermarket-
Produkten mit daraus folgenden
Veränderungen der Lenkung oder der
Lenksäule (z. B. Montage einer
Alarmanlage), die außer zur
Verschlechterung der Systemleistungen
und zum Verfall der Garantie auch zu
schweren Sicherheitsproblemen sowie
einem nicht zur Zulassung konformen
Fahrzeug führen können, sind strengstens
verboten.
6)Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad würde
automatisch beim ersten Lenkversuch
blockieren. Dies gilt auch in dem Fall, wenn
das Fahrzeug abgeschleppt wird.
SITZE
7) 9)2) 3)
VORDERSITZE
Verstellen in Längsrichtung
Den Hebel A Abb. 6 anheben und den
Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
8)
Höhenverstellung
Den Hebel B Abb. 7 nach oben oder
unten verstellen, bis die gewünschte
Höhe erreicht wird.
6F0Y0384C
14
KENNTNIS DES FAHRZEUGES

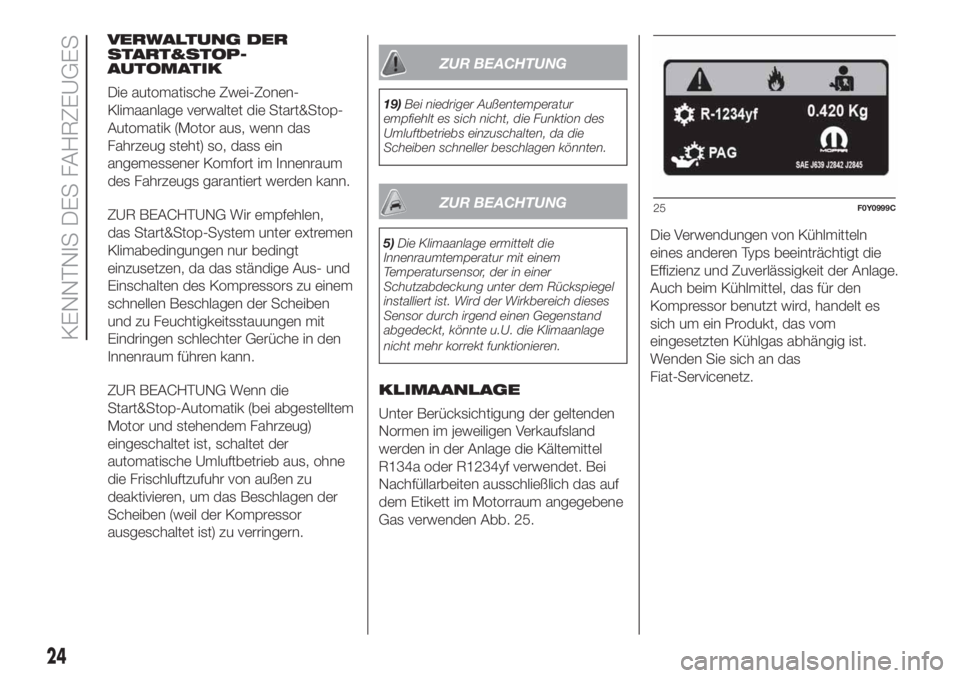

VERWALTUNG DER
START&STOP-
AUTOMATIK
Die automatische Zwei-Zonen-
Klimaanlage verwaltet die Start&Stop-
Automatik (Motor aus, wenn das
Fahrzeug steht) so, dass ein
angemessener Komfort im Innenraum
des Fahrzeugs garantiert werden kann.
ZUR BEACHTUNG Wir empfehlen,
das Start&Stop-System unter extremen
Klimabedingungen nur bedingt
einzusetzen, da das ständige Aus- und
Einschalten des Kompressors zu einem
schnellen Beschlagen der Scheiben
und zu Feuchtigkeitsstauungen mit
Eindringen schlechter Gerüche in den
Innenraum führen kann.
ZUR BEACHTUNG Wenn die
Start&Stop-Automatik (bei abgestelltem
Motor und stehendem Fahrzeug)
eingeschaltet ist, schaltet der
automatische Umluftbetrieb aus, ohne
die Frischluftzufuhr von außen zu
deaktivieren, um das Beschlagen der
Scheiben (weil der Kompressor
ausgeschaltet ist) zu verringern.
ZUR BEACHTUNG
19)Bei niedriger Außentemperatur
empfiehlt es sich nicht, die Funktion des
Umluftbetriebs einzuschalten, da die
Scheiben schneller beschlagen könnten.
ZUR BEACHTUNG
5)Die Klimaanlage ermittelt die
Innenraumtemperatur mit einem
Temperatursensor, der in einer
Schutzabdeckung unter dem Rückspiegel
installiert ist. Wird der Wirkbereich dieses
Sensor durch irgend einen Gegenstand
abgedeckt, könnte u.U. die Klimaanlage
nicht mehr korrekt funktionieren.
KLIMAANLAGE
Unter Berücksichtigung der geltenden
Normen im jeweiligen Verkaufsland
werden in der Anlage die Kältemittel
R134a oder R1234yf verwendet. Bei
Nachfüllarbeiten ausschließlich das auf
dem Etikett im Motorraum angegebene
Gas verwenden Abb. 25.Die Verwendungen von Kühlmitteln
eines anderen Typs beeinträchtigt die
Effizienz und Zuverlässigkeit der Anlage.
Auch beim Kühlmittel, das für den
Kompressor benutzt wird, handelt es
sich um ein Produkt, das vom
eingesetzten Kühlgas abhängig ist.
Wenden Sie sich an das
Fiat-Servicenetz.
25F0Y0999C
24
KENNTNIS DES FAHRZEUGES

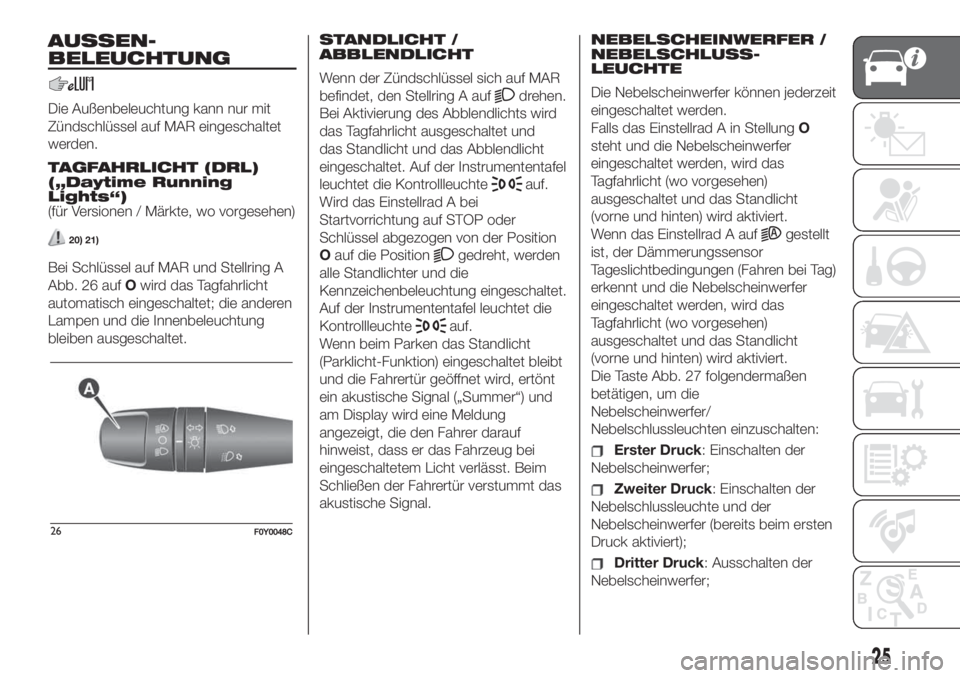

AUSSEN-
BELEUCHTUNG
Die Außenbeleuchtung kann nur mit
Zündschlüssel auf MAR eingeschaltet
werden.
TAGFAHRLICHT (DRL)
(„Daytime Running
Lights“)
(für Versionen / Märkte, wo vorgesehen)
20) 21)
Bei Schlüssel auf MAR und Stellring A
Abb. 26 aufOwird das Tagfahrlicht
automatisch eingeschaltet; die anderen
Lampen und die Innenbeleuchtung
bleiben ausgeschaltet.STANDLICHT /
ABBLENDLICHT
Wenn der Zündschlüssel sich auf MAR
befindet, den Stellring A auf
drehen.
Bei Aktivierung des Abblendlichts wird
das Tagfahrlicht ausgeschaltet und
das Standlicht und das Abblendlicht
eingeschaltet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
Wird das Einstellrad A bei
Startvorrichtung auf STOP oder
Schlüssel abgezogen von der Position
Oauf die Position
gedreht, werden
alle Standlichter und die
Kennzeichenbeleuchtung eingeschaltet.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Wenn beim Parken das Standlicht
(Parklicht-Funktion) eingeschaltet bleibt
und die Fahrertür geöffnet wird, ertönt
ein akustische Signal („Summer“) und
am Display wird eine Meldung
angezeigt, die den Fahrer darauf
hinweist, dass er das Fahrzeug bei
eingeschaltetem Licht verlässt. Beim
Schließen der Fahrertür verstummt das
akustische Signal.NEBELSCHEINWERFER /
NEBELSCHLUSS-
LEUCHTE
Die Nebelscheinwerfer können jederzeit
eingeschaltet werden.
Falls das Einstellrad A in StellungO
steht und die Nebelscheinwerfer
eingeschaltet werden, wird das
Tagfahrlicht (wo vorgesehen)
ausgeschaltet und das Standlicht
(vorne und hinten) wird aktiviert.
Wenn das Einstellrad A auf
gestellt
ist, der Dämmerungssensor
Tageslichtbedingungen (Fahren bei Tag)
erkennt und die Nebelscheinwerfer
eingeschaltet werden, wird das
Tagfahrlicht (wo vorgesehen)
ausgeschaltet und das Standlicht
(vorne und hinten) wird aktiviert.
Die Taste Abb. 27 folgendermaßen
betätigen, um die
Nebelscheinwerfer/
Nebelschlussleuchten einzuschalten:
Erster Druck: Einschalten der
Nebelscheinwerfer;
Zweiter Druck: Einschalten der
Nebelschlussleuchte und der
Nebelscheinwerfer (bereits beim ersten
Druck aktiviert);
Dritter Druck: Ausschalten der
Nebelscheinwerfer;
25
"&99;U;;W^’

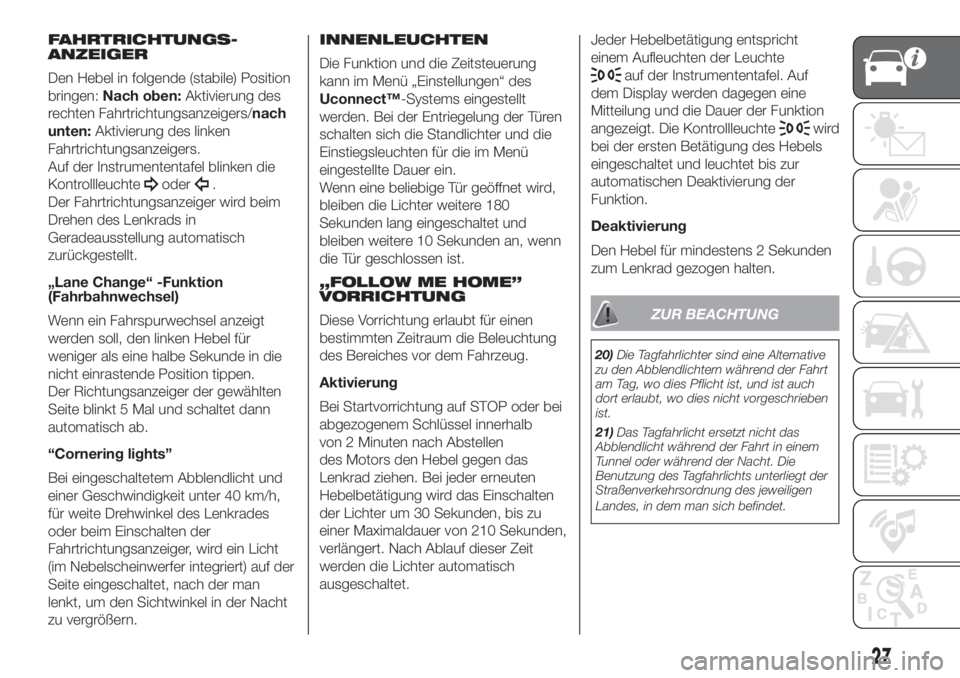

FAHRTRICHTUNGS-
ANZEIGER
Den Hebel in folgende (stabile) Position
bringen:Nach oben:Aktivierung des
rechten Fahrtrichtungsanzeigers/nach
unten:Aktivierung des linken
Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinken die
Kontrollleuchte
oder.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in
Geradeausstellung automatisch
zurückgestellt.
„Lane Change“ -Funktion
(Fahrbahnwechsel)
Wenn ein Fahrspurwechsel anzeigt
werden soll, den linken Hebel für
weniger als eine halbe Sekunde in die
nicht einrastende Position tippen.
Der Richtungsanzeiger der gewählten
Seite blinkt 5 Mal und schaltet dann
automatisch ab.
“Cornering lights”
Bei eingeschaltetem Abblendlicht und
einer Geschwindigkeit unter 40 km/h,
für weite Drehwinkel des Lenkrades
oder beim Einschalten der
Fahrtrichtungsanzeiger, wird ein Licht
(im Nebelscheinwerfer integriert) auf der
Seite eingeschaltet, nach der man
lenkt, um den Sichtwinkel in der Nacht
zu vergrößern.INNENLEUCHTEN
Die Funktion und die Zeitsteuerung
kann im Menü „Einstellungen“ des
Uconnect™-Systems eingestellt
werden. Bei der Entriegelung der Türen
schalten sich die Standlichter und die
Einstiegsleuchten für die im Menü
eingestellte Dauer ein.
Wenn eine beliebige Tür geöffnet wird,
bleiben die Lichter weitere 180
Sekunden lang eingeschaltet und
bleiben weitere 10 Sekunden an, wenn
die Tür geschlossen ist.
„FOLLOW ME HOME”
VORRICHTUNG
Diese Vorrichtung erlaubt für einen
bestimmten Zeitraum die Beleuchtung
des Bereiches vor dem Fahrzeug.
Aktivierung
Bei Startvorrichtung auf STOP oder bei
abgezogenem Schlüssel innerhalb
von 2 Minuten nach Abstellen
des Motors den Hebel gegen das
Lenkrad ziehen. Bei jeder erneuten
Hebelbetätigung wird das Einschalten
der Lichter um 30 Sekunden, bis zu
einer Maximaldauer von 210 Sekunden,
verlängert. Nach Ablauf dieser Zeit
werden die Lichter automatisch
ausgeschaltet.Jeder Hebelbetätigung entspricht
einem Aufleuchten der Leuchte
auf der Instrumententafel. Auf
dem Display werden dagegen eine
Mitteilung und die Dauer der Funktion
angezeigt. Die Kontrollleuchte
wird
bei der ersten Betätigung des Hebels
eingeschaltet und leuchtet bis zur
automatischen Deaktivierung der
Funktion.
Deaktivierung
Den Hebel für mindestens 2 Sekunden
zum Lenkrad gezogen halten.
ZUR BEACHTUNG
20)Die Tagfahrlichter sind eine Alternative
zu den Abblendlichtern während der Fahrt
am Tag, wo dies Pflicht ist, und ist auch
dort erlaubt, wo dies nicht vorgeschrieben
ist.
21)Das Tagfahrlicht ersetzt nicht das
Abblendlicht während der Fahrt in einem
Tunnel oder während der Nacht. Die
Benutzung des Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem man sich befindet.
27

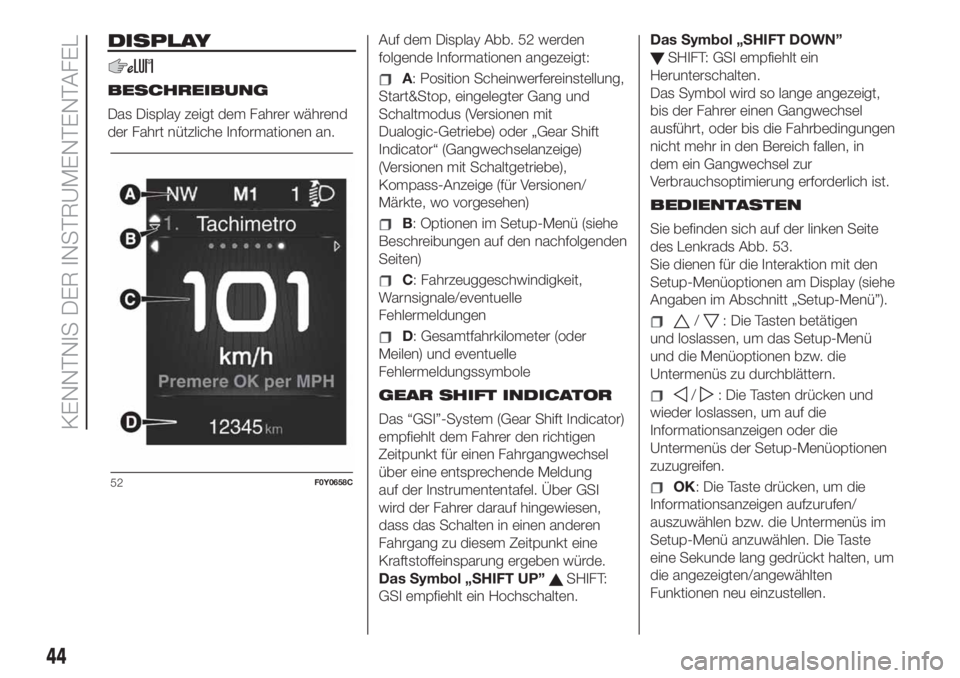

DISPLAY
BESCHREIBUNG
Das Display zeigt dem Fahrer während
der Fahrt nützliche Informationen an.Auf dem Display Abb. 52 werden
folgende Informationen angezeigt:A: Position Scheinwerfereinstellung,
Start&Stop, eingelegter Gang und
Schaltmodus (Versionen mit
Dualogic-Getriebe) oder „Gear Shift
Indicator“ (Gangwechselanzeige)
(Versionen mit Schaltgetriebe),
Kompass-Anzeige (für Versionen/
Märkte, wo vorgesehen)
B: Optionen im Setup-Menü (siehe
Beschreibungen auf den nachfolgenden
Seiten)
C: Fahrzeuggeschwindigkeit,
Warnsignale/eventuelle
Fehlermeldungen
D: Gesamtfahrkilometer (oder
Meilen) und eventuelle
Fehlermeldungssymbole
GEAR SHIFT INDICATOR
Das “GSI”-System (Gear Shift Indicator)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel
über eine entsprechende Meldung
auf der Instrumententafel. Über GSI
wird der Fahrer darauf hingewiesen,
dass das Schalten in einen anderen
Fahrgang zu diesem Zeitpunkt eine
Kraftstoffeinsparung ergeben würde.
Das Symbol „SHIFT UP”
SHIFT:
GSI empfiehlt ein Hochschalten.Das Symbol „SHIFT DOWN”
SHIFT: GSI empfiehlt ein
Herunterschalten.
Das Symbol wird so lange angezeigt,
bis der Fahrer einen Gangwechsel
ausführt, oder bis die Fahrbedingungen
nicht mehr in den Bereich fallen, in
dem ein Gangwechsel zur
Verbrauchsoptimierung erforderlich ist.
BEDIENTASTEN
Sie befinden sich auf der linken Seite
des Lenkrads Abb. 53.
Sie dienen für die Interaktion mit den
Setup-Menüoptionen am Display (siehe
Angaben im Abschnitt „Setup-Menü”).
/: Die Tasten betätigen
und loslassen, um das Setup-Menü
und die Menüoptionen bzw. die
Untermenüs zu durchblättern.
/: Die Tasten drücken und
wieder loslassen, um auf die
Informationsanzeigen oder die
Untermenüs der Setup-Menüoptionen
zuzugreifen.
OK: Die Taste drücken, um die
Informationsanzeigen aufzurufen/
auszuwählen bzw. die Untermenüs im
Setup-Menü anzuwählen. Die Taste
eine Sekunde lang gedrückt halten, um
die angezeigten/angewählten
Funktionen neu einzustellen.52F0Y0658C
44
KENNTNIS DER INSTRUMENTENTAFEL

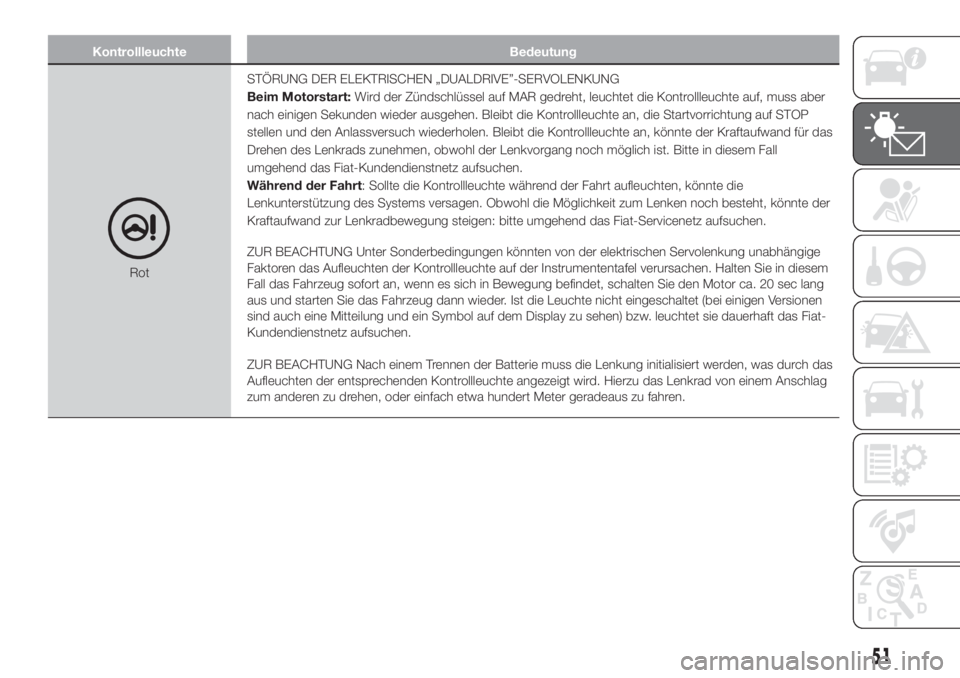

Kontrollleuchte Bedeutung
RotSTÖRUNG DER ELEKTRISCHEN „DUALDRIVE”-SERVOLENKUNG
Beim Motorstart:Wird der Zündschlüssel auf MAR gedreht, leuchtet die Kontrollleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen. Bleibt die Kontrollleuchte an, die Startvorrichtung auf STOP
stellen und den Anlassversuch wiederholen. Bleibt die Kontrollleuchte an, könnte der Kraftaufwand für das
Drehen des Lenkrads zunehmen, obwohl der Lenkvorgang noch möglich ist. Bitte in diesem Fall
umgehend das Fiat-Kundendienstnetz aufsuchen.
Während der Fahrt: Sollte die Kontrollleuchte während der Fahrt aufleuchten, könnte die
Lenkunterstützung des Systems versagen. Obwohl die Möglichkeit zum Lenken noch besteht, könnte der
Kraftaufwand zur Lenkradbewegung steigen: bitte umgehend das Fiat-Servicenetz aufsuchen.
ZUR BEACHTUNG Unter Sonderbedingungen könnten von der elektrischen Servolenkung unabhängige
Faktoren das Aufleuchten der Kontrollleuchte auf der Instrumententafel verursachen. Halten Sie in diesem
Fall das Fahrzeug sofort an, wenn es sich in Bewegung befindet, schalten Sie den Motor ca. 20 sec lang
aus und starten Sie das Fahrzeug dann wieder. Ist die Leuchte nicht eingeschaltet (bei einigen Versionen
sind auch eine Mitteilung und ein Symbol auf dem Display zu sehen) bzw. leuchtet sie dauerhaft das Fiat-
Kundendienstnetz aufsuchen.
ZUR BEACHTUNG Nach einem Trennen der Batterie muss die Lenkung initialisiert werden, was durch das
Aufleuchten der entsprechenden Kontrollleuchte angezeigt wird. Hierzu das Lenkrad von einem Anschlag
zum anderen zu drehen, oder einfach etwa hundert Meter geradeaus zu fahren.
51
