2019 CITROEN JUMPER display

4
Instrument och reglage10.Förarens främre krockkudde/signalhorn.
11. Rattreglage för bilradio.
Mittkonsol
3.Förvaringsutrymme/flyttbar askkopp.
4. 12
V-tillbehörsuttag (max. 180 W).
5. USB-uttag/cigarettändaruttag.
6. Dynamisk stabilitetskontroll (DSC/ASR)/
ITC antispinnsystem.
7. Hjälp i


nedförsbacke.
8. Avåkningsvarnare.
9. Varningsblinkers.
10. Centrallås/kontrollampa för låsning.
11. Borttagning av is och imma.
12 . Växelspak.
1. Säkringsdosa.
2. Tilläggsvärme.
3. Pneumatisk fjädring/läslampor/extra
ventilation bak.
4. Reglage för farthållare/fartbegränsare.
5. Inställning av fordonsparametrar/
strålkastarnas höjd/dimljus fram/bak.
6. Belysningsreglage och reglage för
körriktningsvisare.
7. Kontrollenhet med display.
8. Reglage för torkare/spolare/färddator.
9. Tändningslås.
1.Ljudsystem/navigation.
2. Värme/luftkonditionering.
Översikt

7
Instrumentpaneler
Instrumenttavla/display
nivå 1
1.Hastighetsmätare (km/h eller mph).
2. Display.
3. Bränslemätare.
4. Kylarvätskans temperatur.
5. Var vräknare (v/min x 1
000).Display nivå 1
I den nedre delen:
-
Tid
-

Yttertemperatur
-
K
örd sträcka (km/miles)
-
F
ärddator (räckvidd, förbrukning etc.)
-

Strålkastarhöjd
-
V
arning för över var vning, kan
programmeras
-
F
arthållare eller fartbegränsare
-

Växlingsindikator
- S top & Start.
I den övre delen:
-
Datum
-


Serviceindikator
-


Varningsmeddelanden
-
S

tatusmeddelanden för funktioner
-


Fordonsinställningar.
Instrumenttavla/display
nivå 2
1.Hastighetsmätare (km/h eller mph).
2. Display.
3. Bränslemätare.
4. Kylarvätskans temperatur.
5. Var vräknare (v/min x 1
000).
1
Instrumentpanelen

8
I vänstra delen:
- Tid
-


Yttertemperatur
-


Kontrollampor
-
F

arthållare eller fartbegränsare.
I högra delen:
-
Datum
-


Serviceindikator
-

F
ärddator (räckvidd, förbrukning etc.)
-


Varningsmeddelanden
-
S

tatusmeddelanden för funktioner
-


Fordonsinställningar
-


Strålkastarhöjd
-

K
örd sträcka (km/miles)
Varnings- och
kontrollampor
När tändningen slås på
Vissa kontrollampor tänds alltid i några
sekunder, varje gång tändningen slås på.
Så fort motorn startar skall dessa lampor
slockna igen.
Slå upp och läs om den berörda
varningslampan innan du kör iväg om den inte
slocknar.

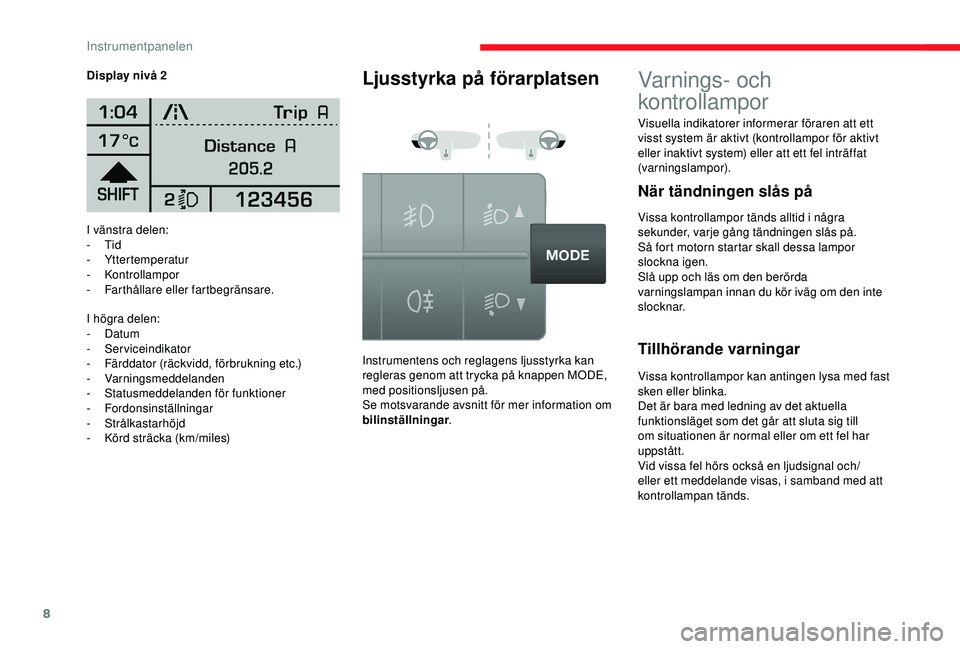

Display nivå 2
Ljusstyrka på förarplatsen
Instrumentens och reglagens ljusstyrka kan
regleras genom att trycka på knappen MODE,
med positionsljusen på.
Se motsvarande avsnitt för mer information om
bilinställningar
.Tillhörande varningar
Vissa kontrollampor kan antingen lysa med fast
sken eller blinka.
Det är bara med ledning av det aktuella
funktionsläget som det går att sluta sig till
om situationen är normal eller om ett fel har
uppstått.
Vid vissa fel hörs också en ljudsignal och/
eller ett meddelande visas, i samband med att
kontrollampan tänds. Visuella indikatorer informerar föraren att ett
visst system är aktivt (kontrollampor för aktivt
eller inaktivt system) eller att ett fel inträffat
(varningslampor).
Instrumentpanelen

10
KontrollampaIndikeringOrsak Åtgärder/observationer
Röda varningslampor
KylvätsketemperaturPå H i det röda fältet. F ör hög kylvätsketemperatur
och/eller
onormal förhöjning. Parkera bilen och slå från tändningen.
Låt kretsen kylas av tillräckligt.
Kontrollera nivån visuellt.
För mer information om Kontroll av nivåer
, se
motsvarande avsnitt.
Gör en påfyllning om nivån är för låg.
Om nivån är korrekt, kontakta CITROËN eller en
annan kvalificerad verkstad.
Fast sken med visaren
i
det röda fältet.
Motoroljetryck Blinkar i


några
sekunder och ett
meddelande visas på
displayen. Motoroljans kvalitet är mycket
försämrad.
Utför byte av motorolja så snart som möjligt.
Efter en andra varningsnivå kommer motorns
prestanda att begränsas.
Tillfälligt tänd eller
lyser konstant med
motorn i
gång. Låg oljenivå
eller
ett större fel. Parkera bilen och slå från tändningen.
Kontrollera nivån manuellt.
För mer information om Kontroll av nivåer
, se
motsvarande avsnitt.
Gör en påfyllning om nivån är för låg.
Om nivån är korrekt, kontakta CITROËN eller en
annan kvalificerad verkstad.
Batteriladdning Fast sken. Ett funktionsfel i


laddningskretsen
eller batteriet. Granska batteriets kabelskor.
Se avsnittet Batteri
för mer information.
Lyser med fast eller
blinkande sken trots
kontrollerna. Ett funktionsfel i


tändningskretsen
eller insprutningssystemet. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad utföra en kontroll.
Öppningsavkänning Fast sken. En av fordonets dörrar eller
luckor är dåligt stängd. Kontrollera stängningen av hyttens dörrar,
bakdörrarna och sidodörren samt motorhuven.
Instrumentpanelen

11
KontrollampaIndikeringOrsak Åtgärder/observationer
Servostyrning Fast, åtföljt av en
ljudsignal och ett
meddelande på
displayen Servostyrningen är felaktig.
Bilen behåller sin vanliga styrning, men har ingen
servo.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad utföra en kontroll.
Krockkudde fram/
sida Blinkar eller fast sken.
Fel på en krockkudde eller en
bältessträckare. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad utföra en kontroll.
Se motsvarande avsnitt för mer information om
krockkuddarna
.
Bilbältet inte
fastspänt Fast sken och sedan
blinkande. Föraren har inte spänt fast sitt
säkerhetsbälte. Dra i
remmen och skjut in låstungan i bälteslåset.
Åtföljs av en ljudsignal
och förblir sedan tänd. Bilen körs utan att föraren har
spänt fast säkerhetsbältet. Kontrollera att bilbältet är ordentligt fastspänt genom
att dra i
remmen.
Luftfjädring Fast sken. Fel i
systemet.Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad utföra en kontroll.
Parkeringsbroms Fast sken. Parkeringsbromsen är åtdragen
eller dåligt lossad. Lossa parkeringsbromsen så att lampan släcks, med
foten på bromspedalen.
Bromsvätskenivå Fast sken. Otillräcklig vätskenivå. Fyll på med vätska som godkänts av CITROËN.
Förblir tänd, trots
korrekt nivå. Stanna bilen så for t du kan på ett säker t sätt.
Parkera bilen, slå av tändningen och vänd dig till
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
1
Instrumentpanelen

12
KontrollampaTillståndAnger Åtgärder/kommentarer
+ Elektronisk
bromsfördelare
Fast sken.
Fel i
systemet.Stanna bilen så for t du kan på ett säker t sätt.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Orange varningslampor Låsningsfria
bromsar (ABS) Fast sken.
Fel i
ABS-systemet.Bilens vanliga bromssystem fungerar fortfarande.
Kör i
måttlig fart, var försiktig och kontakta snarast
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
Service Tillfälligt på. Mindre fel förekommer. Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Fast sken åtföljt av
ett meddelande på
skärmen. Allvarliga fel förekommer.
Anteckna varningsmeddelandet och kontakta
CITROËN eller en annan kvalificerad verkstad.
Bromsklossar Fast sken. Bromsbeläggen fram är slitna. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad byta bromsbeläggen.
DSC/ASR Blinkar. Systemet aktiverat. Systemet optimerar bilens väggrepp och möjliggör
även bättre kursstabilitet.
Fast, åtföljt av en
ljudsignal och ett
meddelande på
displayen. Fel i
systemet eller på starthjälp
i


backe.Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Läs under motsvarande rubrik för mer information om
antisladdsystemet eller antispinnsystemet
.
Fast sken. Fel på det intelligenta
antispinnsystemet.
Instrumentpanelen

14
AvåkningsvarnareBlinkande sken
samtidigt som en
ljudsignal hörs. Oönskad avvikelse åt vänster
eller höger.
Vrid ratten åt motsatt håll för att återgå till rätt
körriktning.
Fast sken samtidigt
som en ljudsignal
hörs. Avåkningsvarnaren fungerar
felaktigt.
Rengör vindrutan.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet om
problemet kvarstår.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Elektronisk
startspärr Fast sken.
Den isatta tändningsnyckeln
identifieras inte.
Det går inte att starta. Byt nyckel och be CITROËN kontrollera den felaktiga
nyckeln.
Du hittar mer information om stöldskydd

i


motsvarande avsnitt.
Lyser i
ca 10 sekunder
efter att tändningen
slagits från. När larmet löser ut.
Kontakta CITROËN eller en annan kvalificerad
verkstad för att få hjälp att kontrollera låsen.
Förekomst av
vatten i
filtret för
dieselbränslet Fast sken åtföljt av
ett meddelande på
skärmen. Förekomst av vatten
i


bränslefiltret.Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad rengöra filtret.
För mer information om kontroller
, se motsvarande
avsnitt.
AdBlue Fast sken och blinkar
sedan följt av ett
meddelande på
displayen. Minskad räckvidd.
Fyll på AdBlue så snart som möjligt.
För mer information om AdBlue
®, se motsvarande
avsnitt.
Instrumentpanelen

16
KontrollampaIndikeringOrsak Åtgärder/observationer
Farthållare Fast sken. Farthållare har valts. Manuellt val.
Halvljus Fast sken. Ett manuellt val. Ställ belysningsreglaget i


det andra läget.
Blå varningslampor Helljus Fast sken. Belysningsreglaget har dragits
mot dig. Dra på nytt i
reglaget för att återgå till halvljus.
Automatiskt helljus Fast sken. Funktionen aktiveras i
menyn
MODE. Aktivering och avaktivering av helljusstrålkastarna
sker automatiskt efter körförhållanden och trafik.
Se motsvarande avsnitt för mer information om
bilinställningar
.
Temperatur/halka Varningslampan för
halka, temperaturen
blinkar åtföljd av
ett meddelande på
displayen. Klimatförhållanden som kan leda
till isbildning på körbanan.
Var ännu vaksammare och undvik häftig bromsning.
Datum/tid Inställning: datum, tid. Konfigurering i
menyn "MODE". Se motsvarande avsnitt för mer information om bilinställningar.
Varningslampa på
displayens skärm
Visningar på
instrumentpanelen
Anger
Åtgärder/kommentarer
Instrumentpanelen
