2019 CITROEN C4CACTUS ECO mode

74
ASR / CDS
C es systèmes offrent un surcroît de
sécurité en conduite normale, mais ils ne
doivent pas inciter le conducteur à prendre
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
C'est lorsque les conditions d'adhérence
diminuent (pluie, neige, verglas) que
les risques de perte d'adhérence
augmentent. Il est donc indispensable,
pour votre sécurité, de conser ver ces
systèmes activés en toutes conditions,
et particulièrement lorsque celles-ci sont
difficiles.
Le fonctionnement de ces systèmes
est assuré sous réser ve du respect
des préconisations du constructeur,
concernant tant les roues (pneumatiques
et jantes), les composants de freinage,
les composants électroniques que les
procédures de montage et d'inter vention
du réseau CITROËN.
Afin de bénéficier de l'efficacité de ces
systèmes en conditions hivernales, il est
impératif d'équiper le véhicule de quatre
pneumatiques neige qui permettront au
véhicule de garder un comportement
neutre.Grip control
Système d'antipatinage spécifique et breveté,
améliorant la motricité dans la neige, la boue
et le sable.
Cet équipement, dont le fonctionnement a
été optimisé pour chaque situation, permet
d'évoluer dans la majorité des conditions de
faible adhérence (rencontrées en utilisation de
tourisme).
Associé aux pneumatiques toutes saisons
M+S (Mud and Snow) 205/50 R17, ce système
offre un compromis entre sécurité, adhérence
et motricité. Ces pneumatiques sont aussi
performants en hiver qu'en été.
L'appui sur la pédale d'accélérateur doit être
suffisant pour que le système puisse exploiter
la puissance du moteur. Des phases de
fonctionnement avec un régime moteur élevé
sont tout à fait normales.
Un sélecteur à cinq positions vous permet de
choisir le mode de réglage correspondant aux
conditions de roulage que vous rencontrez.
Associé à chaque mode, un voyant s'allume
pour confirmer votre choix.
Un affichage spécifique et supplémentaire
apparaît momentanément dans l'écran tactile
pour confirmer la sélection faite avec la
molette.
Standard (ESC)
Ce mode est calibré pour un niveau de
patinage faible, basé sur différentes
adhérences habituellement rencontrées sur
route.
F

P
lacez la molette sur cette
position.
Après chaque coupure du contact, le
système se réinitialise automatiquement
sur ce mode.
Neige
Ce mode adapte sa stratégie aux conditions
d'adhérence rencontrées pour chacune des
deux roues avant, au démarrage.
(mode actif jusqu'à 80 km/h)
F

P
lacez la molette sur cette
position.
Sécurité

75
Tout-chemin (boue, herbe
humide,

...)
Ce mode autorise, lors du démarrage,
beaucoup de patinage sur la roue la moins
adhérente pour favoriser l'évacuation de la
boue et retrouver du "grip". Parallèlement, la
roue la plus adhérente est gérée de façon à
passer le plus de couple possible.
En phase de progression, le système optimise
le patinage pour répondre, au mieux, aux
sollicitations du conducteur.
(mode actif jusqu'à 50
km/h)
F

P
lacez la molette sur cette
position.
Sable
Ce mode autorise peu de patinage sur les deux
roues motrices de façon simultanée pour faire
progresser le véhicule et limiter les risques
d'ensablement.
(mode actif jusqu'à 120
km/h)
F

P
lacez la molette sur cette
position.
Sur le sable, n'utilisez pas les autres
modes sous peine d'enliser le véhicule. Vous pouvez désactiver les
systèmes ASR et CDS en
tournant la molette sur la
position "
OFF".
Les systèmes ASR et CDS n'agiront plus
sur le fonctionnement du moteur ni sur les
freins en cas de dérive de trajectoire.
Ces systèmes se réactivent
automatiquement à partir de 50 km/h ou à
chaque remise du contact.
Recommandations de conduite
Votre véhicule est principalement conçu
pour circuler sur des routes goudronnées,
mais il vous permet d'emprunter
occasionnellement d'autres voies moins
carrossables.
Cependant, il ne permet pas la conduite
tout-terrain comme :
- l e franchissement et la conduite
sur des terrains qui pourraient
endommager le soubassement ou
arracher des éléments (tuyau de
carburant, refroidisseur carburant,


...)
par des obstacles ou des pierres
notamment,
-

r
ouler sur des terrains à fortes pentes
et à adhérence réduite,
-

t
raverser un cours d'eau.
Ceintures de sécurité
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d'un système de prétension pyrotechnique et
de limiteur d'effort.
Ce système améliore la sécurité aux places
avant, lors des chocs frontaux et latéraux.
Selon l'importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.
Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Le limiteur d'effort atténue la pression de
la ceinture contre le thorax de l'occupant,
améliorant ainsi sa protection.
5
Sécurité

96
Démarrage / Arrêt du
m oteur avec la clé
Contacteur
Position contact (2)
Elle permet l'utilisation d'équipements
électriques du véhicule ou de recharger des
accessoires.
Dès que le niveau de charge de la batterie
atteint le seuil de réser ve, le système bascule
sur le mode économie d'énergie
: l'alimentation
est coupée automatiquement pour préserver la
charge de la batterie. Évitez d'accrocher un objet lourd à la clé
ou à la télécommande qui pèserait sur
son axe dans le contacteur et pourrait
engendrer un dysfonctionnement.
La coupure du moteur entraîne la perte
d'assistance au freinage.
Démarrage du moteur
Frein de stationnement serré
:
F A vec une boîte de vitesses manuelle ,
placez le levier de vitesses au point
mort puis appuyez à fond sur la pédale
d'embrayage.
F

A
vec une boîte de vitesses automatique ,
placez le sélecteur de vitesses en mode N
ou P puis appuyez à fond sur la pédale de
frein.
F

A
vec une boîte de vitesses pilotée , placez
le sélecteur de vitesses en mode N puis
appuyez à fond sur la pédale de frein.
F

I
nsérez la clé dans le contacteur ; le
système reconnaît le code.
F

D
éverrouillez la colonne de direction en
tournant simultanément le volant et la clé.
Dans certains cas, vous pouvez être
amené à exercer une force importante
pour manoeuvrer le volant (roues
braquées, par exemple). F

A
vec un moteur à essence
, actionnez
le démarreur en tournant la clé jusqu'à la
position 3 jusqu'au démarrage du moteur,
sans accélérer. Dès que le moteur démarre,
lâchez la clé.
F
A
vec un moteur Diesel
, tournez la clé
jusqu'à la position 2 , mise du contact, pour
activer le dispositif de préchauffage du
moteur.
Il comporte 3 positions

:
-

position 1 (Stop)


: insertion et extraction de
la clé, colonne de direction verrouillée,
-

position 2 (Contact)


: colonne de
direction déverrouillée, mise du contact,
préchauffage Diesel, marche du moteur,
-

position 3 (Démarrage) . Attendez l'extinction de ce témoin
au combiné, puis actionnez le
démarreur en tournant la clé jusqu'à
la position 3 jusqu'au démarrage du
moteur, sans accélérer. Dès que le
moteur démarre, lâchez la clé.
En conditions hivernales, la durée
d'allumage du témoin est prolongée.
Lorsque le moteur est chaud, le témoin ne
s'allume pas.
Si le moteur ne démarre pas
immédiatement, coupez le contact.
Attendez quelques instants avant de
redémarrer. Si après quelques tentatives
le moteur ne démarre pas, n'insistez
pas


: vous risqueriez d'endommager le
démarreur et le moteur. Faites appel au
réseau CITROËN ou à un atelier qualifié.
Conduite

97
En conditions tempérées, ne faites pas
chauffer le moteur à l'arrêt mais démarrez
immédiatement et roulez à régime
modéré.
Ne laissez jamais tourner le moteur dans
un local fermé sans aération suffisante :
les moteurs thermiques émettent des
gaz d'échappement toxiques, tels que
du monoxyde de carbone. Danger
d'intoxication et de mort !
En conditions hivernales très sévères
(température inférieure à -23°C), pour
garantir le bon fonctionnement et la
longévité des éléments mécaniques
de votre véhicule (moteur et boîte de
vitesses), il est nécessaire de laisser le
moteur tourner pendant 4
minutes avant
de démarrer le véhicule.
Arrêt du moteur
F Immobilisez le véhicule.
F M oteur au ralenti, tournez la clé vers la
position 1 .
F

R
etirez la clé du contacteur.
F

P
our verrouiller la colonne de direction,
manoeuvrez le volant jusqu'à ce qu'il se
bloque. Pour faciliter le déverrouillage de la
colonne de direction, il est conseillé de
placer les roues avant dans l'axe du
véhicule avant de couper le moteur.
F
V
érifiez que le frein de stationnement est
correctement serré, notamment sur un
terrain en pente.
Ne coupez jamais le contact avant
l'immobilisation complète du véhicule.
Avec l'arrêt du moteur, les fonctions
d'assistance au freinage et la direction
sont également coupées : risque de perte
de contrôle du véhicule.
Lorsque vous quittez le véhicule,
conser vez la clé avec vous et verrouillez
le véhicule.
Mode économie d'énergie
Après l'arrêt du moteur (position 1- Stop ),
vous pouvez encore utiliser, pendant une
durée cumulée maximale de trente
minutes,
des fonctions telles que le système audio et
télématique, les essuie-vitres, les feux de
croisement, les plafonniers,


...
Pour plus de détails sur le Mode
économie d'énergie , reportez-vous à la
rubrique correspondante. Oubli de la clé
En cas d'oubli de la clé dans le contacteur
en position 2 (Contact)
, la coupure du
contact se déclenche automatiquement au
bout d'une heure.
Pour remettre le contact, tournez la clé
en position 1 (Stop) , puis de nouveau en
position 2 (Contact) .
Démarrage / Arrêt du
m oteur avec l'Accès et
Démarrage Mains Libres
Démarrage du moteur
F Placez la clé électronique à l'intérieur du
véhicule, dans la zone de reconnaissance.
F

A
vec une boîte de vitesses manuelle ,
placez le levier de vitesses au point
mort puis appuyez à fond sur la pédale
d'embrayage.
6
Conduite

98
F Avec une boîte de vitesses automatique,
placez le sélecteur de vitesses en mode P
ou N puis appuyez à fond sur la pédale de
frein.
F

A
vec une boîte de vitesses pilotée , placez
le sélecteur de vitesses en mode N puis
appuyez à fond sur la pédale de frein.
F

A
ppuyez brièvement sur le bouton " S TA R T/
STOP " tout en maintenant l'appui sur la
pédale jusqu'au démarrage du moteur.
La colonne de direction se déverrouille et le
moteur démarre.
Avec les motorisations Diesel , par
température négative et /ou moteur froid, le
démarrage ne s'effectuera qu'après l'extinction
du témoin de préchauffage.
Si ce témoin s'allume après un appui
sur le bouton " START/STOP"
:
F

A
vec une boîte de vitesses manuelle ,
vous devez maintenir la pédale
d'embrayage enfoncée jusqu'à l'extinction
du témoin et ne pas effectuer de nouvel
appui sur " START/STOP " jusqu'au
démarrage complet du moteur. F
A vec une boîte de vitesses automatique
ou pilotée , vous devez maintenir la pédale
de frein enfoncée jusqu'à l'extinction du
témoin et ne pas effectuer de nouvel appui
sur " START/STOP " jusqu'au démarrage
complet du moteur.
La présence de la clé électronique
de l'Accès et Démarrage Mains
Libres est impérative dans la zone de
reconnaissance.
En cas de non-détection de la clé
électronique dans cette zone, un message
s'affiche.
Déplacez la clé électronique dans cette
zone afin de pouvoir démarrer le moteur.
En cas d'échec, reportez-vous à la
rubrique "Clé non détectée – Démarrage
de secours".
Si l'une des conditions de démarrage n'est
pas appliquée, un message de rappel
s'affiche au combiné.
Dans certains cas, il est nécessaire de
manoeuvrer le volant tout en appuyant sur
le bouton " START/STOP " pour aider au
déverrouillage de la colonne de direction,
un message vous en avertit.
Pour des raisons de sécurité, ne quittez
jamais le véhicule en laissant le moteur en
marche.Arrêt du moteur
F Immobilisez le véhicule, moteur au ralenti.
F A vec une boîte de vitesses manuelle ,
placez le levier de vitesses au point mort.
F

A
vec une boîte de vitesses automatique ,
sélectionnez le mode P ou N .
F

A
vec une boîte de vitesses pilotée ,
sélectionnez le mode N .
F

A
vec la clé électronique à l'intérieur du
véhicule, appuyez sur le bouton " S TA R T/
STOP ".
Le moteur s'arrête et la colonne de direction se
verrouille.
Dans certains cas, il est nécessaire de
manoeuvrez le volant pour verrouiller la
colonne de direction.
Si le véhicule n'est pas immobilisé, le
moteur ne s'arrêtera pas.
Ne quittez jamais votre véhicule en
laissant la clé électronique à bord.
La coupure du moteur entraîne la perte
d'assistance au freinage.
Conduite

99
Mise du contact (sans
démarrage)
F Appuyez sur le bouton "START/STOP",
le combiné s'allume mais le moteur ne
démarre pas.
F

A
ppuyez de nouveau sur le bouton,
pour couper le contact et permettre le
verrouillage du véhicule.
Contact mis, le système passera
automatiquement en mode économie
d'énergie pour maintenir un niveau de
charge suffisant de la batterie.
Clé non détectée
Démarrage de secours
Un lecteur de secours est aménagé sous
le levier de frein de stationnement pour
permettre le démarrage du moteur, lorsque le
système ne détecte pas la clé dans la zone de
reconnaissance, ou lorsque la pile de la clé
électronique est usée.
F

A
vec une boîte de vitesses manuelle ,
placez le levier au point mort puis appuyez
à fond sur la pédale d'embrayage.
F

A
vec une boîte de vitesses automatique ,
sélectionnez le mode P puis appuyez à fond
sur la pédale de frein.
F

A
vec une boîte de vitesses pilotée ,
sélectionnez le mode N puis appuyez à fond
sur la pédale de frein.
F

A
ppuyez sur le bouton " START/STOP".
Le moteur démarre.
Arrêt de secours
Arrêt d'urgence
Avec la clé électronique de l'Accès et
Démarrage Mains Libres à l'intérieur du
véhicule, l'appui sur le bouton " START/STOP",
sans aucune action sur les pédales , permet
la mise du contact.
Cela permet également d'activer les
accessoires (exemples
: radio, éclairage...). F

P
lacez la télécommande contre le lecteur et
maintenez-la. Lorsque la clé électronique n'est pas détectée
ou n'est plus dans la zone de reconnaissance,
un message apparaît dans l'écran tactile à la
fermeture d'un ouvrant ou à la demande de
l'arrêt du moteur.
F

P
our confirmer la demande d'arrêt du
moteur, appuyez environ trois
secondes sur
le bouton " START/STOP ".
En cas de dysfonctionnement de la clé
électronique, consultez le réseau CITROËN ou
un atelier qualifié.
En cas d'urgence uniquement, le moteur peut
être arrêté sans conditions (même en roulant).
Appuyez environ trois
secondes sur le bouton
" START/STOP ".
Dans ce cas, la colonne de direction se bloque
dès que le véhicule est immobilisé.
6
Conduite

103
F Déplacez le sélecteur vers le signe + pour passer à la vitesse supérieure.
F

D
éplacez le sélecteur vers le signe – pour
passer à la vitesse inférieure.
Le passage d'une vitesse à une autre est
réalisé uniquement si les conditions de vitesse
véhicule et de régime moteur le permettent
;
sinon, les lois du fonctionnement automatique
s'imposeront momentanément.
D disparaît et les rapports engagés
apparaissent successivement au combiné.
En sous-régime ou en sur-régime, le rapport
de vitesse sélectionné clignote pendant
quelques


secondes, puis le rapport réellement
engagé s'affiche.
Le passage de la position D (automatique) à
la position M (manuel) peut s'effectuer à tout
moment.
A l'arrêt ou à très basse vitesse, la boîte de
vitesses engage automatiquement le premier
rapport.
En fonctionnement manuel, le programme
sport est inopérants.
Valeur invalide en
fonctionnement manuel
Ce symbole s'affiche si un rapport
est mal engagé (sélecteur entre
deux positions).
Arrêt du véhicule
Avant de couper le moteur, vous pouvez passer
en position P ou N pour être au point mort.
Dans les deux cas, serrez le frein de
stationnement pour immobiliser le véhicule.
Si le sélecteur n'est pas en position P ,
à l'ouverture de la porte conducteur ou
45
secondes environ après la coupure du
contact, un message d'alerte apparaît sur
l'écran.
F

R
epositionnez le sélecteur en position
P
; le message disparaît.
En cas de conduite sur chaussée inondée
ou lors d'un passage de gué, roulez au
pas.
Anomalie de
fonctionnement
Contact mis, l'allumage de
ce témoin, accompagné d'un
signal sonore et d'un message
d'alerte sur l'écran, indiquent un
dysfonctionnement de la boîte de
vitesses.
Dans ce cas, celle-ci passe en mode secours
en se bloquant sur le 3
ème rapport. Vous pouvez
alors ressentir un choc important en passant
de P à R et de N à R . Ce choc est sans risque
pour la boîte de vitesses. Vous risquez de détériorer la boîte de
vitesses


:
-
s
i vous appuyez en même temps sur
les pédales d'accélérateur et de frein,
-
s
i vous forcez, en cas de panne
batterie, le passage du sélecteur de la
position P à une autre.
Afin de limiter la consommation de
carburant lors d'un arrêt prolongé
moteur tournant (embouteillage...),
positionnez le sélecteur de vitesses sur
N et serrez le frein de stationnement.
Avec une boîte de vitesses automatique,
ne cherchez jamais à démarrer le moteur
en poussant le véhicule.
Ne dépassez pas la vitesse de 100 km/h dans
la limite de la réglementation locale.
Consultez rapidement le réseau CITROËN ou
un atelier qualifié.
Boîte de vitesses pilotée
(ETG 6)
Boîte de vitesses pilotée à six vitesses offrant
le confort de la gestion automatique des
vitesses, sans intervention du conducteur.
Vous pouvez, à tout instant, reprendre
momentanément le contrôle du passage des
vitesses à l'aide des commandes sous-volant.
6

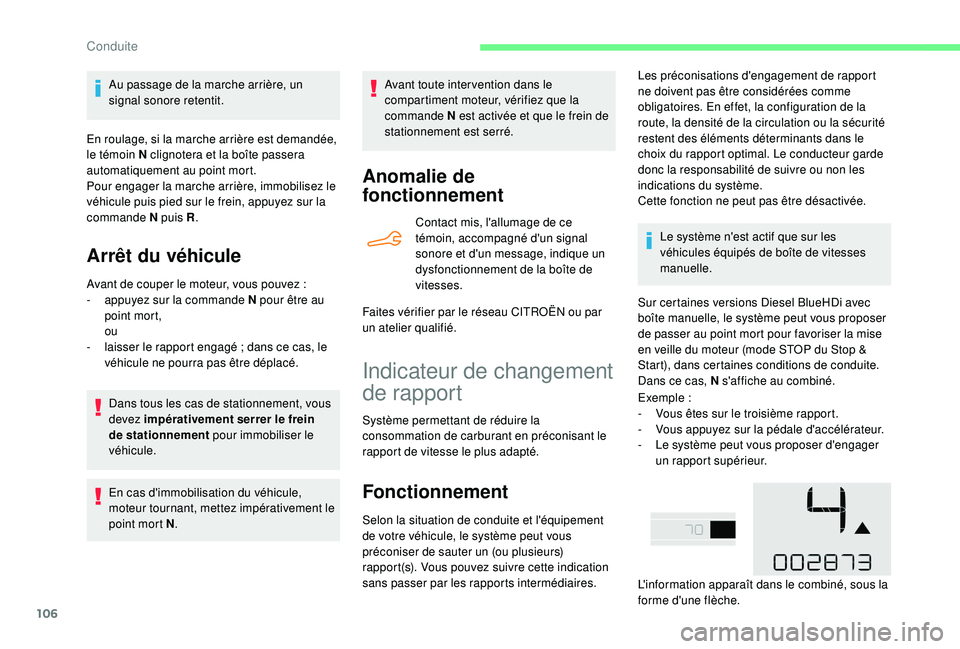

Conduite

106
Au passage de la marche arrière, un
signal sonore retentit.
En roulage, si la marche arrière est demandée,
le témoin N clignotera et la boîte passera
automatiquement au point mort.
Pour engager la marche arrière, immobilisez le
véhicule puis pied sur le frein, appuyez sur la
commande N puis R .
Arrêt du véhicule
Avant de couper le moteur, vous pouvez :
- a ppuyez sur la commande N pour être au
point mort,
ou
-

l
aisser le rapport engagé ; dans ce cas, le
véhicule ne pourra pas être déplacé.
Dans tous les cas de stationnement, vous
devez impérativement serrer le frein
de stationnement pour immobiliser le
véhicule.
En cas d'immobilisation du véhicule,
moteur tournant, mettez impérativement le
point mort N . Avant toute inter vention dans le
compartiment moteur, vérifiez que la
commande N est activée et que le frein de
stationnement est serré.
Anomalie de
fonctionnement
Contact mis, l'allumage de ce
témoin, accompagné d'un signal
sonore et d'un message, indique un
dysfonctionnement de la boîte de
vitesses.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Indicateur de changement
de rapport
Système permettant de réduire la
consommation de carburant en préconisant le
rapport de vitesse le plus adapté.
Fonctionnement
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un (ou plusieurs)
rapport(s). Vous pouvez suivre cette indication
sans passer par les rapports intermédiaires. Le système n'est actif que sur les
véhicules équipés de boîte de vitesses
manuelle.
Sur certaines versions Diesel BlueHDi avec
boîte manuelle, le système peut vous proposer
de passer au point mort pour favoriser la mise
en veille du moteur (mode STOP du Stop &
Start), dans certaines conditions de conduite.
Dans ce cas, N s'affiche au combiné.
Exemple

:
-
V
ous êtes sur le troisième rapport.
-
V
ous appuyez sur la pédale d'accélérateur.
-
L
e système peut vous proposer d'engager
un rapport supérieur.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée.
L'information apparaît dans le combiné, sous la
forme d'une flèche.
Conduite
