2019 CITROEN BERLINGO VAN USB

5
Instrumentos e comandos3
Buzina
4
Painel de instrumentos
5
Luz do tejadilho
Visualização de luz
avisadora para cintos de
segurança e airbag dianteiro do passageiro
Comando da cortina de
ocultação do teto de abrir panorâmico
Retrovisor interior
Espelho de vigilância
Botões de chamada de
emergência e de assistência
6
Ecrã monocromático com sistema de áudio
Ecrã tátil com CITROËN
Connect Radio ou CITROËN Connect Nav
7
Tomada USB
8
Aquecimento
Ar condicionado manual
Ar condicionado automático de duas zonas
Desembaciamento –
Descongelamento dianteiro
Desembaciamento/
descongelamento do vidro traseiro1
Abertura do capô
2
Fusíveis do painel de bordo
9
Travão de estacionamento elétrico
Botão “START/STOP”
10
Caixa de velocidades
11
Tomada de 12 V
12
Tomada para acessórios de 230 V
13
Porta-luvas
Porta USB (no interior do porta-luvas)
14
Porta-luvas
15
Desativação do airbag
dianteiro do passageiro
(lado do porta-luvas, com a porta aberta)
.
Visão geral

64
Caixa traseira
Pode aceder a esta caixa a partir dos bancos
traseiros e da mala do veículo.
A sua capacidade é de 60 litros e a carga
máxima permitida é de 10
kg.
Abra o compartimento de arrumação
traseiro cuidadosamente para prevenir a
queda de quaisquer objetos armazenados
no interior.
Ambiente luminoso
O ambiente luminoso pode ser
configurado através do menu de
configuração do veículo.
Tampa de ocultação
Abertura/Fecho
F
P
rima o botão sem soltar; a cortina abre-se/
fecha-se e para assim que liberta o botão.
Se a cortina encontrar um obstáculo
durante a operação, terá de inverter o seu
movimento. Para tal, prima o interruptor
correspondente.
Quando premir o botão para abrir/fechar
a cortina de ocultação, o condutor deve
assegurar-se de que nada nem ninguém
inter fere com o movimento.
O condutor deve certificar-se de que
os passageiros utilizam corretamente a
cortina de ocultação.
Tenha particular atenção às crianças
durante o manuseamento da cortina.
F

D

os bancos traseiros, deslize os painéis
para abrir a caixa.
F

D

a mala, coloque o seu polegar na
cavidade da mala e depois puxe a pega
para a abrir.
Tomada(s) de 12 V
(dependendo da versão)
F

P
ara ligar um acessório de 12 V (potência
máxima: 120
W), retire a tampa e ligue o
adaptador adequado.
Respeite a potência máxima da tomada
(sob pena de risco de deterioração do
dispositivo móvel).
A ligação de um dispositivo elétrico
não homologado pela CITROËN, como
um carregador USB, pode afetar o
funcionamento dos sistemas elétricos
do veículo, causando falhas como má
receção telefónica ou inter ferências nos
ecrãs.
Ergonomia e conforto

65
AC 220V
50Hz120W
Tomada(s) USB
(Consoante a versão.)
As tomadas 1, 2 e 3 permitem a ligação de
dispositivos móveis, como leitores de áudio
digitais do tipo iPod
®.
As tomadas 1 e 2 leem os ficheiros áudio
transmitidos ao sistema áudio para difusão
através dos altifalantes do veículo.
Pode gerir estes ficheiros através dos
comandos no volante ou dos comandos no
ecrã tátil.
Tomada de 220 V/50 Hz
Há uma tomada de 220 V/50 Hz (potência
m áx.: 120 W) na lateral do compartimento de
arrumação central.
Esta tomada funciona com o motor a trabalhar,
assim como em modo STOP do Stop & Start. Durante a sua utilização em USB, o
equipamento portátil pode recarregar-se
automaticamente.
É apresentada uma mensagem se o
consumo do equipamento nómada
for superior à intensidade de corrente
fornecida pelo veículo.
Para mais informações sobre a utilização
deste equipamento, consulte a secção em
Equipamentos de áudio e telemática
.
As tomadas 1 e 2 permitem
igualmente ligar um smartphone
por MirrorLink
TM, Android Auto® ou
CarPlay®, para poder utilizar algumas
aplicações do smartphone no ecrã
tátil. F

R
etire a tampa.
F
V
erifique que a luz indicadora se encontra
acesa a verde.
F
L
igue o seu equipamento multimédia
ou qualquer outro dispositivo elétrico
(carregador de telemóveis, computador
portátil, leitor de CD-DVD, aquecedor de
biberões, etc.).
Em caso de problema de funcionamento da
tomada, o avisador verde acende-se de forma
intermitente.
Solicite a verificação pela rede CITROËN ou
por uma oficina autorizada.
Ligue apenas um dispositivo de cada
vez à tomada (sem extensões ou várias
tomadas).
Ligue apenas dispositivos com isolamento
classe II (indicado no aparelho).
Não utilize dispositivos com uma estrutura
metálica (máquina de barbear, etc.).
Como medida de segurança, quando o
consumo elétrico é excessivo e quando
o sistema elétrico do veículo necessitar
(condições climáticas específicas,
sobrecarga elétrica, etc.), a corrente da
tomada será cortada; a luz indicadora
verde apaga-se.
3
Ergonomia e conforto

212
Para mais informações sobre a instalação
de um engate de reboque ou de um
equipamento de tipo TA XI, contacte a
rede CITROËN.

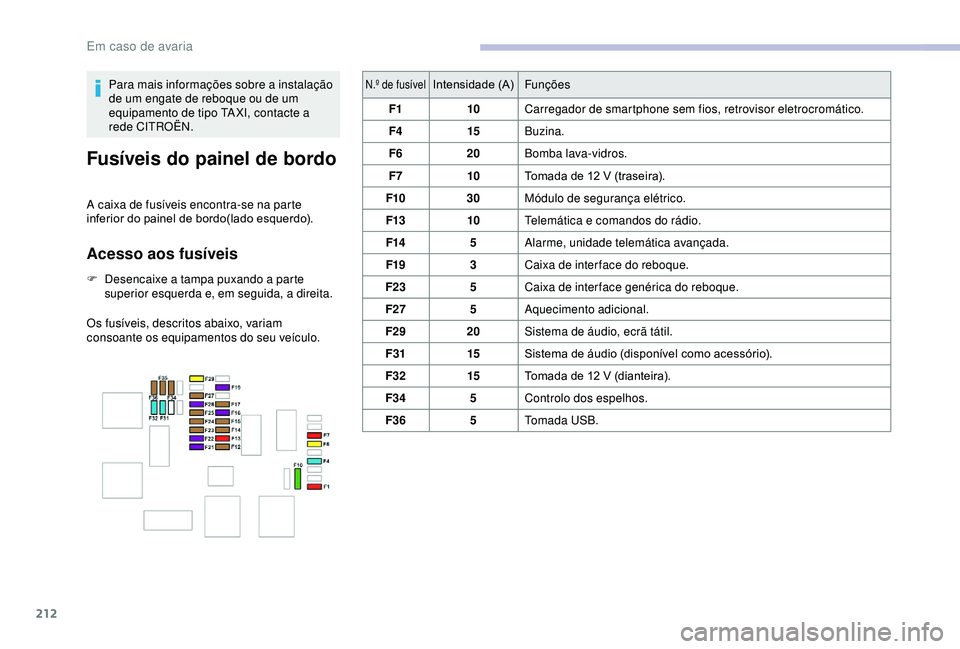

Fusíveis do painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo(lado esquerdo).
Acesso aos fusíveis
Os fusíveis, descritos abaixo, variam
consoante os equipamentos do seu veículo.
F

D
esencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
N.º de fusívelIntensidade (A) Funções
F1 10Carregador de smartphone sem fios, retrovisor eletrocromático.
F4 15Buzina.
F6 20Bomba lava-vidros.
F7 10Tomada de 12
V (traseira).
F10 30Módulo de segurança elétrico.
F13 10Telemática e comandos do rádio.
F14 5Alarme, unidade telemática avançada.
F19 3Caixa de inter face do reboque.
F23 5Caixa de inter face genérica do reboque.
F27 5Aquecimento adicional.
F29 20Sistema de áudio, ecrã tátil.
F31 15Sistema de áudio (disponível como acessório).
F32 15Tomada de 12
V (dianteira).
F34 5Controlo dos espelhos.
F36 5Tomada USB.
Em caso de avaria

2
Primeiros passos
Prima: Ligar/Desligar
Rotação: ajustar o volume.
Pressão breve: alterar a fonte de
áudio (rádio; USB; AUX [se ligados
ao equipamento]; CD; streaming).
Pressão contínua: apresentar o
menu Telefone (se um telefone
estiver ligado).
Ajustar as definições de áudio:
Atenuador dianteiro/traseiro;
equilíbrio esquerdo-direito; graves/
agudos; intensidade sonora;
ambiente áudio.
Ativação/Desativação do ajuste
automático do volume (associado à
velocidade do veículo).
Rádio:
Pressão breve: apresentar a lista
das estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista
das pastas.
Pressão contínua: apresentar as
opções de classificação disponíveis.Selecione o modo de apresentação
de ecrã, entre:
Data; Funções áudio; Computador
de bordo; Telefone.
Confirmar ou mostrar o menu de
contexto.
Botões 1 a 6.
Pressão breve: selecionar a estação
de rádio predefinida.
Pressão contínua: predefinir uma
estação de rádio.
Rádio:
Pesquisar automaticamente passo
a passo para cima/para baixo
estações de rádio.
Multimédia:
Selecionar a faixa de CD, USB,
streaming anterior/seguinte.
Percorrer uma lista.
Rádio:
Pesquisar manualmente passo
a passo para cima/para baixo
estações de rádio.
Seleção da pasta MP3 anterior/
seguinte.
Multimédia:
Selecionar a pasta/género/artista/
lista de reprodução anterior/seguinte
no dispositivo USB.
Percorrer uma lista.Abandonar a operação em curso.
Subir um nível (menu ou pasta).
Aceder ao menu principal.
Ativar/desativar a função TA
(informações de trânsito).
Pressão contínua: selecionar o tipo
de informações.
Seleção da banda de frequência
FM/DAB/AM.
Comandos no volante
Comandos no volante –
Tipo 1
Rádio:
Selecionar a estação de rádio
predefinida anterior/seguinte.
Selecionar o elemento anterior/
seguinte de um menu ou de uma
lista.
Multimédia:
Selecionar a faixa anterior/seguinte.
Selecionar o elemento anterior/
seguinte de um menu ou de uma
lista.
Sistema de áudio Bluetooth®

3
Rádio:
Pressão breve: apresentar a lista
das estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista
das pastas.
Pressão contínua: apresentar as
opções de classificação disponíveis.
Além da chamada telefónica:
Pressão breve: alterar a fonte de
áudio (rádio; USB; AUX [se ligados
ao equipamento]; CD; streaming),
confirmação se o menu “Telefone”
está aber to.
Pressão contínua: abrir o menu
“ Telefone ”.
Em caso de chamada telefónica:
Pressão breve: aceitar a chamada.
Pressão contínua: rejeitar a
chamada.
Durante a chamada telefónica:
Pressão breve: abrir o menu de
contexto do telefone.
Pressão contínua: terminar a
chamada.
Confirmar a seleção.
Aumentar o volume. Diminuir o volume.
Silenciar/restabelecer o som
premindo simultaneamente os
botões para aumentar ou diminuir o
volume.
Comandos no volante –
Tipo 2
Aceder ao menu principal.
Aumentar o volume.
Silenciar/repor o som.
Diminuir o volume.
Além da chamada telefónica:
Pressão breve: alterar a fonte de
áudio (rádio; USB; AUX [se ligados
ao equipamento]; CD; streaming),
confirmação se o menu “
Telefone”
está aber to.
Pressão contínua: abrir o menu
“ Telefone ”.
Em caso de chamada telefónica:
Pressão breve: aceitar a chamada.
Pressão contínua: rejeitar a
chamada.
Durante a chamada telefónica:
Pressão breve: abrir o menu de
contexto do telefone.
Pressão contínua: terminar a
chamada.
Iniciar o reconhecimento de voz do
seu smartphone através do sistema.
Rádio:
Pressão breve: apresentar a lista
das estações de rádio.
Pressão contínua: atualizar a lista.
Multimédia:
Pressão breve: apresentar a lista
das pastas.
Pressão contínua: apresentar as
opções de classificação disponíveis.
.
Sistema de áudio Bluetooth®

5
O RDS, se ativado, permite continuar
a ouvir a mesma estação graças ao
regresso automático a frequências
alternativas. No entanto, em determinadas
condições, a cobertura da estação RDS
não é garantida em todo o país porque as
estações de rádio não abrangem 100% do
território. Esta situação explica a perda de
receção da estação durante um trajeto.
Procedimento curto
No modo “Rádio”, prima o botão OK para
ativar/desativar o modo RDS diretamente.
Procedimento longo
Prima o botão MENU .
Selecione “ Funções de áudio ”.
Prima OK.
Selecione a função “ Preferências
de banda de frequência FM ”.
Prima OK. Selecione “
Acompanhamento da
frequência (RDS) ".
Prima OK , RDS é apresentado no
ecrã.
Reproduzir as mensagens TA
A função de TA (informações de trânsito)
dá prioridade a mensagens de alerta de
TA. Para ficar ativa, esta função necessita
da receção correta de uma estação de
rádio que emita este tipo de mensagens.
Assim que for transmitida uma informação
de trânsito, a fonte sonora atual (Rádio,
CD, etc.) é interrompida automaticamente
para reproduzir a mensagem de TA. A
reprodução normal da fonte multimédia
é retomada a partir do fim da emissão da
mensagem.
Tenha atenção quando aumentar o
volume durante a audição de mensagens
de TA. O volume poderá ficar demasiado
alto ao regressar à fonte sonora anterior.
Prima o botão TA para ativar ou
desativar as mensagens de trânsito.
Ouvir as mensagens de informação
A função INFO dá prioridade a
mensagens de alerta TA. Para ser
ativada, esta função necessita da receção
correta de uma estação de rádio que
emita este tipo de mensagens. Quando
está a ser transmitida uma mensagem, a
fonte sonora atual (Rádio, CD, USB, etc.)
é interrompida automaticamente para
receber a mensagem INFO. A reprodução
normal da fonte multimédia é retomada a
partir do fim da emissão da mensagem.
Premir continuamente este
botão para apresentar a lista das
categorias.
Selecionar ou retirar a seleção das
categorias.
Ativar ou desativar a receção das
mensagens correspondentes.
Exibição de INFOS TEXTO
As informações de rádio em texto são
informações transmitidas pela estação de
rádio relativas à emissão da estação ou
da música, em execução.
.
Sistema de áudio Bluetooth®

7
Seguimento de estação DAB/FM
“DAB” não cobre 100% do país.
Quando a qualidade do sinal numérico
é fraca, o “Acompanhamento DAB/
FM” permite continuar a ouvir a mesma
estação passado automaticamente para a
rádio analógica “FM” correspondente (se
esta existir).
Se “Acompanhamento DAB/FM” estiver
ativo, a estação DAB é selecionada
automaticamente.Prima o botão MENU .
Selecione “ Multimédia ” e confirme.
Selecione “ Acompanhamento
DAB/FM ” e confirme.
Se o acompanhamento
“Acompanhamento DAB/FM” estiver
ativado, há uma diferença de alguns
segundos quando o sistema passa para a
rádio analógica “FM”, verificando-se, por
vezes, uma variação de volume. Se a estação “DAB” que está a ser ouvida
não estiver disponível em “FM” (opção
"
/" riscada) ou se o “Acompanhamento
DAB/FM” não estiver ativado, o som
desaparece quando a qualidade do sinal
digital é fraca.
Multimédia
Por ta USB
De forma a preser var o sistema, não
utilize concentradores USB. Qualquer equipamento adicional ligado
ao sistema deve estar em conformidade
com a norma do produto ou a norma IEC
6 0


9 5 0 -1.
Insira a pen USB na porta USB ou ligue o
dispositivo USB à porta USB através de um
cabo adequado (não fornecido).
O sistema muda automaticamente para a fonte
“USB”. O sistema cria listas de reprodução (na
memória temporária) cujo tempo de criação
pode demorar desde alguns segundos a vários
minutos na primeira ligação.
Reduza o número de ficheiros que não sejam
de música e o número de pastas para diminuir
o tempo de espera. As listas de reprodução
são atualizadas sempre que se liga uma pen
USB nova.
Ao utilizar a porta USB, o dispositivo
móvel carrega automaticamente.
Modo de reprodução
Os modos de reprodução disponíveis são:
- No rmal: as faixas são reproduzidas por
ordem, consoante a classificação dos
ficheiros escolhida.
-

A
leatório : as faixas de um álbum ou
de uma lista são reproduzidas de forma
aleatória.
-

A
leatório em todos os dispositivos
multimédia : as faixas de todo o suporte
multimédia são reproduzidas de forma
aleatória.
.
Sistema de áudio Bluetooth®
